带隙基准电路设计仿真/自己备忘

最新推荐文章于 2025-03-10 21:28:50 发布
最新推荐文章于 2025-03-10 21:28:50 发布
阅读量1.1w 收藏 139
点赞数 14
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Czy1377004611/article/details/118670989
版权
本文介绍了使用二级米勒补偿运算放大器设计带隙基准电路的过程。通过1830工艺，电路利用PTAT电流产生电路在电阻R2上形成VREF。首先确定了工作电流和R1的值，然后计算了温度参数与R2的关系，最后选择了合适的PMOS宽长比并进行了微调，确保在宽温度范围内输出电压漂移小。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

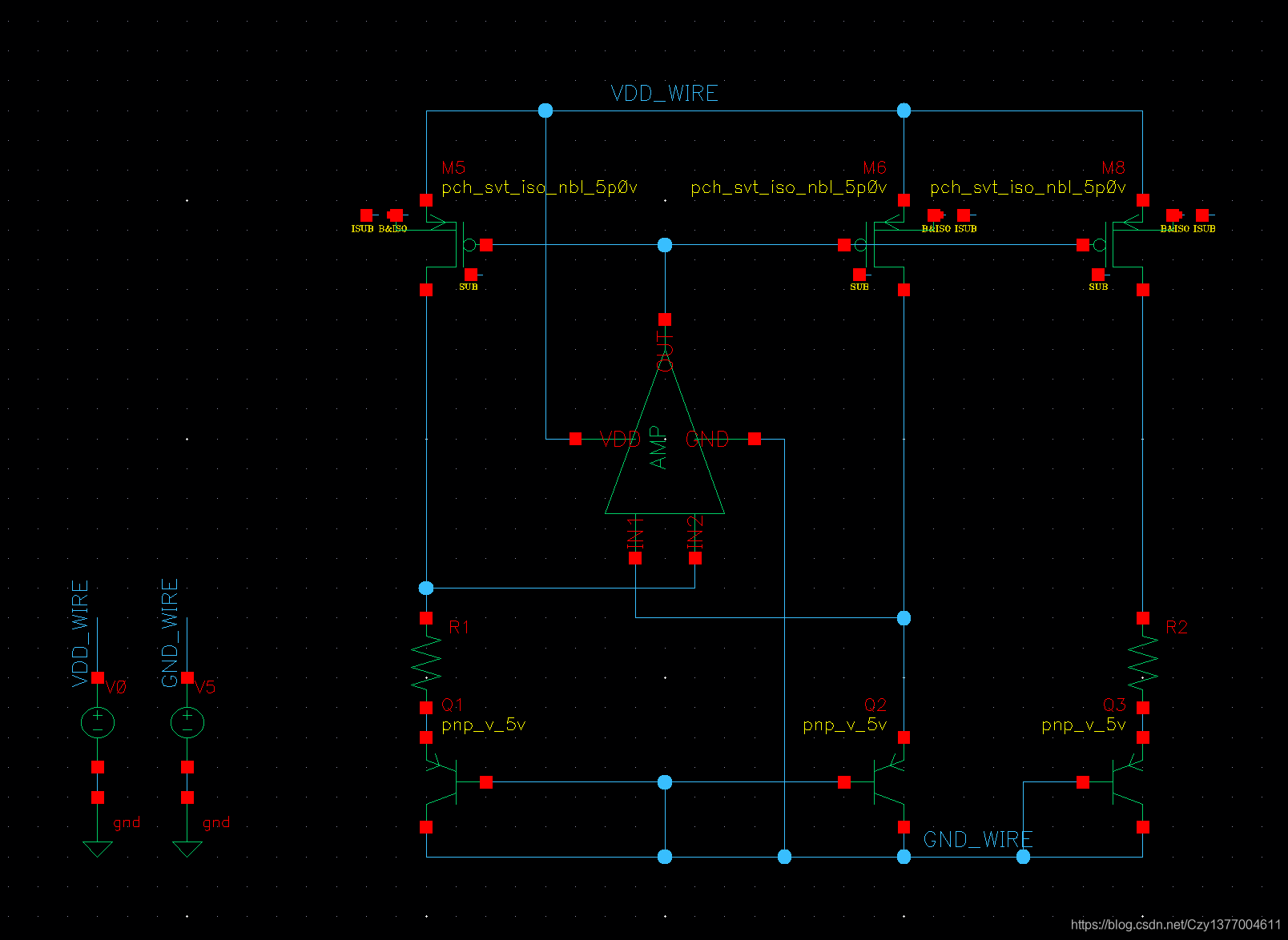

电路结构如图所示，放大器采用二级米勒补偿运算放大器https://blog.csdn.net/Czy1377004611/article/details/118551567?spm=1001.2014.3001.5501

所用工艺为1830工艺

基本原理是PTAT电流产生电路的PTAT电流在电阻R2上的压降与三极管Q3的BE结电压叠加形成VREF。

1.确定工作电流和R1

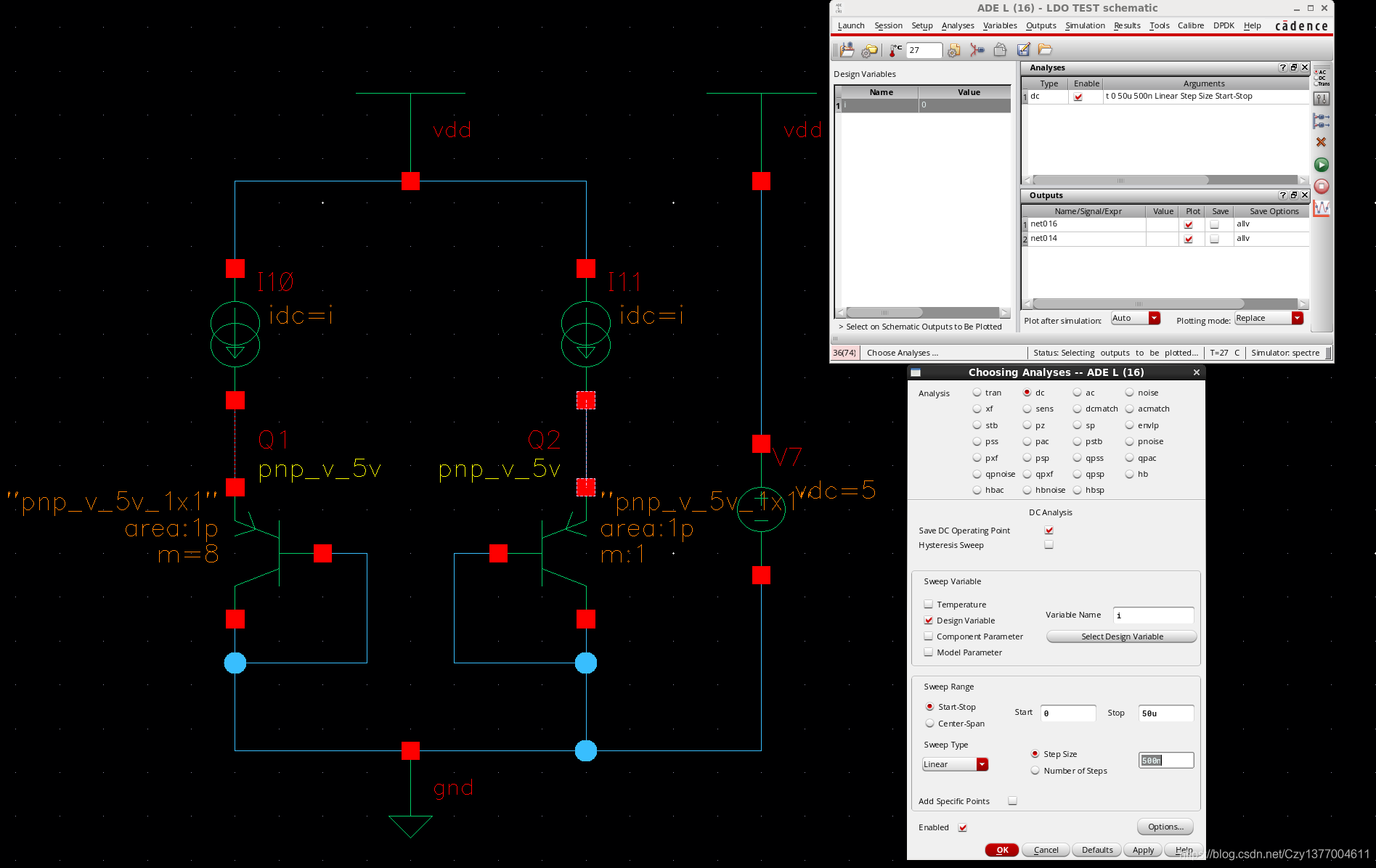

搭建如图仿真电路图，设置idc=i，ADE窗口选择Variables-copy from cellview，如图仿真。

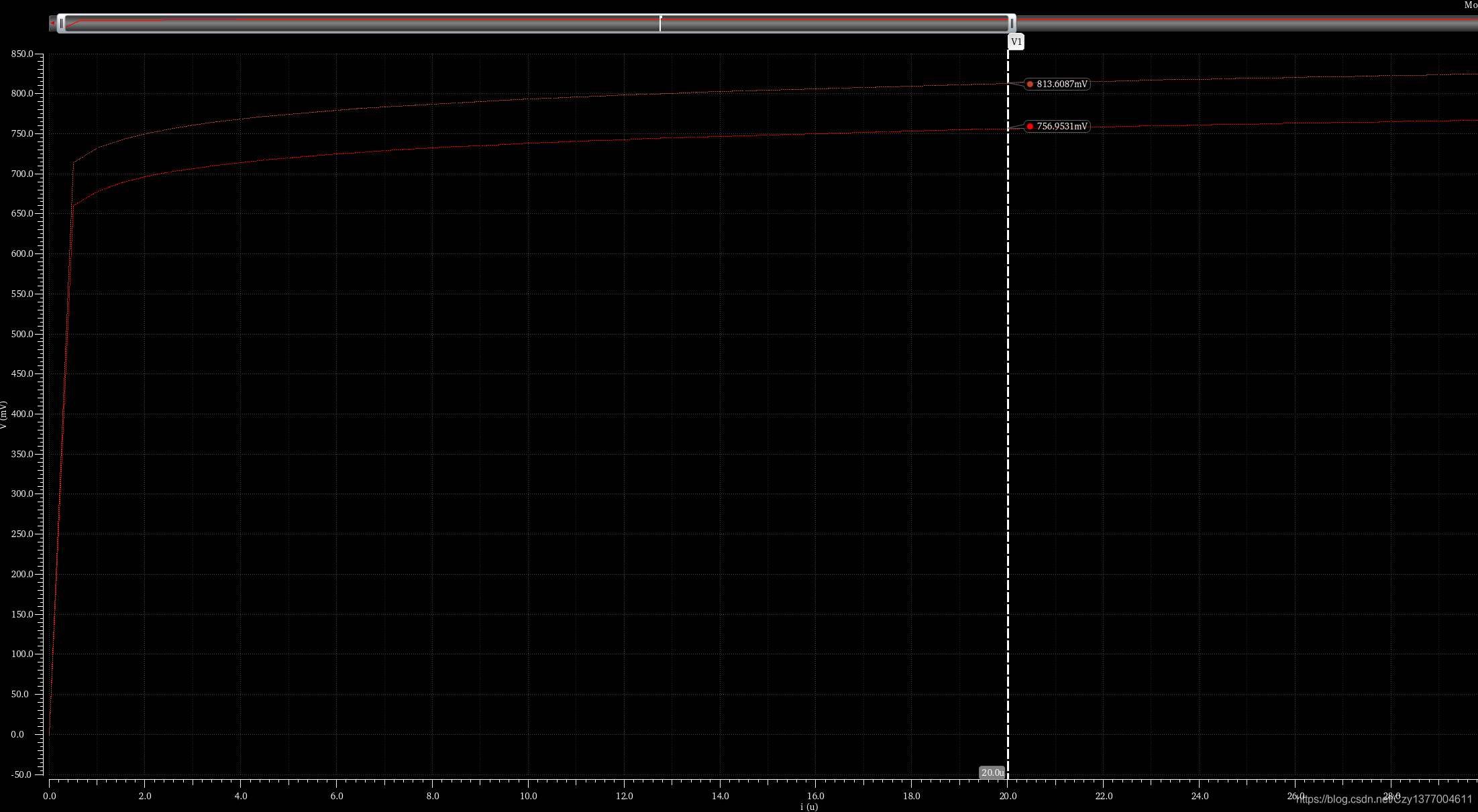

结果如图所示，选择工作电压20uA，可得▲VBE=813.609-756.953mV。

R1=▲VBE/20uA=2.83kΩ。

2.计算温度参数与R2
