二级米勒补偿运算放大器设计/自己备忘

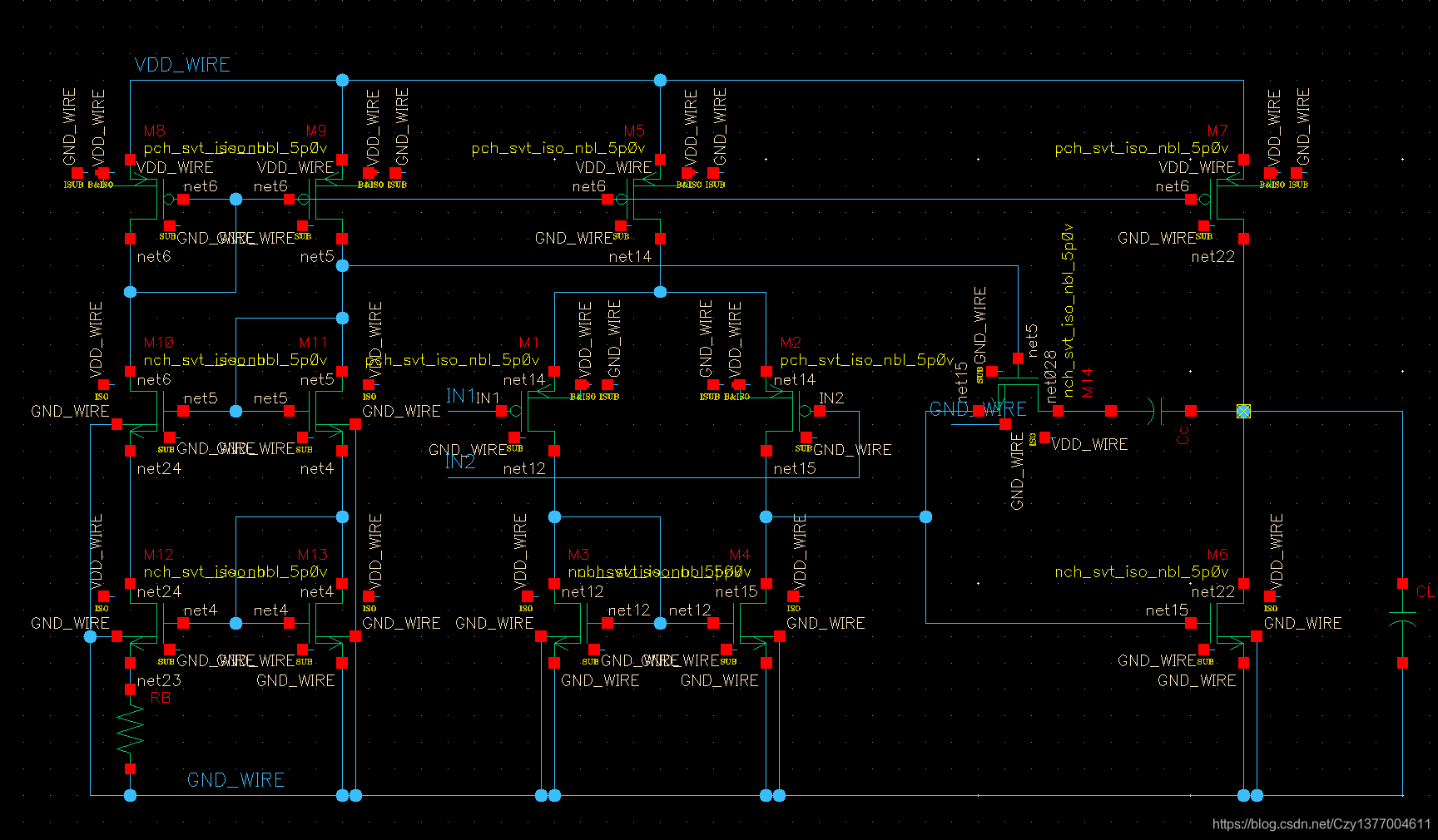

运放基本结构如图左侧为偏置电路,中间为输入级放大电路,右侧为第二级放大电路以及相位补偿电路。

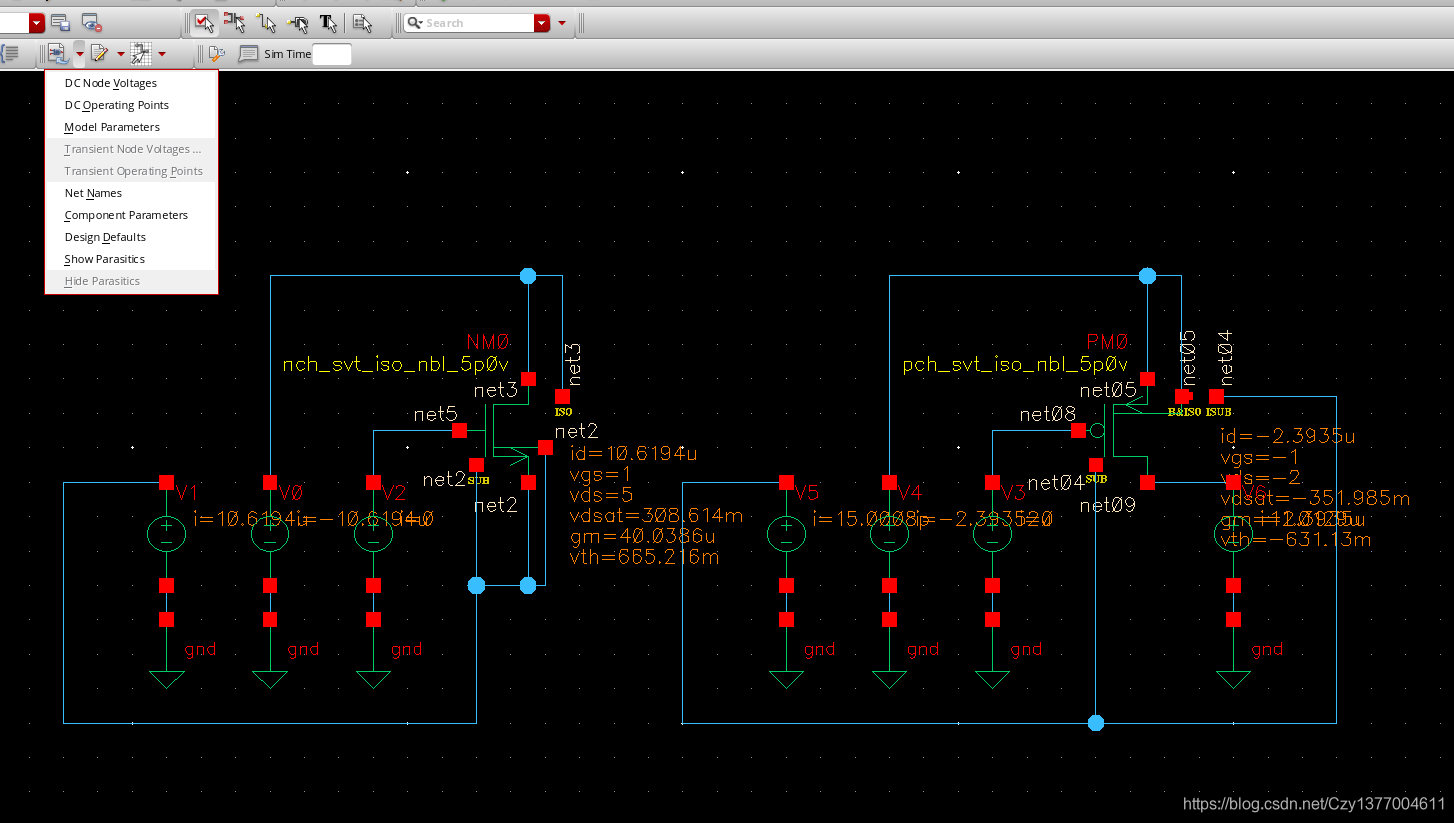

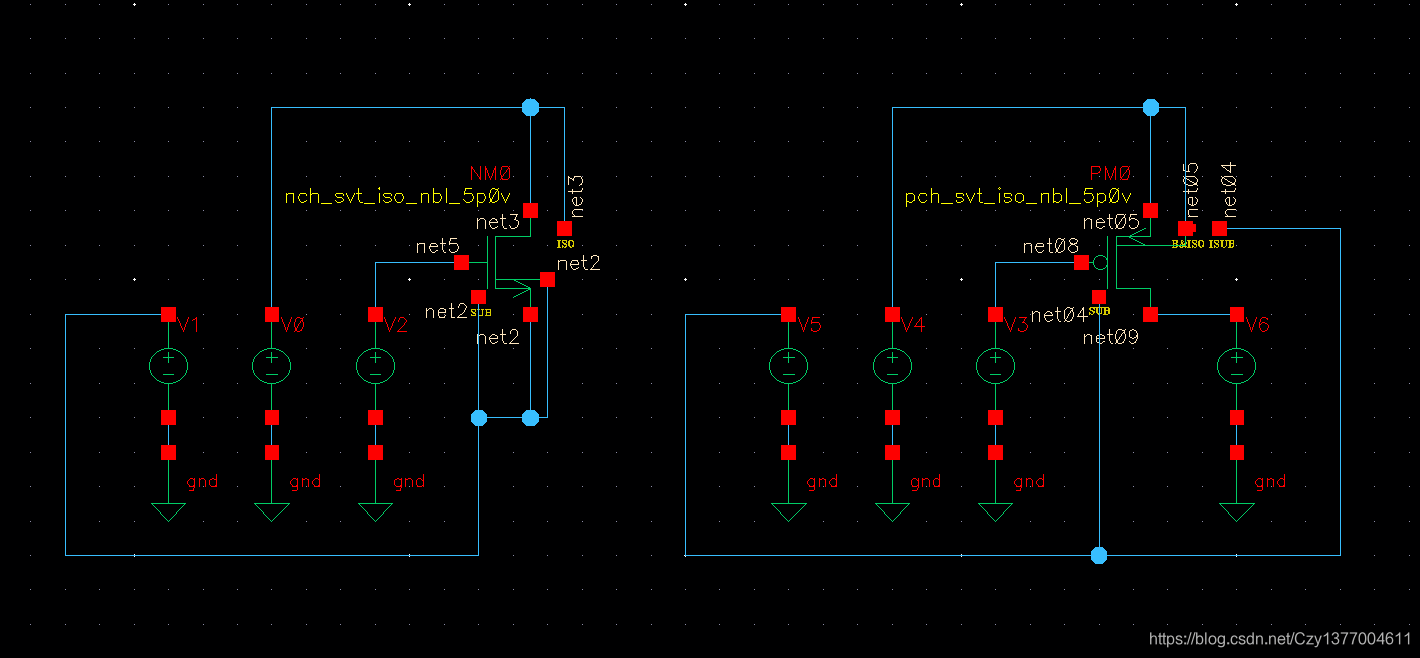

1.确定nmos与pmos参数。使用1830工艺的nch_svt_iso_nbl_5p0v与pch_svt_iso_nbl_5p0v,搭建如图所示测试电路:

选择DC仿真,Save DC Operating Point

由饱和区

  • 29
    点赞
  • 247
    收藏
    觉得还不错? 一键收藏
  • 7
    评论
集成电路相对与数字集成电路的规律性和离散性,计算机辅助设计方法学在给定所需功能行为描述的数字系统设计自动化方面已经非常成功。但这并不适用于模拟电路设计。一般来说,模拟电路设计仍然需要手工进行。因此,仔细研究模拟电路的设计过程,熟悉那些提高设计效率、增加设计成功机会的原则是非常必要的[1]。为此,本手册以应用最为广泛的CMOS 两级密勒补偿运算跨导放大器为例,详细介绍设计电路的详细流程。运算放大器(简称运放)是许多模拟系统和混合信号系统中的一个完整部分。各种不同复杂程度的运放被用来实现各种功能:从直流偏置的产生到高速放大或滤波。伴随者每一代CMOS 工艺,由于电源电压和晶体管沟道长度的减小,为运放的设计不断提出复杂的课题[2]。运算放大器设计可以分为两个较为独立的两个步骤。第一步是选择或搭建运放的基本结构,绘出电路结构草图。一般来说,决定好了电路结构以后,便不会更改了,除非有些性能要求必须通过改变电路结构来实现。一旦结构确定,接着就要选择直流电流,手工设计管子尺寸,以及设计补偿电路等等,这个步骤包含了电路设计的绝大部分工作。为了满足运放的交流和直流要求,所有管子都应被设计出合适的尺寸。然后在手工计算的基础上,运用计算机模拟电路可以极大的方便对电路进行调试和修改。但要记住,手算是绝对必需的!通过手算,可以深入的理解电路,对于设计多边形法则也可以更好进行权衡和把握。本手册从分析电路的原理开始(第二章),接着介绍对运放的各个指标做介绍和分析(第三章),然后以具体的指标要求为例,分析约束条件,进行手算(第四章)。之后,将会分别介绍采用HSPICE(第五章)和Spectre(第六章)对电路进行仿真和调试。至于版图设计和后仿,将会在以后的版本中逐步添加完善。方面的好资料
