SI仿真分析内容

SI仿真分析方法

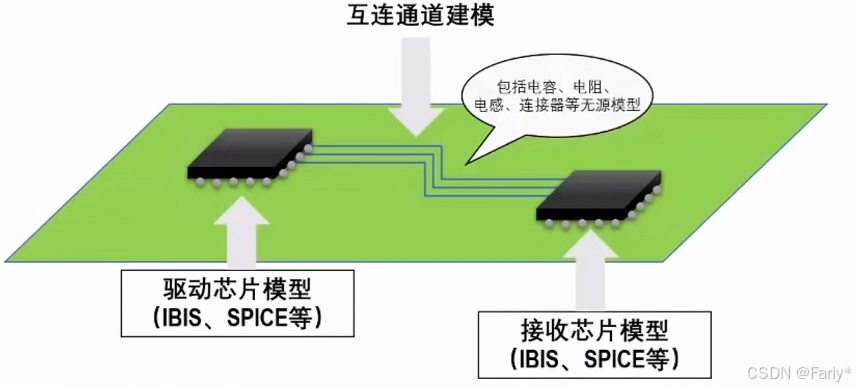

对pcb板子上各个部件（包括无源、有源）进行相应的建模，建模方式包含ibis、s参数、spice模型等等。总体来说可以分为以下两种分析：

时域分析：主要观察接收端的时域波形，TDR，时域眼图以及BER等（有源器件的模型，时域纹波、反射、眼图以及信号误码率等等）

频域分析：分析S参数，阻抗， RLGC等（pcb板子无源器件进行分析，s参数回损、插损；阻抗值、匹配；寄生的RLGC值评估pcb板子的设计质量）

SI经典内容

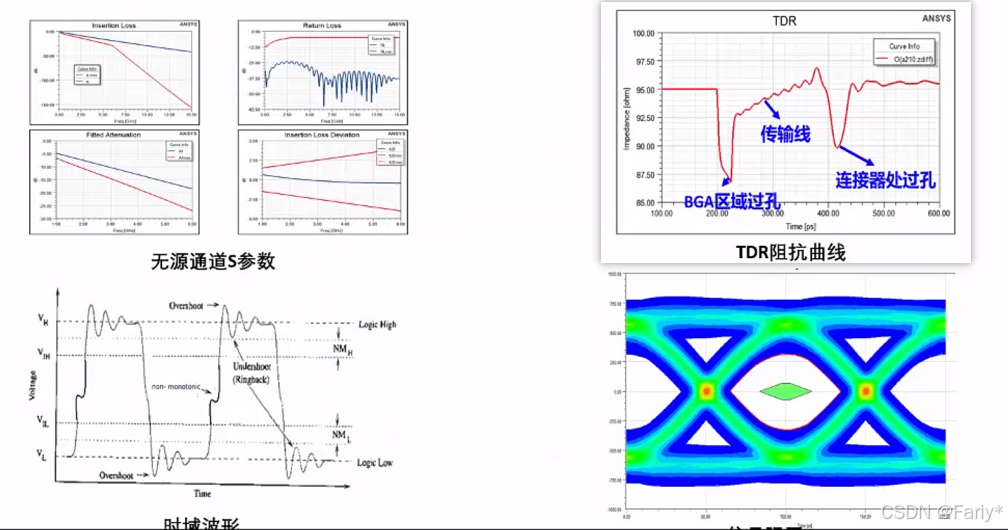

s参数分析

眼图的s参数分析，pcb板子上的走线，在各个频点的损耗和设计指标，某些信号走线会对无源通道S参数的规避，比如s参数的插损要低于多少，回损要高于多少。

TDR

时域反射进行阻抗不连续的反射，可看到信号传递过程中可能会遇到一些信号不连续点，比如说过孔、线宽有变化、散出区域比较细小的线、连接器等等。需评估不连续的点的幅值变化大概的范围，幅值范围越大，信号反射现象越显著。

信号接收端时域波形的状态：根据时域波形的质量评估信号质量情况，以此帮助pcb板子设计的缺陷。

眼图

根据眼图的结果查看眼高、眼宽以及眼皮的厚度等等评估信号质量。

时域波形的分析

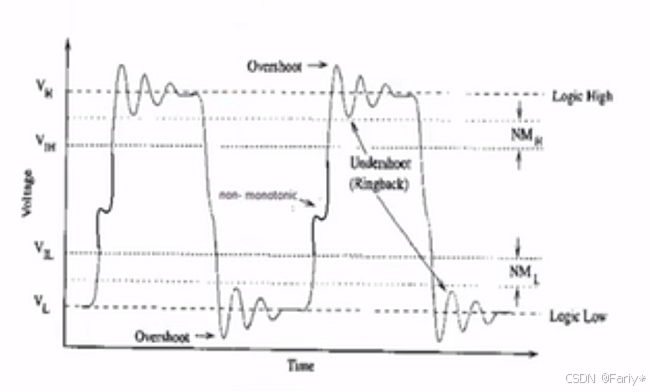

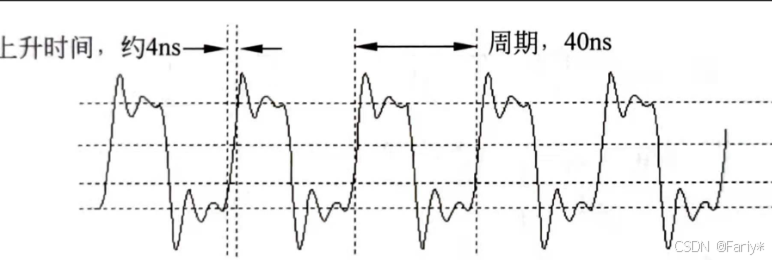

• 过冲（overshoot/undershoot）（通过过冲或下冲判断值是否超过芯片规定的要求，若电压冲的太高，则可能对内部晶体管造成损害和影响；）
• 振铃（ringing/ring back）（信号在传递过程中的多次反射可能会造成一定的振荡,可能会带来一些EMI的问题，比如携带一些高频的分量，同时可能造成逻辑判断的错误；Vih代表数字信号高电平逻辑最低值，即超过这个值，则判别为逻辑1；Vil代表低电平的逻辑最高值，电压低于这个值，判定为逻辑0）
• 非单调性（non-monotonic）（指信号跳变过程中，阈值范围内出现的非线性上升的现象，容易出现误触发的动作，特别是时钟电路、或异物信号；经常出现在多负载设计电路，需做好相关的阻抗匹配以消除非单调性）
• 码间串扰（ISI）
• 同步开关噪声（SSN）
• 噪声余量（noise margin）（离电平判别之间的距离，可认为是噪声余量；噪声余量越大越好，对应信号电路对外的电磁噪声的免疫能力越强。若噪声余量较小，则可能受到一些电路外的干扰，产生信号电路的乱码现象。）
• 串扰（crosstalk）

过冲和振铃可能会造成逻辑判断的错误，比如过冲时超过Vih或低于Vih、或振荡部分超过Vih或低于Vih;则对逻辑判断造成错误的现象。

码间干扰

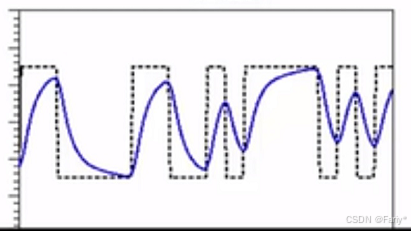

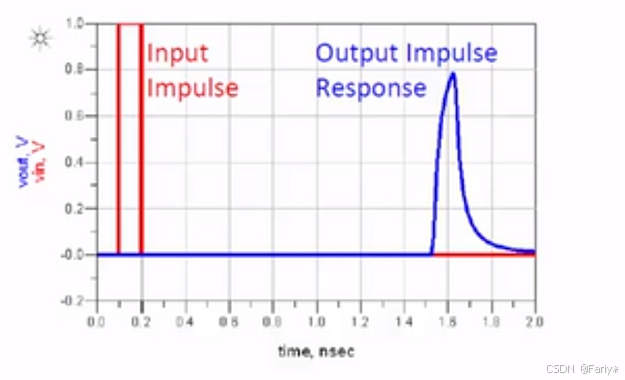

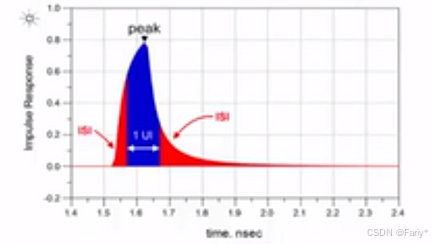

输入方波（红色）经过传输线后到达一定时间、衰减现象输出的波形（蓝色）脉冲响应。因为高频分量集中到上升沿和下降沿，经过一段传输线之后，高频信号衰减严重，所以跳变时间变的很缓，下降沿时间拉长，相应有一定幅度的降低代表DC的损耗。

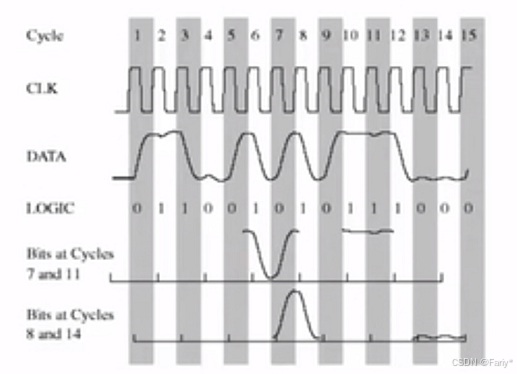

将脉冲响应的图进行时间上的切分，可看到一个传输信号的宽度UI,但脉冲响应时间轴比长，所以红色区域有可能是前一个UI的时间区域，后面红色区域可能是后面的UI的时间区域。那每一个码元都有脉冲响应，相互之间会在后面红色部分区域形成一个干扰。

方波为传输信号源原始状态，即完整的方波。经过传输之后，高频分量比较严重，衰减比较大，所以信号比较缓。每一个跳变的时间上波形曲线都变得特别缓，在一个101的区域，每个UI跳变时间会紧挨着，所以上个跳变时间曲线还没到达稳态，下一个跳变时间就过来了，所以立马将信号拉低下来，有可能造成后面看的眼图是闭合的。

ISI：由于传输线对高速信号的衰减程度跟频率相关，导致前一个波形码还没有进入稳态，与后一个波形码形成叠加而形成干扰。

信号在传输线传播时，由于信号线类似于方波的数字信号，数字信号的高频分量主要集中在信号跳变的过程，比如上升沿和下降沿。因为传输线对高速信号的衰减程度与频率有关，ISI在高速信号时，差损较大，所以对高频和低频衰减程度不一样。

同步开关噪声/SSN

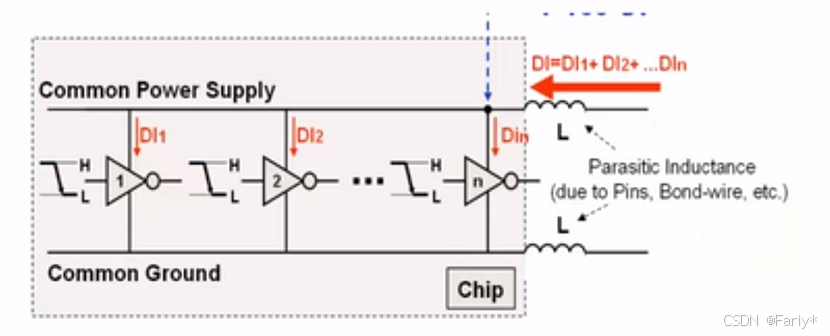

当芯片的多个I/O口同时同向翻转，比如从1到0的时候，多个I/O的buffer同时消耗的电流叠加在电源和地的PIN脚上产生一个较大的电流，这个变化的电流在封装和PIN脚的寄生电感L上会形成一个噪声电压dV=L*dl/dt,这就是同步开关噪声。采取电源平面低阻抗设计，满足相关的多个I/O同时翻转的功况。

TDR时域反射

TDR: Time Domain Reflectometry-- 可以直观显示和测量电路反射的电能（PCB，电缆，IC封装，...）,观察阻抗变化情况。

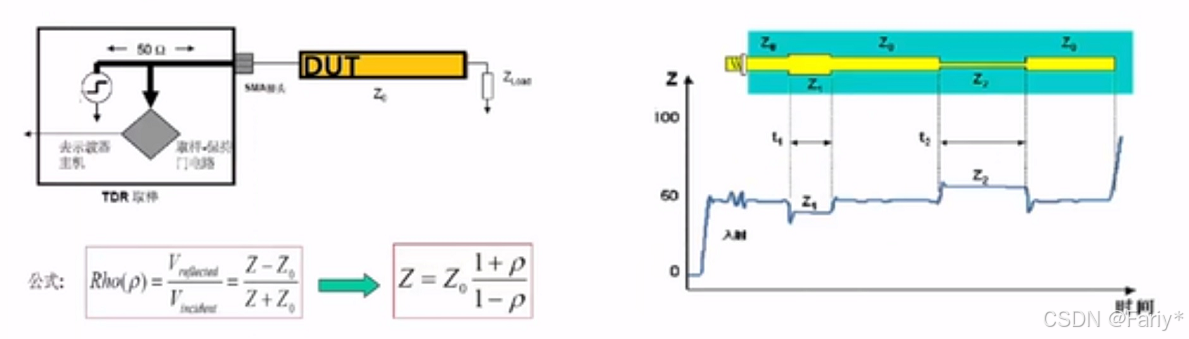

TDR测试原理：示波器中发射一个阶跃信号到DUT,然后检测到反射回来的信号，根据反射系数与阻抗的关系：在每一个时刻的相应的反射能量，获得阻抗的每个时刻的不连续点，计算DUT内部阻抗值是多少。

SMI 经过传输线进入内部，（传输线内部宽的地方阻抗低、窄的地方阻抗高）。从TDR来看是一段曲线，横纵为时间轴，纵轴为计算出阻抗值。信号进去时，有一定的反射；由于线宽变宽，所以阻抗值相应变低；线宽变窄，阻抗值变高；线宽变窄，阻抗值变高；线宽变宽，阻抗值变低；最后到达高阻抗的负载。可用来评估pcb通道内部什么地方阻抗最严重，采用相应措施改善。

眼图

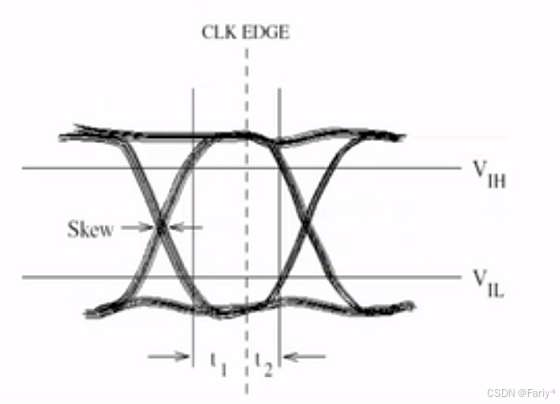

眼图：数字信号的一系列不同二进制码按一定的规律在示波器屏幕上累积后的显示。

眼宽、眼高：信号脉宽、幅度。信号周期与周期之间的偏移。放置高低电平的标准，可判别信号在高电平和低电平的噪声余量的状态。
