工图怎么进行三维标注

背景

这是本人大三期末做的一个机械设计课程设计，老师异常严格，要求我们要对图纸进行三维标注，一开始我发现轴侧图后面部分标注不了，特别是装配体的时候，但是后来我和宿舍的朋友一起讨论后解决了这个问题。

结果图

部分零件或装配体标注结果如下：

低速轴

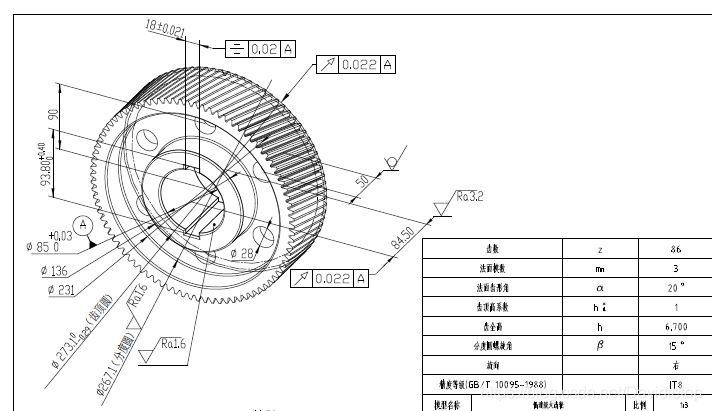

低速级大齿轮

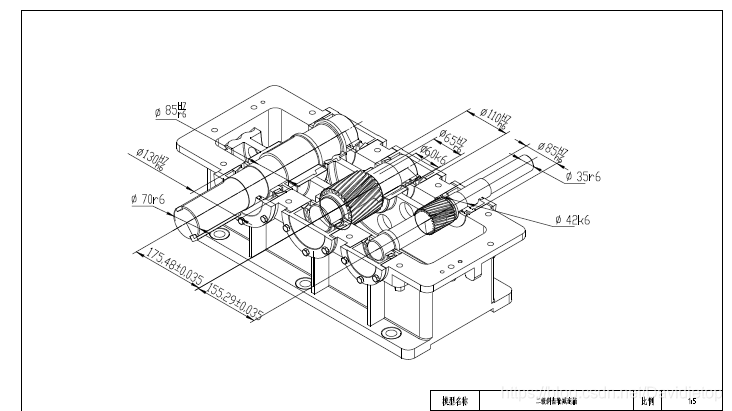

二级齿轮减速箱装配体

标注过程

软件1：solidworks2017+autocad

出图方法见下面我另外写的这个博客：

如何导出专业的工程图纸（附工图模板）_狂小虎的博客-CSDN博客

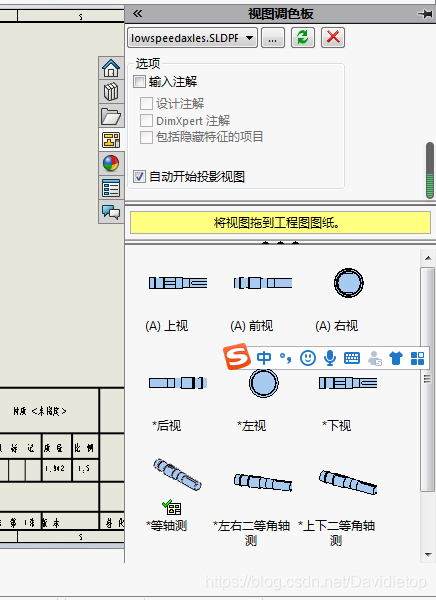

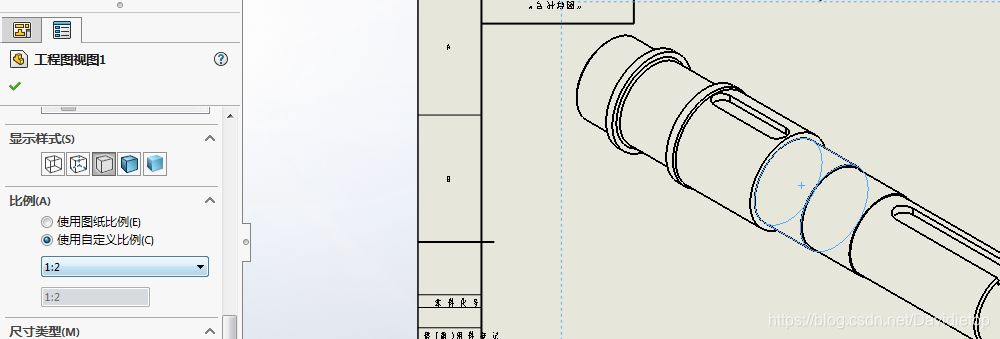

标注方法：首先把轴测图导入，然后调整比例

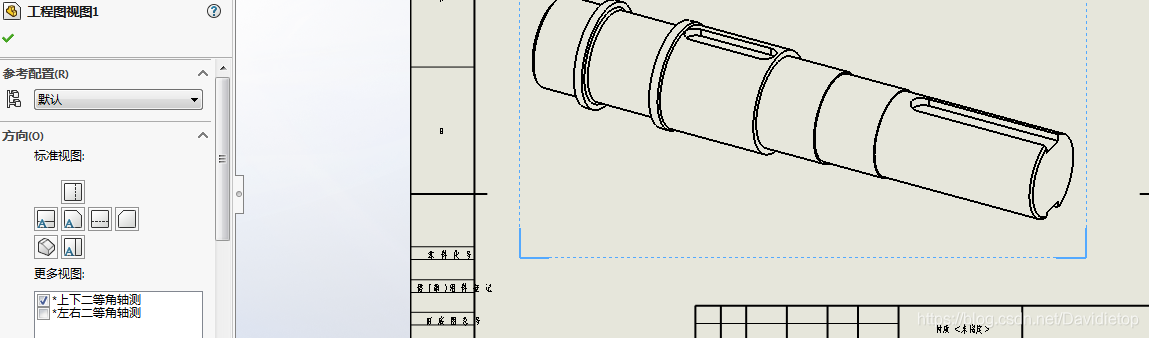

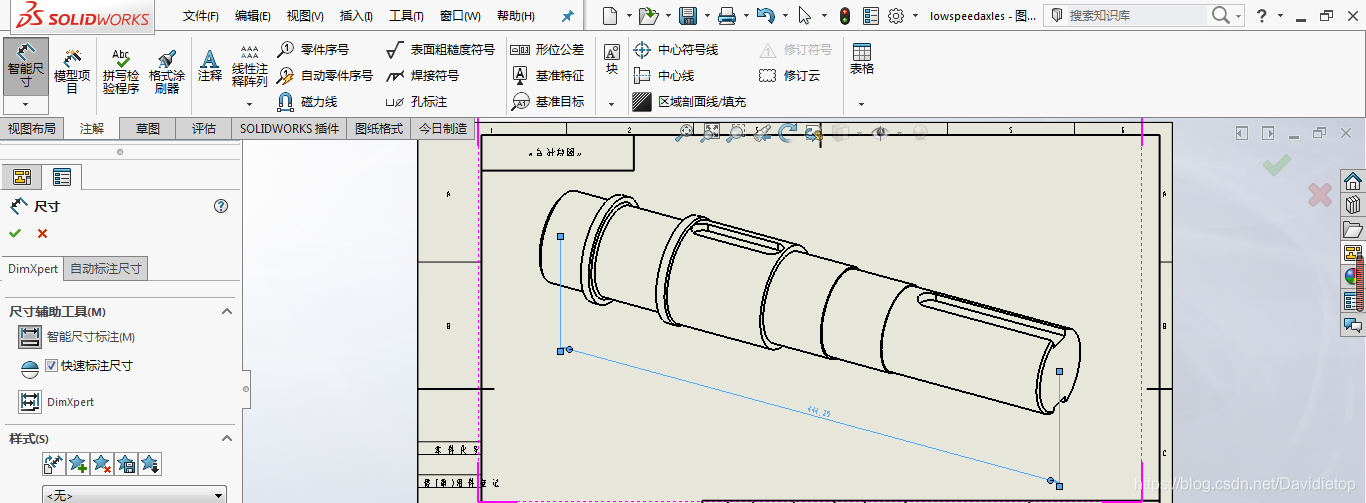

之后调整好标注视角，即可开始标注

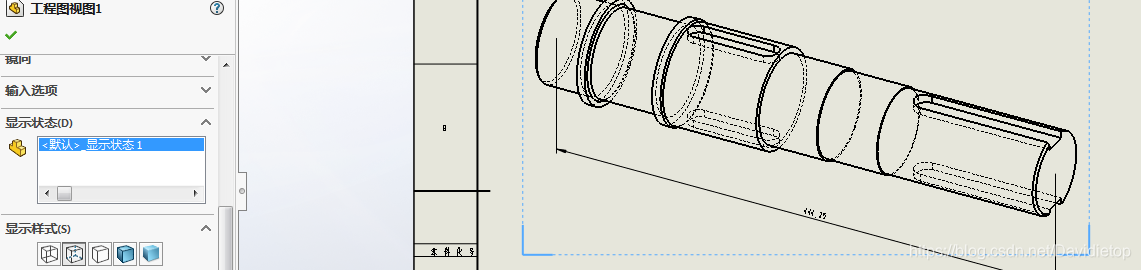

看不到的部分显示虚线标注

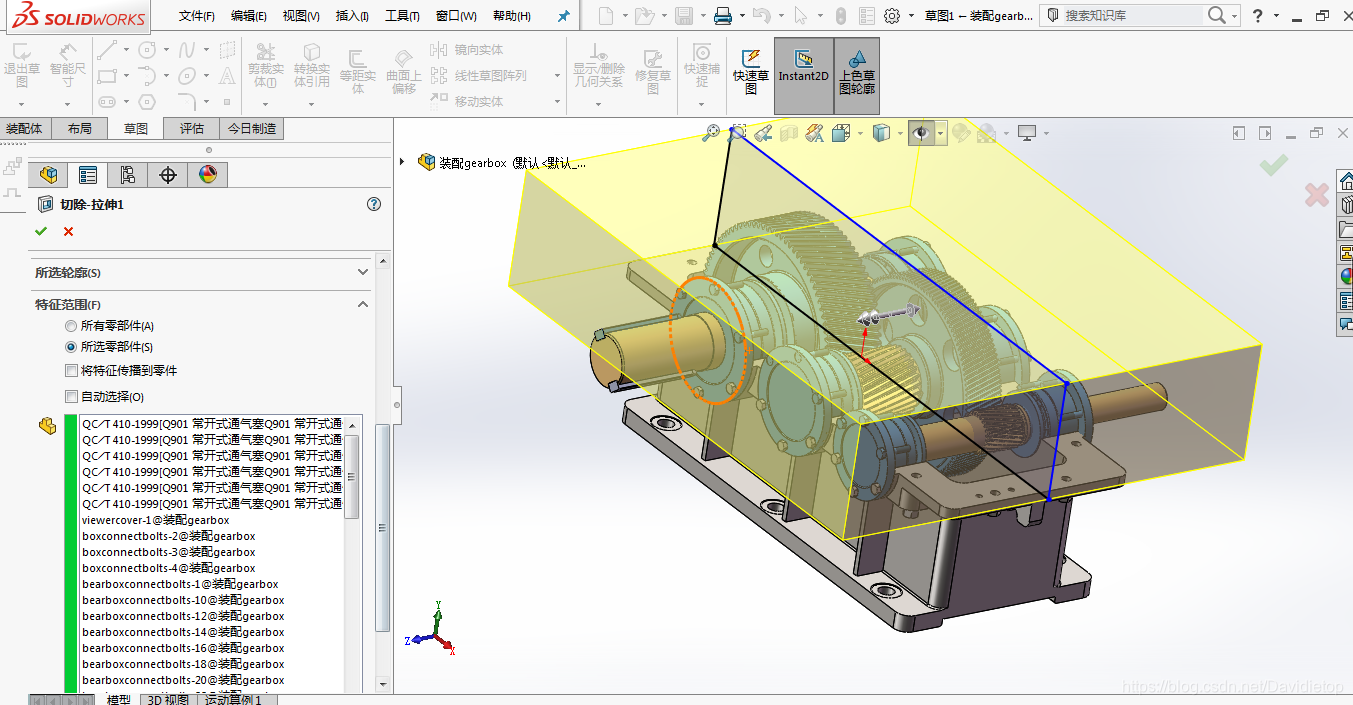

对于装配体，可以采用部分切除标注法：

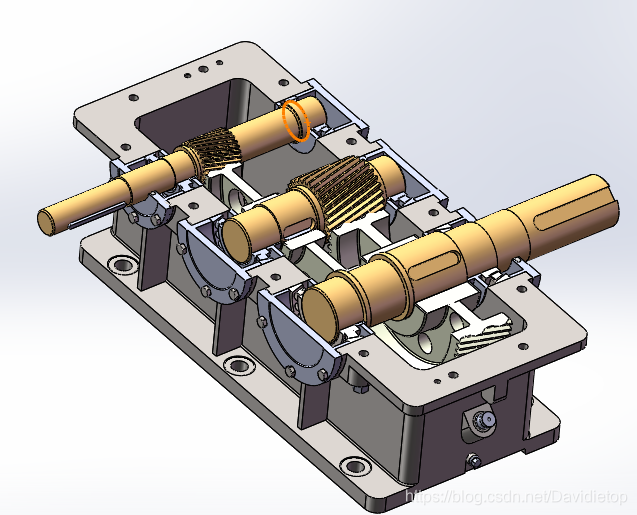

在装配体上画草图拉伸切除，注意不要同步到零件，然后删除不必要切除的部分，比如在这里，删除选中的高速轴、中间轴和低速轴之后再切除，之后导入工程图进行三维标注。

软件2：inventor2019+autocad

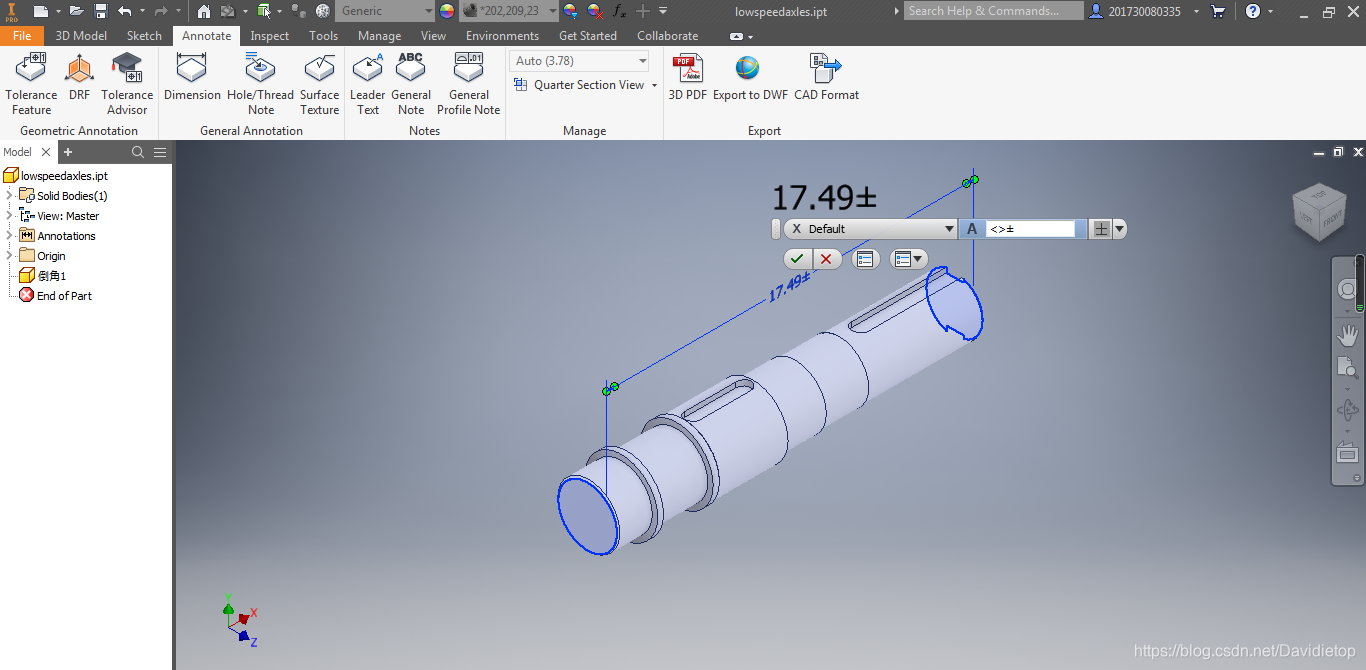

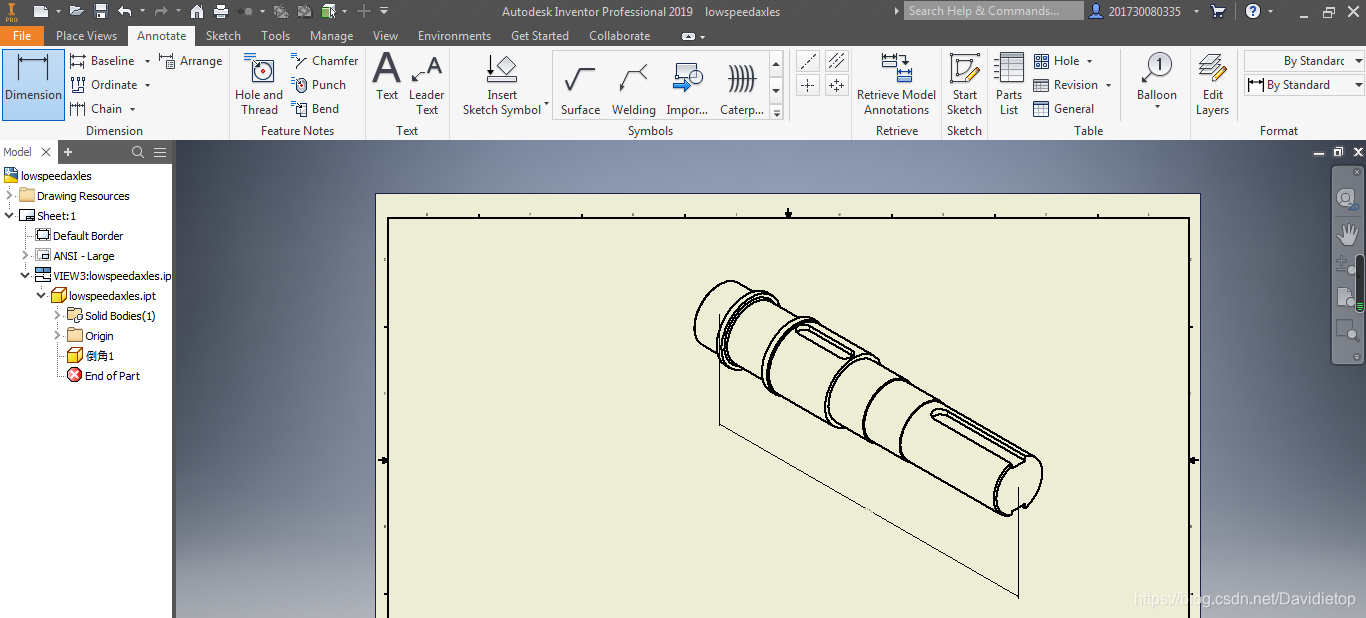

三维标注比较方便，就是不知道bug还是什么，标注后导入工程图尺寸不会显示

（下图是我用solidwokrs建的模导入，尺寸差了一个倍数）

然后隔壁宿舍的“铁男”就遵照老师要求用inventor建模，inventor出图，实际上最后出图的界面跟solidworks差不多，这些都是跟铁男学的。

总结

目前给工厂代工用的都是二维的三视图，没人用什么三维图。而且三维标注软件功能尚未完善，对用户很不友好，所以实际使用中建议直接标注三视图即可。对于一些特殊任务要求，可以考虑三维标注。
