Inventor装配的时候方向不对怎么转向?超详细!

本文详细介绍了使用Inventor进行零件装配的各种旋转方法,包括通过约束、连接、边对齐和自由旋转等技巧来调整零件位置,以实现精确的配合。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

这个问题小虎也很烦恼,虽然Inventor比solidworks简洁,但是这配合也太烦了吧。下面给出几种情况下的零件装配旋转。

加约束

在约束constraint里面选择约束零件后也有调整方向的功能。

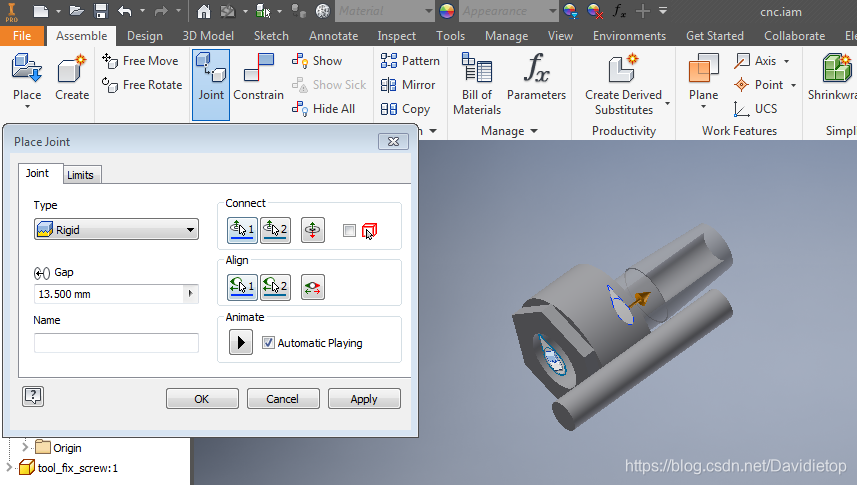

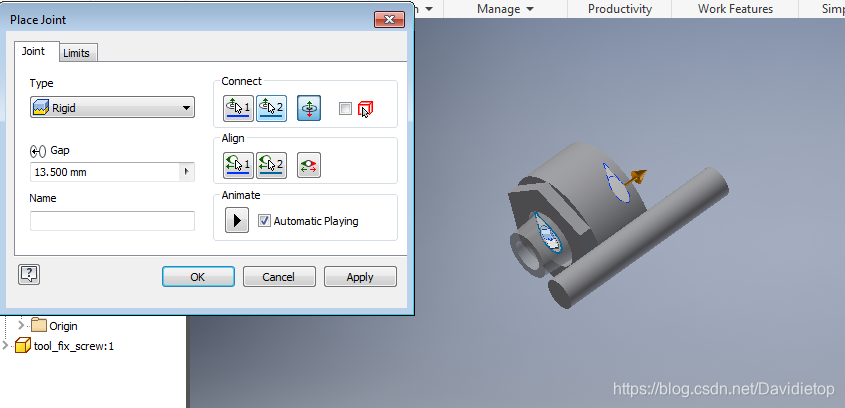

在连接里面旋转零件

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

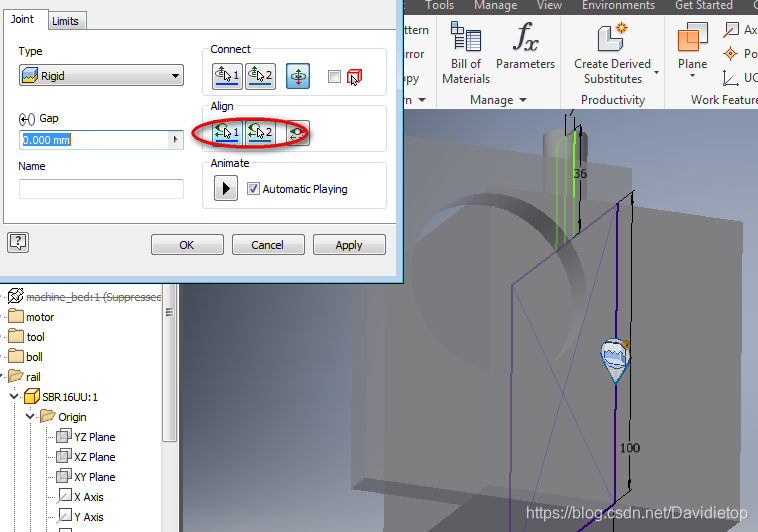

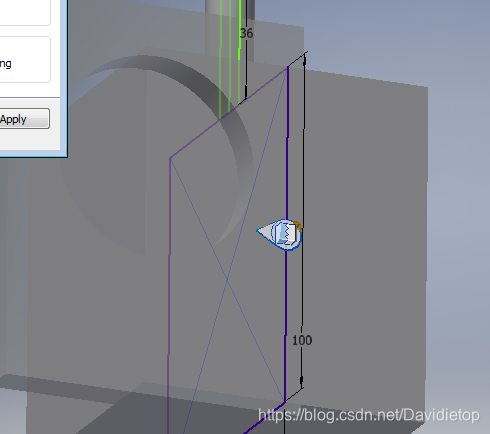

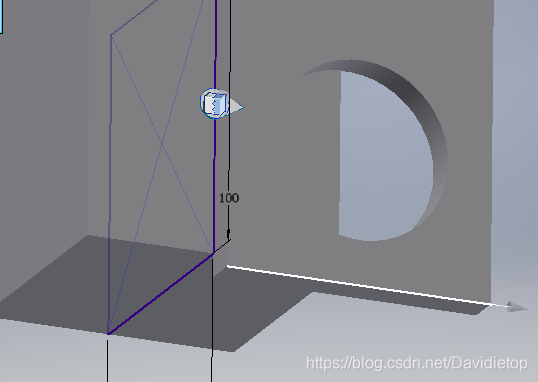

边对齐旋转

点击某条边与某条边对齐。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
或者选中一个零件旋到需要位置后,长按鼠标左键保持该位置。

自由旋转

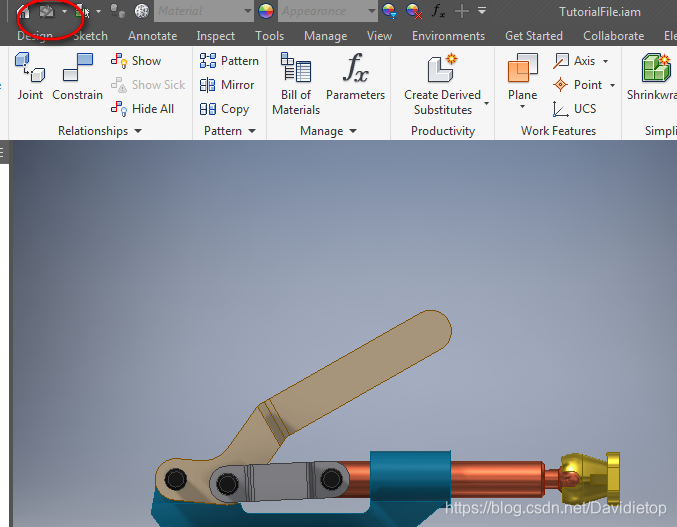

把下面黄色把手端放在右侧。
在这里插入图片描述
点选零件,然后旋转。
在这里插入图片描述

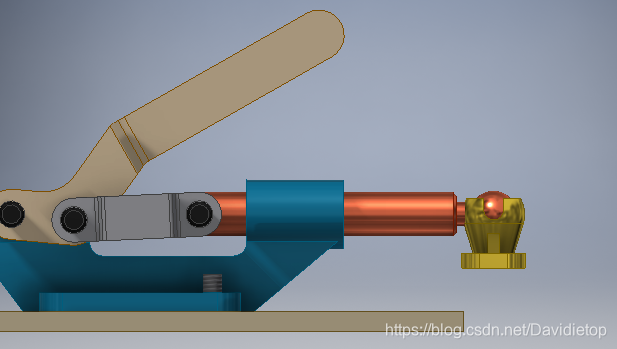

之后更新一下,由于之前约束效果,把手自动包住配合了。
在这里插入图片描述

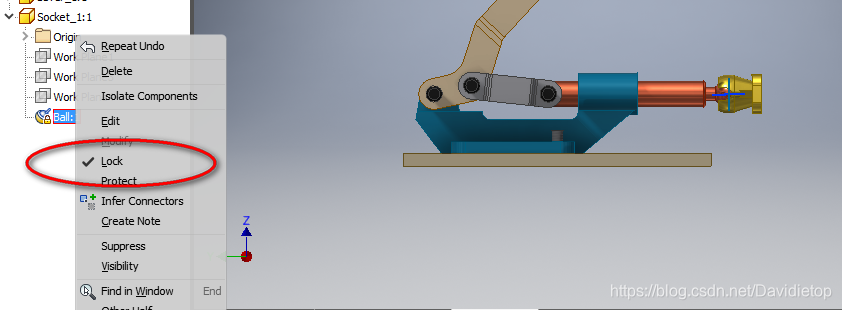

我这个情况运动的时候把手会动,把它lock一下。
在这里插入图片描述

### 实现Autodesk Inventor装配体的整体旋转 在Autodesk Inventor中,要实现装配体的整体旋转操作,可以按照如下方法进行: 对于整个装配体的移动和旋转,在草图环境中无法直接完成这些动作;然而,可以在部件导航器内选中所有组件或将鼠标悬停于模型空间中的任意部分并使用特定工具来执行此操作。具体来说,当需要对已组装好的产品实施全局变换时,应当利用“移动”命令下的选项来进行精确控制[^1]。 为了更细致地描述这一过程,以下是具体的实践指南: #### 使用“移动”功能进行整体旋转 - **启动移动命令**:进入编辑模式后,找到并点击工具栏上的“移动”按钮。 - **选择对象范围**:确认所选项目涵盖了待处理的所有子元件——即整个装配体。这一步骤可通过勾选部件浏览器顶部的选择框轻松达成全选目的。 - **设定基点与方向向量** - 基点决定了绕哪个轴心做圆周运动; - 方向向量则指示了转动平面的方向以及正负角度的意义。通常情况下,默认设置已经能够满足大多数需求,但如果遇到特殊情况,则需手动调整这两个参数以适应实际场景的要求。 - **输入旋转角度**:根据设计意图指定确切的角度数值,也可以借助动态操控手柄直观拖拽至理想状态。 - **预览效果并提交更改**:最后,在正式应用之前先查看实时渲染的结果是否符合预期,满意后再按下确定键保存修改成果。 ```python # Python API 示例代码用于自动化上述流程 (假设环境配置完毕) import inventor_api as inv assembly = inv.open_assembly('path_to_your_file.iam') inv.select_all_components(assembly) move_tool = assembly.get_move_tool() pivot_point = move_tool.set_pivot_at_center() # 设置中心为转轴 rotation_axis = 'Z' # 定义沿 Z 轴旋转 angle_degrees = 90 # 设定旋转度数 move_tool.rotate(pivot_point, rotation_axis, angle_degrees) assembly.save_changes() ```
