Mastercam 铣削从建模到出CN加工文件的流程——附详细免费讲解视频

已于 2023-11-08 17:10:36 修改
阅读量3.8k 收藏 5
点赞数 3
分类专栏： Mechanical Manufacturing Mechanical Drawing 文章标签： 制造
于 2020-10-29 19:12:14 首次发布
本文为博主原创文章，未经博主“狂小虎”本人允许不得转载。
本文链接：https://blog.csdn.net/Davidietop/article/details/109229859
版权

这里小虎分享一下mastercam从建模到出CN加工文件的流程。

文章目录

坐标系视图设置

这是为了草图建立方便。

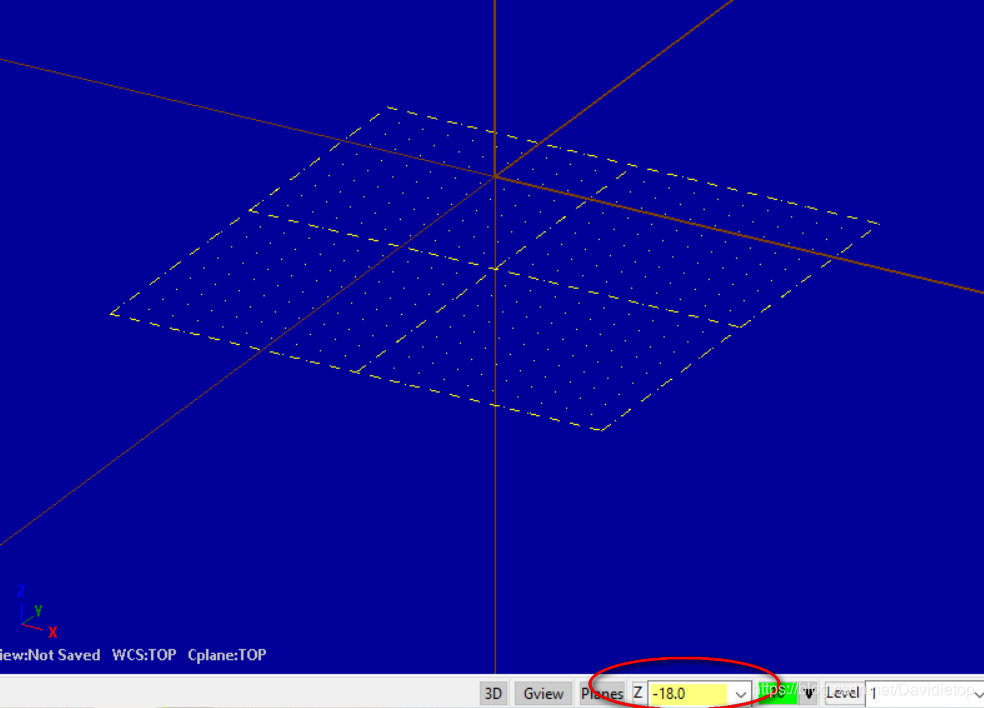

F9 打开坐标系
ALT+G 打开网格
在这里插入图片描述
注意参考平面。
在这里插入图片描述

草图绘制

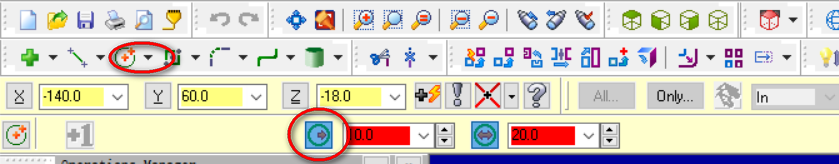

草图工具如下图。点红之后，同尺寸的图像可以无限连着放。
在这里插入图片描述
在这里插入图片描述

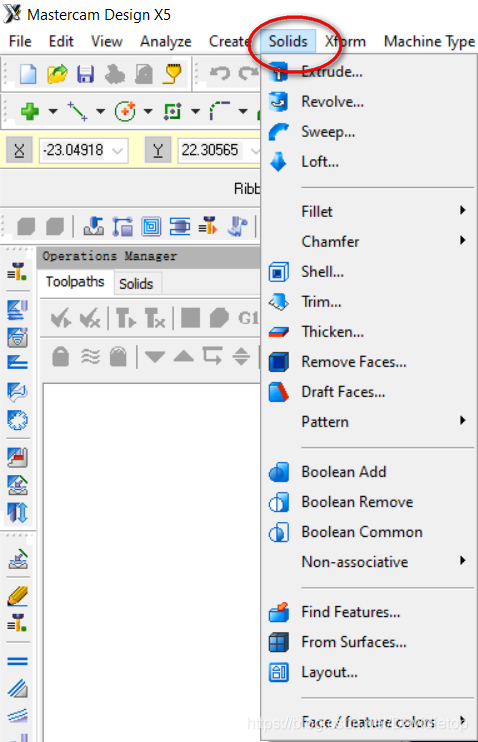

3D功能主要在实体一栏。
在这里插入图片描述

刀路

具体的参数设置，一般看经验。小虎也不是什么老师傅，所以这里不提供参数，以免误导各位。这里仅对常见的加工刀路设置作介绍。

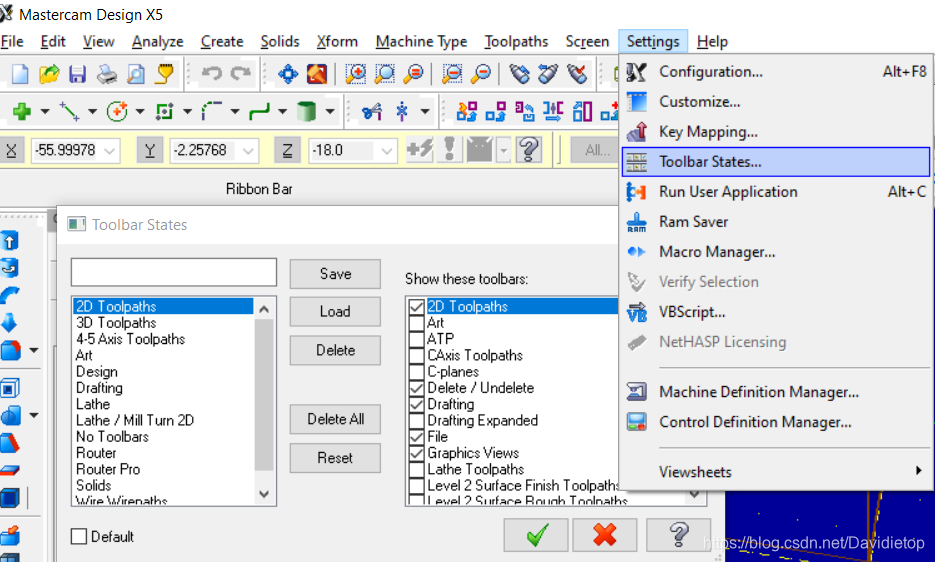

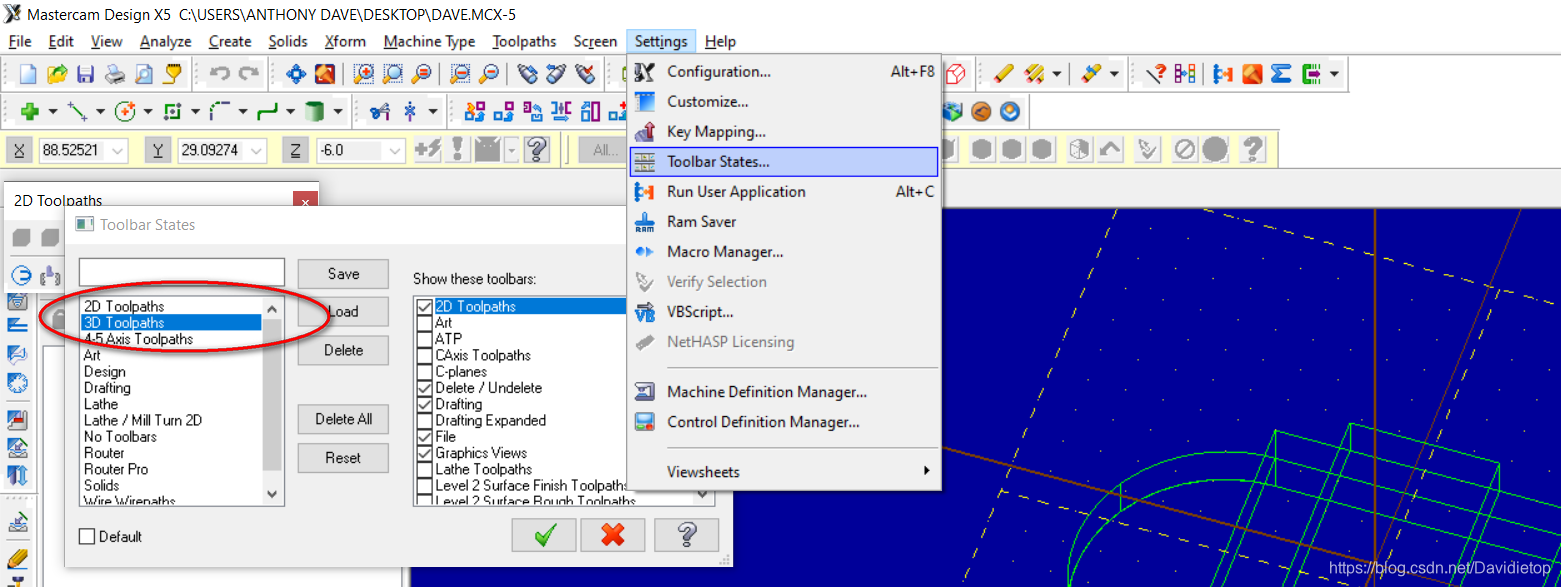

调出刀路设置的工具栏，方便使用。
在这里插入图片描述
在这里插入图片描述

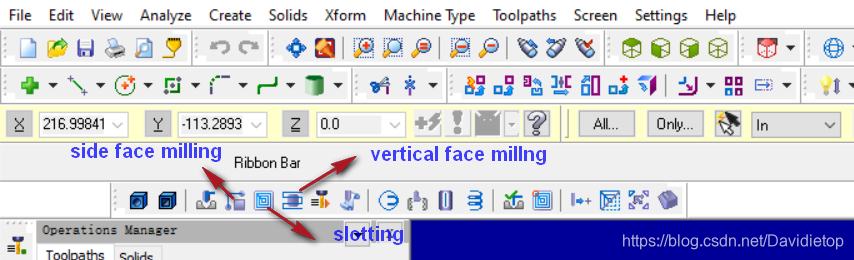

侧铣、铣槽、端面铣。侧铣可以铣多几圈把没切掉的部分去掉，或者加大建模时候的工件大小比如实际100x100，设为120x120，会多铣几圈。
在这里插入图片描述

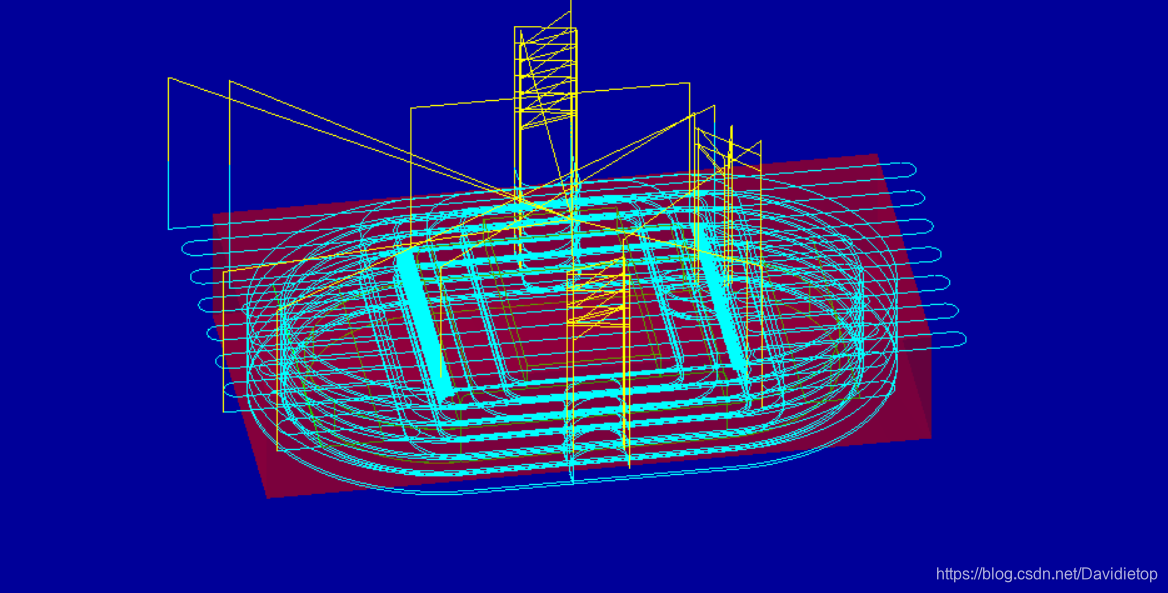

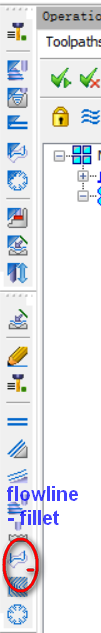

圆角和倒角加工。
在这里插入图片描述

出nc文件

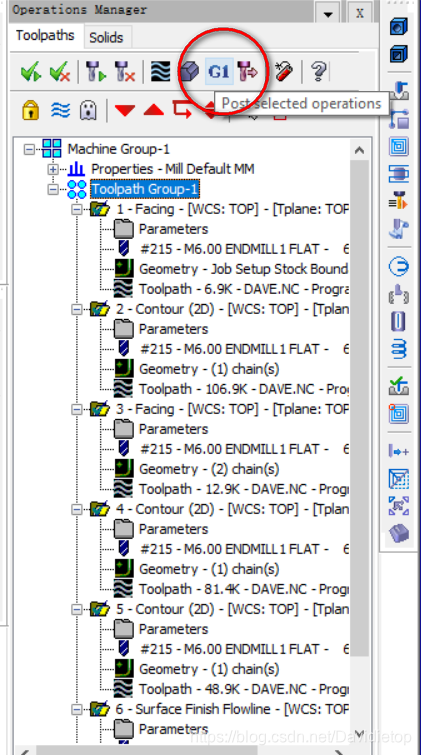

mastercam导出nc文件，勾选需要的刀路，然后点G1
在这里插入图片描述
在这里插入图片描述
这个文件可以在下面链接下载。
https://download.csdn.net/download/Davidietop/13073300

与机床通信

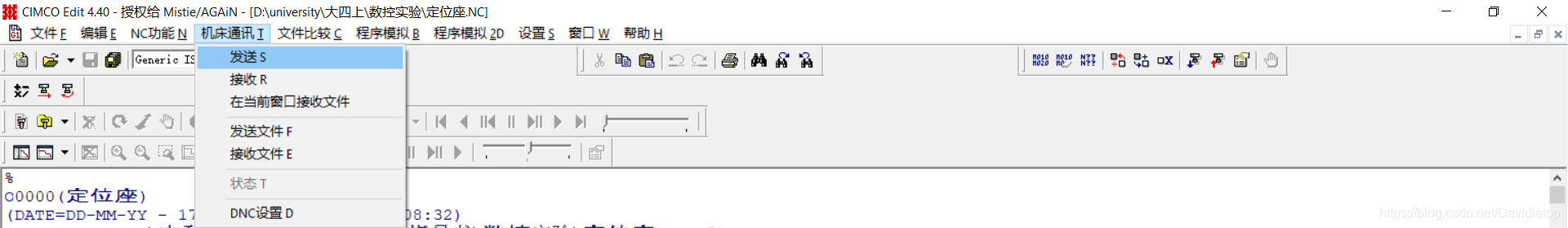

小虎是用CIMCOEdit4与学校的加工中心通信。
在这里插入图片描述
