cadence——基本操作6

二十六、关闭一个颜色管理：

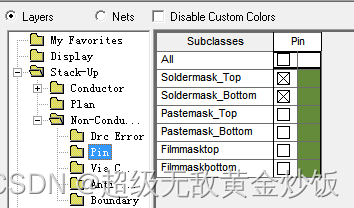

有时焊盘会出现引脚位号，在visibility中关闭所有层后还是会显示如图所示的焊盘，关闭需要在此处关闭：

---

二十七、走线时怎么保证两个PIN之间的连线是直线而不会弯曲：

在固定PIN的一端引出走线，记住坐标，将需要摆放的器件放在x 或 y位置，再使用MOVE命令，调整其 y 或 x位置。

---

二十八、修改shape之间的间距后，shape之间没有了空隙

1. 这还是由于没有更新导致的，解决方法：

方法1. 在约束管理器中修改了shape和其他元素之间的间距等参数，会弹出disable fill相关的对话框，要是

点击yes（即disable fill），则需要在shape->Global Dynamic Shape Parameters对话框中点击Update to

Smooth按钮，进行Dynamic fill的更新，点击Apply和OK按钮。

方法2. 修改cns（约束管理器）中与shape相关的参数后，动态铺铜的区域会弹出一个对话框，此时应该点击NO执行wait for update命令（点击NO执行update to smooth命令；若点击YES则是执行disable fill命令，不要选择YES，等待铺铜区域自动更新），此时可以看到shape更新后的效果。

---

 二十九、orCAD回注

logic——auto rename refdes
