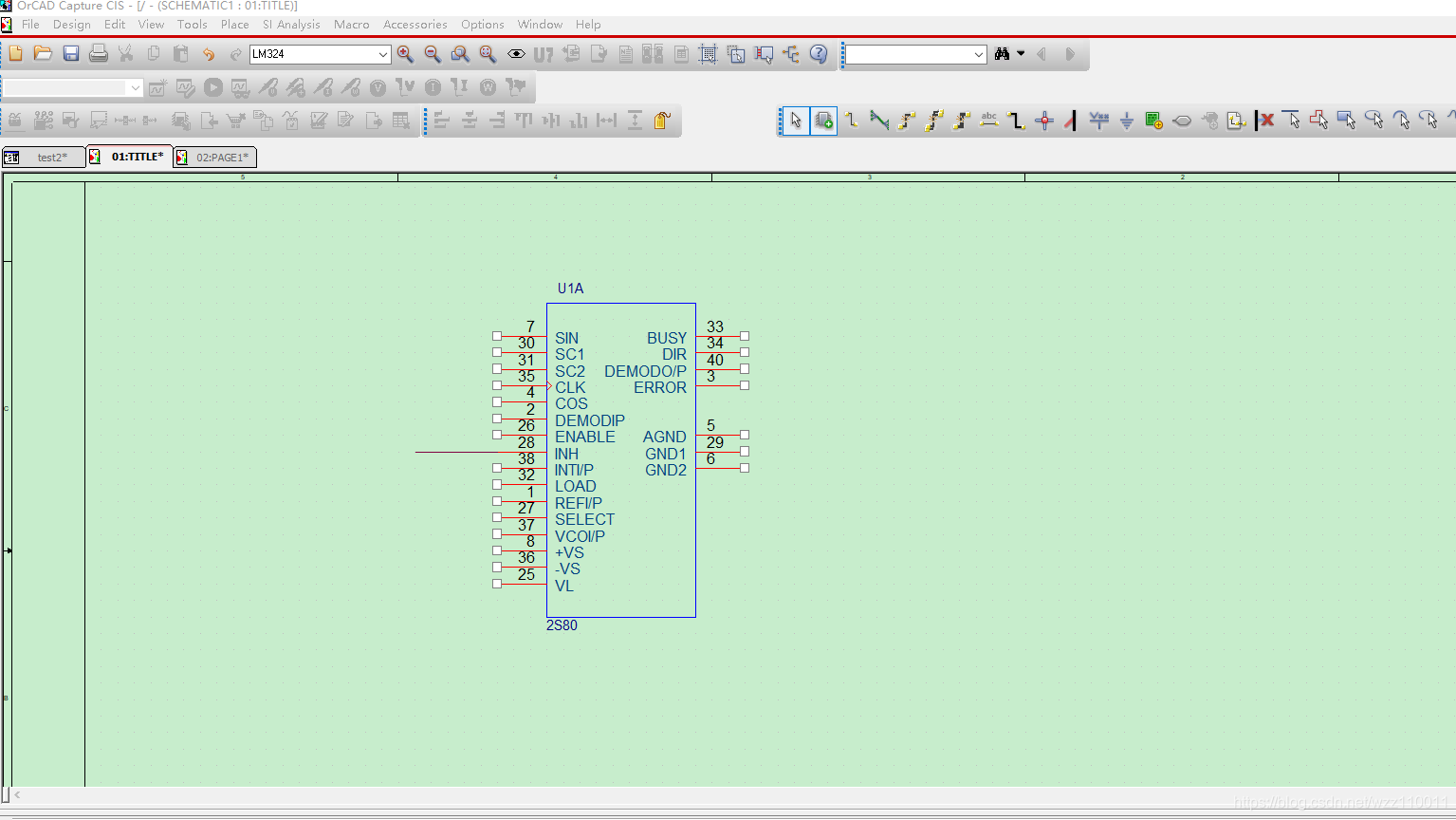

两个页面，

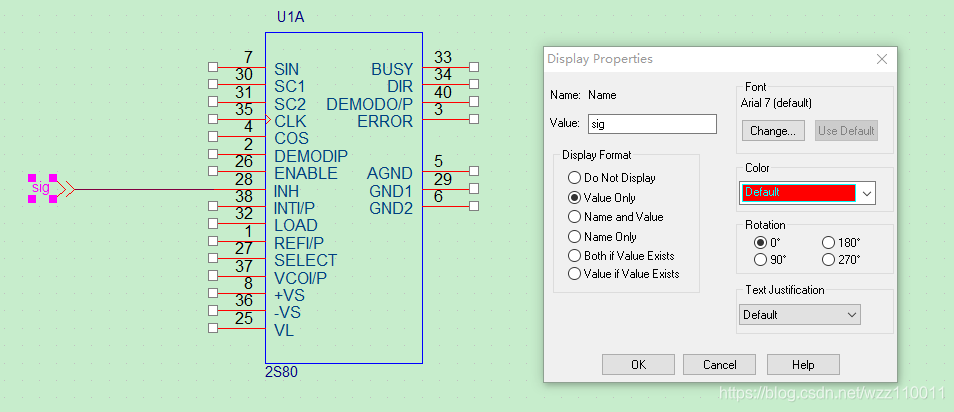

想要让第一个页面的INH和第二个页面的4OUT引脚连接，首先在第一个页面放置Off-Page Connector，命名为"sig"

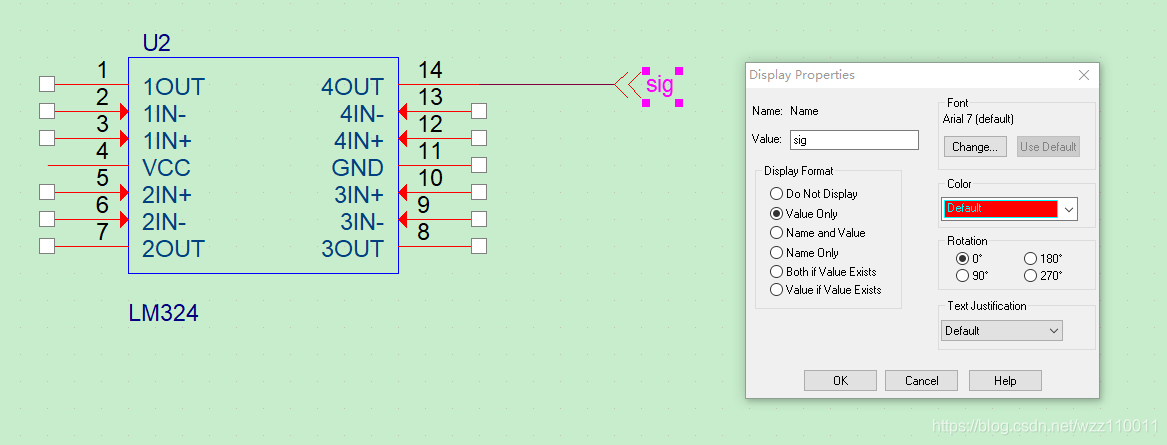

同样在第二个页面需要连接的引脚放置Off-Page Connector，名字必须与前面的保持一致

OK了
