绘制原理图的学习笔记

目录

1、从库中拖入元件

2、画电路，连接电路

3、加Netlable

4、不用的引脚添加×

 5、手动定义各元件的名称后，按Tools自动更名

 6、编译原理图，查找错误

---

1、从库中拖入元件

导入或自制原理图库

自制元器件需注意：

1、一定注意管脚方向！有四个锡点的地方需朝外。

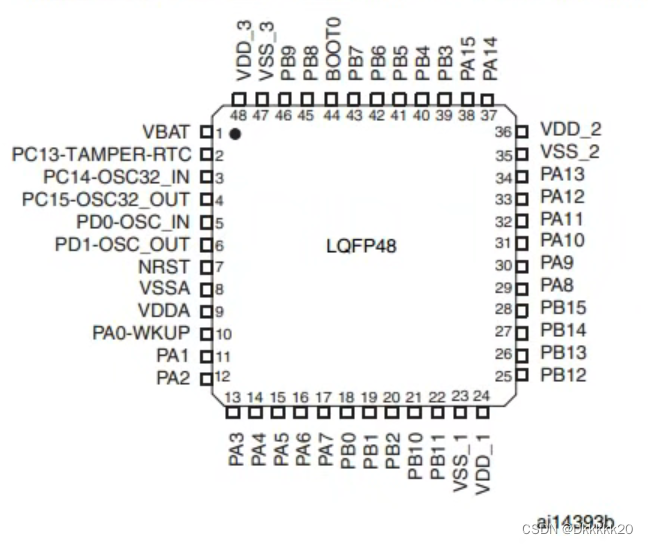

2、新手一般按照数据手册给的原理图一 一对应画出给定的管脚，标好引脚名即可。（如下图）熟练了可以自己调整引脚的位置。

将从原理图库中将元器件拖入到原理图中

        拖入元器件后，修改参数，例：Designator、Comment



        有时还需添加Parameter后，改成Value，然后输入相应的值

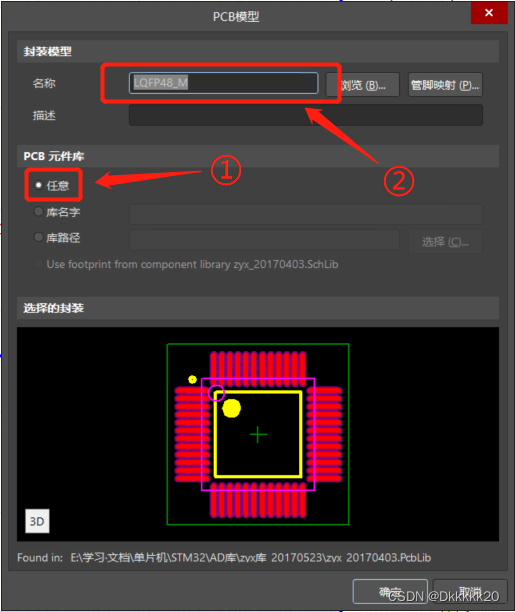

        添加footprint（封装）[默认已将封装库导入工程中]



         如遇到有方向的封装，例👇

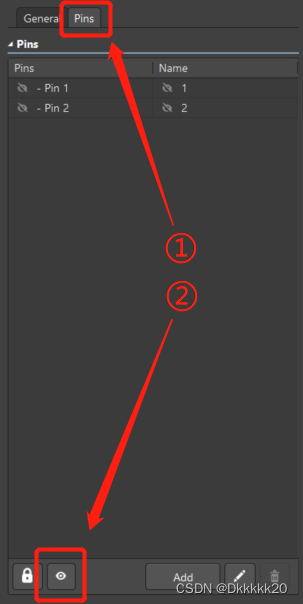

        需要再点击



         这样原理图上就可以标注出封装中1和2的方向，以便布线时不会接反

        如需批量修改元器件的封装，可参考AD学习笔记（二）

2、画电路，连接电路

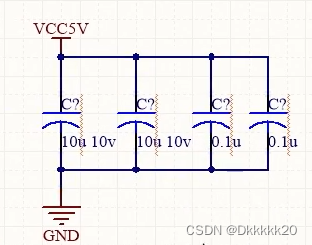

去耦电容

接口的电容要靠近接口 去耦电容要靠近芯片

芯片的去耦电容一定是离芯片的供电引脚越近越好，并且容值越小的电容应该离管脚越近，并且容值越大的电容应该离管脚越远

CTRL + W 放置线

CTRL + Z 撤销

CTRL + S 保存

3、加Netlable

快捷键 P + N

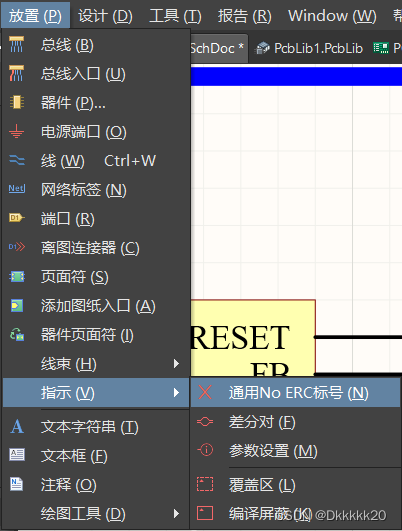

4、不用的引脚添加×

 5、手动定义各元件的名称后，自动更名

工具->标注->原理图标注

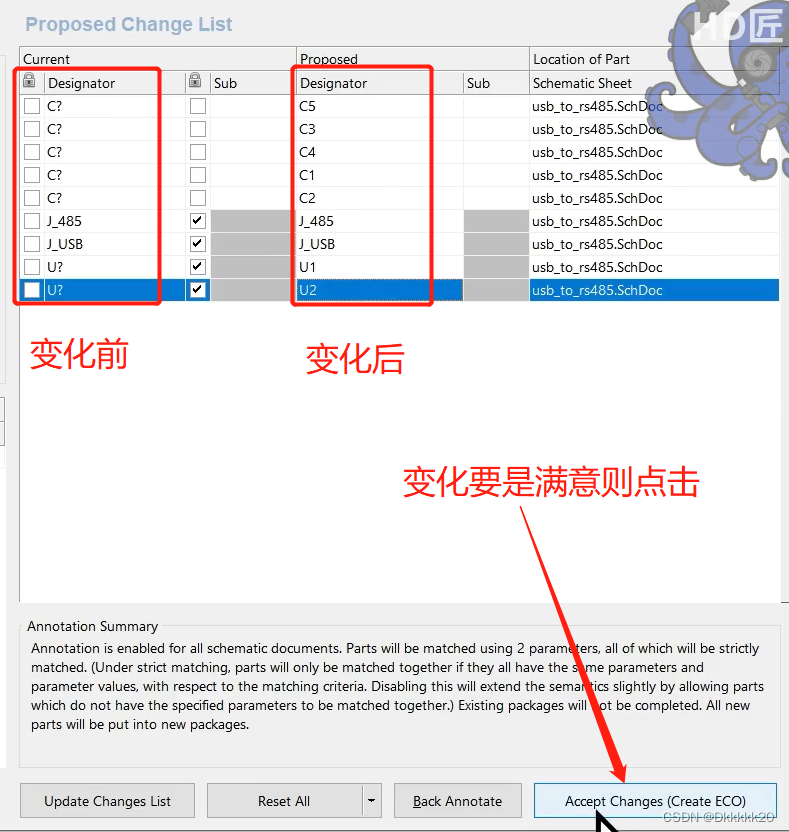

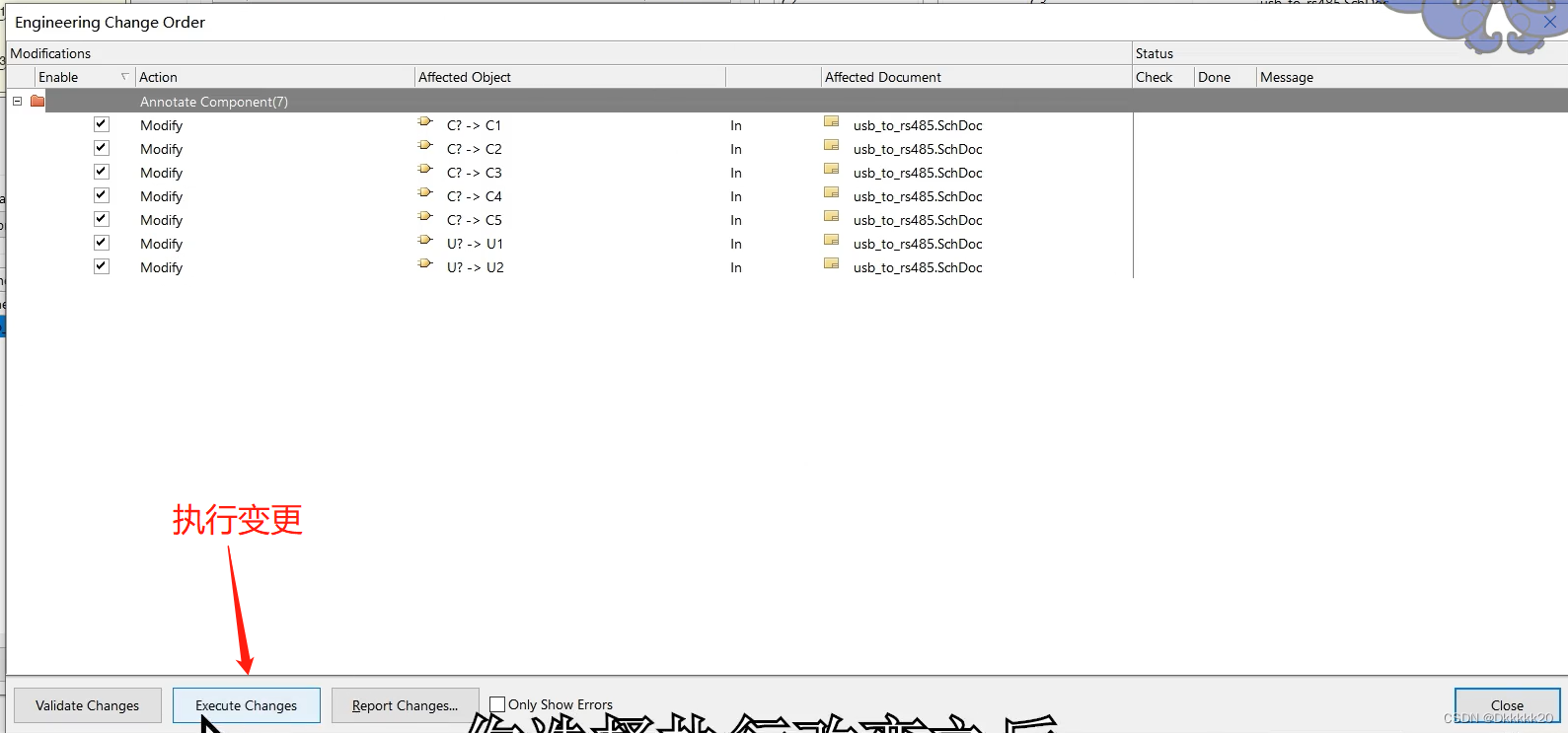

                                                                                 将需要自动更名的元器件选上👇





 6、编译原理图，查找错误
