如何快速使用一块芯片进行资料的查找原理图的绘制?
以TI公司TPS高输入电压降压-升压转换器为例说明

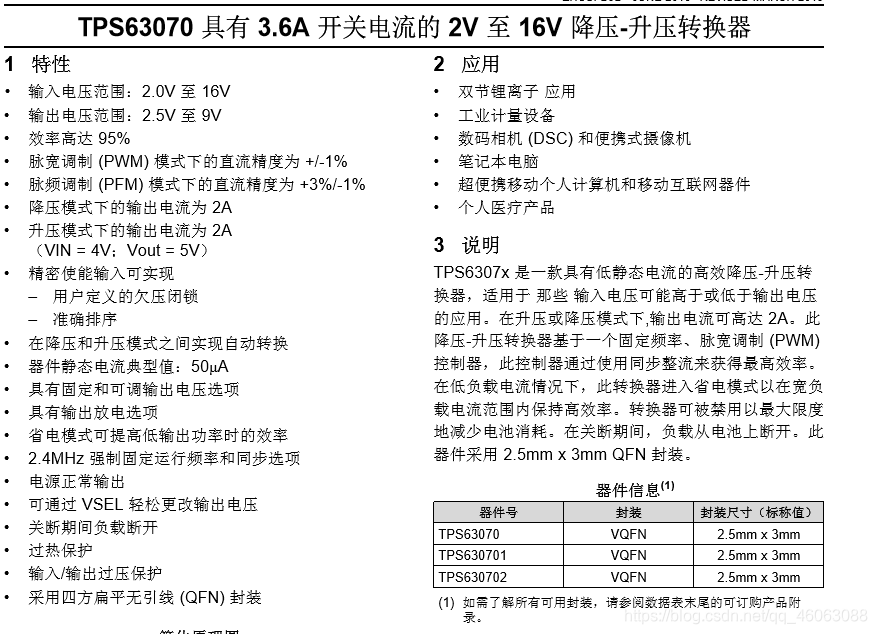

1,对于芯片的了解,直接在官网上提供的数据手册进行初步的了解,例如芯片的特性,应用以及相关说明等,尤其关注芯片特性。

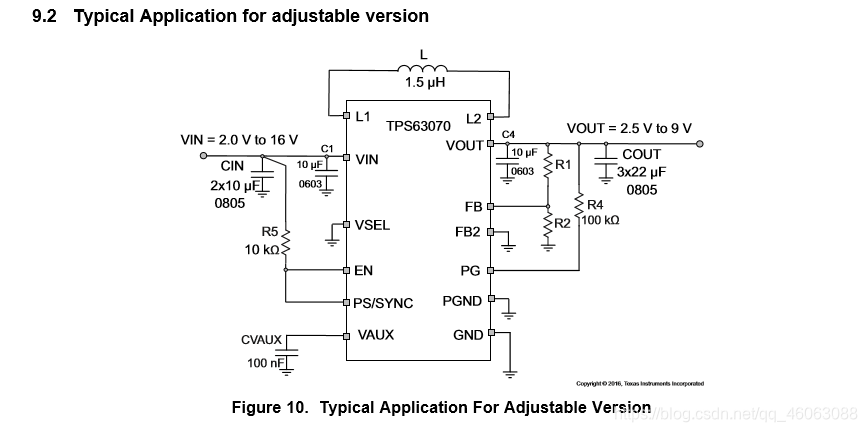

2,电路图的构建,一般直接可以按照官网上给的典型运用电路原理图 进行电路图的搭建,如下图是TI公司芯片数据手册提供的TPS63070的典型运用电路图。

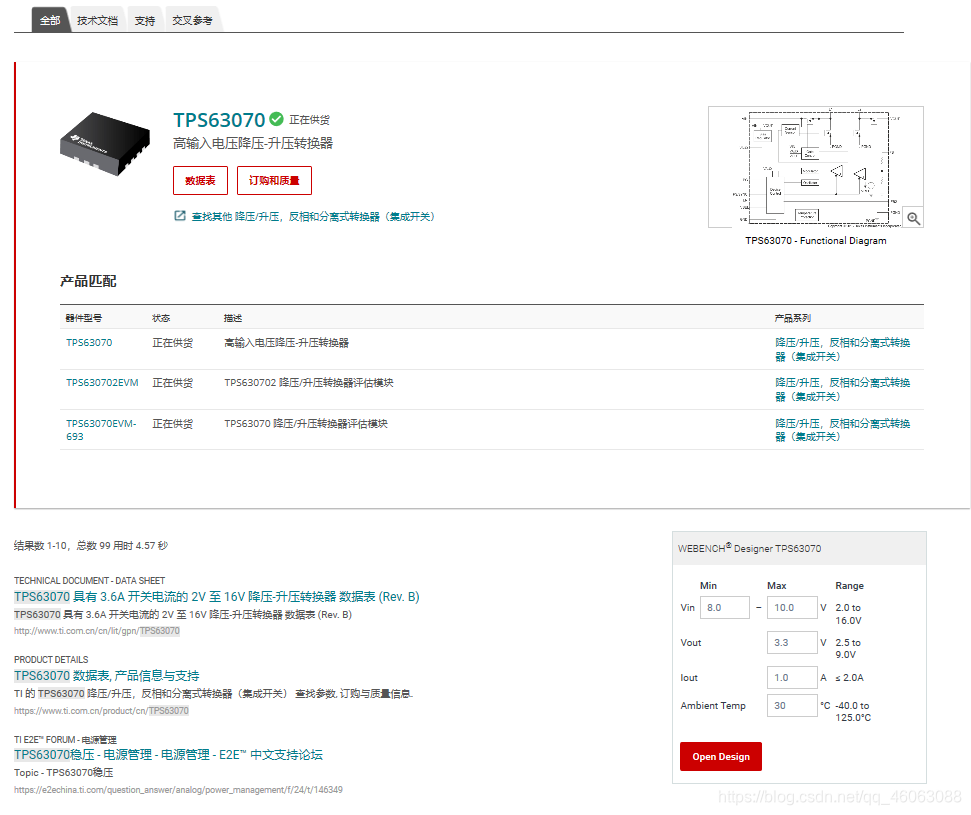

3,参数的计算,首先可以通过查阅数据手册里给出的相关参数的计算公式进行计算,其次还可以根据实际输入输出,工作环境的要求进行自动的参数计算生成相应的电路图,如图右下角可以选择自动计算更加便捷。
4,PCB制作,尽量参考官网数据手册给出的PCB图典型样例,如图是TI公司TPS63070芯片数据手册上给出的PCB参考图。
5,对于一些不常见的芯片原理图与封装的下载,推荐在立创商城上进行转载,具体操作点击链接。https://blog.csdn.net/a_xiaoning/article/details/99933078
