SecOC协议：高效自动化测试策略

一、SecOC的含义

随着汽车网联化程度的不断提高，车联网信息安全的风险也在逐渐增加，为了保护用户的个人隐私和数据安全，AUTOSAR标准中引进了SecOC组件，加入了一套通信加密和验证标准，以确保车内各ECU之间网络通信的安全。

SecOC的全称是Security Onboard Communication，中文名称是车载安全通信，用于保护车内网络信息的完整性、可认证性和防重放性。保护对象以协议数据单元(PDU)为单位，在实施过程中会在PDU后加入新鲜度值和消息认证码。

二、SecOC原理

SecOC 安全通信概述

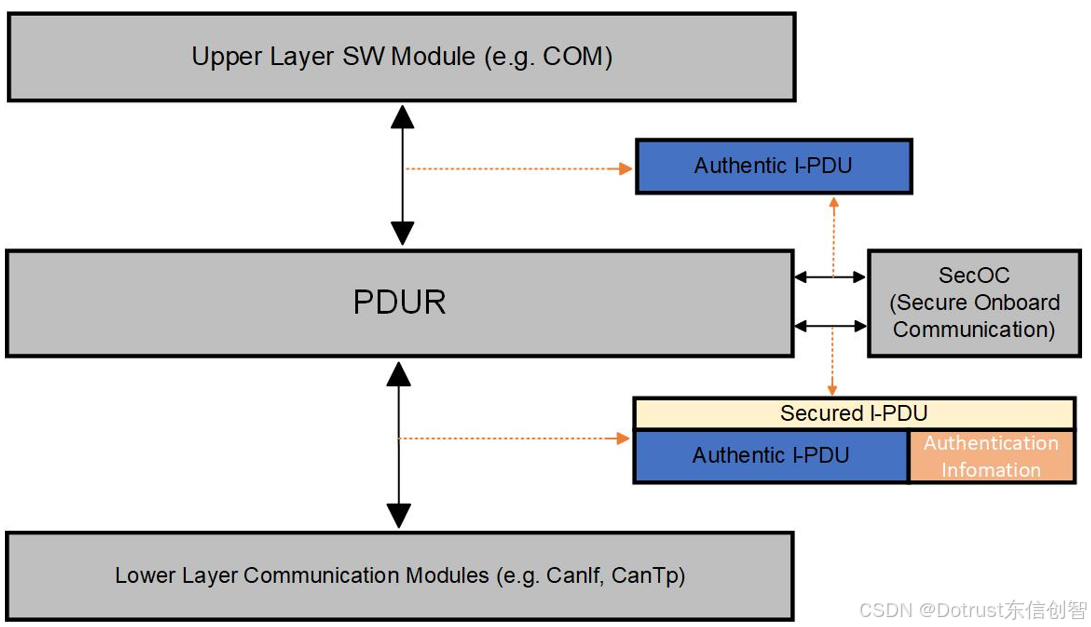

SecOC与PDUR交互关系如下图所示：

发送安全报文时，上层的原始PDU通过PDUR模块传递至SecOC组件完成PDU安全认证。

接收安全报文时，安全报文由PDUR模块传递至SecOC组件完成PDU安全验证。

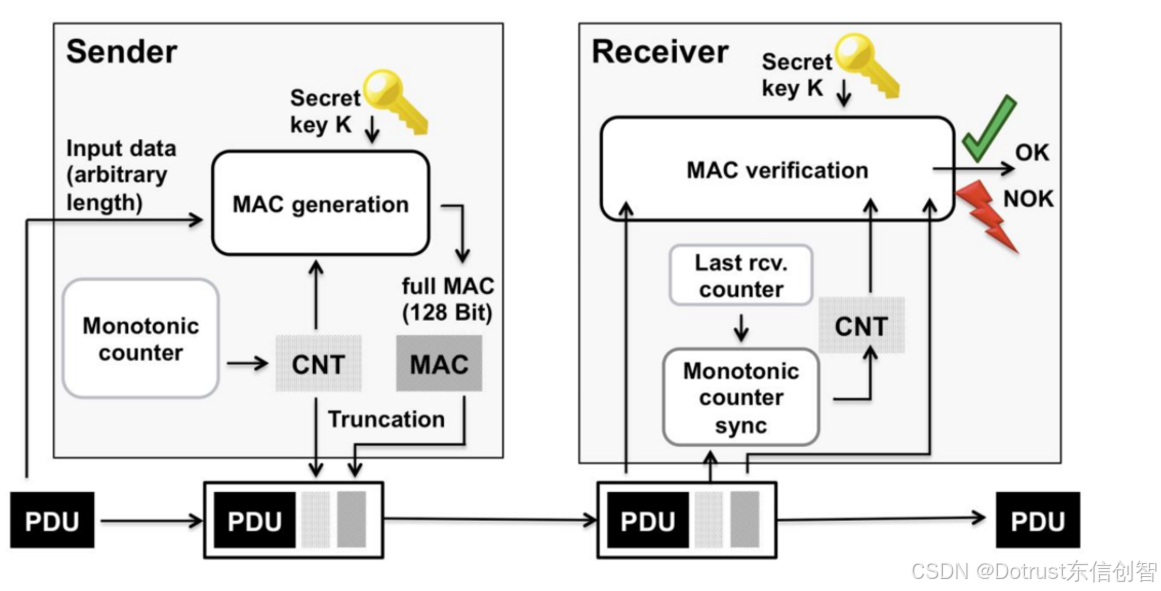

SecOC组件通过向待发送的PDU添加认证信息来创建安全报文。认证信息包括消息认证码(MAC)和新鲜度值(FV)。

SecOC组件需要从新鲜度值度管理(FVM)获取每个安全报文的FV。

安全报文

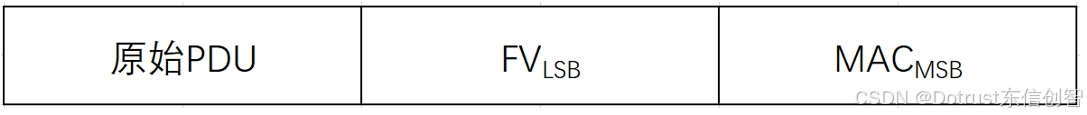

安全报文格式为：原始PDU|FVLSB|MACMSB。

每个安全报文需要配置一个新鲜度值。新鲜度值FV是用于确保安全报文新鲜性的单调计数器。新鲜度值来自新鲜度值管理模块。FVLSB值为新鲜度值截取低有效位，截取的位数由开发者定义，例如8bits。

完整MAC值由PDU数据标识符、原始PDU和完整新鲜度值通过MAC生成算法计算而来。MACMSB值为MAC值截取高有效位，截取位数由开发者定义，例如24bits。

同步报文

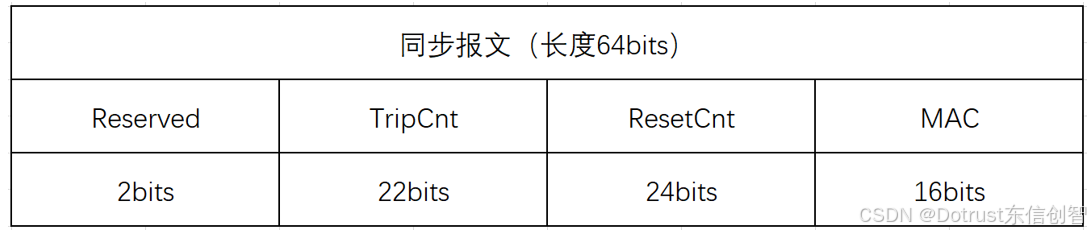

主节点同步报文应分配优先级较高的CANFD ID（以信号矩阵为准）。同步报文包含同步计数器(TripCnt)、重置计数器(ResetCnt)和消息认证码(MAC)。消息认证码由SecOC计算并追加，用于同步计数器“TripCnt| ResetCnt”值的完整性和真实性验证。同步报文的TripCnt、ResetCnt和MAC的长度如下图所示：

新鲜度值(FV)

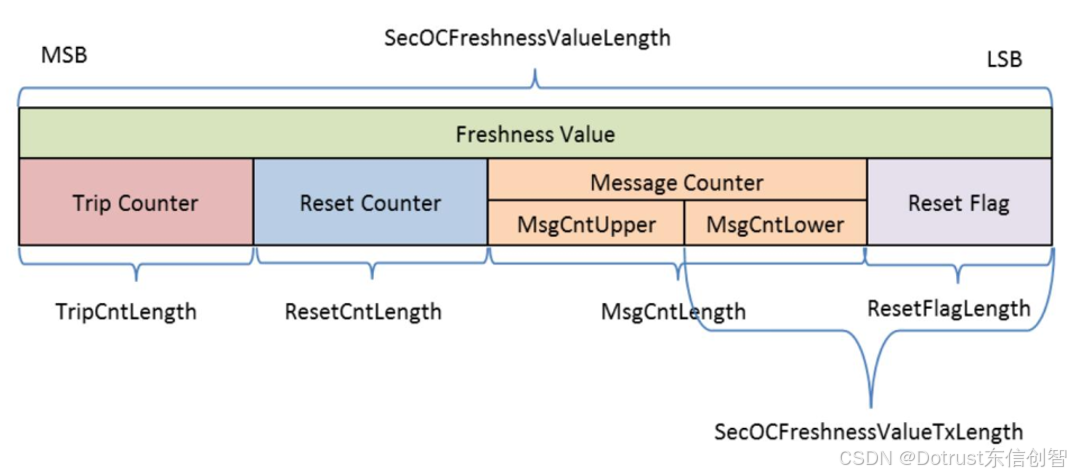

新鲜度值由同步计数器(TripCnt)、重置计数器(ResetCnt)、消息计数器(MsgCnt)和ResetFlag组成，其最大可配置长度为64bits。通信报文中新鲜度值FVLSB一般由MsgCntLower和Reset Flag组成（即SecOCFreshnessValueTxLength长度指定部分）。

三、SecOC测试环境

SecOC测试主要针对具有SecOC模块的单部件进行的一系列功能及性能测试，验证SecOC网络信息安全功能是否符合需求规范。

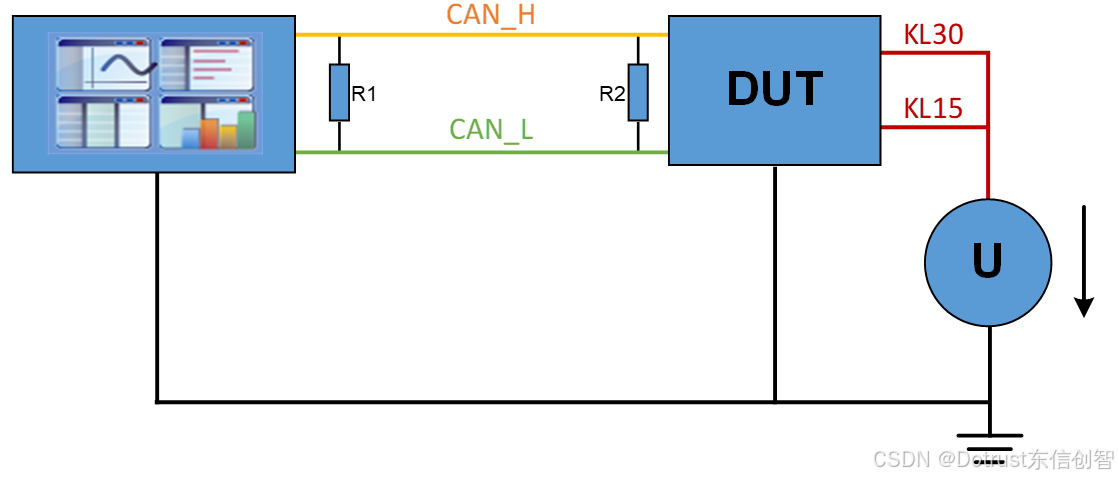

本文主要针对CANFD总线的SecOC单部件测试，基于总线分析工具CANoe进行测试，其测试环境如下图所示：

总线分析工具：CANoe，用来模拟除DUT外的其它总线节点进行总线报文的收或发，记录监测总线事件。如果采用CANoe进行测试，对应的采集和输出信号的硬件为VN1640或VN1670等具备CANpiggy的Vector硬件设备。

电压源：程控电源，通过PC可控模拟不同供电电压。

R1/R2：选配型终端电阻120Ω。对于终端型DUT，需选配R1或R2；对于非终端型DUT，需同时配置R1与R2。

四、SecOC自动化测试

单部件的SecOC自动化测试是基于CANoe软件的CAPL编程实现的，依据SecOC设计规范要求来构造安全PDU算法，编写AES-128算法的dll文件，并以CANoe调用此dll文件算法来实现。

SecOC安全报文认证和验证

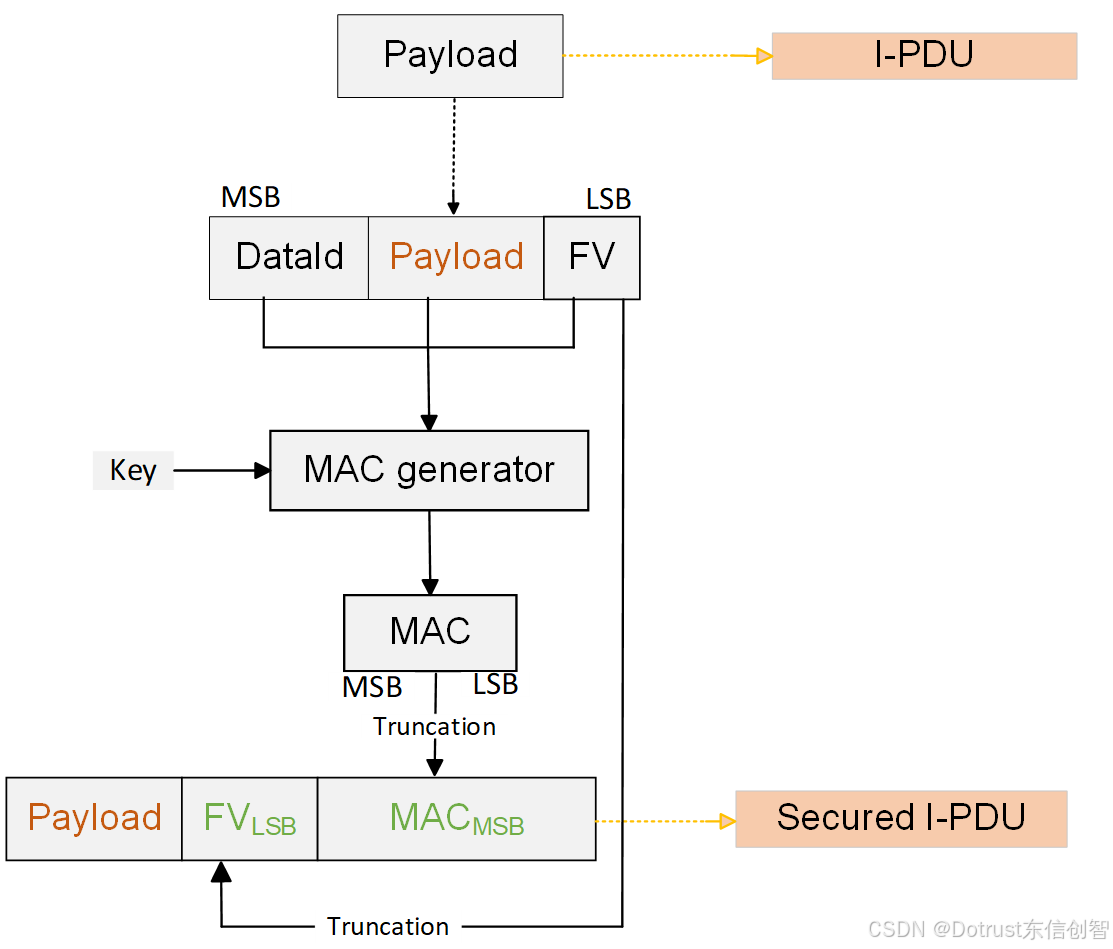

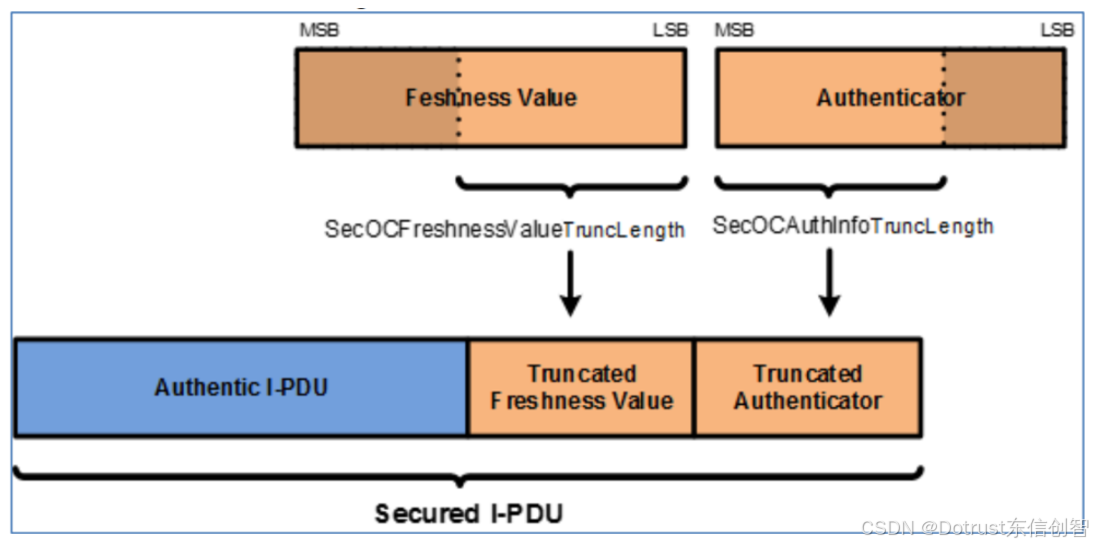

上图为安全报文构建过程。

SecOC完成报文FV和MAC追加重新组包的过程。图中Payload等同于原始PDU。发送节点的应用发送报文时，先将报文Payload提交至SecOC完成安全报文构建，再将安全报文发出。

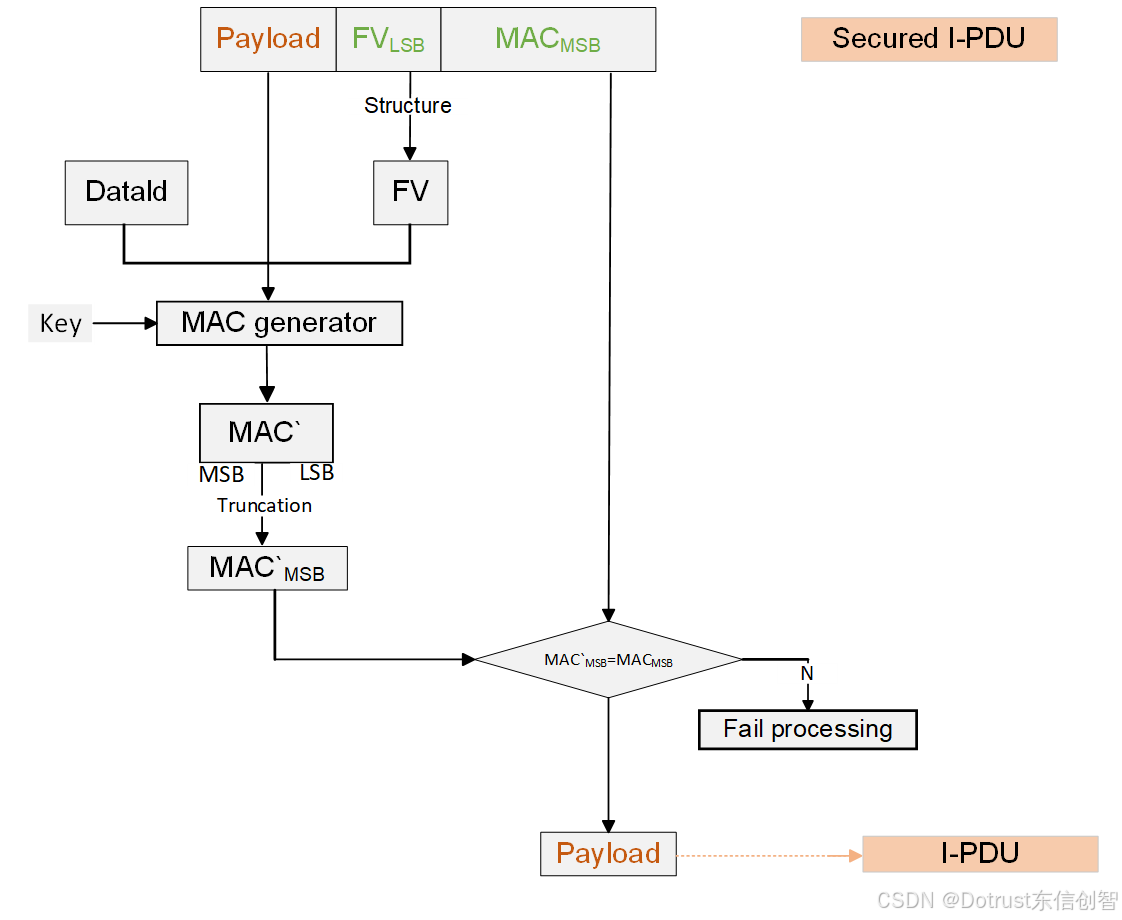

上图为安全报文验证过程。

该流程是SecOC验证安全报文FV和MAC正确性的过程。接收节点收到报文后，先将安全报文提交至SecOC进行MAC验证，验证通过的报文Payload提交上层应用。

测试流程：

步骤1：DUT KL30、KL15上电；

步骤2：仿真SecOC主节点发送同步报文，其中TripCnt等于最大值，ResetCnt等于1；

步骤3：仿真从节点发送安全报文<N_DTC_SecMsg_MAC_Verification_Failure_Set>次，其中TripCnt等于最大值，ResetCnt等于1，MsgCnt起始等于1；

步骤4：CANoe通过诊断服务读取DTC，判断DUT是否成功接收安全报文；

步骤5：仿真从节点接收到DUT发送的第一个安全报文，作为接收节点新鲜值构建时，TripCnt等于<TripCnt_Max>，ResetCnt等于1，MsgCnt等于1；

步骤6：CANoe验证仿真从节点是否成功接收DUT发送的安全报文。

步骤1：DUT KL30、KL15上电；

步骤2：仿真从节点根据最新同步值构建并发送安全报文；<N_DTC_SecMsg_MAC_Verification_Failure_Set>次，其中MsgCnt起始等于1；

步骤3：CANoe通过诊断服务读取DTC，判断DUT是否成功接收安全报文；

步骤4：仿真从节点在同步报文ResetCnt更新时，接收到DUT发送的第一个安全报文，作为接收节点新鲜值构建时，TripCnt和ResetCnt等于最新同步值，MsgCnt等于1；

步骤5：CANoe验证仿真从节点是否成功接收DUT发送的安全报文。

安全报文验证次数测试

安全报文最大尝试次数为可配置项，配置次数由开发者定义。

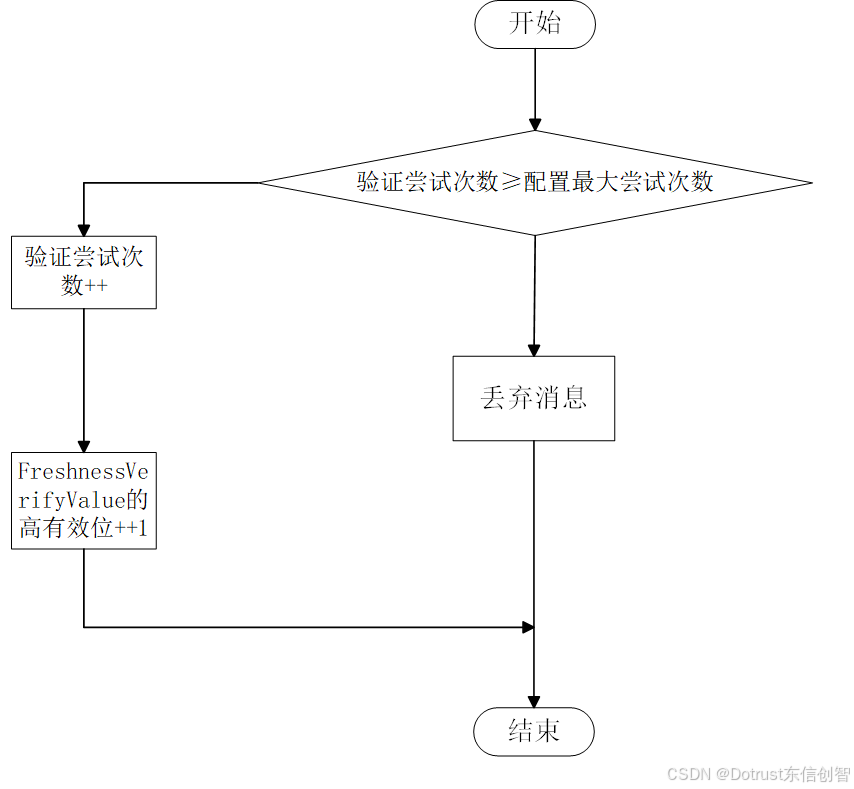

如果MAC值验证不通过，且尝试次数未超过最大验证尝试次数，则对待验证新鲜度值中消息计数器的高有效位（MsgCntUpper）进行自增处理，并继续尝试验证。否则，完全验证失败。

测试流程：

步骤1：DUT KL30、KL15上电；

步骤2：仿真主节点发送同步报文，其中TripCnt等于<TripCnt_Max>，ResetCnt等于1；

步骤3：仿真从节点发送安全报文，<N_DTC_SecMsg_MAC_Verification_Failure_Set>次，其中TripCnt等于<TripCnt_Max>，ResetCnt等于1，MsgCntLower起始等于1，MsgCntUpper等于<N_SecMsg_Verification_Max>；

步骤4：CANoe通过诊断服务读取DTC，判断DUT是否成功接收安全报文；DUT KL15下电；

步骤5：重复步骤3-4，其中步骤3中MsgCntUpper增加<N_SecMsg_Verification_Max>+1。

步骤1：DUT KL30、KL15上电；

步骤2：仿真从节点根据最新同步值构建并发送安全报文<N_DTC_SecMsg_MAC_Verification_Failure_Set>次，其中MsgCntLower起始等于1，MsgCntUpper等于<N_SecMsg_Verification_Max>；

步骤3：CANoe通过诊断服务读取DTC，判断DUT是否成功接收安全报文；DUT KL15下电；

步骤4：重复步骤2-3，其中步骤3中MsgCntUpper增加<N_SecMsg_Verification_Max>+1。

密钥学习流程测试

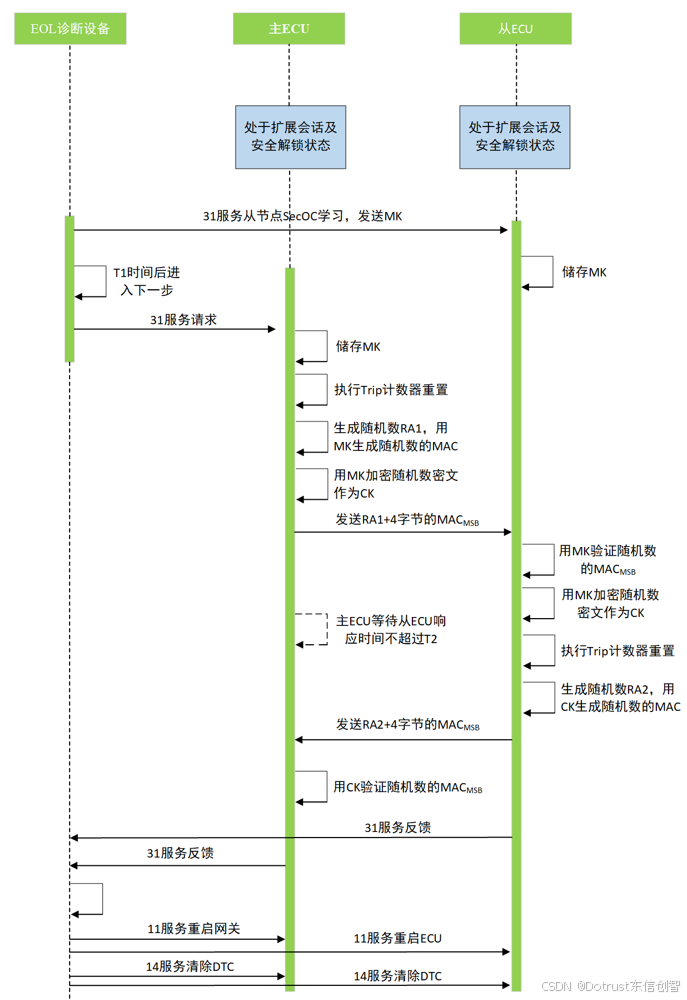

车辆下线时，所有ECU通过诊断写入主密钥（MK），通信密钥（CK）通过密钥学习流程写入，并对ECU的TripCnt计数器进行重置。

测试流程：

步骤1：使ECU进入扩展会话并完成安全访问解锁；

步骤2：诊断设备通知 ECU通信密钥学习，发送MK；

步骤3：主ECU完全访问解锁；

步骤4：激活主ECU通信密钥学习，发送MK；

步骤5：主ECU将RA1用MK生成MAC，将RA1和4字节的MACMSB发给从ECU；

步骤6：从ECU收到RA1和MACMSB，用MK校验MACMSB。校验通过后，利用同样的方式生成CK，并重置Tripcnt；

步骤7：从ECU生成新随机数RA2用CK生成MAC’，将RA2和4字节的MAC’MSB发送给主ECU；

步骤8：主ECU用CK校验RA2的MAC’MSB，校验通过证明学习成功，否则学习失败，并向诊断设备反馈学习结果。

安全报文防重放攻击测试

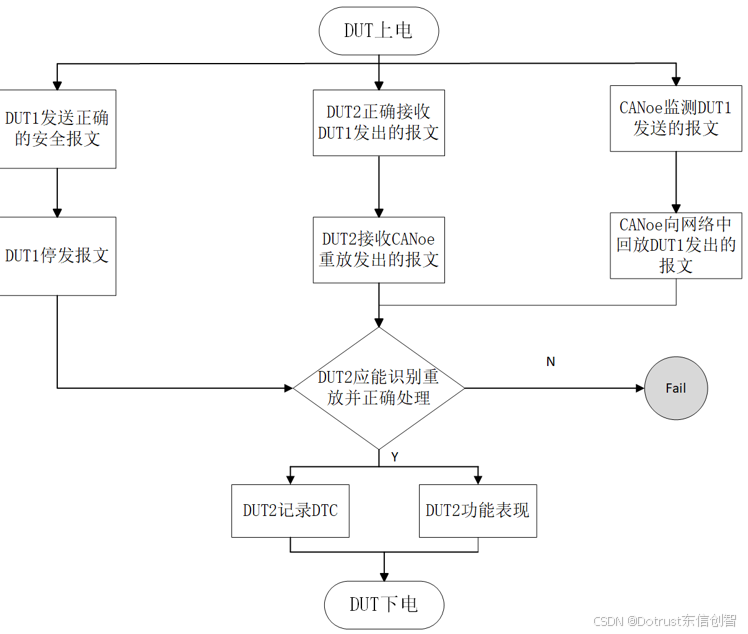

上图为防重放攻击测试流程图。

通过通讯仿真设备监控DUT1 发送给DUT2 的安全报文，在一段极短时间内，采用通讯仿真设备非法重播这条报文到总线上，观察DUT2 是否将其作为正常指令识别，具体可根据被测DUT 功能表现或DTC 判定。

上面为SecOC比较典型的自动化测试，除此之外，还有一些运行场景处理测试和新鲜度值管理测试等，包括上电启动处理测试、唤醒处理测试、网络管理处理测试、Bus-off处理测试以及发送接收节点新鲜度值构建测试等。

在汽车信息安全的领域中，SecOC所具备的身份验证和防重放防攻击的特点起到了至关重要的作用。本文介绍了SecOC的含义、原理、测试环境和测试流程，希望可以帮助大家对SecOC的使用和测试有更深一步的理解。
