DICOM之PixelSpaceing

自从入职新公司后，一直比较忙，人也更懒了，所以一直没有写新的博客。最近得闲，会把半年来学到的一些东西陆续分享给大家。



今天主要分享一下dicom图片中的像素间距的问题。

dicom中关于像素间距的tag主要有四个

1.     (0028,0030) [DS] PixelSpacing

 解释：校正或者修正后的像素间距

2.     (0028,0A02) [CS] PixelSpacingCalibrationType

 解释：像素间距校正类型（对于0028,0030值的解释）：两个枚举值

                                                   1）GEOMETRY         假定已知几何放大的倍数而做的几何校正

                                                   2 ) FIDUCIAL              图像的经过图像处理软件经过一定的基准而做的校正

3.     (0018,1164) [DS] ImagerPixelSpacing

解释：探测器前平面的像素间距，这个值不会被修改，它的存在是为了解释0028,0030这个校准后的值与校准前的值得对比。

4     (0018,1114) [DS] EstimatedRadiographicMagnificationFactor

解释：描述球管（射线源）距离探测器的距离和球管距离人体的距离的比值。

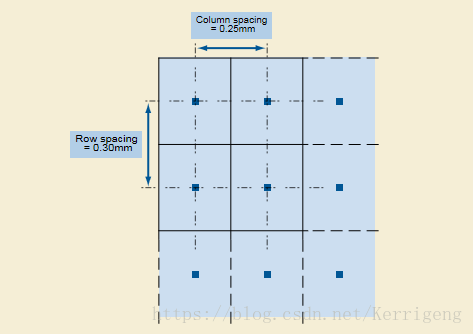

下图是一个像素间距描述的图：

需要注意的是像素是一个点，并不是一个矩形或者圆或者球。

下面来解释一下严格意义上这几个属性值得应用（使用优先级）

1.当PixelSpacing存在且PixelSpacingCalibrationType存在且ImagerPixelSpacing存在的情况下，我们应该使用PixelSpacing作为图像渲染过程中以及后面的长度测量，面积测量和图像标尺的像素间距。此时应该注明CALIBRATED

2.当PixelSpacing不存在且ImagerPixelSpacing存在且EstimatedRadiographicMagnificationFactor存在的情况下，我们应该使用(ImagerPixelSpacing/EstimatedRadiographicMagnificationFactor)的结果做为像素间距。此时应该注明MAGNIFIED

3.当ImagerPixelSpacing存在且PixelSpacing不存在且EstimatedRadiographicMagnificationFactor不存在的情况下，我们应该使用ImagerPixelSpacing作为像素间距，此时应该注明DETECTOR



在实际的应用中，由于医疗器械厂商对于DICOM协议的支持程度并不完美，对于很细节的TAG支持并不友好，所以我们遇到的远远不止上面列出的三个情况，本文并不能得出一个全面适应市场上所有图像的像素间距使用优先级，在此抛砖引玉，欢迎大家探讨。
