文章目录

前言

TFT-LCD 因其厚度薄且画面质量优异，可以实现信息的高速度、高亮度及高对比度显示，已广泛应用于图像显示系统中。虽然TFT-LCD 具有良好的显示性能，但TFT-LCD 的驱动信号非常复杂，同时外围的控制单元需要处理的数据量非常大，以一个分辨率为640×480的彩色TFT-LCD 为例，显示一幅彩色图像就需要处理900kbyte的数据量，这对于传统的单片机等处理器显得无能为力。由于图像数据量大，图像大都采用压缩后再存储，其中jpeg (joint photographicexperts group)格式的压缩图像应用最为广泛。

一、模块介绍

1. 简介

TFT-LCD 即薄膜晶体管液晶显示器，其英文全称为：Thin Film Transistor-Liquid CrystalDisplay。TFT-LCD 与无源 TN-LCD、STN-LCD 的简单矩阵不同，它在液晶显示屏的每一个象素上都设置有一个薄膜晶体管（TFT），可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。TFT-LCD 也被叫做真彩液晶显示器。

该模块有如下特点：

  1. 2.4’/2.8’/3.5’/4.3’/7’ 5 种大小的屏幕可选。
  2. 320×240 的分辨率（3.5’分辨率为:320480，4.3’和 7’分辨率为800480）。
  3. 16 位真彩显示。
  4. 自带触摸屏，可以用来作为控制输入。

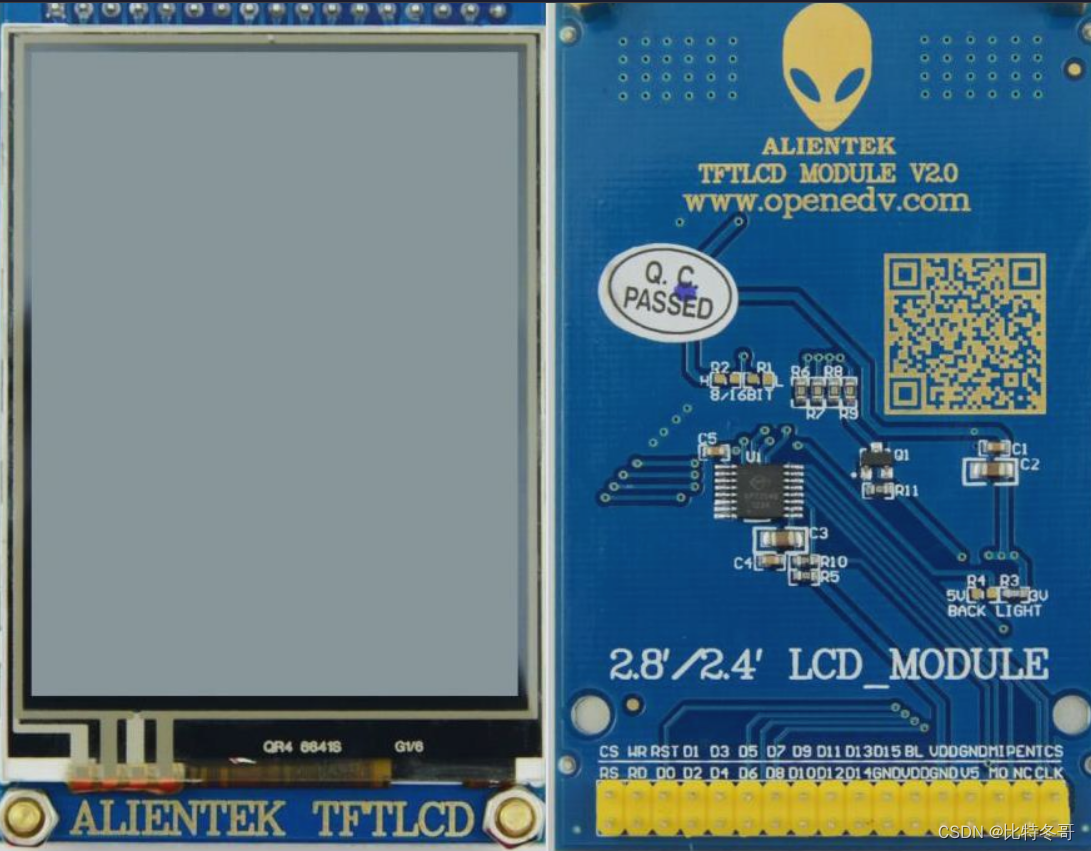

我们以 2.8 寸的 ALIENTEK TFTLCD 模块为例介绍，该模块支持 65K 色显示，显示分辨率为 320×240，接口为 16 位的 80 并口，自带触摸屏。
在这里插入图片描述

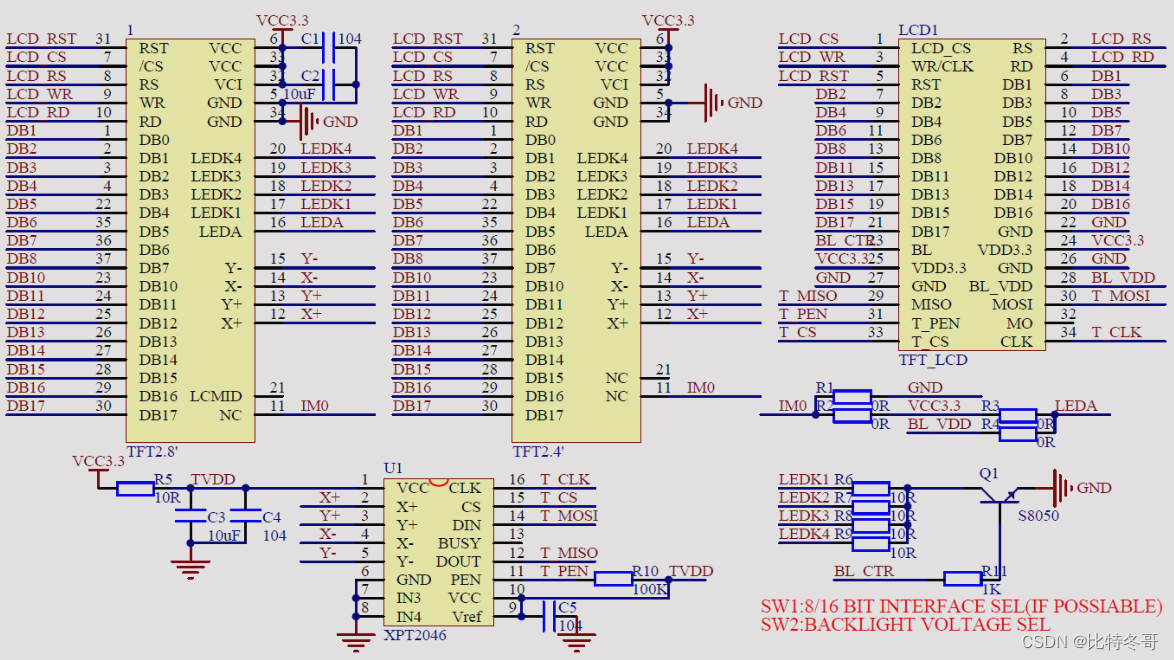

模块原理图如图 18.1.1.2 所示：
在这里插入图片描述

2. 引脚功能

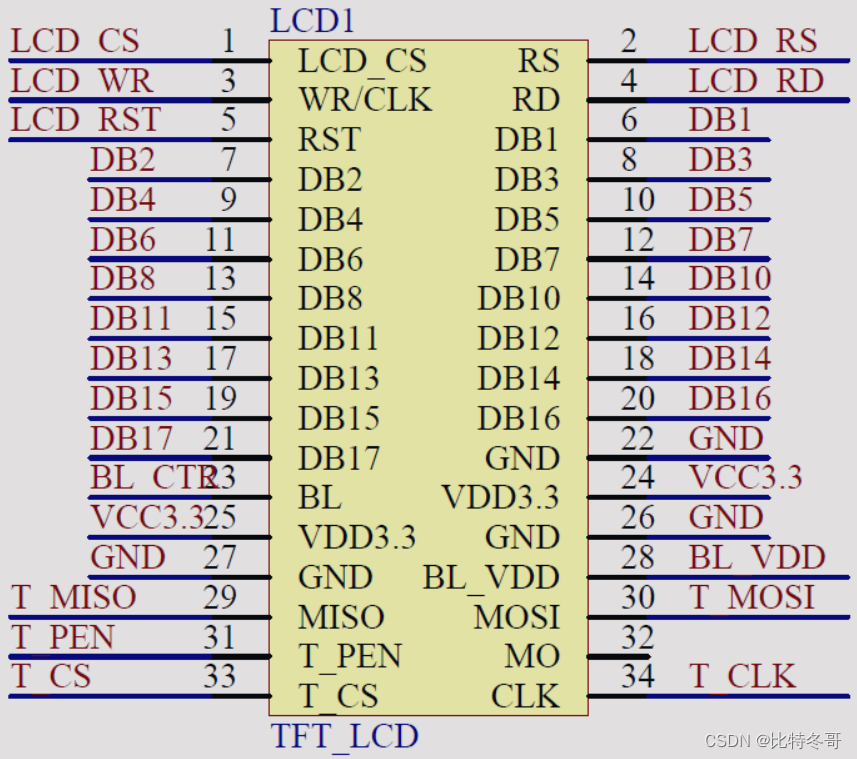

TFTLCD 模块采用 2*17 的 2.54 公排针与外部连接，接口定义如图所示：
在这里插入图片描述
从图可以看出：ALIENTEK TFTLCD 模块采用 16 位的并方式与外部连接。之所以不采用 8 位的方式，是因为彩屏的数据量比较大，尤其在显示图片的时候，如果用 8 位数据线，就会比 16 位方式慢一倍以上，我们当然希望速度越快越好，所以我们选择 16 位的接口。

该模块的 80 并口有如下一些信号线：

  1. CS：TFTLCD 片选信号。
  2. WR：向 TFTLCD 写入数据。
  3. RD：从 TFTLCD 读取数据。
  4. D[15：0]：16 位双向数据线。
  5. RST：硬复位 TFTLCD。
  6. RS：命令/数据标志（0，读写命令；1，读写数据）

需要说明的是，TFTLCD模块的RST信号线是直接接到STM32的复位脚上，并不由软件控制，这样可以省下来一个 IO口。另外我们还需要一个背光控制线来控制TFTLCD 的背光。所以，我们总共需要的 IO口数目为 21 个。这里还需要注意，我们标注的DB1DB8，DB10DB17，是相对于 LCD 控制 IC 标注的，实际上大家可以把他们就等同于 D0~D15，这样理解起来就比较简单一点。

3. 模块通信和指令集

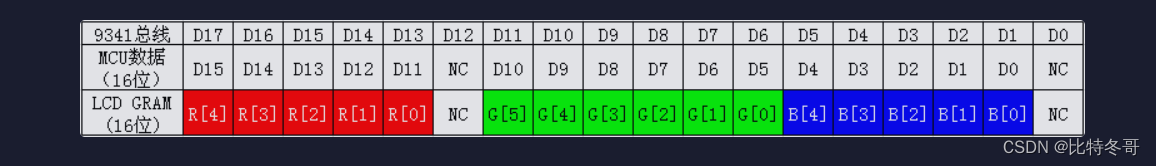

ILI9341 液晶控制器自带显存，其显存总大小为 172800（24032018/8），即 18 位模式（26万色）下的显存量。在 16 位模式下，ILI9341 采用 RGB565 格式存储颜色数据，此时 ILI9341的 18 位数据线与 MCU 的 16 位数据线以及 LCD GRAM 的对应关系如图所示：
在这里插入图片描述
从图中可以看出，ILI9341 在 16 位模式下面，数据线有用的是：D17~D13 和 D11~D1，D0和 D12 没有用到，实际上在我们 LCD 模块里面，ILI9341 的 D0 和 D12 压根就没有引出来，这样，ILI9341 的 D17~D13 和 D11~D1 对应 MCU 的 D15~D0。

这样 MCU 的 16 位数据，最低 5 位代表蓝色，中间 6 位为绿色，最高 5 位为红色。数值越大，表示该颜色越深。另外，特别注意 ILI9341 所有的指令都是 8 位的（高 8 位无效，且参数除了读写 GRAM 的时候是 16 位，其他操作参数，都是 8 位的，这个和 ILI9320 等驱动器不一样，必须加以注意。

接下来，我们介绍一下 ILI9341 的几个重要命令：0XD3，0X36，0X2A，0X2B，0X2C，0X2E 等 6 条指令。

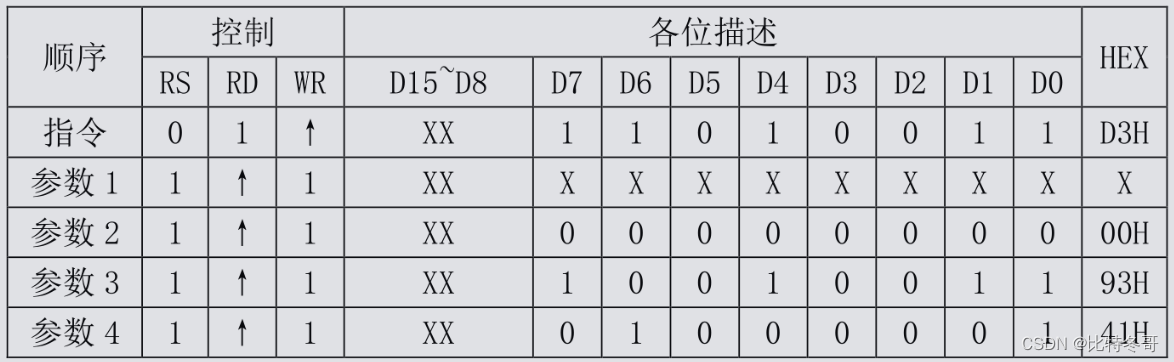

  1. 0XD3：这个是读 ID4 指令，用于读取 LCD 控制器的 ID，该指令如图所示：
    在这里插入图片描述
    从上表可以看出，0XD3 指令后面跟了 4 个参数，最后 2 个参数，读出来是 0X93 和 0X41，刚好是我们控制器 ILI9341 的数字部分，从而，通过该指令，即可判别所用的 LCD 驱动器是什么型号。这样，我们的代码，就可以根据控制器的型号去执行对应驱动 IC 的初始化代码，从而兼容不同驱动 IC 的屏，使得一个代码支持多款 LCD。

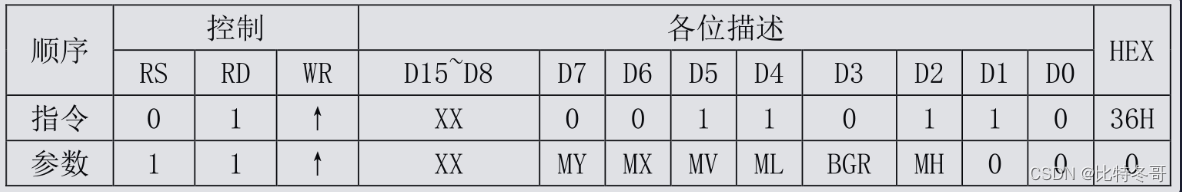

  2. 0X36：这是存储访问控制指令，可以控制 ILI9341 存储器的读写方向，简单的说，就是在连续写 GRAM 的时候，可以控制 GRAM 指针的增长方向，从而控制显示方式（读 GRAM 也是一样）。该指令如图所示：
    在这里插入图片描述

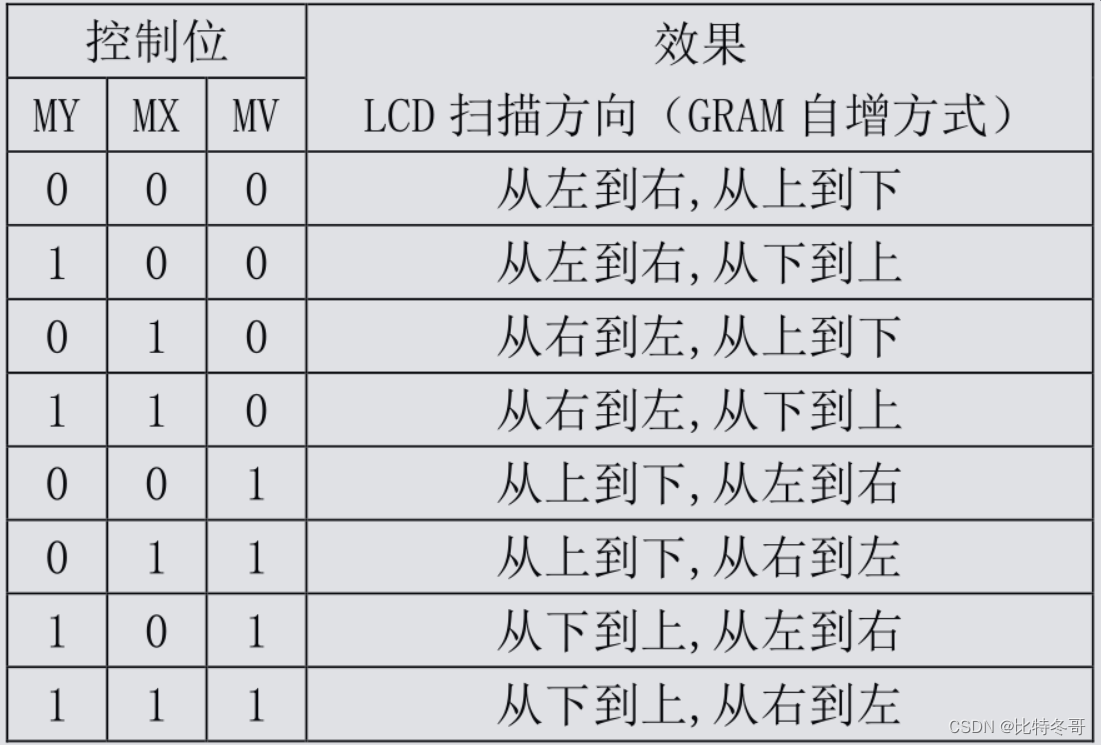

    从上表可以看出，0X36 指令后面，紧跟一个参数，这里我们主要关注：MY、MX、MV这三个位，通过这三个位的设置，我们可以控制整个 ILI9341 的全部扫描方向，如图所示：
    在这里插入图片描述
    这样，我们在利用 ILI9341 显示内容的时候，就有很大灵活性了，比如显示 BMP 图片，BMP 解码数据，就是从图片的左下角开始，慢慢显示到右上角。如果设置 LCD 扫描方向为从左到右，从下到上，那么我们只需要设置一次坐标，然后就不停的往 LCD 填充颜色数据即可，这样可以大大提高显示速度。

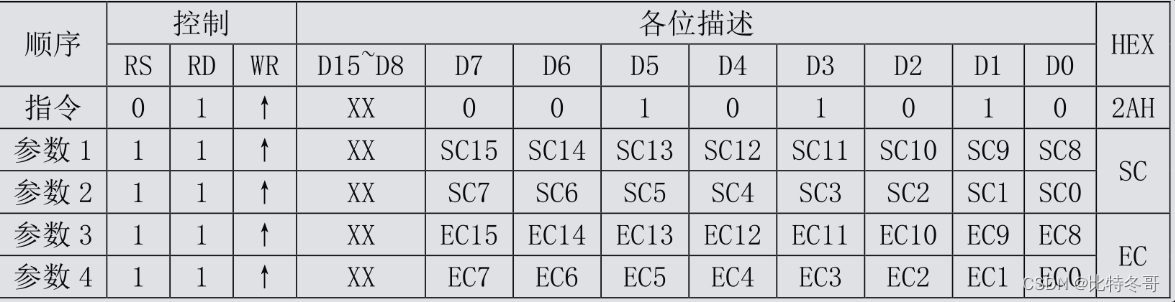

  3. 0X2A：这是列地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置横坐标（x 坐标），该指令如图所示：
    在这里插入图片描述
    在默认扫描方式时，该指令用于设置 x 坐标，该指令带有 4 个参数，实际上是 2 个坐标值：SC 和 EC，即列地址的起始值和结束值，SC必须小于等于 EC，且 0≤SC/EC≤239。一般在设置 x 坐标的时候，我们只需要带 2 个参数即可，也就是设置 SC 即可，因为如果 EC 没有变化，我们只需要设置一次即可（在初始化 ILI9341 的时候设置），从而提高速度。

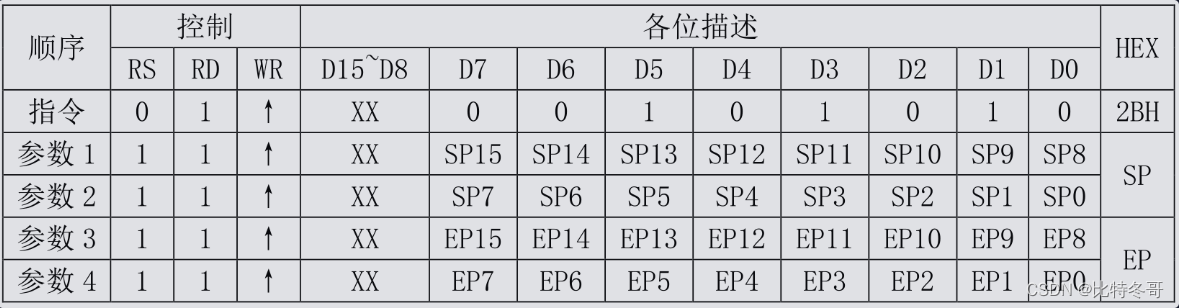

  4. 0X2B：与 0X2A 指令类似，是页地址设置指令。在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置纵坐标（y 坐标）。该指令如图所示：
    在这里插入图片描述
    在默认扫描方式时，该指令用于设置 y 坐标，该指令带有 4 个参数，实际上是 2 个坐标值：SP 和 EP，即页地址的起始值和结束值，SP 必须小于等于 EP，且 0≤SP/EP≤319。一般在设置y 坐标的时候，我们只需要带 2 个参数即可，也就是设置 SP 即可，因为如果 EP 没有变化，我们只需要设置一次即可（在初始化 ILI9341 的时候设置），从而提高速度。

  5. 0X2C：该指令是写 GRAM 指令，在发送该指令之后，我们便可以往 LCD的 GRAM 里面写入颜色数据了，该指令支持连续写，指令描述如图所示：
    在这里插入图片描述
    从上表可知，在收到指令0X2C之后，数据有效位宽变为16位，我们可以连续写入 LCD-GRAM 值，而 GRAM 的地址将根据 MY/MX/MV 设置的扫描方向进行自增。例如：假设设置的是从左到右，从上到下的扫描方式，那么设置好起始坐标（通过 SC，SP 设置）后，每写入一个颜色值，GRAM 地址将会自动自增 1（SC++），如果碰到 EC，则回到 SC，同时 SP++，一直到坐标：EC，EP 结束，其间无需再次设置的坐标，从而大大提高写入速度。

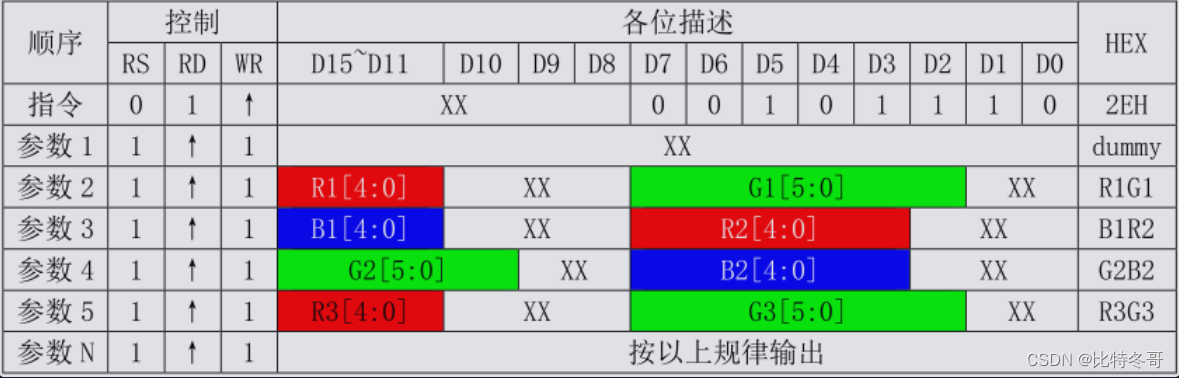

  6. 0X2E：该指令是读 GRAM 指令，用于读取 ILI9341 的显存（GRAM），该指令在 ILI9341 的数据手册上面的描述是有误的，真实的输出情况如图所示：
    在这里插入图片描述
    该指令用于读取 GRAM，如图所示，ILI9341 在收到该指令后，第一次输出的是dummy数据，也就是无效的数据，第二次开始，读取到的才是有效的 GRAM 数据（从坐标：SC，SP 开始），输出规律为：每个颜色分量占 8 个位，一次输出 2 个颜色分量。比如：第一次输出是 R1G1，随后的规律为：B1R2→G2B2→R3G3→B3R4→G4B4→R5G5… 以此类推。如果我们只需要读取一个点的颜色值，那么只需要接收到参数 3 即可，如果要连续读取（利用 GRAM地址自增，方法同上），那么就按照上述规律去接收颜色数据。

二、工作流程

一般 TFTLCD 模块的使用流程如图：
在这里插入图片描述
任何 LCD，使用流程都可以简单的用以上流程图表示。其中硬复位和初始化序列，只需要执行一次即可。而画点流程就是：设置坐标→写 GRAM 指令→写入颜色数据，然后在 LCD 上面，我们就可以看到对应的点显示我们写入的颜色了。

读点流程为：设置坐标→读 GRAM 指令→读取颜色数据，这样就可以获取到对应点的颜色数据了。

以上只是最简单的操作，也是最常用的操作，有了这些操作，一般就可以正常使用 TFTLCD了。接下来我们将该模块（2.8 寸屏模块）用来来显示字符和数字，通过以上介绍，我们可以得出 TFTLCD 显示需要的相关设置步骤如下：

  1. 设置 STM32F1 与 与 TFTLCD 模块相连接的 IO 。

这一步，先将我们与 TFTLCD 模块相连的 IO 口进行初始化，以便驱动 LCD。我们可以使用FSMC。

  1. 初始化 TFTLCD 模块。

即初始化序列，这里我们没有硬复位 LCD，因为精英 STM32F103 的 LCD 接口，将 TFTLCD 的 RST 同 STM32F1 的 RESET 连接在一起了，只要按下开发板的 RESET 键，就会对 LCD 进行硬复位。初始化序列，就是向 LCD 控制器写入一系列的设置值（比如伽马校准），这些初始化序列一般 LCD 供应商会提供给客户，我们直接使用这些序列即可，不需要深入研究。在初始化之后，LCD 才可以正常使用。

  1. 通过函数将字符和数字显示到 TFTLCD 模块上。

这一步则通过图左侧的流程，即：设置坐标→写 GRAM 指令→写 GRAM 来实现，但是这个步骤，只是一个点的处理，我们要显示字符/数字，就必须要多次使用这个步骤，从而达到显示字符/数字的目的，所以需要设计一个函数来实现数字/字符的显示，之后调用该函数，就可以实现数字/字符的显示了。

三、程序设计

1. 写数据

//写寄存器函数
//regval:寄存器值
void LCD_WR_REG(u16 regval)
{
	LCD->LCD_REG=regval;//写入要写的寄存器序号
}

//写LCD数据
//data:要写入的值
void LCD_WR_DATA(u16 data)
{
	LCD->LCD_RAM=data;
}

//写寄存器
//LCD_Reg:寄存器地址
//LCD_RegValue:要写入的数据
void LCD_WriteReg(u16 LCD_Reg,u16 LCD_RegValue)
{
	LCD->LCD_REG = LCD_Reg;		//写入要写的寄存器序号
	LCD->LCD_RAM = LCD_RegValue;//写入数据
}

//开始写GRAM
void LCD_WriteRAM_Prepare(void)
{
 	LCD->LCD_REG=lcddev.wramcmd;
}
//LCD写GRAM
//RGB_Code:颜色值
void LCD_WriteRAM(u16 RGB_Code)
{
	LCD->LCD_RAM = RGB_Code;//写十六位GRAM
}

2. 读数据

//读LCD数据
//返回值:读到的值
u16 LCD_RD_DATA(void)
{
	vu16 ram;			//防止被优化
	ram=LCD->LCD_RAM;
	return ram;
}

//读寄存器
//LCD_Reg:寄存器地址
//返回值:读到的数据
u16 LCD_ReadReg(u16 LCD_Reg)
{
	LCD_WR_REG(LCD_Reg);		//写入要读的寄存器序号
	delay_us(5);
	return LCD_RD_DATA();		//返回读到的值
}

//从ILI93xx读出的数据为GBR格式，而我们写入的时候为RGB格式。
//通过该函数转换
//c:GBR格式的颜色值
//返回值：RGB格式的颜色值
u16 LCD_BGR2RGB(u16 c)
{
	u16  r,g,b,rgb;
	b=(c>>0)&0x1f;
	g=(c>>5)&0x3f;
	r=(c>>11)&0x1f;
	rgb=(b<<11)+(g<<5)+(r<<0);
	return(rgb);
}

u16 LCD_ReadPoint(u16 x,u16 y)
{
 	u16 r=0,g=0,b=0;
	if(x>=lcddev.width||y>=lcddev.height)return 0;	//超过了范围,直接返回
	LCD_SetCursor(x,y);
	if(lcddev.id==0X9341||lcddev.id==0X6804||lcddev.id==0X5310||lcddev.id==0X1963)LCD_WR_REG(0X2E);//9341/6804/3510/1963 发送读GRAM指令
	else if(lcddev.id==0X5510)LCD_WR_REG(0X2E00);	//5510 发送读GRAM指令
	else LCD_WR_REG(0X22);      		 			//其他IC发送读GRAM指令
	if(lcddev.id==0X9320)opt_delay(2);				//FOR 9320,延时2us
 	r=LCD_RD_DATA();								//dummy Read
	if(lcddev.id==0X1963)return r;					//1963直接读就可以
	opt_delay(2);
 	r=LCD_RD_DATA();  		  						//实际坐标颜色
 	if(lcddev.id==0X9341||lcddev.id==0X5310||lcddev.id==0X5510)		//9341/NT35310/NT35510要分2次读出
 	{
		opt_delay(2);
		b=LCD_RD_DATA();
		g=r&0XFF;		//对于9341/5310/5510,第一次读取的是RG的值,R在前,G在后,各占8位
		g<<=8;
	}
	if(lcddev.id==0X9325||lcddev.id==0X4535||lcddev.id==0X4531||lcddev.id==0XB505||lcddev.id==0XC505)return r;	//这几种IC直接返回颜色值
	else if(lcddev.id==0X9341||lcddev.id==0X5310||lcddev.id==0X5510)return (((r>>11)<<11)|((g>>10)<<5)|(b>>11));//ILI9341/NT35310/NT35510需要公式转换一下
	else return LCD_BGR2RGB(r);						//其他IC
}

3. 初始化

//初始化lcd
//该初始化函数可以初始化各种ILI93XX液晶,但是其他函数是基于ILI9320的!!!
//在其他型号的驱动芯片上没有测试!
void LCD_Init(void)
{
 	GPIO_InitTypeDef GPIO_InitStructure;
	FSMC_NORSRAMInitTypeDef  FSMC_NORSRAMInitStructure;
    FSMC_NORSRAMTimingInitTypeDef  readWriteTiming;
	FSMC_NORSRAMTimingInitTypeDef  writeTiming;

    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC,ENABLE);	//使能FSMC时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOD|RCC_APB2Periph_GPIOE|RCC_APB2Periph_GPIOG,ENABLE);//使能PORTB,D,E,G以及AFIO复用功能时钟


 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;				 //PB0 推挽输出 背光
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);

 	//PORTD复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_14|GPIO_Pin_15;				 //	//PORTD复用推挽输出
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; 		 //复用推挽输出
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOD, &GPIO_InitStructure);

	//PORTE复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_12|GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15;				 //	//PORTD复用推挽输出
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; 		 //复用推挽输出
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOE, &GPIO_InitStructure);

   	//	//PORTG12复用推挽输出 A0
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_12;	 //	//PORTD复用推挽输出
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; 		 //复用推挽输出
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOG, &GPIO_InitStructure);

  readWriteTiming.FSMC_AddressSetupTime = 0x01;	 //地址建立时间（ADDSET）为2个HCLK 1/36M=27ns
  readWriteTiming.FSMC_AddressHoldTime = 0x00;	 //地址保持时间（ADDHLD）模式A未用到
  readWriteTiming.FSMC_DataSetupTime = 0x0f;		 // 数据保存时间为16个HCLK,因为液晶驱动IC的读数据的时候，速度不能太快，尤其对1289这个IC。
  readWriteTiming.FSMC_BusTurnAroundDuration = 0x00;
  readWriteTiming.FSMC_CLKDivision = 0x00;
  readWriteTiming.FSMC_DataLatency = 0x00;
  readWriteTiming.FSMC_AccessMode = FSMC_AccessMode_A;	 //模式A
  .......
  .......
  }

4. 开启/关闭显示

//LCD开启显示
void LCD_DisplayOn(void)
{
	if(lcddev.id==0X9341||lcddev.id==0X6804||lcddev.id==0X5310||lcddev.id==0X1963)LCD_WR_REG(0X29);	//开启显示
	else if(lcddev.id==0X5510)LCD_WR_REG(0X2900);	//开启显示
	else LCD_WriteReg(0X07,0x0173); 				 	//开启显示
}

//LCD关闭显示
void LCD_DisplayOff(void)
{
	if(lcddev.id==0X9341||lcddev.id==0X6804||lcddev.id==0X5310||lcddev.id==0X1963)LCD_WR_REG(0X28);	//关闭显示
	else if(lcddev.id==0X5510)LCD_WR_REG(0X2800);	//关闭显示
	else LCD_WriteReg(0X07,0x0);//关闭显示
}

5. 显示函数

//显示数字,高位为0,还是显示
//x,y:起点坐标
//num:数值(0~999999999);
//len:长度(即要显示的位数)
//size:字体大小
//mode:
//[7]:0,不填充;1,填充0.
//[6:1]:保留
//[0]:0,非叠加显示;1,叠加显示.
void LCD_ShowxNum(u16 x,u16 y,u32 num,u8 len,u8 size,u8 mode)
{
	u8 t,temp;
	u8 enshow=0;
	for(t=0;t<len;t++)
	{
		temp=(num/LCD_Pow(10,len-t-1))%10;
		if(enshow==0&&t<(len-1))
		{
			if(temp==0)
			{
				if(mode&0X80)LCD_ShowChar(x+(size/2)*t,y,'0',size,mode&0X01);
				else LCD_ShowChar(x+(size/2)*t,y,' ',size,mode&0X01);
 				continue;
			}else enshow=1;

		}
	 	LCD_ShowChar(x+(size/2)*t,y,temp+'0',size,mode&0X01);
	}
}

//显示字符串
//x,y:起点坐标
//width,height:区域大小
//size:字体大小
//*p:字符串起始地址
void LCD_ShowString(u16 x,u16 y,u16 width,u16 height,u8 size,u8 *p)
{
	u8 x0=x;
	width+=x;
	height+=y;
    while((*p<='~')&&(*p>=' '))//判断是不是非法字符!
    {
        if(x>=width){x=x0;y+=size;}
        if(y>=height)break;//退出
        LCD_ShowChar(x,y,*p,size,0);
        x+=size/2;
        p++;
    }
}

//在指定位置显示一个字符
//x,y:起始坐标
//num:要显示的字符:" "--->"~"
//size:字体大小 12/16/24
//mode:叠加方式(1)还是非叠加方式(0)
void LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode)
{
    u8 temp,t1,t;
	u16 y0=y;
	u8 csize=(size/8+((size%8)?1:0))*(size/2);		//得到字体一个字符对应点阵集所占的字节数
 	num=num-' ';//得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库）
	for(t=0;t<csize;t++)
	{
		if(size==12)temp=asc2_1206[num][t]; 	 	//调用1206字体
		else if(size==16)temp=asc2_1608[num][t];	//调用1608字体
		else if(size==24)temp=asc2_2412[num][t];	//调用2412字体
		else return;								//没有的字库
		for(t1=0;t1<8;t1++)
		{
			if(temp&0x80)LCD_Fast_DrawPoint(x,y,POINT_COLOR);
			else if(mode==0)LCD_Fast_DrawPoint(x,y,BACK_COLOR);
			temp<<=1;
			y++;
			if(y>=lcddev.height)return;		//超区域了
			if((y-y0)==size)
			{
				y=y0;
				x++;
				if(x>=lcddev.width)return;	//超区域了
				break;
			}
		}
	}
}

//画矩形
//(x1,y1),(x2,y2):矩形的对角坐标
void LCD_DrawRectangle(u16 x1, u16 y1, u16 x2, u16 y2)
{
	LCD_DrawLine(x1,y1,x2,y1);
	LCD_DrawLine(x1,y1,x1,y2);
	LCD_DrawLine(x1,y2,x2,y2);
	LCD_DrawLine(x2,y1,x2,y2);
}
//在指定位置画一个指定大小的圆
//(x,y):中心点
//r    :半径
void LCD_Draw_Circle(u16 x0,u16 y0,u8 r)
{
	int a,b;
	int di;
	a=0;b=r;
	di=3-(r<<1);             //判断下个点位置的标志
	while(a<=b)
	{
		LCD_DrawPoint(x0+a,y0-b);             //5
 		LCD_DrawPoint(x0+b,y0-a);             //0
		LCD_DrawPoint(x0+b,y0+a);             //4
		LCD_DrawPoint(x0+a,y0+b);             //6
		LCD_DrawPoint(x0-a,y0+b);             //1
 		LCD_DrawPoint(x0-b,y0+a);
		LCD_DrawPoint(x0-a,y0-b);             //2
  		LCD_DrawPoint(x0-b,y0-a);             //7
		a++;
		//使用Bresenham算法画圆
		if(di<0)di +=4*a+6;
		else
		{
			di+=10+4*(a-b);
			b--;
		}
	}
}
.........
.........
.........

6. 示例

int main(void)
 {
 	u8 x=0;
	u8 lcd_id[12];			//存放LCD ID字符串
	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	 //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	uart_init(115200);	 	//串口初始化为115200
	LCD_Init();
	POINT_COLOR=RED;
  	while(1)
	{
		POINT_COLOR=RED;
		LCD_ShowString(30,200,400,400,24," Bit_DongGe");  //显示" Bit_DongGe"
		LCD_ShowString(40,130,200,12,24,"2022/5/23");  //显示"2022/5/23"
		LCD_ShowxNum(80,160,666,3,24,0);   //显示“666”
		LCD_Draw_Circle(100,180,100);   //显示圆心为(100,180),半径为100的圆圈
	    x++;
		if(x==12)x=0;
		LED0=!LED0;
		delay_ms(1000);

	}
}

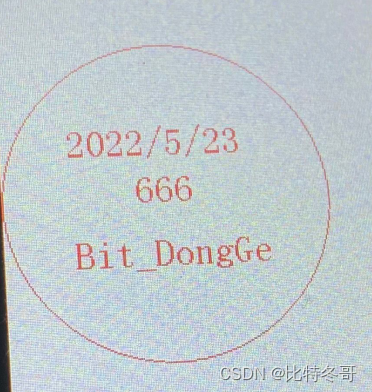

显示展示：

在这里插入图片描述

stm32 TFTLCD驱动原理（一）
ZenNaiHeQiao的专栏
08-27 2万+
stm32 TFTLCD驱动原理
TFTLCD模块
yuge0123的博客
06-21 1079
ALIENTEK提供的 2.8寸 TFTLCD模块，其驱动芯片有很多种类型，比如有：ILI9320/ILI9325/ILI9328/ILI9341/SSD1289/LGDP4531/LGDP4535/R61505/ SPFD5408/ RM68021 等(具体的型号，大家可以通过下载本章实验代码，通过串口或者 LCD 显示查看)，这里我们仅以 ILI9320 控制器为例进行介绍，其他的控制基本
5.LCD1602显示屏
最新发布
2401_89062879的博客
02-26 1652
 本章全面介绍 LCD1602，包括硬件特性、指令、使用方法及代码实现。讲解各引脚功能、常用指令作用，给出初始化等代码。多个显示函数可实现字符、数字等显示。
ATK-7‘ TFTLCD 模块介绍
weichen_78的博客
01-09 1288
ATK-7’TFTLCD电容触摸屏模块，是ALIENTEK生产的一款高性能7寸电容触摸屏模块，该模块屏幕分辨率为800*480，16位真彩显示，模块自带LCD控制器，拥有多达8MB的显存，能提供8页的显存，并支持任意点颜色读取。模块采用电容触摸屏，支持5点同时触摸，具有非常好的操控效果。同时，模块还提供了镜像翻转、背光控制等功能，方便用户使用。
tft液晶屏接口定义
07-11
TFT-LCD就是指用TFT控制液晶像素的液晶屏，它是众多LCD中最常用的一类。
TFT-LCD显示屏（1.8寸 STM32）
qq_44016222的博客
09-23 6810
TFT-LCD全称即薄膜晶体管液晶显示器，是多数液晶显示器的一种，使用薄膜晶体管技术改善影象品质。它在液晶显示屏的每一个像素上都设置有一个薄膜晶体管（TFT），可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。TFT-LCD也被叫做真彩液晶显示器。TFT-LCD显示屏（1.8寸 STM32）（资料分享见文末）
485串口测试工具软件_探索者 STM32F407 开发板资料连载第三十一章 485 实验
weixin_39968266的博客
11-24 621
1)实验平台：alientek 阿波罗 STM32F767 开发板2)摘自《STM32F7 开发指南(HAL 库版)》关注官方微信号公众号，获取更多资料：正点原子第三十一章 485 实验本章我们将向大家介绍如何使用 STM32F4 的串口实现 485 通信(半双工)。在本章中，我们将使用 STM32F4 的串口 2 来实现两块开发板之间的 485 通信，并将结果显示在 TFTLCD 模块上。本章分...
TFT-LCD液晶显示器的操作原理
03-19
TFT-LCD液晶显示器的操作原理涉及液晶技术、显示原理、显示材料等多个方面。液晶显示器（Liquid Crystal Display，简称LCD）是一种利用液晶材料来控制光线通过，从而产生图像的显示设备。TFT（Thin Film Transistor...
基于FPGA的TFT-LCD液晶显示模块设计.pdf
07-13
基于FPGA的TFT-LCD液晶显示模块设计的知识点可以从以下几个方面进行阐述： 1. FPGA技术概述： 现场可编程门阵列（Field Programmable Gate Array，FPGA）是一种可以通过编程来实现特定逻辑功能的集成电路。FPGA由可...
STM32F103ZET6驱动TFT-LCD液晶屏程序
10-17
在本项目中，我们将关注如何使用STM32F103ZET6驱动TFT-LCD液晶显示屏。 TFT-LCD（薄膜晶体管液晶显示器）是一种常见的彩色显示技术，具有高对比度、高分辨率和宽视角等特点。在嵌入式系统中，驱动TFT-LCD通常需要微...
LTPS/TFT-LCD,LTPS/TFT-LCD是什么意思
07-11
然而，这些问题并未阻碍LTPS-TFTLCD在中小尺寸显示面板应用上的优势。 此外，TFT-LCD相较于传统的TN液晶显示器，具有更高的对比度和色彩表现，响应时间也更短，因此常被俗称为“真彩”显示。TFT-LCD的主要特点为每...
TFT LCD 液晶显示器的驱动原理.pdf
09-29
TFT LCD 液晶显示器的驱动原理 介绍有关液晶显示器操作的基本原理, 那是针对液晶本身的特性,与TFT LCD本身结构上的操作原理来做介绍。
TFT LCD驱动原理.pdf
02-10
很好，很实用的液晶资料。
tft的教程彩屏使用模块
01-01
关于触屏的编程 LCD_CS =0; //打开片选使能 for(k=0;k<8;k++) //刷图片 { for(j=0;j<6;j++) { for(k=0;k<10;k++) { Address_set(40*j,40*k,40*j+39,40*k+39); for(i=0;i<1600;i++) { Lcd_Write_Data(image[i*2+1][k],image[i*2][k]); } } } LCD_CS =1; //关闭片选使能
TFT-LCD液晶屏的曲线调整方法分析.pdf
10-28
为了提升显示效果和用户视觉体验，对TFT-LCD液晶屏进行曲线调整至关重要。本文主要探讨了TFT-LCD液晶屏曲线调整的必要性，详细阐述了调整方法，并介绍了相关的应用情况。 1. 曲线调整的必要性 TFT-LCD液晶屏的显示...
液晶屏接口定义_简介TFT-LCD液晶屏接口类型之LVDS接口
weixin_39946029的博客
11-11 4622
大家如果对液晶屏有所了解就知道，TFT-LCD实际上是一种组件，就是液晶屏组件，主要由液晶面板，背光源，均光膜，行列驱动电路与时序控制电路也就是我们所知的逻辑板组成。普通的TFT-LCD接口是指液晶屏组件与主板就是逻辑板屏口的信号输入。在众多液晶显示中，TFT-LCD接口有很多种类比如TTL(RGB)、LVDS、EDP、RSDS、TMDS等多种类型，其中，前面三种用得较多，这里我们来说说LVDS...
STM32 原子教我学模块（TFTLCD)
weixin_42442319的博客
07-20 729
ZHANWEI
TFT-LCD液晶屏驱动设计与验证
qq_45956475的博客
08-26 764
tft_lcd的HE驱动模式和vga的驱动非常像，可以根据vga驱动工程进行改写，只需要替换其中的时序参数即可。本部分回顾了vga驱动中一个重要的问题：把ctrl模块和pic模块分开，要对ctrl模块的rgb_tft输出进行进行提前一个像素输出操作。
市占率最高的显示器件，TFT_LCD的驱动系统设计--Part 1
littlemingg的博客
08-31 3460
前序文章，讨论过TFT（薄膜晶体管），分析了其结构、操作原理以及电流电压特性，并引出了借助薄膜晶体管设计的LCD屏幕的要点，本文章主要讨论的是关于TFT-LCD的整体驱动电路系统的设计。 驱动系统主要分为三大类，扫描驱动电路设计、资料驱动电路设计以及时序控制电路设计。
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

比特冬哥

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
