LCD1602

1、LCD1602简介

1.1、简要介绍

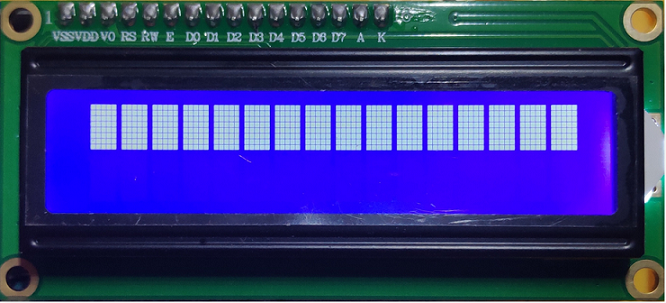

LCD1602是一种工业字符型液晶显示屏幕，能够同时显示16×2即32字符(16列2行)。每个字符是由 5X8 的点阵组成。如下图所示：
在这里插入图片描述

😀VSS：电源接地引脚
😀VDD：电源正极引脚，接+5V
😀VO：对比度调节电压
😀RS：数据/指令选择引脚。0表示指令，1表示数据
😀RW：读/写选择引脚。0表示写，1表示读
😀E：模块使能引脚
😀D0~D7：数据传输引脚

1.2、显示原理

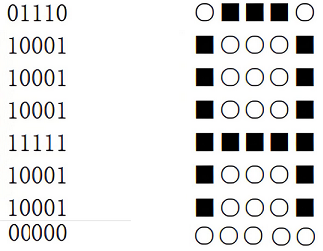

LCD1602的每个显示字符位置是由 5X8 的点阵组成，如下图所示：
在这里插入图片描述

如图：字符"A"字模由数据0x0E，0x11，0x11，0x11，0x1F，0x11，0x11，0x00这8个数据组成。
而在LCD1602将这些字模数据进行固化保存在 CGROM 和CGRAM 中。如下图所示：

在这里插入图片描述
如上图所示：字符“A”的字模数据保存在CGROM中地址为的0x41的位置，我们需要LCD1602屏幕上显示字符"A"，即向模块写入0x41即可。模块接收到数据0x41后，就去找到0x41位置数据将其显示在屏幕上。
【注意】CGROM中的字模与ASCII码表是一一对应的。

LCD1602由2行16列个小屏幕组成，每个小屏幕都有相应对应的地址。在要屏幕显示数据的时候，需要发送指令，指定位置小屏幕显示。
而这些地址数据是存储在 DDRAM中， DDRAM是一个40x2的存储数据的存储区，它前面16列存储对应的屏幕地址数据，后面的位置用于存储，发送来的指令/显示的数据。
在这里插入图片描述
在这里插入图片描述

1.3、指令集

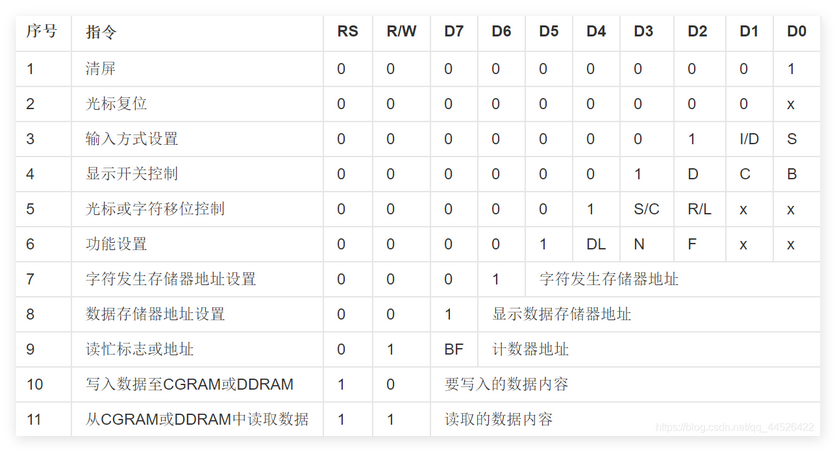

LCD1602在使用前需要发送指令对其进行配置。其指令集如下所示：
在这里插入图片描述
在这里插入图片描述

2、时序

  • ①读操作

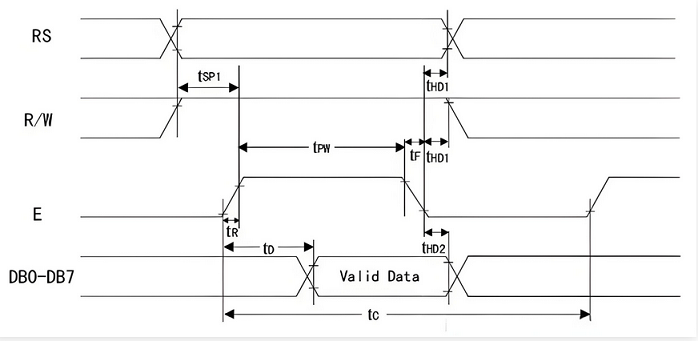

    在这里插入图片描述

读取数据：再E = 0时，将RS = 0表示读指令(读取忙状态D7位BF)/将RS = 1表示读数据。然后将RW = 1(表示读操作)
然后延时tsp1时间，然后将E = 1，开始读取D0~D7线上的数据，延时tpw时间后将E = 0即可。

/**
 * LCD1602忙检测
 */
void LCD_BusyCheck(void)
{
	unsigned char temp = 0;
	unsigned char Count = 0;

	LCD_EN = 0;				//使能关闭
	LCD_RS = 0;				//RS = 0代表指令
	LCD_RW = 1;				//RW = 1代表读操作

	do{
		LCD_EN = 1;		  // 拉高
		temp = LCD_Data;  // 将 LCD 状态保存在temp中，用于判忙
		LCD_EN = 0;		  // 负跳变使能
		if(Count++ >= 40)
		{
			break;					//若死循环则通过break跳出循环
		}
	}while(temp & 0x80);  // D7位BF结果为1，LCD 忙，继续循环；结果为0，LCD 不忙，可以进行后面的操作
}
  • ②写操作

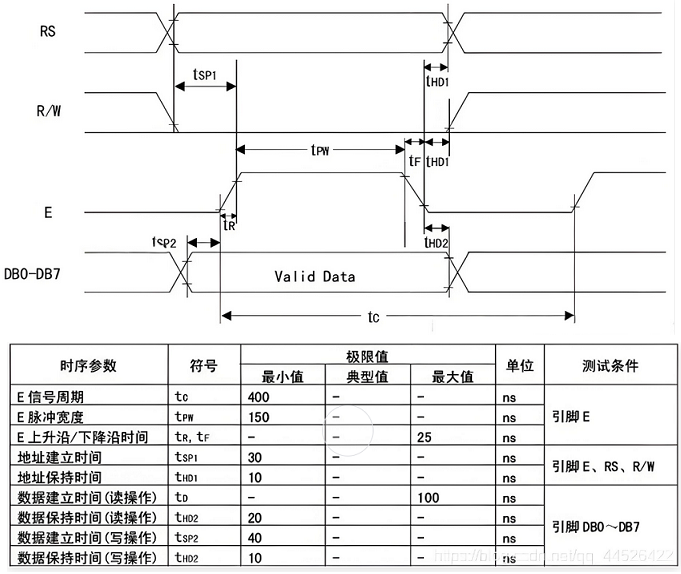

    在这里插入图片描述

写入数据/指令：再E = 0时，将R/W = 0(表示写操作)，将RS = 0表示写指令/将RS = 1表示写数据。
然后将需要写入的指令/数据写入到D0~D7数据线上，延时tsp2时间，然后将E = 1，延时tpw时间后将E = 0即可

/**
 * 向LCD1602写指令
 */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_BusyCheck();		//判忙

	LCD_EN = 0;				//使能关闭
	LCD_RS = 0;				//RS = 0代表指令
	LCD_RW = 0;				//RW = 0代表写操作

	LCD_Data = Command;		//写入指令
	_nop_();				//等待tsp1 + tsp2
	LCD_EN = 1;				//使能开启

	LCD_Delay1ms();
	LCD_EN = 0;				//使能关闭
}

/**
 * 向LCD1602写入数据
 */
void LCD_WriteData(unsigned char Data)
{
	LCD_BusyCheck();		//判忙

	LCD_EN = 0;				//使能关闭
	LCD_RS = 1;				//RS = 1代表数据
	LCD_RW = 0;				//RW = 0代表写操作

	LCD_Data = Data;		//写入数据
	_nop_();				//等待tsp1 + tsp2
	LCD_EN = 1;				//使能开启

	LCD_Delay1ms();			//等待tR +tPW
	LCD_EN = 0;				//使能关闭

3、代码演示

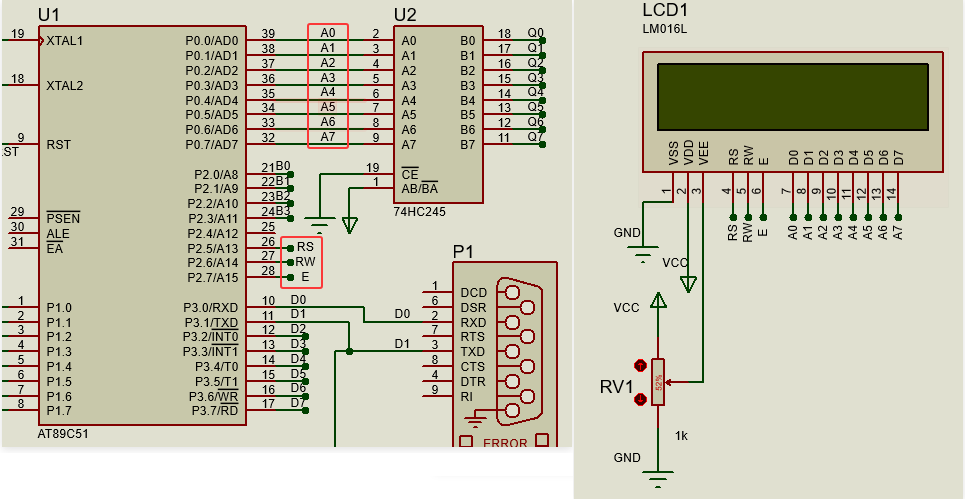

在这里插入图片描述

使用要求：构造函数让LCD1602能够显示字符，字符串，无符号整数，有符号整数，有符号小数，16进制数，二进制数

①LCD1602.c文件的代码如下：

#include "LCD1602.h"
#include "intrins.h"

void LCD_Delay1ms(void)		//@11.0592MHz,1ms的延迟
{
	unsigned char i, j;
	i = 2;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

/**
 * 向LCD1602写指令
 */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_BusyCheck();		//判忙

	LCD_EN = 0;				//使能关闭
	LCD_RS = 0;				//RS = 0代表指令
	LCD_RW = 0;				//RW = 0代表写操作

	LCD_Data = Command;		//写入指令
	_nop_();				//等待tsp1 + tsp2
	LCD_EN = 1;				//使能开启

	LCD_Delay1ms();
	LCD_EN = 0;				//使能关闭
}

/**
 * 向LCD1602写入数据
 */
void LCD_WriteData(unsigned char Data)
{
	LCD_BusyCheck();		//判忙

	LCD_EN = 0;				//使能关闭
	LCD_RS = 1;				//RS = 1代表数据
	LCD_RW = 0;				//RW = 0代表写操作

	LCD_Data = Data;		//写入数据
	_nop_();				//等待tsp1 + tsp2
	LCD_EN = 1;				//使能开启

	LCD_Delay1ms();			//等待tR +tPW
	LCD_EN = 0;				//使能关闭
}

/**
 * LCD1602忙检测
 */
void LCD_BusyCheck(void)
{
	unsigned char temp = 0;
	unsigned char Count = 0;

	LCD_EN = 0;				//使能关闭
	LCD_RS = 0;				//RS = 0代表指令
	LCD_RW = 1;				//RW = 1代表读操作

	do{
		LCD_EN = 1;		  // 拉高
		temp = LCD_Data;  // 将 LCD 状态保存在temp中，用于判忙
		LCD_EN = 0;		  // 负跳变使能
		if(Count++ >= 40)
		{
			break;
		}
	}while(temp & 0x80);  // 结果为 1，LCD 忙，继续循环；结果为 0，LCD 不忙，可以进行后面的操作
}

/**
 * LCD1602的初始化
 */
void LCD_Init(void)
{
	LCD_WriteCommand(0x38);	//8位数据接口，2行，5*8点阵
	LCD_WriteCommand(0x0c);	//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);	//光标向右加1，画面不动
	LCD_WriteCommand(0x80);	//从第一行第一列开始显示
	LCD_WriteCommand(0x01);	//清屏
	LCD_Delay1ms();			//延时，等待初始化完成
}

/**
 * 确定行列
 * 第1行的地址为：0x00，0x01，0x02....0x27
 * 第2行的地址为：0x40，0x41，0x42....0x67
 * Hang: 1～2
 * Lie:  1～40
 */
void LCD_Position(unsigned char Hang, unsigned char Lie)
{
	if(Hang == 1)
	{
		LCD_WriteCommand(0x80 | (Lie - 1));
	}
	else
	{
		LCD_WriteCommand(0x80 | (0x40 + (Lie - 1)));
	}
}

/**
 * LCD显示一个字符
 */
void LCD_ShowChar(unsigned char Hang, unsigned char Lie, char Byte)
{
	LCD_Position(Hang, Lie);
	LCD_WriteData(Byte);
}

/**
 * LCD显示字符串
 */
void LCD_ShowString(unsigned char Hang, unsigned char Lie, char *Str)
{
	LCD_Position(Hang, Lie);
	while(*Str != '\0')
	{
		LCD_WriteData(*Str++);
	}
}


/**
 * X的Y次方函数
 */
unsigned int Pow_LCD(unsigned char X,unsigned char Y)
{
	unsigned int Result = 1;
	while(Y--)
	{
		Result *= X;
	}
	return Result;
}

/**
 * LCD显示无符号整数
 * Num：无符号整数0 到 4294967295。
 * Length：数值长度
 */
void LCD_ShowNum(unsigned char Hang, unsigned char Lie, unsigned long Num, unsigned int Length)
{
	unsigned int i;
	unsigned long Num1;
	LCD_Position(Hang, Lie);
	for(i = 1; i<= Length; i++)
	{
		Num1 = (Num / Pow_LCD(10,Length - i)) % 10;
		LCD_WriteData('0'+ Num1);
	}
}

/**
 * LCD显示有符号整数
 * Num：无符号整数0 到 4294967295。
 * Length：数值长度
 */
void LCD_ShowSignedNum(unsigned char Hang, unsigned char Lie, signed long Num, unsigned int Length)
{
	unsigned int i ;
	unsigned long Num1;
	LCD_Position(Hang, Lie);
	if(Num >= 0)
	{
		LCD_WriteData('+');
		for(i = 1; i<= Length; i++)
		{
			LCD_WriteData('0'+ (Num / Pow_LCD(10,Length - i)) % 10);
		}
	}
	else
	{
		LCD_WriteData('-');
		for(i = 1; i<= Length; i++)
		{
			Num1 = -Num;
			LCD_WriteData('0'+ (Num1 / Pow_LCD(10,Length - i)) % 10);
		}
	}
}

/**
 * LCD显示小数
 * Num：有符号小数
 * Length：小数点后长度
 */
void LCD_ShowFloat(unsigned char Hang, unsigned char Lie, float Num, unsigned char LenInt,unsigned char LenFloat)
{
	unsigned char j = 0;
	unsigned short Inte = 0;	//保存小数整数部分的变量

	if(Num < 0)
	{
		Num = -Num;				//转换为正数
		LCD_Position(Hang, Lie);
		LCD_WriteData('-');		//显示“-”
	}
	else
	{
		LCD_Position(Hang, Lie);
		LCD_WriteData('+');		//显示“+”
	}

	/* 显示整数 */
	LCD_ShowNum(Hang, Lie + 1, (unsigned short)Num, LenInt);

	/* 将小数计算为整数 */
	Num = Num - (unsigned short)Num;					//获取小数部分
	Inte = (unsigned short)(Num * Pow_LCD(10,LenFloat));//将小数计算为整数

	/* 显示小数部分  */
	LCD_ShowChar(Hang, Lie + 1 + LenInt, '.');			//显示小数点
	LCD_ShowNum(Hang, Lie + 2 + LenInt, Inte, LenFloat);//显示小数部分
}

/**
  * LCD显示16进制数字
  * Number范围：0~0xFFFF
  * Length长度：1~4
  */
void LCD_ShowHexNum(unsigned char Hang, unsigned char Lie,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_Position(Hang, Lie);
	for(i=Length;i>0;i--)
	{
		SingleNumber = Number / Pow_LCD(16,i-1) % 16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * 将数值转换为二进制数值显示
  * Number范围：0~1111 1111 1111 1111
  * Length范围：1~16
  */
void LCD_ShowBinNum(unsigned char Hang, unsigned char Lie,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_Position(Hang, Lie);
	for(i = Length; i > 0; i--)
	{
		LCD_WriteData(Number / Pow_LCD(2,i-1) % 2 + '0');
	}
}

②LCD1602.h文件的代码如下：

#ifndef __LCD1602_H
#define __LCD1602_H
#include <REGX52.H>		//包含51头文件，里面全是寄存器地址

#define LCD_Data P0
sbit LCD_RS = P2^5;
sbit LCD_RW = P2^6;
sbit LCD_EN = P2^7;

/* 底层驱动函数 */
void LCD_WriteCommand(unsigned char Command);
void LCD_WriteData(unsigned char Data);
void LCD_BusyCheck(void);
void LCD_Position(unsigned char Hang, unsigned char Lie);
unsigned int Pow_LCD(unsigned char X,unsigned char Y);

/* 用户调用函数 */
void LCD_Init(void);
void LCD_ShowChar(unsigned char Hang, unsigned char Lie, char Byte);
void LCD_ShowString(unsigned char Hang, unsigned char Lie, char *Str);
void LCD_ShowNum(unsigned char Hang, unsigned char Lie, unsigned long Num,unsigned int Length);
void LCD_ShowSignedNum(unsigned char Hang, unsigned char Lie, signed long Num, unsigned int Length);
void LCD_ShowFloat(unsigned char Hang, unsigned char Lie, float Num, unsigned char LenInt,unsigned char LenFloat);
void LCD_ShowHexNum(unsigned char Hang, unsigned char Lie,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Hang, unsigned char Lie,unsigned int Number,unsigned char Length);

#endif

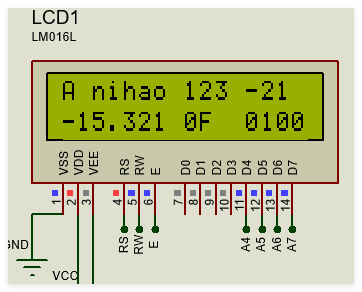

③main.c文件的代码如下：

#include "LCD1602.h"

void main(void)
{
	LCD_Init();

	LCD_ShowChar(1, 1, 'A');
	LCD_ShowString(1, 3, "nihao");
	LCD_ShowNum(1,9,123,3);
	LCD_ShowSignedNum(1, 13, -21, 2);
	LCD_ShowFloat(2,1,-15.321,2,3);
	LCD_ShowHexNum(2, 9,15,2);		//将15转化为十六进制为F显示
	LCD_ShowBinNum(2, 13,4,4);		//将4转化为二进制为0100显示

	while(1)
	{

	}
}

在这里插入图片描述

4、自定义字符显示

LCD1602将固定的字模数据保存再CGROM 中，而LCD1602的CGRAM用于保存用户自定义字模的数据。其中通过发送下列的指令来确定字模数据存储在哪一个CGRAM中。

在这里插入图片描述
其中D5 ~ D3位确定哪一个CGRAM。由此可得一共由2^3 = 8个CGRAM。D2~D0位确定数据存放在CGRAM中哪个位置（一共有8个位置，即对应了8点阵，如下图所示）。一般D2~D0用户不用管他，只需要发送一个CGRAM的初始地址，然后发送8个字模数据，数据就会依次从上往下存放在CGRAM中。

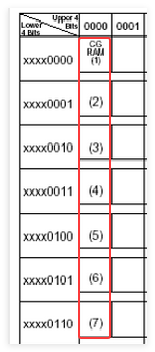

在这里插入图片描述

例如：
指令00 0100 0000（0x40）表示存放在第1个CGRAM中，而第1个CGRAM又与CGROM中的0x00相关联。
指令00 0100 1000（0x48）表示存放在第2个CGRAM中，而第2个CGRAM又与CGROM中的0x01相关联。
指令00 0101 0000（0x50）表示存放在第3个CGRAM中，而第3个CGRAM又与CGROM中的0x02相关联。
指令00 0101 1000（0x58）表示存放在第4个CGRAM中，而第4个CGRAM又与CGROM中的0x03相关联。
指令00 0110 0000（0x60）表示存放在第5个CGRAM中，而第5个CGRAM又与CGROM中的0x04相关联。
指令00 0110 1000（0x68）表示存放在第6个CGRAM中，而第6个CGRAM又与CGROM中的0x05相关联。
指令00 0111 0000（0x70）表示存放在第7个CGRAM中，而第7个CGRAM又与CGROM中的0x06相关联。
指令00 0111 1000（0x78）表示存放在第8个CGRAM中，而第8个CGRAM又与CGROM中的0x07相关联。
在这里插入图片描述

/**
 * 用户自定义字符
 * CGRAM起始地址：0x40 0x48 0x50 0x58 0x60 0x68 0x70 0x78
 * CGROM对应代码：0x00 0x01 0x02 0x03 0x04 0x05 0x06 0x07
 * Character：字模数据的数组指针
 * Len：需要自动几个字符(1～8)
 */
void LCD_Customcharacter(unsigned char *Character, unsigned char Len)
{
	unsigned char i = 0;
	unsigned char j = 0;
	for(i = 0; i < Len; i++)
	{
		LCD_WriteCommand(0x40 + i * 8);	//指令：写入自定义字符的起始空间地址（从第一个CGRAM开始）
		for(j = 0; j < 8; j++)
		{
			LCD_WriteData(*(Character + (i * 8) + j));	//写入字模数据
		}
	}
}

③main.c文件的代码如下：

#include "LCD1602.h"

unsigned char code Chara[][8] = {
	{0x0f, 0x12, 0x0f, 0x0a, 0x1f, 0x02, 0x02, 0x02},	//字符年
	{0x0f, 0x09, 0x0f, 0x09, 0x0f, 0x09, 0x0b, 0x11},	//字符月
	{0x1f, 0x11, 0x11, 0x1f, 0x11, 0x11, 0x1f, 0x00}	//字符日
};
void main(void)
{
	LCD_Init();

	LCD_Customcharacter((unsigned char* )Chara, 3);	//添加自定义字符"年月日"

	LCD_ShowChar(1, 1, 0x00);	//显示年
	LCD_ShowChar(1, 2, 0x01);	//显示月
	LCD_ShowChar(1, 3, 0x02);	//显示日

	while(1)
	{

	}
}

在这里插入图片描述

5、滚屏显示

在这里插入图片描述
③main.c文件的代码如下：

#include "LCD1602.h"


void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main(void)
{
	LCD_Init();
	LCD_ShowString(1,1,"Hello World");

	while(1)
	{
		LCD_WriteCommand(0x18);	//整体向左移动
		Delay500ms();

	}
}

6、4路引脚显示

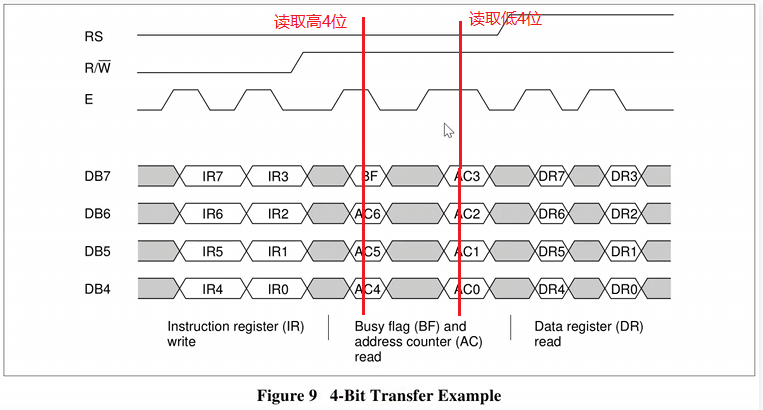

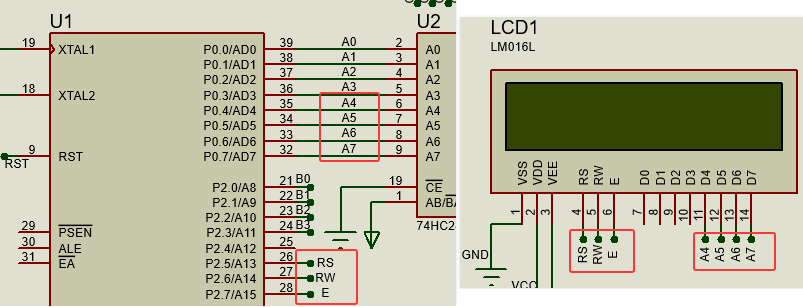

在这里插入图片描述

在这里插入图片描述

使用4路引脚来驱动LCD1602可以节约引脚的使用。
需要向数据线上发送数据时：先将需要发送的数据Data的高4位数据发送到D7~D4，然后再将需要发送的数据Data的低4位数据发送到D7 ~ D4上

只需要修改驱动函数，应用函数不需要改变，修改的代码如下。
①LCD1602.c文件的代码如下：

#include "LCD1602.h"
#include "intrins.h"

void LCD_Delay1ms(void)		//@11.0592MHz,1ms的延迟
{
	unsigned char i, j;
	i = 2;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

/**
 * 向LCD1602写指令——4路
 */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_BusyCheck();		//判忙

	LCD_EN = 0;				//使能关闭
	LCD_RS = 0;				//RS = 0代表指令
	LCD_RW = 0;				//RW = 0代表写操作

	/* 写入指令的高4位数据 */
	LCD_Data &= 0x0F;			//先让引脚的高4位清零
 	LCD_Data |= (Command & 0xF0);//写入指令
	_nop_();					//等待tsp1 + tsp2
	LCD_EN = 1;					//使能开启
	LCD_Delay1ms();
	LCD_EN = 0;					//使能关闭

	/* 写入指令的低4位数据 */
	LCD_Data &= 0x0F;			//先让引脚的高4位清零
 	LCD_Data |= (Command << 4);	//写入指令
	_nop_();					//等待tsp1 + tsp2
	LCD_EN = 1;					//使能开启
	LCD_Delay1ms();				//等待tsp1 + tsp2
	LCD_EN = 0;					//使能关闭
}

/**
 * 向LCD1602写入数据——4路
 */
 void LCD_WriteData(unsigned char Data)
{
	LCD_BusyCheck();		//判忙

	LCD_EN = 0;				//使能关闭
	LCD_RS = 1;				//RS = 1代表数据
	LCD_RW = 0;				//RW = 0代表写操作

	/* 写入数据的高4位数据 */
	LCD_Data &= 0x0F;			//先让引脚的高4位清零
 	LCD_Data |= (Data & 0xF0);	//写入指令
	_nop_();					//等待tsp1 + tsp2
	LCD_EN = 1;					//使能开启
	LCD_Delay1ms();
	LCD_EN = 0;					//使能关闭

	/* 写入数据的低4位数据 */
	LCD_Data &= 0x0F;			//先让引脚的高4位清零
 	LCD_Data |= (Data << 4);	//写入指令
	_nop_();					//等待tsp1 + tsp2
	LCD_EN = 1;					//使能开启
	LCD_Delay1ms();				//等待tsp1 + tsp2
	LCD_EN = 0;					//使能关闭
}

/**
 * LCD1602忙检测——4路
 */
void LCD_BusyCheck(void)
{
	unsigned char temp = 0;
	unsigned char Count = 0;

	LCD_EN = 0;				//使能关闭
	LCD_RS = 0;				//RS = 0代表指令
	LCD_RW = 1;				//RW = 1代表读操作

	do{
		/* 读取高4位 */
		LCD_EN = 1;		  			// 拉高
		temp |= (LCD_Data & 0xF0);  // 将LCD的高4位保存到temp，用于判忙
		LCD_EN = 0;		  			// 使能关闭

		/* 读取低4位 */
		LCD_EN = 1;		  			// 拉高
		temp |= ((LCD_Data & 0xF0) >> 4);  // 将LCD的低4位保存到temp，用于判忙
		LCD_EN = 0;		  			// 使能关闭
		if(Count++ >= 40)
		{
			break;
		}
	}while(temp & 0x80);  // 结果为 1，LCD 忙，继续循环；结果为 0，LCD 不忙，可以进行后面的操作
}

/**
 * LCD1602的初始化——4路
 */
void LCD_Init(void)
{
	LCD_WriteCommand(0x33);
	LCD_WriteCommand(0x32); //注意：使用4路驱动时需要先发送0x33和0x32，然后再发送配置指令，具体参考参考手册
	LCD_WriteCommand(0x28);	//4位数据接口，2行，5*8点阵
	LCD_WriteCommand(0x0c);	//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);	//光标向右加1，画面不动
	LCD_WriteCommand(0x80);	//从第一行第一列开始显示
	LCD_WriteCommand(0x01);	//清屏
	LCD_Delay1ms();			//延时，等待初始化完成
}

②main.c文件的代码如下：

#include "LCD1602.h"

void main(void)
{
	LCD_Init();
	LCD_ShowChar(1, 1, 'A');
	LCD_ShowString(1, 3, "nihao");
	LCD_ShowNum(1,9,123,3);
	LCD_ShowSignedNum(1, 13, -21, 2);
	LCD_ShowFloat(2,1,-15.321,2,3);
	LCD_ShowHexNum(2, 9,15,2);		//将15转化为十六进制为F显示
	LCD_ShowBinNum(2, 13,4,4);		//将4转化为二进制为0100显示

	while(1)
	{

	}
}

在这里插入图片描述

51单片机学习笔记-12LCD1602液晶屏
虎慕的博客
01-30 4684
LCD1602功能代码
液晶LCD1602使用介绍
weichen_78的博客
12-10 2万+
LCD1602液晶也叫1602字符型液晶模块，LCD1602液晶是一种专门用来显示字母、数字、符号的点阵型液晶模块。
LCD1602液晶显示屏
sbhahabwbs的博客
08-23 2万+
LCD1602液晶显示屏
LCD1602工作原理介绍
zhezhehenkenai的博客
09-26 2万+
LCD1602（Liquid Crystal Display）是一种工业字符型液晶，能够同时显示16×02即32字符(16列两行)，LCD1602主要用来显示数字、字母、图形以及少量自定义字符。可以显示。
绝对的宝藏文章：深入讲解LCD1602指令集（附上代码演示及现象讲解）
m0_73964304的博客
08-31 1万+
近几天为了写LCD1602显示与运行的深度原理大量翻阅资料，研究到LCD1602指令集时发现碰到硬茬子了—1.CSDN上关于LCD1602指令集的文章大多为水文，直接Pia的一手就是图一或图二加上一大堆臭长代码再随便和点“水泥”集成一块就草草上传，从中吸收的有用东西很少。2.网上所传的指令集（应该就图一二两种没跑了吧）中概念晦涩难懂—LCD的光标，AC等等概念是什么，长什么样，有什么用，操作描述不够清晰—
LCD1602详解
qq_53922901的博客
01-27 1528
注意：与ASCII码表所对应的数据不完全一致。
实验29：LCD1602液晶 I2C模块显示-DHT11温湿度
01-20
免责声明：资料部分来源于合法的互联网渠道收集和整理，部分自己学习积累成果，供大家学习参考与交流。收取的费用仅用于收集和整理资料耗费时间的酬劳。 本人尊重原创作者或出版方，资料版权归原作者或出版方所有，...
DS1302时钟LCD1602显示（可以按键设置时钟）.rar_LCD1602显示时间_lcd1602显示时钟_site:en.
09-24
其次，LCD1602（Liquid Crystal Display，液晶显示器）是一种常见的字符型液晶模块，通常用于显示文本信息。它有16行2列的字符显示能力，即1602表示它可以显示16个字符的宽度和2行的高度。LCD1602使用4或8位数据总线...
项目：超声波-基于Arduino的超声波距离测量(LCD1602显示) 设计；proteus 仿真（版本8.9-可提供软件安装包） 主控：Arduino UNO 外设：超声波，LCD1602 程序：
最新发布
01-12
特别是当结合Arduino这一开源硬件平台，通过超声波模块与LCD1602显示屏的组合，能够实现简单而有效的距离测量系统。这类系统广泛应用于各种环境监测、机器人避障、智能控制以及智能家居等领域。 在设计与实现方面，...
51单片机控制LCD1602模块结构图和使用说明
02-28
51单片机控制LCD1602模块结构图和使用说明，学习LCD1602必备资料！
嵌入式学习之LCD1602接线模块DXP资料.zip
09-09
在深入探索嵌入式系统学习的过程中，LCD1602液晶显示模块扮演着重要的角色，它作为一种常见的字符型液晶显示模块，广泛应用于嵌入式系统的人机交互界面。本压缩包文件名为“嵌入式学习之LCD1602接线模块DXP资料.zip...
LCD1602原理驱动代码及例程
m0_57838315的博客
03-03 3227
LCD1602是一种工业字符型液晶，能够显示16x02即32字符的内容，是一种广泛使用的字符显示模块。它是由字符型液晶显示屏（LCD）、控制驱动主电路HD44780及其扩展驱动电路HD44100，以及少量电阻、电容元件和结构件等装配在PCB板上而组成。该显示屏的优点是耗电量低、体积小、辐射低。
LCD1602单片机(STC51/STM32)驱动程序详解
热门推荐
hackett的博客
10-17 2万+
LCD1602单片机(STC51/STM32)驱动程序详解 作者：hackett 微信公众号：加班猿 一、LCD1602简介 LCD1602液晶显示器是广泛使用的一种字符型液晶显示模块。它是由字符型液晶显示屏（LCD）、控制驱动主电路HD44780及其扩展驱动电路HD44100，以及少量电阻、电容元件和结构件等装配在PCB板上而组成。 LCD1602应用很广泛，无论是各大电子公司的产品上还是各大高校电赛的比赛作品上都能看到它的身影，下面来细说一下怎么驱动这块1602液晶屏。 二、LCD1602引脚 图1
LCD1602的快速入门
思泽之思
04-20 2924
简单的介绍一下LCD1602 每行显示16个字符，一共有两行，每个字符由5*7个点显示。 着重介绍下面几个管脚 管脚名字 功能 r/s 数据命令选择端，高电平为数据端，低电平为命令端 r/w 读写选择端，高电平为读，低电平为写 en 使能信号端 D0~D7 数据I/O口 VL 液晶显示偏压信号，多和10kΩ蓝白电阻配合使用 控制接口的简单说明 如果你只是把液晶...
浅谈LCD屏幕引脚定义识别
weixin_44067125的博客
01-08 7071
然后找来ST7775手册，找的的一页，有引脚定义，截了一段如下：这个屏是19pin的，大概率是8位并口屏，并口屏要用到DB17-DB10做为数据传输总线，所以截取饿了上面的部分。1-BL-，2-BL+，3-GND，4-VDD，5-VDD，6-/CS ，7-/RESET，8-/RS ，9-/WR ，10-/RD，11-18-DB7-DB0(高8位),19-GND还可以确定IM3-IM0:[0011],8080,8bit。
单片机学习笔记---LCD1602
xiaobaivera的博客
02-15 3671
LCD1602（Liquid Crystal Display）液晶显示屏是一种字符型液晶显示模块，可以显示ASCII码的标准字符和其它的一些内置特殊字符（比如日文的片假名），还可以有8个自定义字符 显示容量：16×2个字符，每个字符为5*7点阵（其实是5*8的点阵，只不过字符只占了5*7）
【51单片机STC89C52】LCD1602液晶屏的使用
Zy_1213的博客
06-16 4893
【51单片机STC89C52】LCD1602液晶屏的使用
3分钟了解LCD1602液晶显示屏的使用
LOT
02-17 1万+
1.简介 作为各类单片机实物设计的常用显示屏，LCD1602是一种专门用于显示字母、数字、符号等点阵式LCD，其1602是指LCD显示的内容为16X2，即可以显示两行，每行16个字符（1个汉字占用2个字符）。 2.硬件参数 （1）LCD1602主要技术参数 显示容量：16×2个字符 芯片工作电压：4.5—5.5V 工作电流：2.0mA（5.0V） ...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
