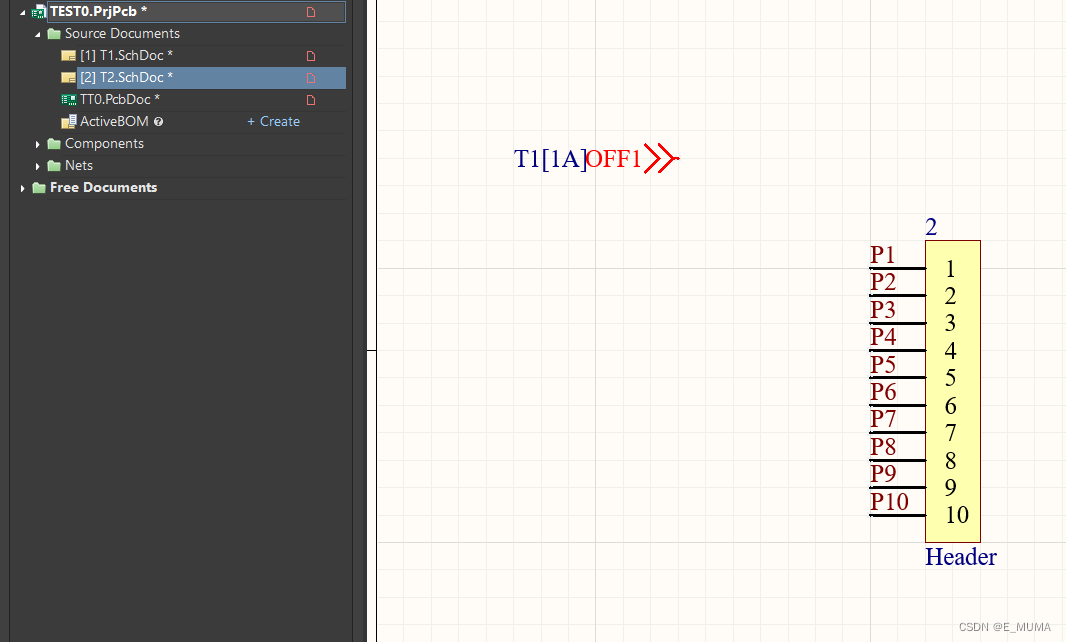

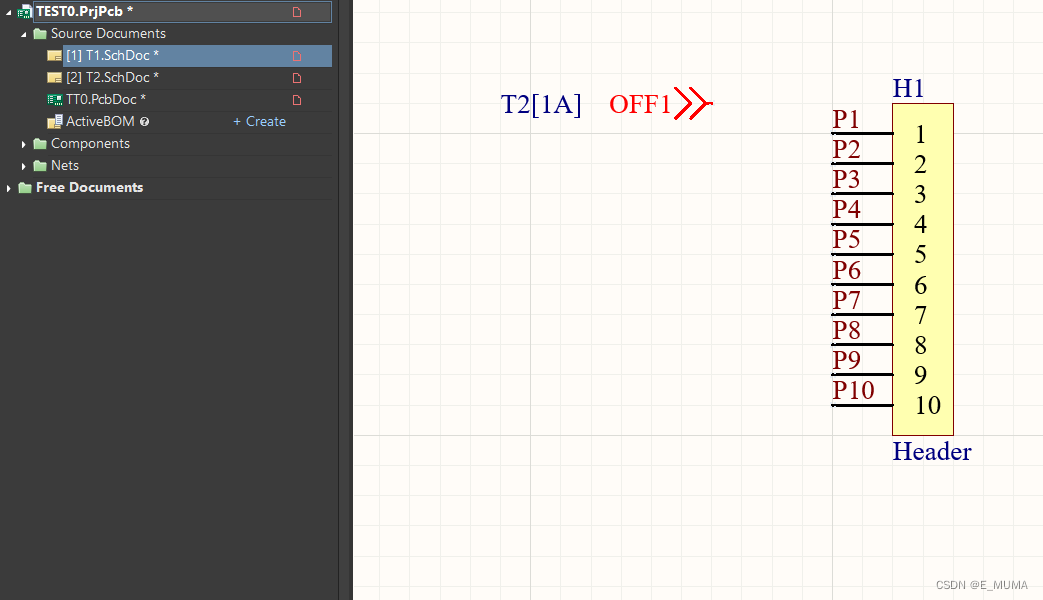

       今天在设计原理图的时候，第一次尝试多原理图平行设计，以往都是网络标签解决问题，这次可能要用到端口，于是上网开始搜索，发现除了端口，还有个叫离图连接器的东西，最开始我觉得端口和离图连接器太相似了，似乎没什么区别，决定采用离图连接器，然后这离图连接器越用越感觉很奇怪啊，网上也找不到更详细的教程了，于是我自己创建了一个工程开始测试，这不测不知道啊，一测发现，离图连接器似乎比我想象的好用多。这么简单就连一起啦？

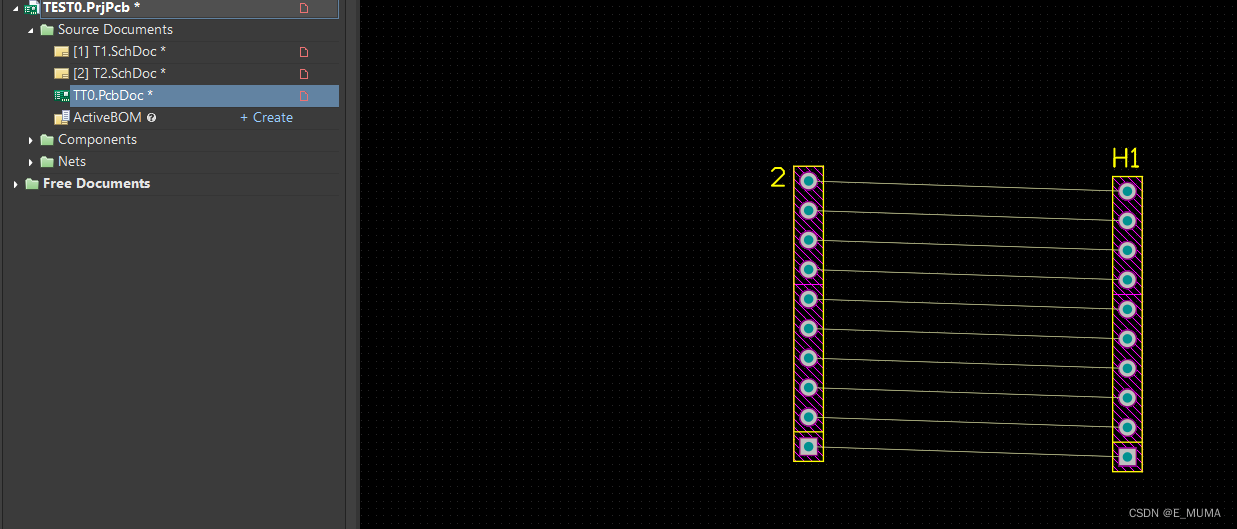

那我岂不是每一页放俩同名的off-sheet 就可以把所有的原理图都连起来？

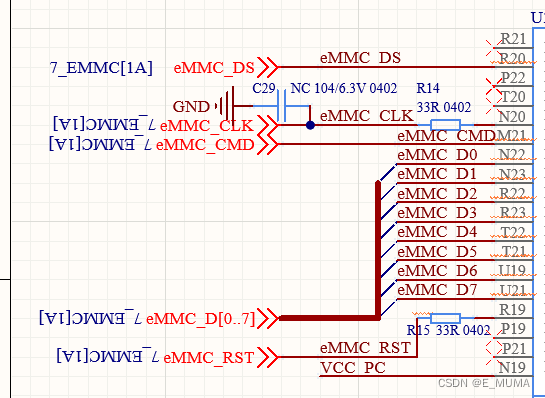

那我原来这些是不是就白整了呢
