【Altium】AD-Draftsman中钻表信息显示不全

1、 问题场景

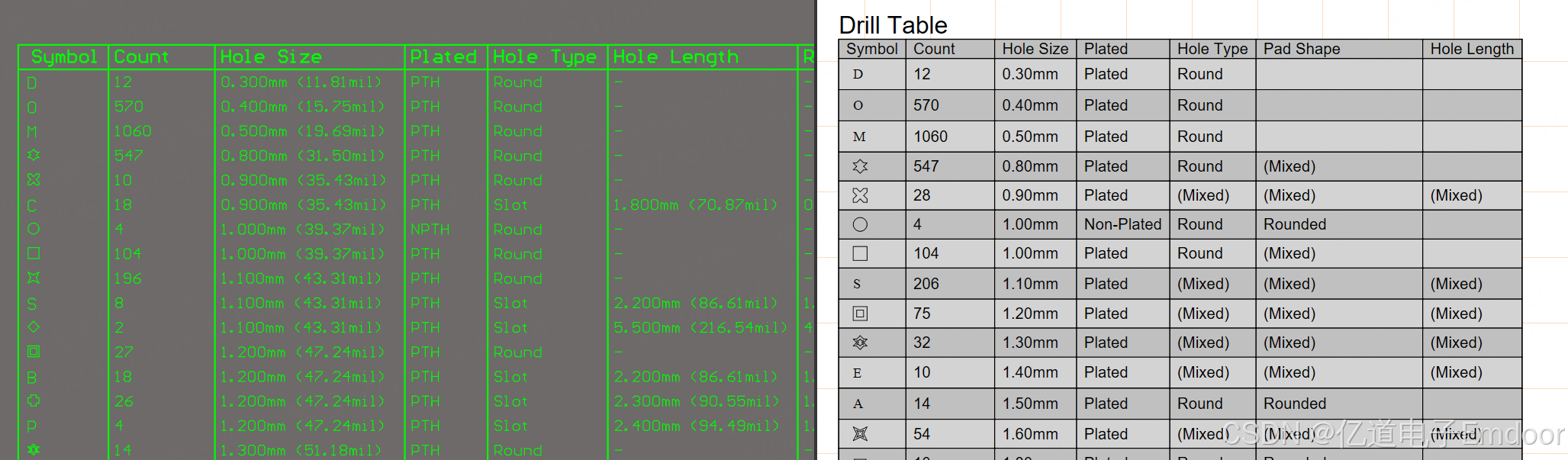

如下图所示在 PCB 内放置钻孔表信息完整，但是在 Draftsman 中添加钻孔表后发现钻孔信息被折叠，显示不全的现象。

这里以【Hole Size】参数举例。

图 1

2、软硬件环境

1、软件版本：Altium Designer 24.5.2

2、电脑环境：Windows 10

3、外设硬件：无

3、解决方法

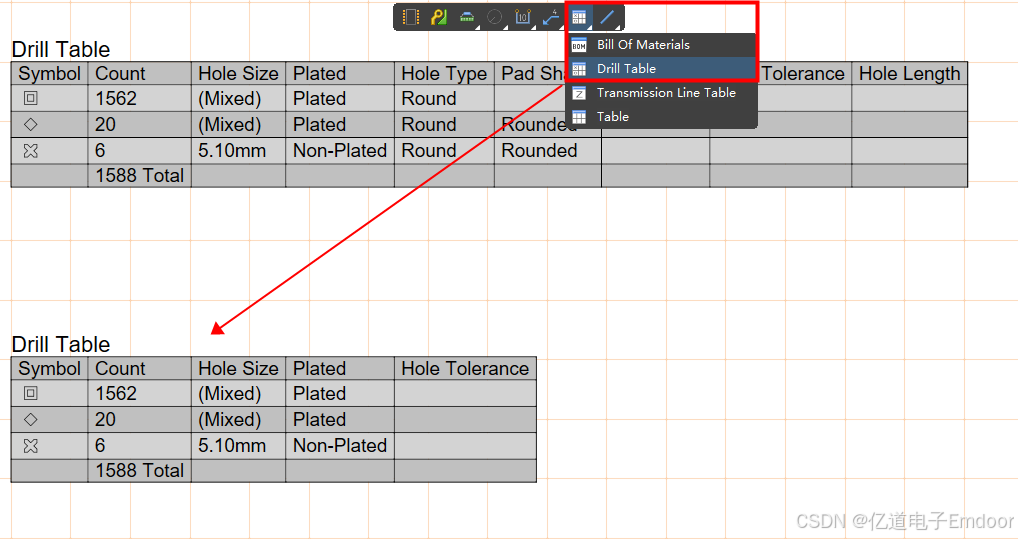

在 Draftsman 中放置 Drill Table 后需要调整显示的信息。

图 2

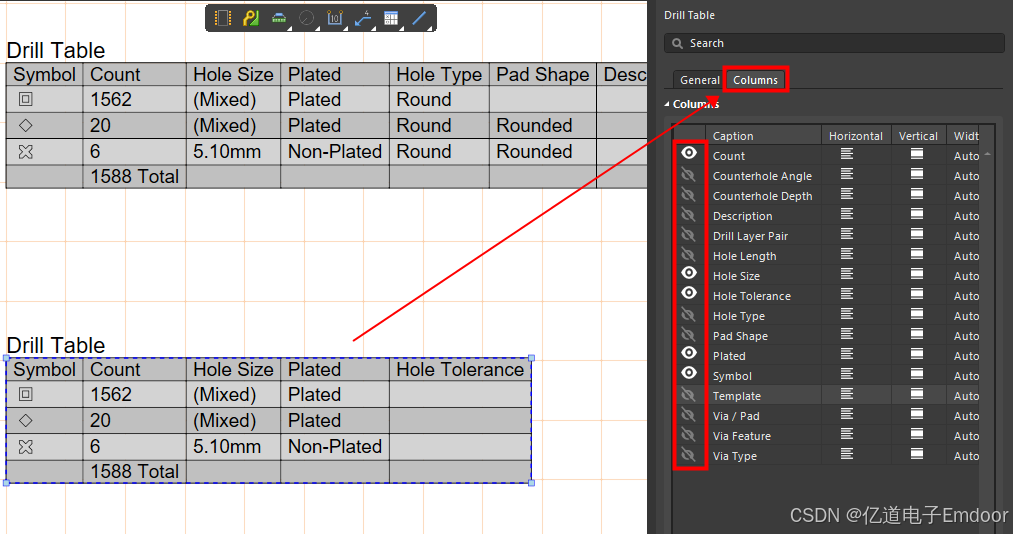

双击 Drill Table，打开属性面板【Columns】显示对应表头信息。

图 3

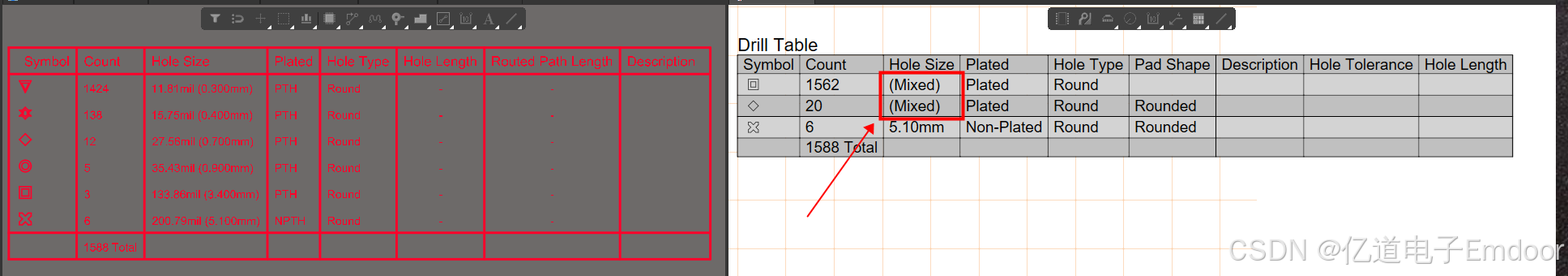

在 Drill Table 属性中点击【Drill Symbol】，打开【Drill Symbol Configurations】对话框，点击【All objects】→【OK】

图 4

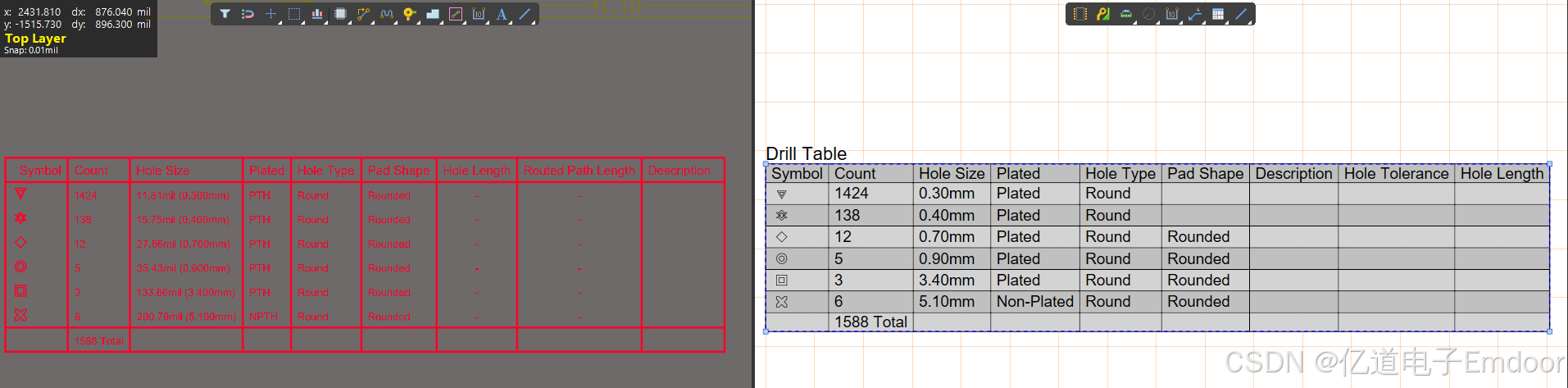

此时 Draftsman 中的钻孔表就和 PCB 放置的钻孔表一致了。

图 5



————————————————————————
