一文掌握设计模式（定义+UML类图+应用）

一、引子

　　从学编程一开始就被告知，要想做一名优秀的程序员两大必要技能：1.源码阅读(JDK、C等底层语言封装) 2.设计模式(使用某种语言优雅的落地典型场景功能)。一般随着工作年限的增长，被迫对底层语言/框架源码阅读的越来愈多，但是设计模式如不刻意去学习，永远不会真正掌握。笔者把设计模式比喻成程序员的“绝世神功”，掌握了设计模式，对快速阅读源码、优雅地编写程序有极大的促进作用，可以说就像打通了任督二脉一样。

1.1 设计模式由来

1995年，GoF(Gang of Four四人帮)合作出版了《设计模式：可复用面向对象软件的基础》(Design Patterns – Elements of Reusable Object-Oriented Software) 一书，书中总结了23种面向对象设计模式，也就是大名鼎鼎的GOF设计模式。

1.2 23种 VS 24种

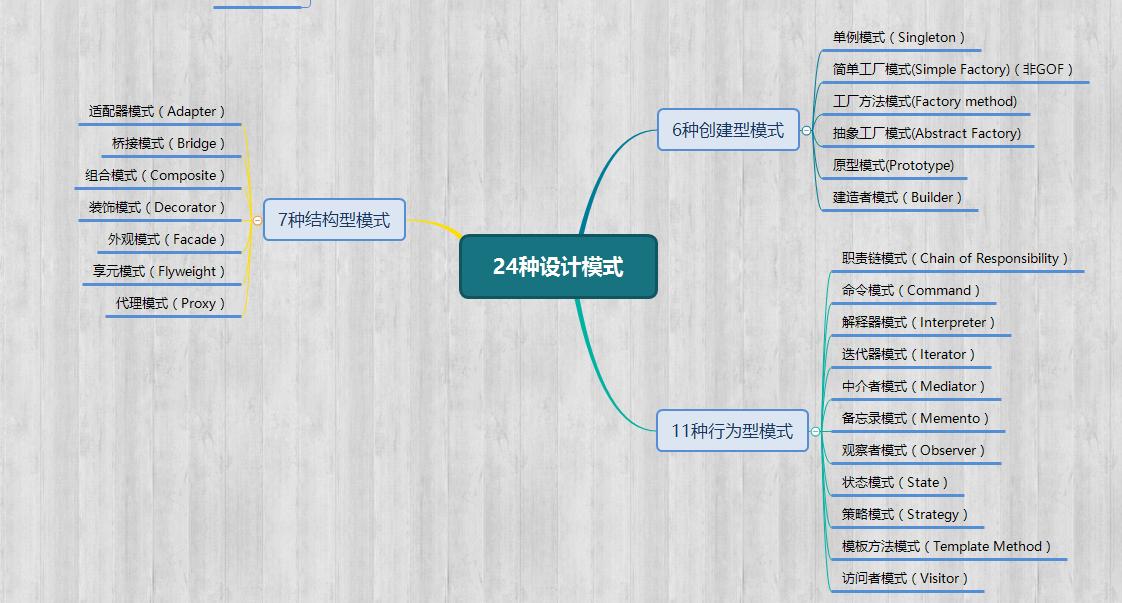

一直听说有24种设计模式(网上一大堆标题24种设计模式，然后列举的只有23种，也是无语)，公认的GOF只有23种，还有一种是啥？大部分文章都说是简单工厂模式(Simple Factory)。笔者搜遍全网(连chatGPT也问了)，没找到第24种设计模式谁提出的。这第24种设计模式，有说是简单工厂模式，也有说是静态工厂模式，也有说简单工厂模式=静态工厂模式，真是一塌糊涂，乱七八糟。神奇的是这些文章的作者都没深究过这个问题，估计大都是拿来主义。

到底几种？

---23种！！！即GOF的23种设计模式即可。还有2个模式：简单工厂、静态工厂，确实在后续应用比较多，但在1995年未列入GOF。

二、知识预备

想要练成绝世武功，内功心法和外家套路缺一不可。要想练成“设计模式”这一绝世武功，“面向对象设计原则”就是内功心法(遵循的设计原则)，“UML统一建模语言”就是外家套路(代码落地建模工具)。练功之前，咱们先简单学习下这2个必备的基础技能。

2.1 面向对象设计原则

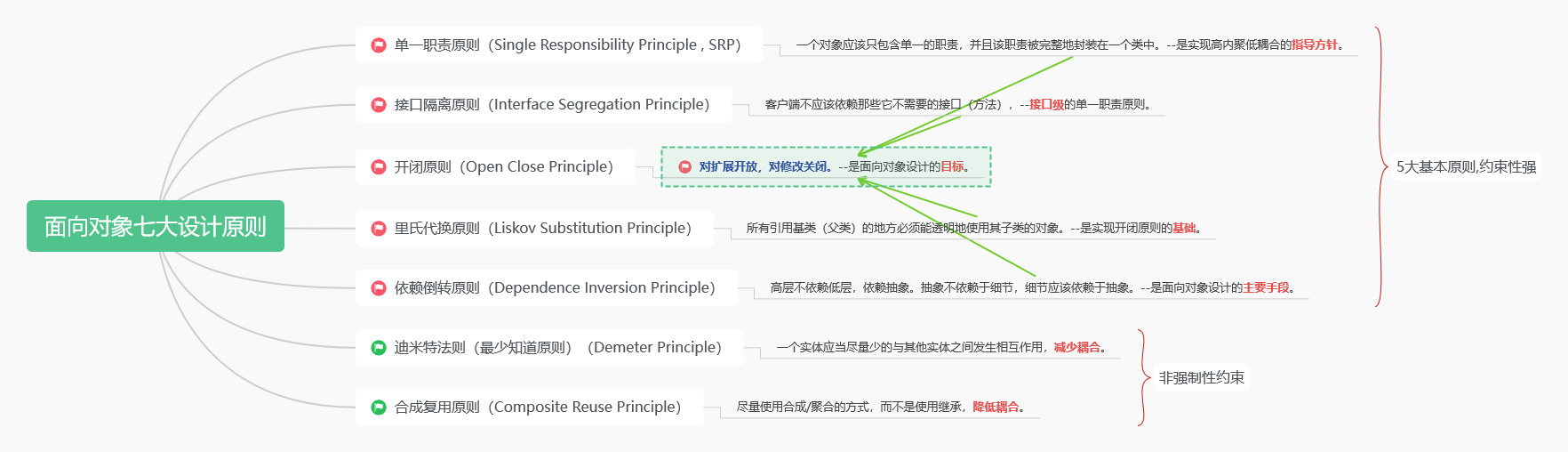

面向对象设计的目标之一就是支持可维护性复用，一方面需要实现设计方案的重用，另一方面要确保系统易于拓展和修改，具有较好的灵活性。7种面向对象设计原则，其中前5条是强约束性的建议都做到，后2条尽量做到即可。

1、单一职责原则(Single Responsibility Principle , SRP)：一个对象应该只包含单一的职责，并且该职责被完整地封装在一个类中。--单一职责原则是实现高内聚低耦合的指导方针。

理解：

• 一个类只负责一个职责。

2、开闭原则(Open Close Principle)：对扩展开放，对修改关闭。--开闭原则是面向对象设计的目标。

理解：

• 使用接口和抽象类。实现不修改原代码，又可以拓展新方法。

3、里氏代换原则(Liskov Substitution Principle)：所有引用基类(父类)的地方必须能透明地使用其子类的对象。--里氏代换原则是实现开闭原则的基础。

理解：

• 把父类设计为抽象类或者接口。
• 子类必须实现父类的所有方法。

4、依赖倒转原则(Dependence Inversion Principle)：高层模块不应该依赖低层模块，它们都应该依赖抽象。抽象不依赖于细节，细节应该依赖于抽象。--依赖倒转原则就是面向对象设计的主要手段。

理解：

• 要针对接口编程，不要针对实现编程。
• 依赖注入：将一个类的对象传入另一个类，注入时尽量注入父类对象，程序运行时通过子类对象覆盖父类对象。

5、接口隔离原则(Interface Segregation Principle)：客户端不应该依赖那些它不需要的接口(方法)，--接口级的单一职责原则。
