浪涌抑制模块的浅述

产品描述：浪涌抑制器——可有效防止电路被瞬态电压浪涌所破坏，防止电路因过载，短路和瞬态电压所造成的器件失效现象。可以确保电路不因瞬态电流改变而损害，并能够对输入电压进行有效的稳定。

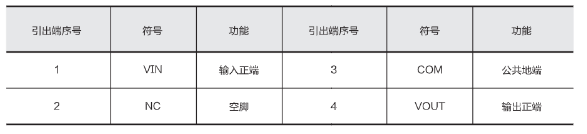

常见浪涌抑制器的管脚图（4个管脚）：

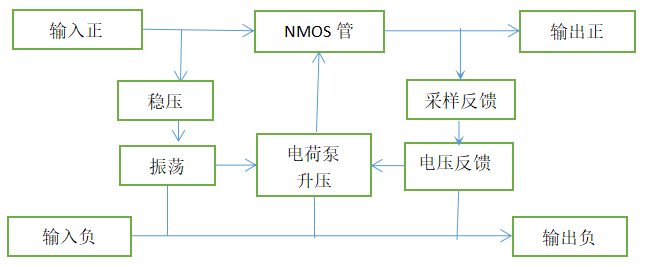

常见大部分浪涌模块原理框图:

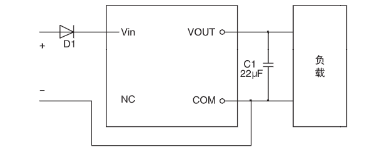

典型应用图：

输入端需增加的二极管，可以避免欠压浪涌期间，能量从储能元件返回至输入端时，对输入端回路造成一定损伤，严重的可能会击穿VIN---VOUT之间的二极管，从而导致器件过压浪涌失效，进而表现出器件空载输出电压，带载输出电压有较大的压降，会远超于器件资料规定的压降值。输出端的电容，主要是为了滤除感性负载自激振荡所产生的较大纹波。大部分合格浪涌器件，输出正——输入正的连接性为0.6V左右，输入端反向连接性是能测量出来的，测试值也为0.6V左右，输出端是测量不出连接性的，如果因电应力影响导致器件参数出现超差，器件的连接性会有不同。

目前国内常见的过压浪涌测试条件（假设规定器件额定电压28V/3A)：2种。

28V——80V，可持续时间100ms

28V——600V，可持续时间10us（尖峰电压）

浪涌测试，大部分情况下器件资料规定是带满载进行试验的，也有部分资料规定不得带满载测试，这很有可能导致器件输入电压抬高的时候，输出端负载较大，输出电压抬高，从而损伤器件或击穿。由于浪涌电压一般情况下电压值较大，尤其是600VDC电压，对电源设备也提出了较高的要求。测试前一定要确保回路的正确性。（如果是程控编译的，持续时间也要确认好，一旦开电，覆水难收😭）

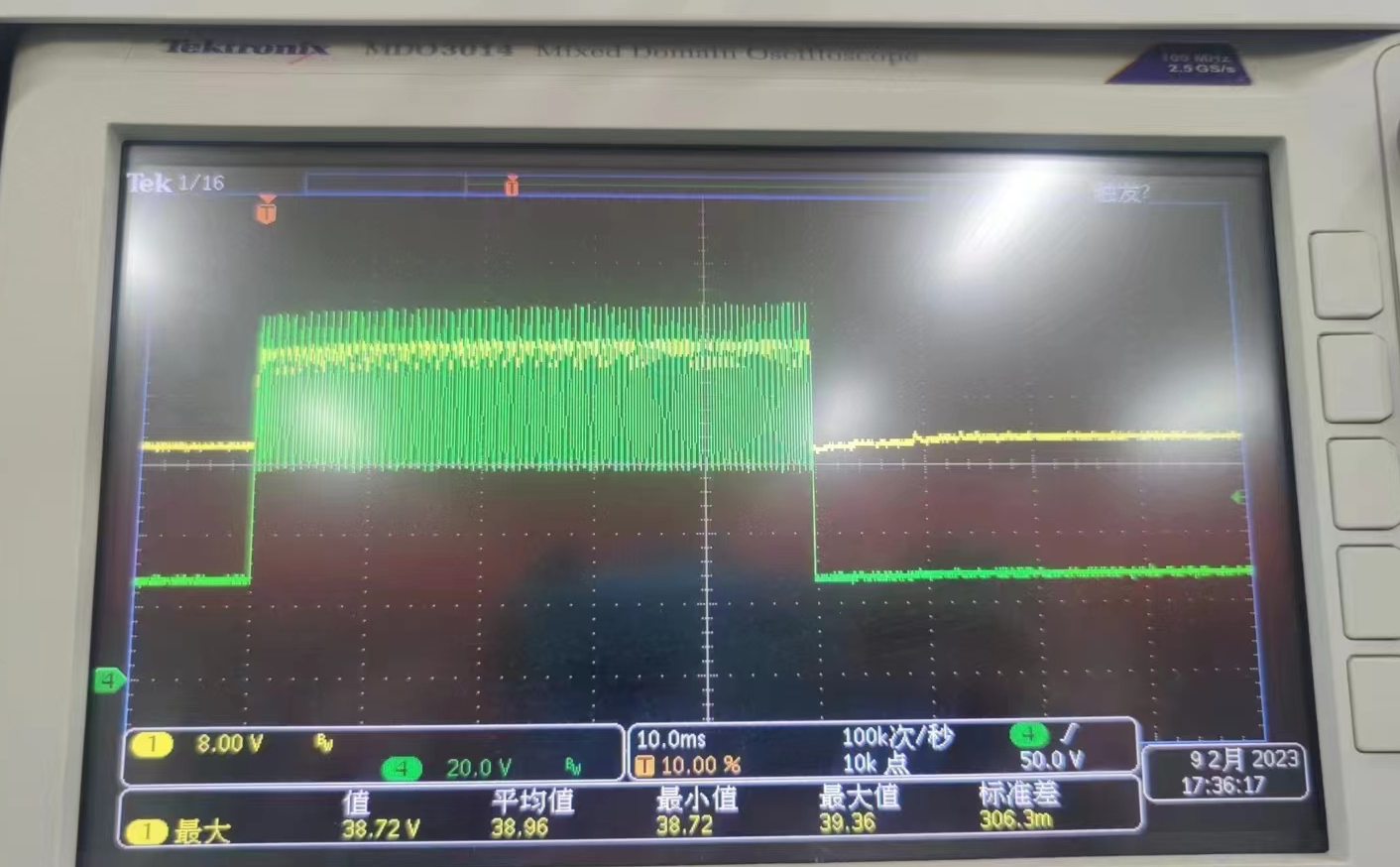

像上图所示的波形，浪涌功能测试时，输入端就存在一定问题，输入端振荡剧烈，大约有30V左右的电压跳动，至于输入端振荡的原因，认为是器件输入响应与硬件设计回路以及电源速率适配的情况，可能是该器件响应速度较慢，输入端电源响应较快，导致了器件输入端振荡明显。上图所示波形，最后在输入端并联一个100V/47μF电容，降低输入端的响应，从而达到输入端响应速率与器件正常工作响应速率一致，输入端波形无振荡，合格器件正常浪涌波形如下(清晰稳定的波形）:
