台达DOP-300系列HMI云组态快速使用教程

本篇文章主要适用于台达DOP-300系列HMI屏幕，搭配wifi模块连接到福达DIACloud云平台的使用。目前适用于正式版1.0.0.

通过本文章，你可以快速了解到如何设置HMI的云端变量，将云端变量上传云平台，绘制云组态画面。

准备工作

软件下载

需要用到的软件有 DIAScreen 和 DIAWebDesign。

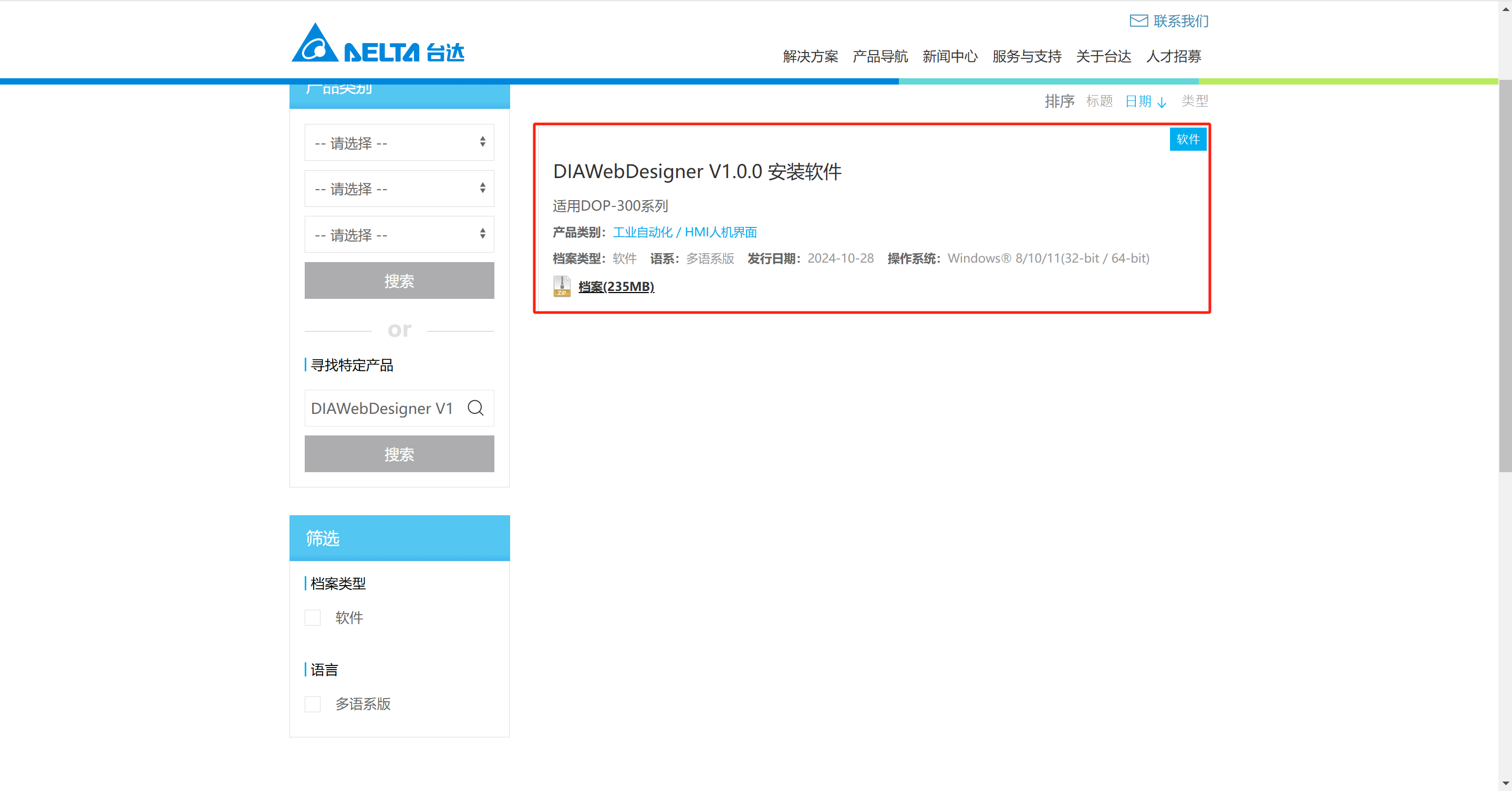

DIAWebDesign可以直接到[台达官网下载中心](https://downloadcenter.delta-china.com.cn/DownloadCenter?v=1&q=DIACom V1.4.2.6&sort_expr=cdate&sort_dir=DESC)搜索下载。

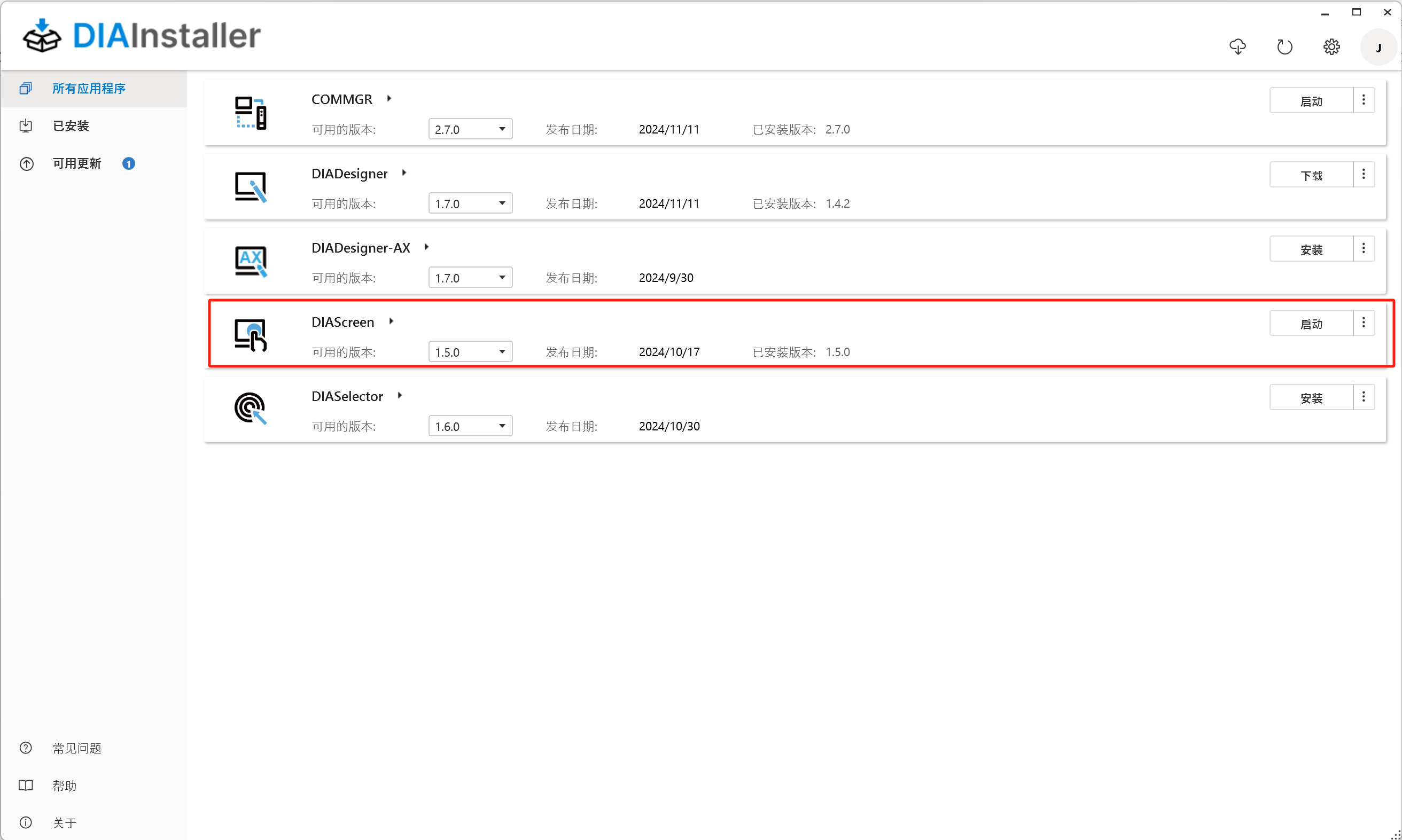

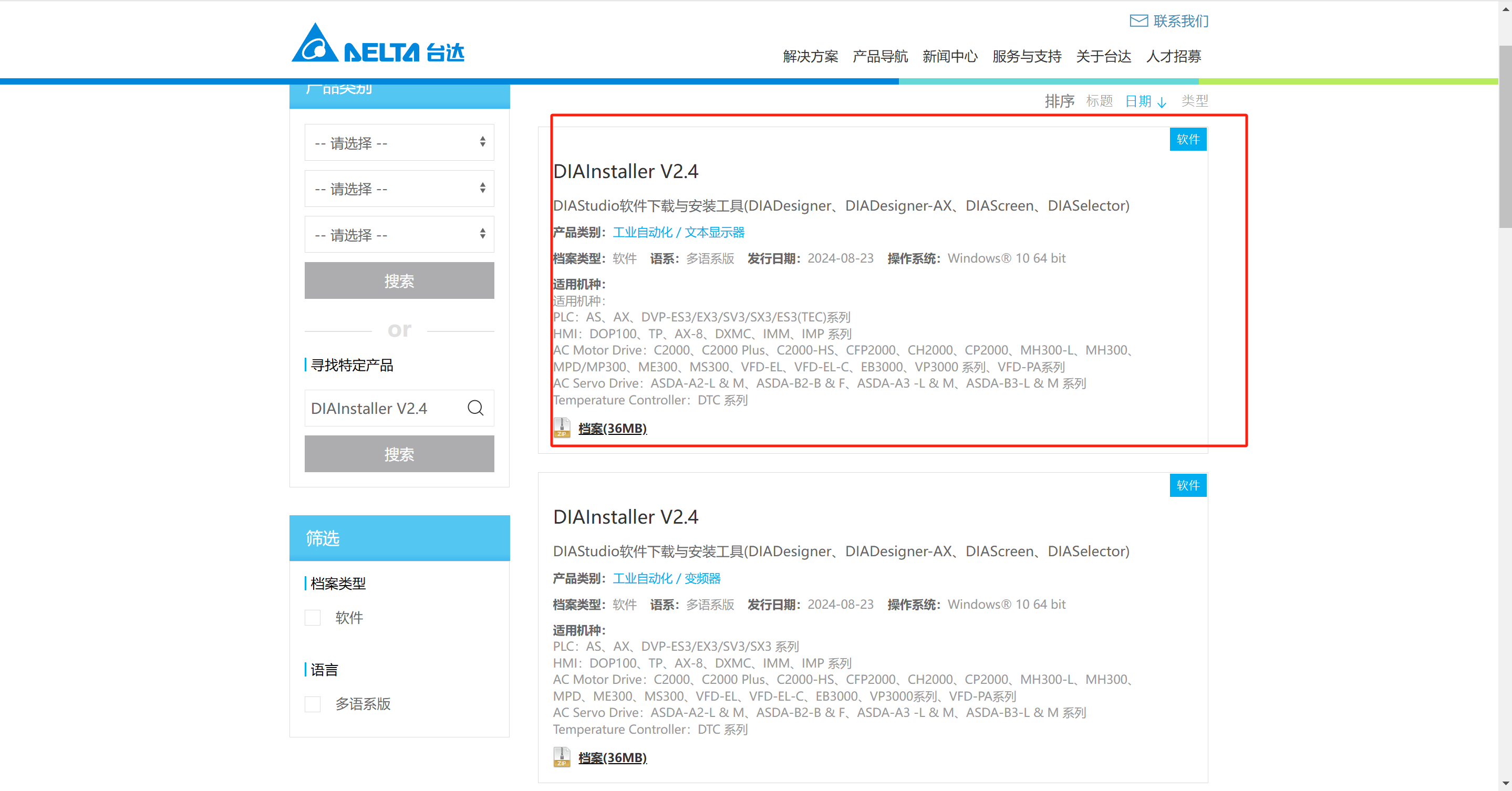

DIAScreen则需要先下载DIAInstaller，然后在DIAInstaller中下载。

注册账号

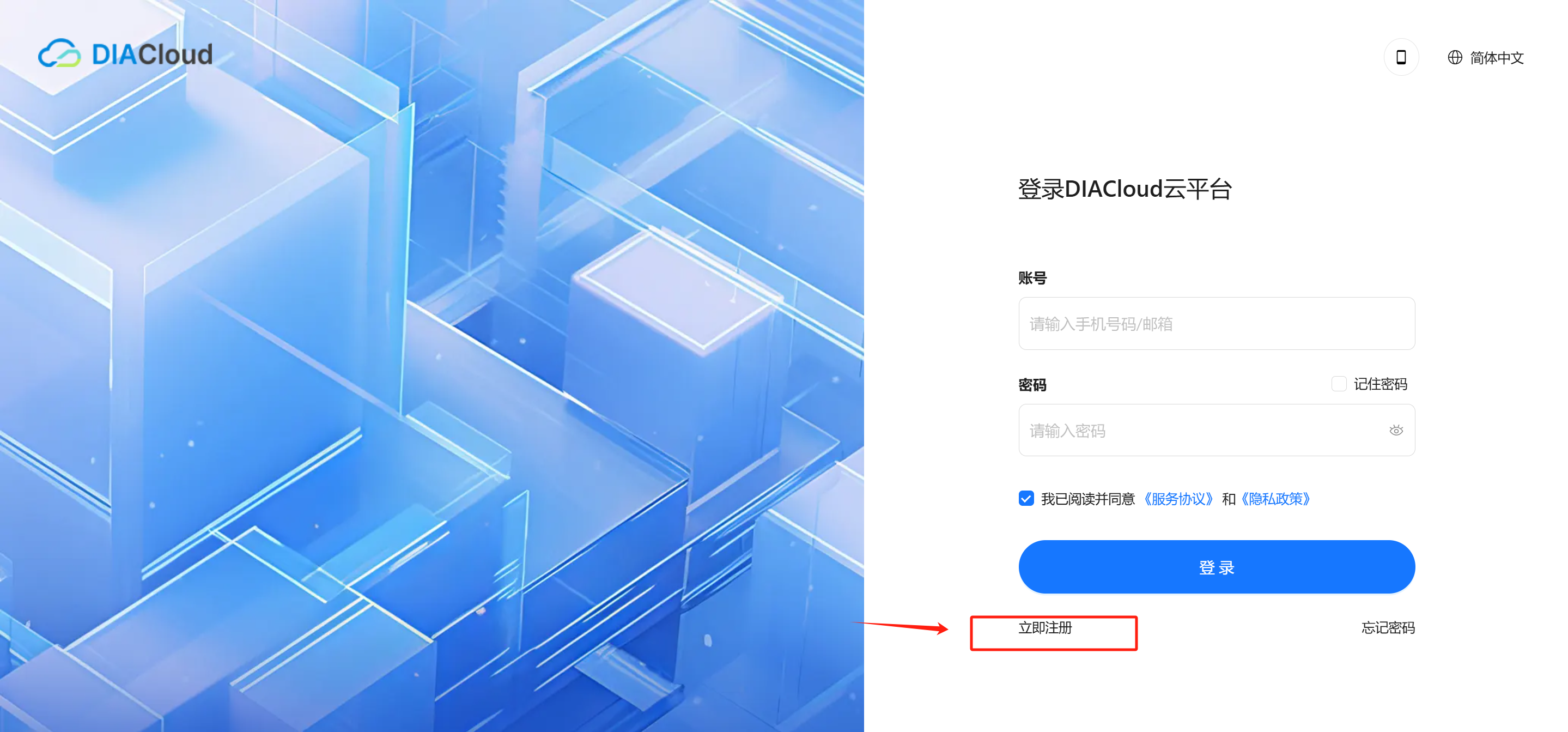

你可以在网页上访问DIACloud云平台去注册账号。

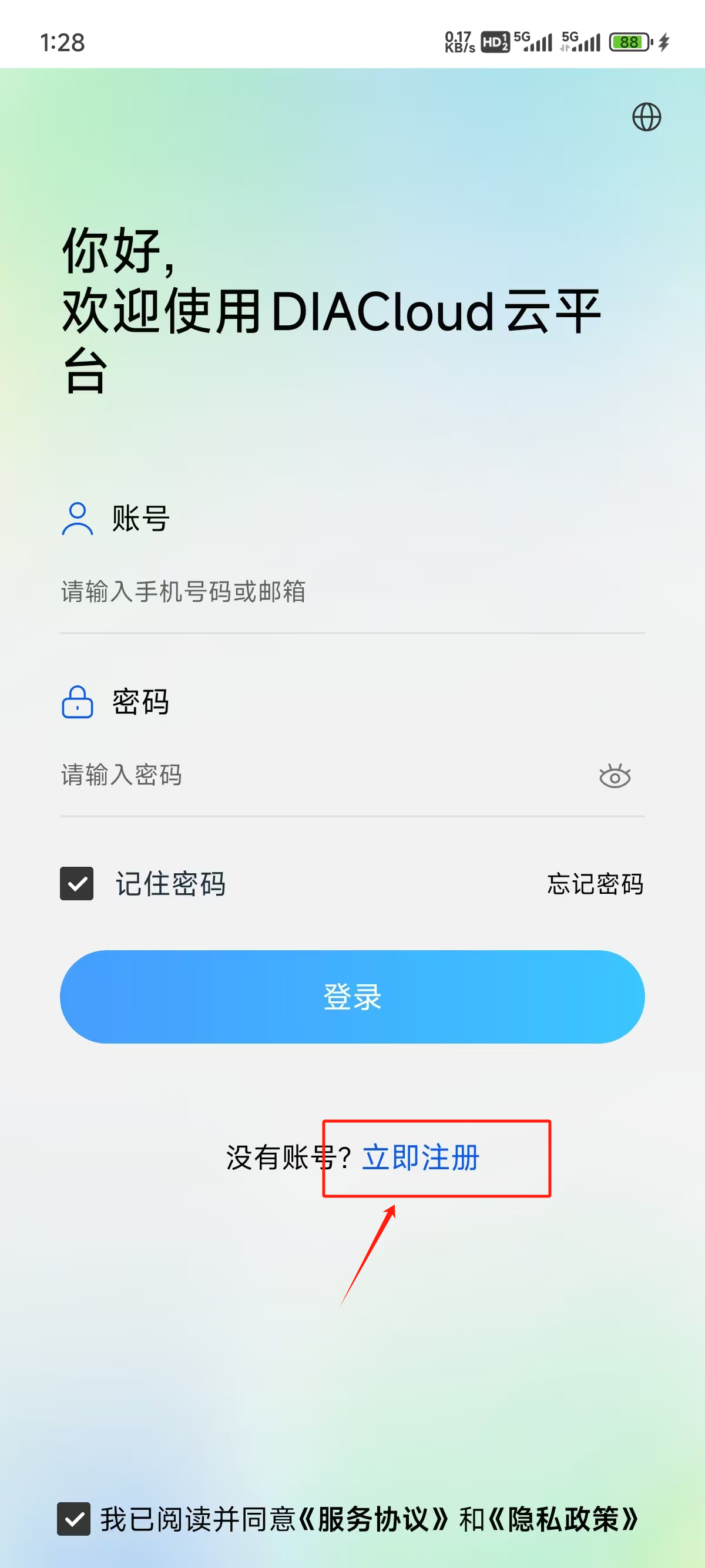

也可以在eDIACloud手机app的登录界面选择注册账号。

如果你之前有使用过福达的工控云平台（Vidagrid或者Diacloudsolutions），可以用工控云平台的账号登录。

开启HMI和云平台的连接

一、原账号下没有模版，新建模版绑定HMI

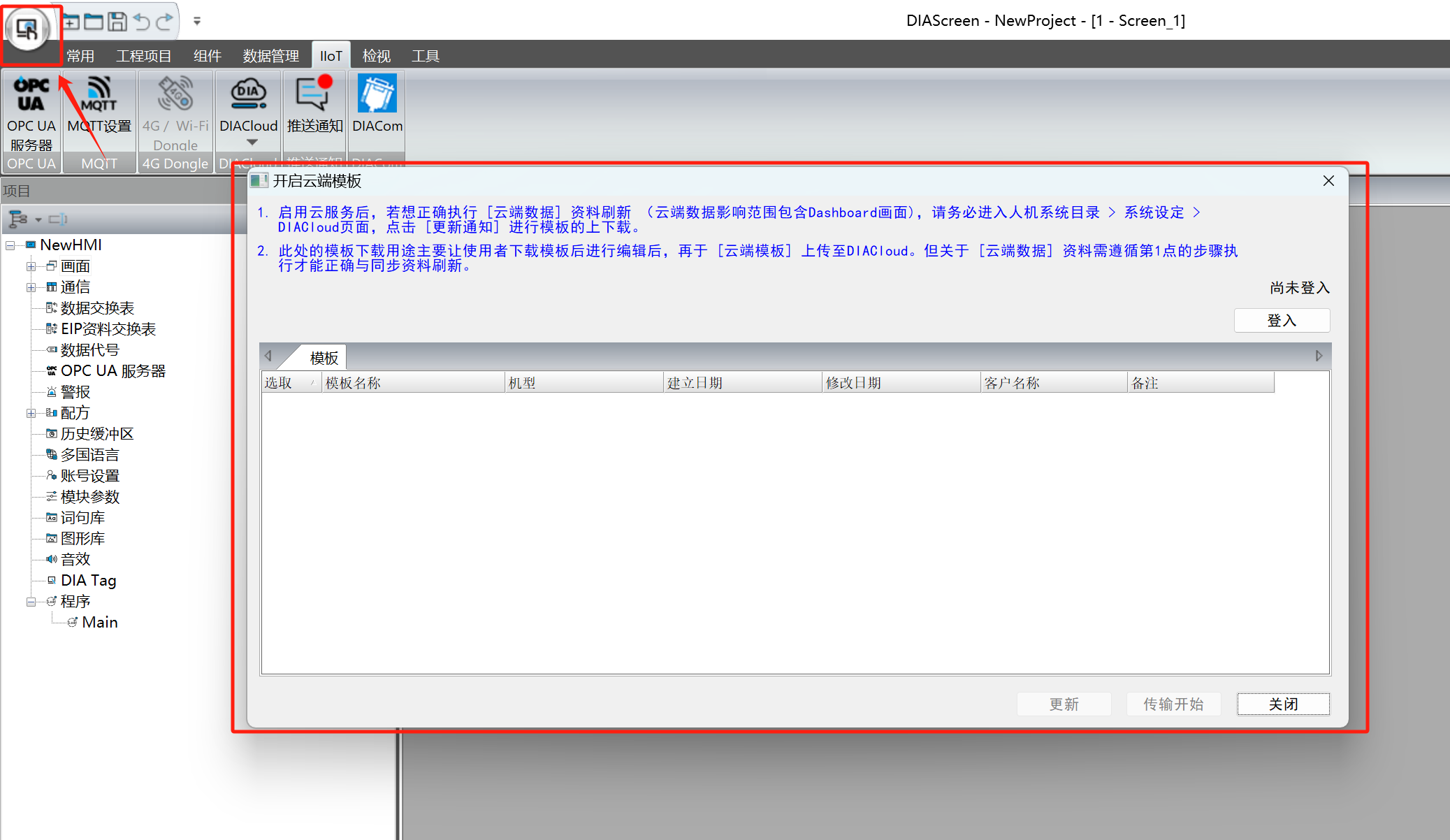

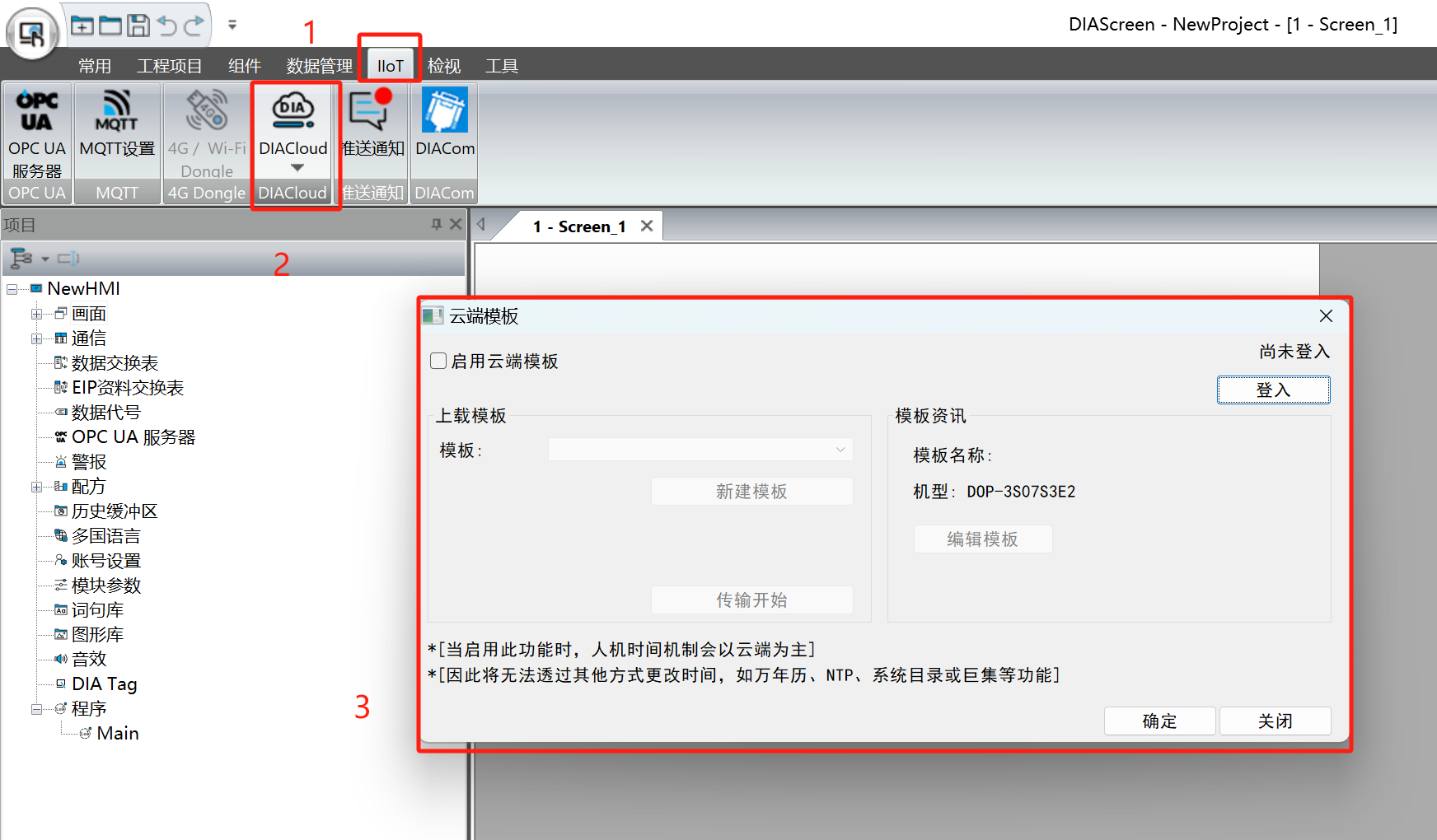

1. 打开DIAScreen，点击“IIoT——DIACloud——云端模版”



2. 勾选“启用云端模版”

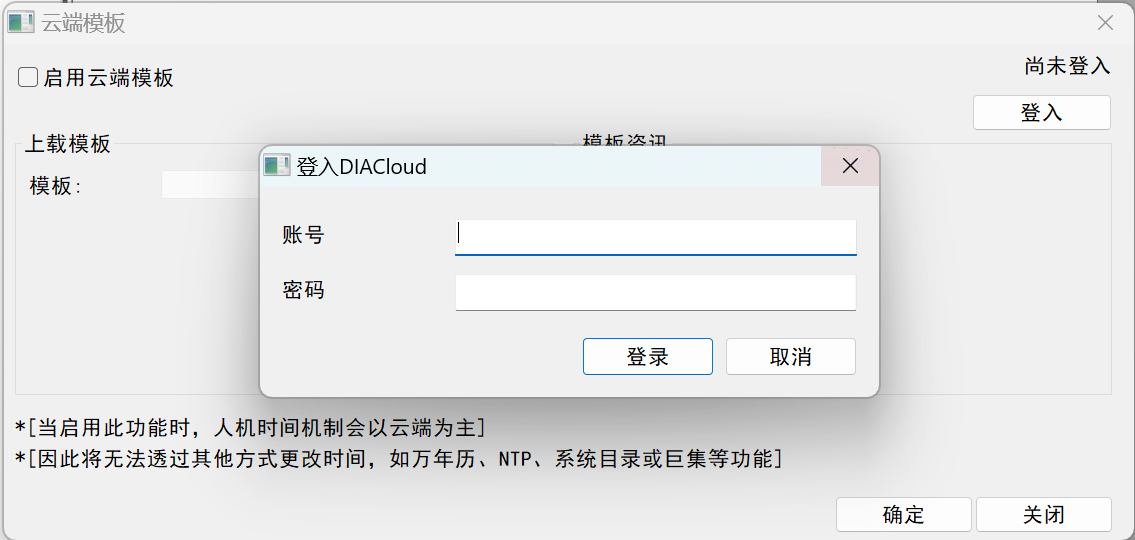

3. 登录账号

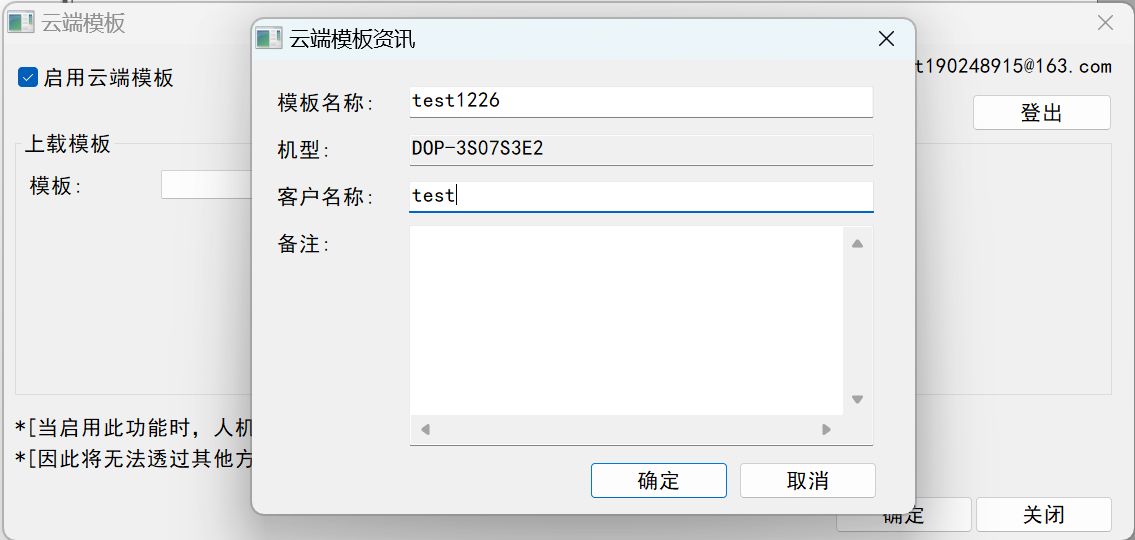

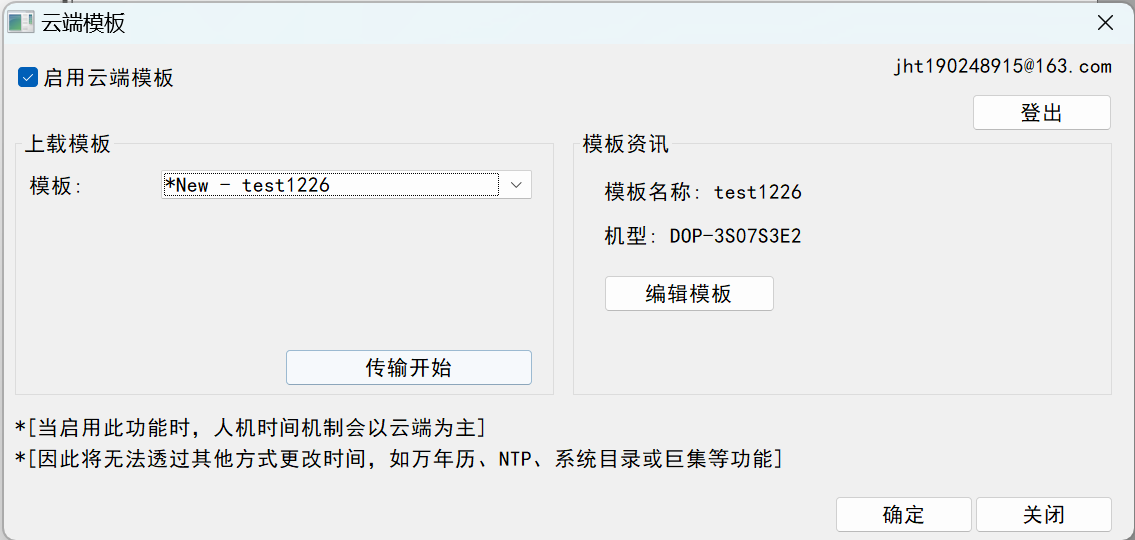

4. 新建模板



5. 点击“传输开始”，将新创建的模板信息上传到云端。



6. 点击“确定”保存信息，后面往HMI下载程序时，会把模版绑定关系下载到HMI。

二、将HMI设备绑定到账号下已经存在的模版

1. 点击左上角菜单栏，选择“开启云端模版”

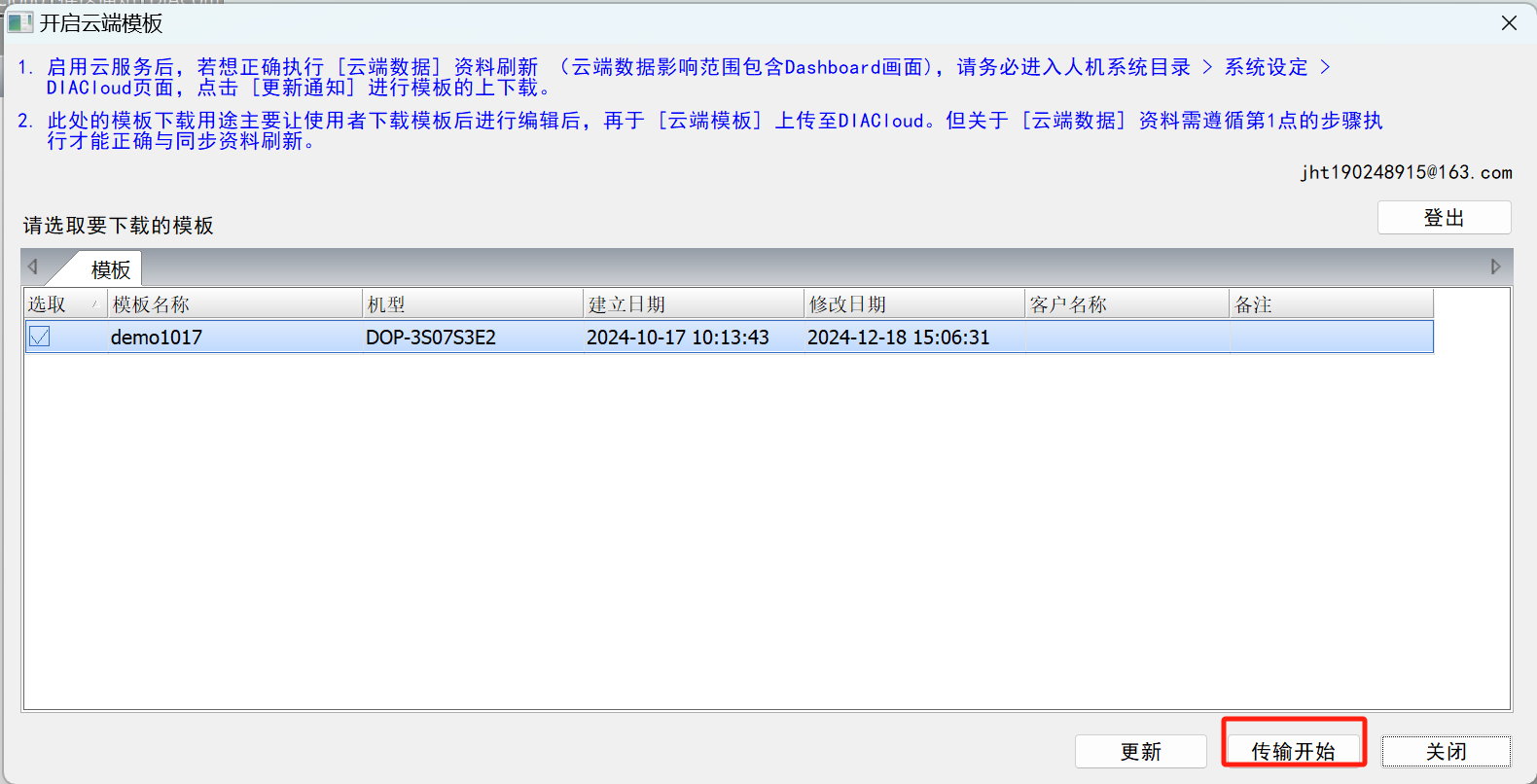

2. 登录账号，选择模版，并点击“传输开始”



3. 云平台中存储的模版信息和HMI画面等信息会被下载到DIAScreen上，再由DIAScreen下载到HMI。

三、账号中模版已经准备好，直接在HMI上操作绑定账号和模版（无电脑介入）

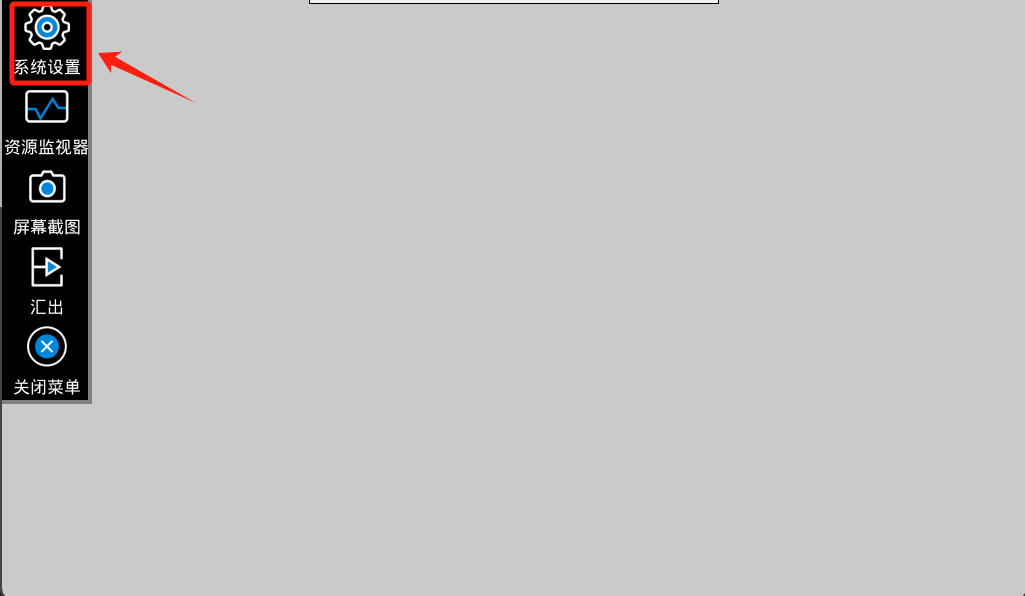

长按屏幕，左上角会弹窗菜单，点击“系统设置”进入设置

如果没有网络，先设置网络。点击“系统设置——网络——Wi-Fi”，搜索并选择连接网络

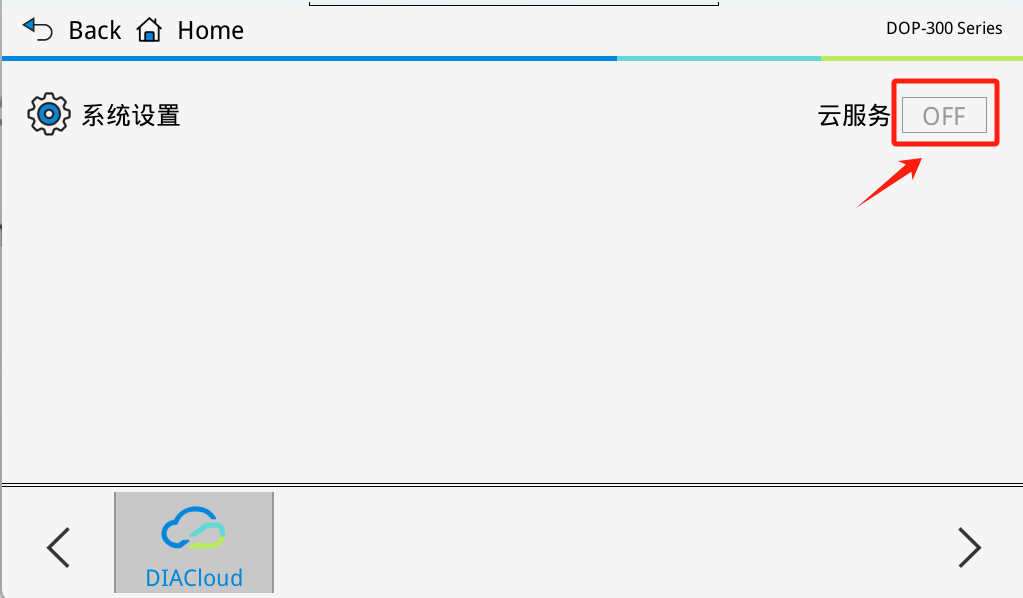

打开云服务功能。点击下方菜单的右箭头，点击DIACloud，启用云服务

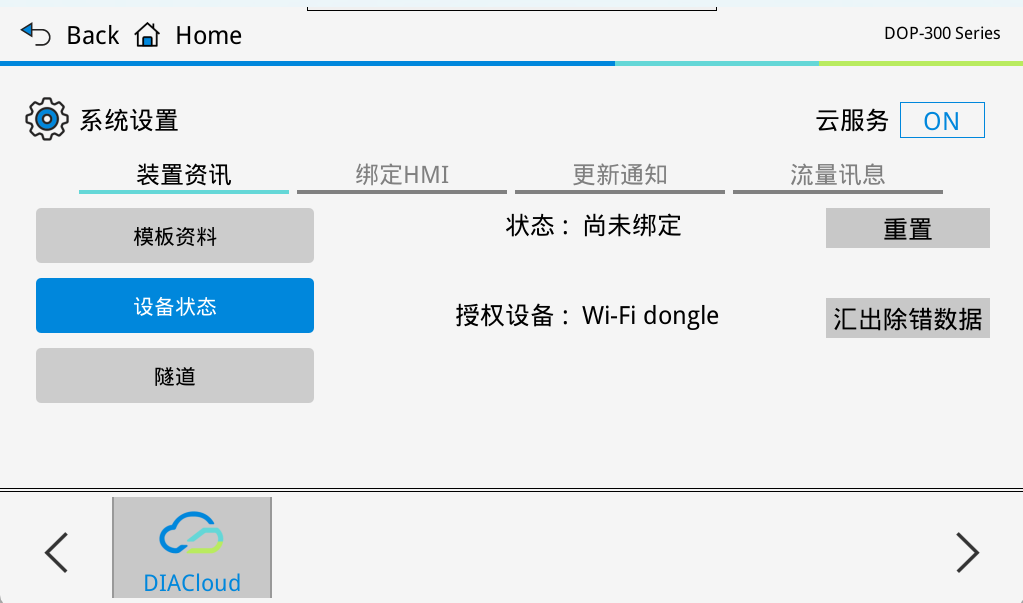

可以看到此时的设备状态是“尚未绑定”

下面我们手动绑定设备。

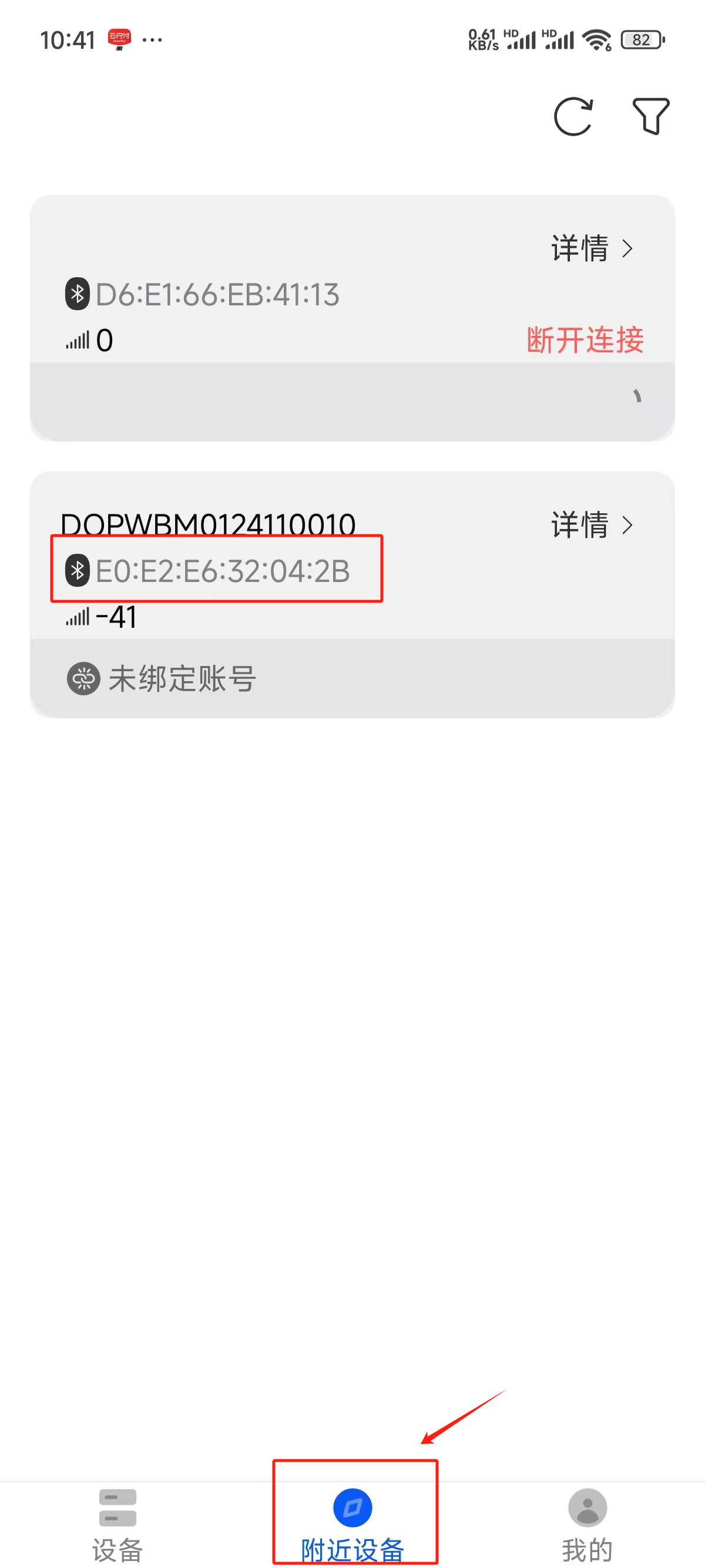

方法1：打开eDIACloud手机app，使用蓝牙功能，通过“附近设备”扫描并绑定设备。在扫描出来的设备列表里，可以根据蓝牙的MAC地址区分设备。HMI蓝牙的MAC地址印在wifi模块的标签上。

方法2：点击“DIACloud——绑定HMI——绑定HMI至DIACloud”，用eDIACloud手机app的扫一扫绑定二维码。

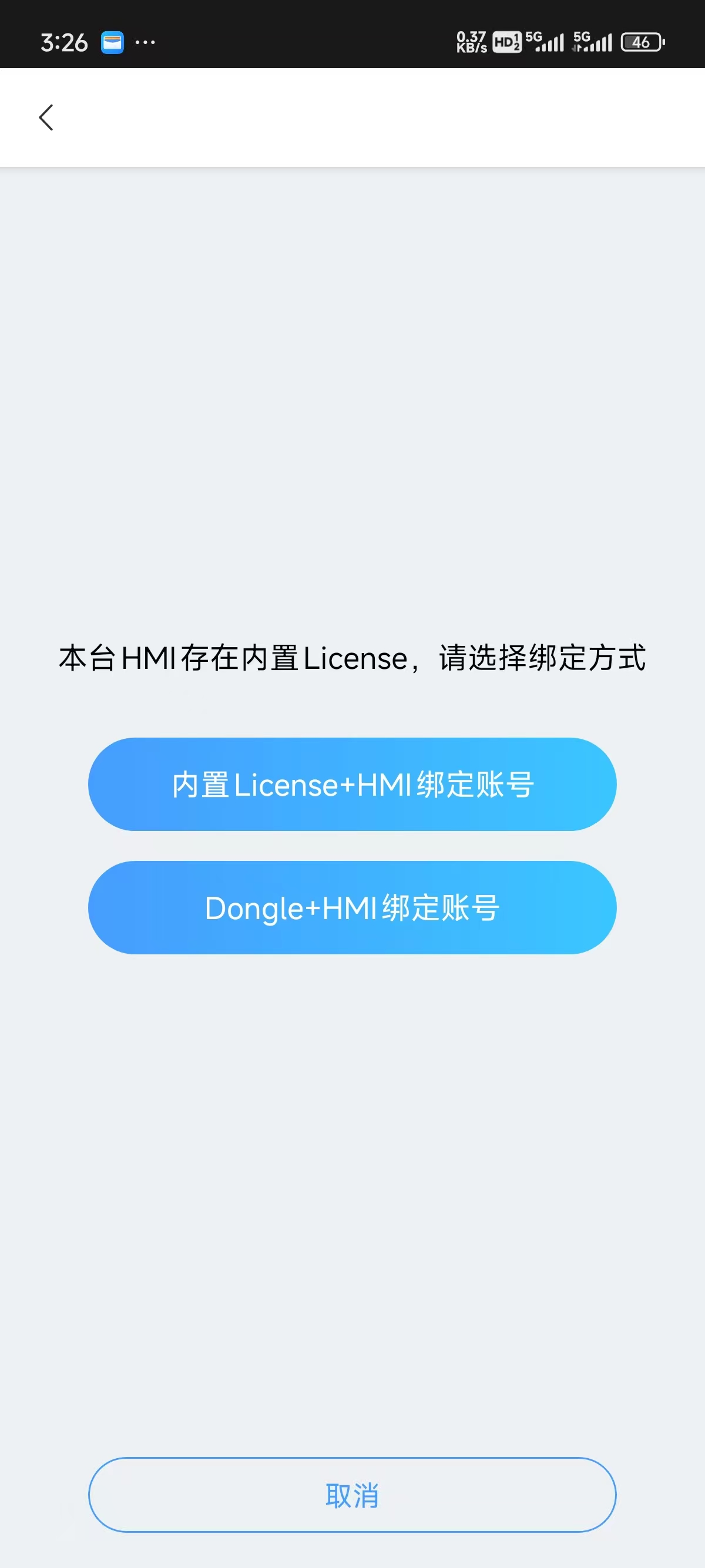

选择绑定的方式，我这里用的是wifi Dongle+HMI的方案。

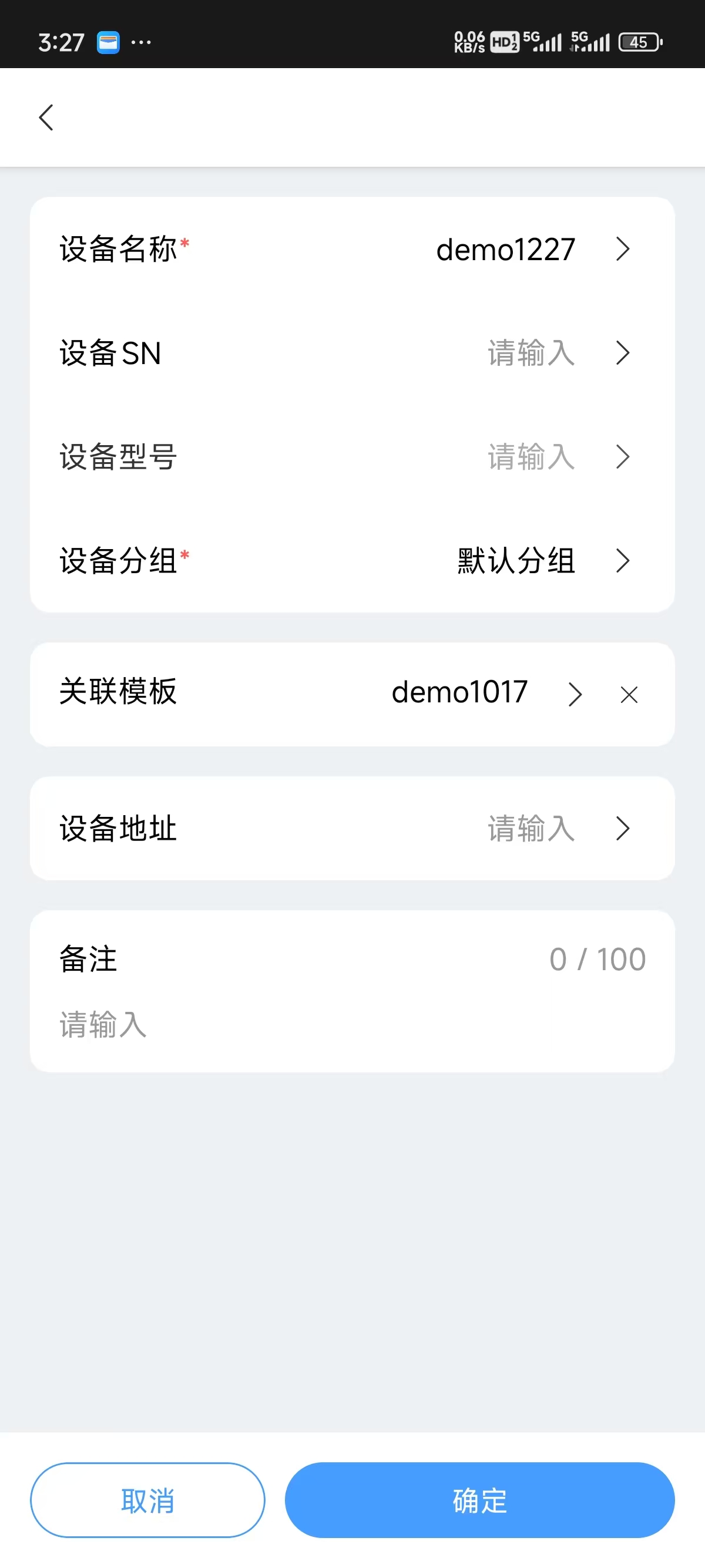

填写详细信息。这里选择关联的模版，模版会保存HMI的程序、云组态等信息。关联成功后，就可以从云平台把程序下载到HMI。

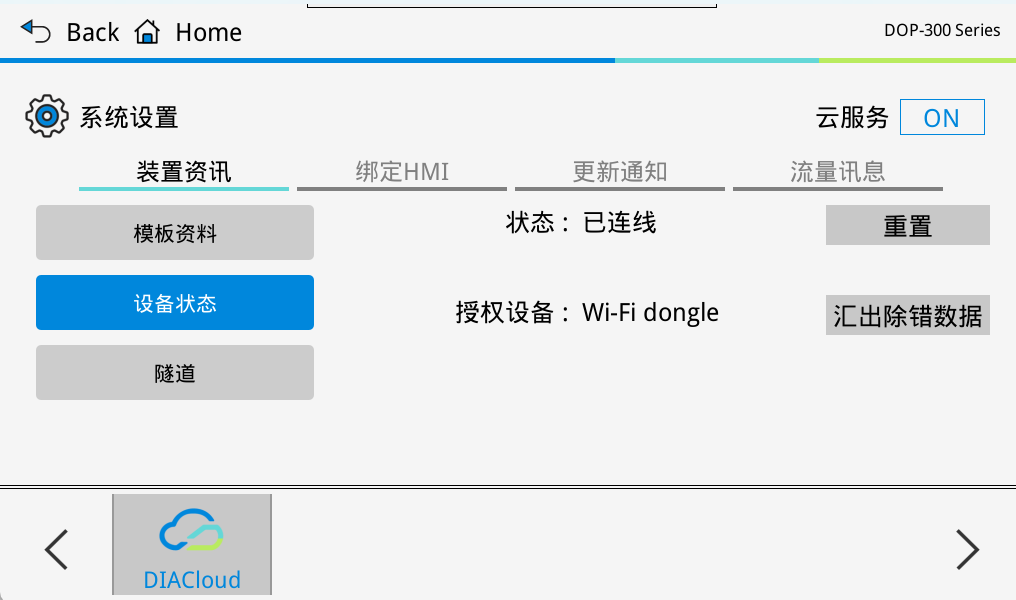

此时可以看到设备状态是“已连线”。

制作模版

更新模版到HMI

当云端存储的模版数据（包含韧体、画面、配方等）发生更新，可以手动在HMI屏幕上选择更新这些数据。

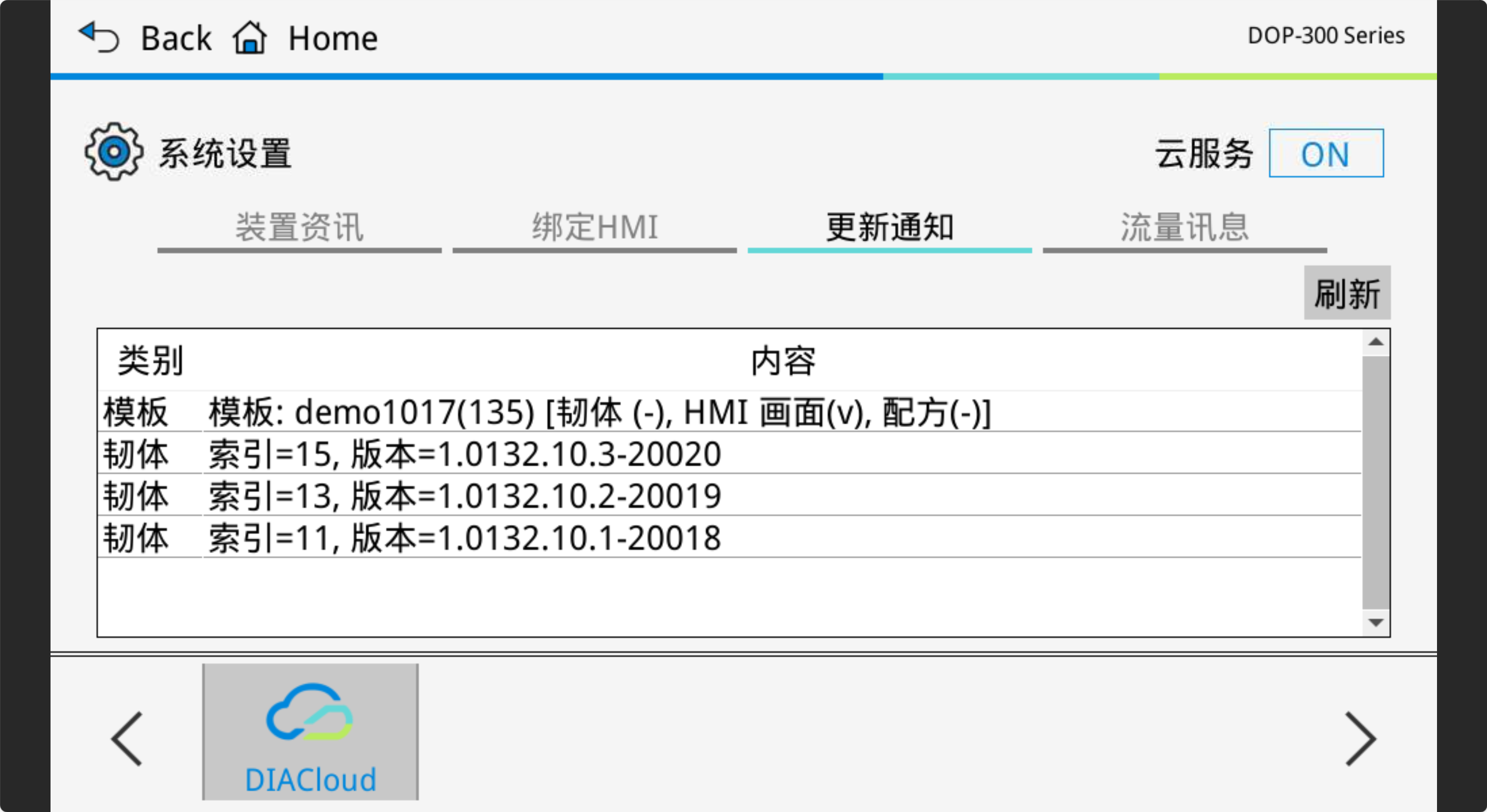

点击“更新通知——刷新”，列表里会显示云平台中可更新到HMI的内容，点击选择想要更新的内容。（韧体是会显示最新的三个版本，不代表一定需要更新）

创建云组态

创建云组态，要用到是软件是DIAWeb Designer。

打开DIAWeb Designer软件，登录自己的账号。

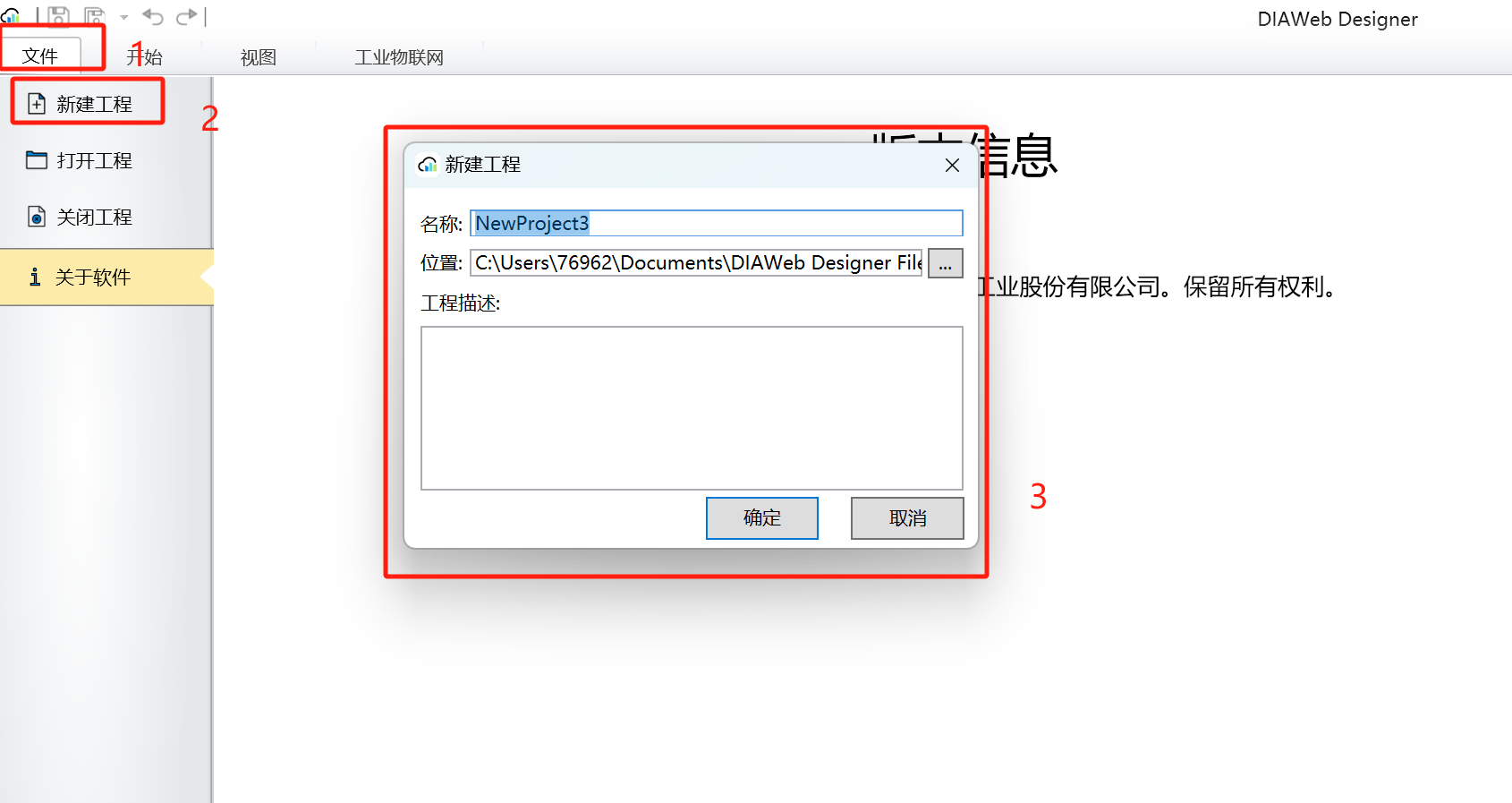

如果是第一次创建，还没有云组态工程，点击“文件——新建工程”去创建一个云组态工程。

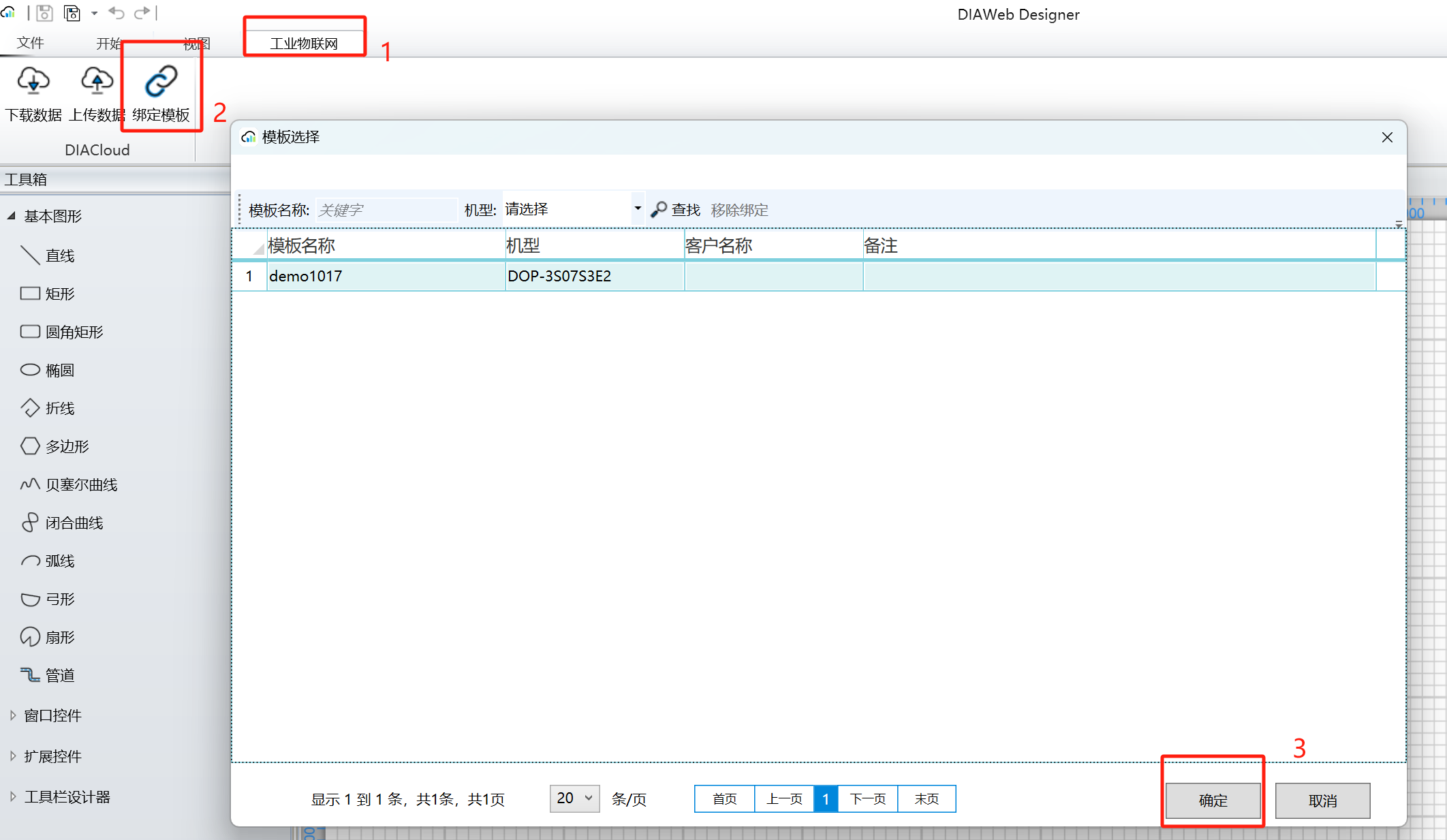

点击“工业物联网——绑定模版”，选择模版，点击“确定”完成绑定。

添加云端变量

想要制作云组态，云端要能获取到HMI的数据。软件不会自动识别你用了哪些变量并上传到云，需要自己手动添加云端变量。

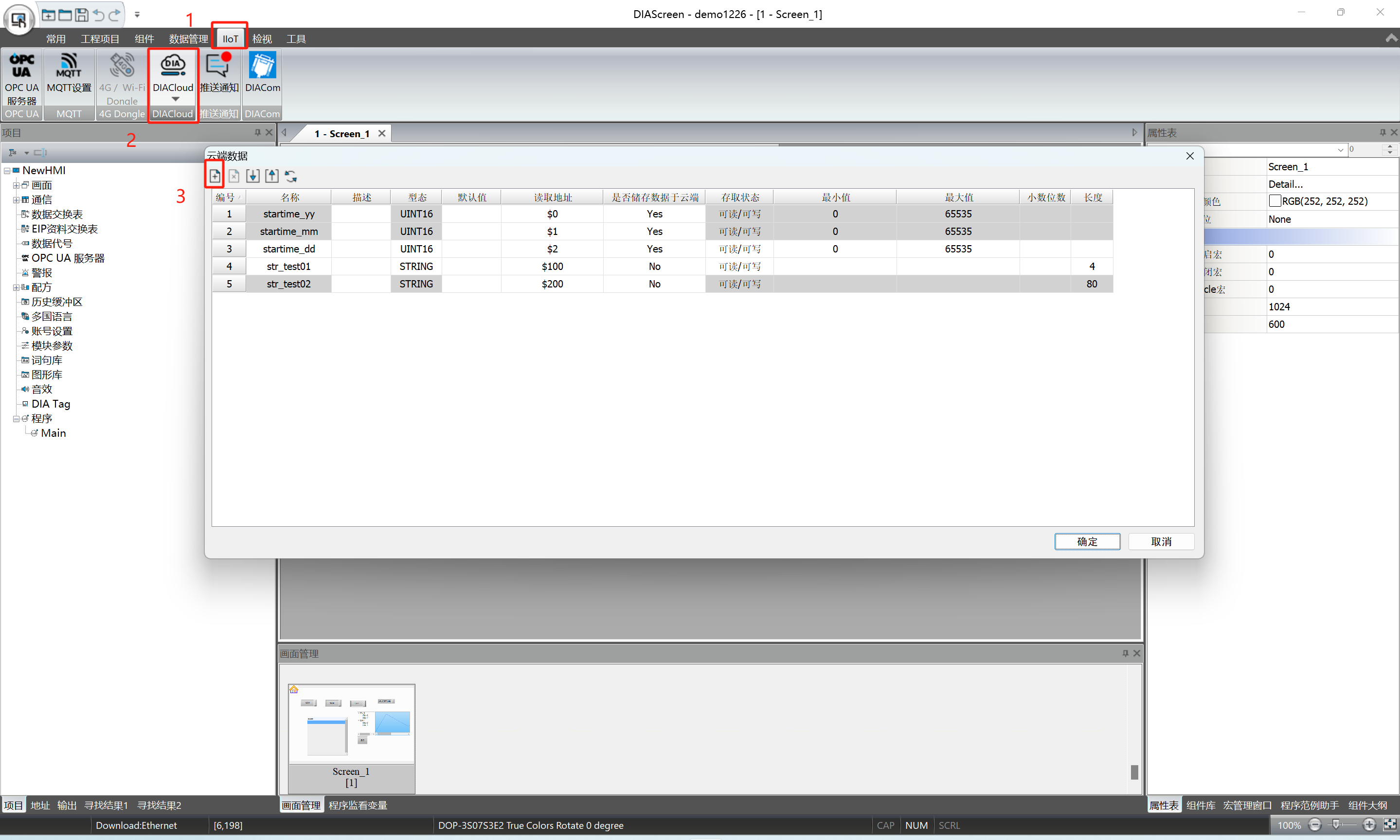

打开DIAScreen软件，点击“IIoT——DIACloud——云端数据“，这里显示的就是会上传到云端的云端变量，点击左上角“＋”可以新增云端变量，通过“读取地址”这个选项，和HMI画面里的变量对应。

添加完成后，点击“确定”，就自动同步到云端了。

打开DIAWebdesign软件，如果是首次打开软件，会要登录，登录完成后会自动同步云端变量。

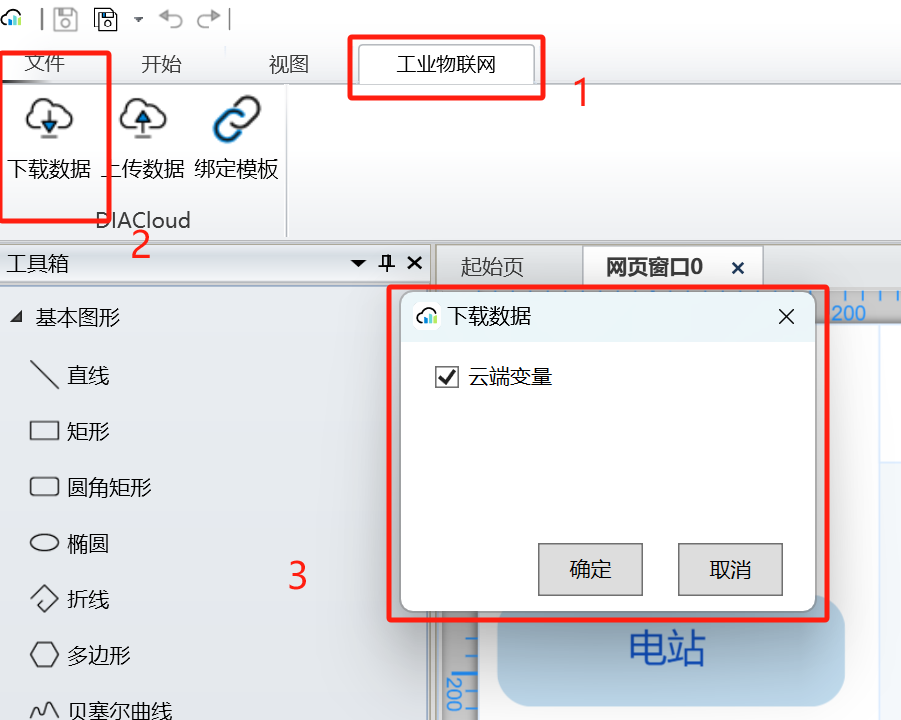

如果需要手动同步云端变量，可以点击“工业物联网——下载数据”，勾选“云端变量”，点击确定。

绘制云组态

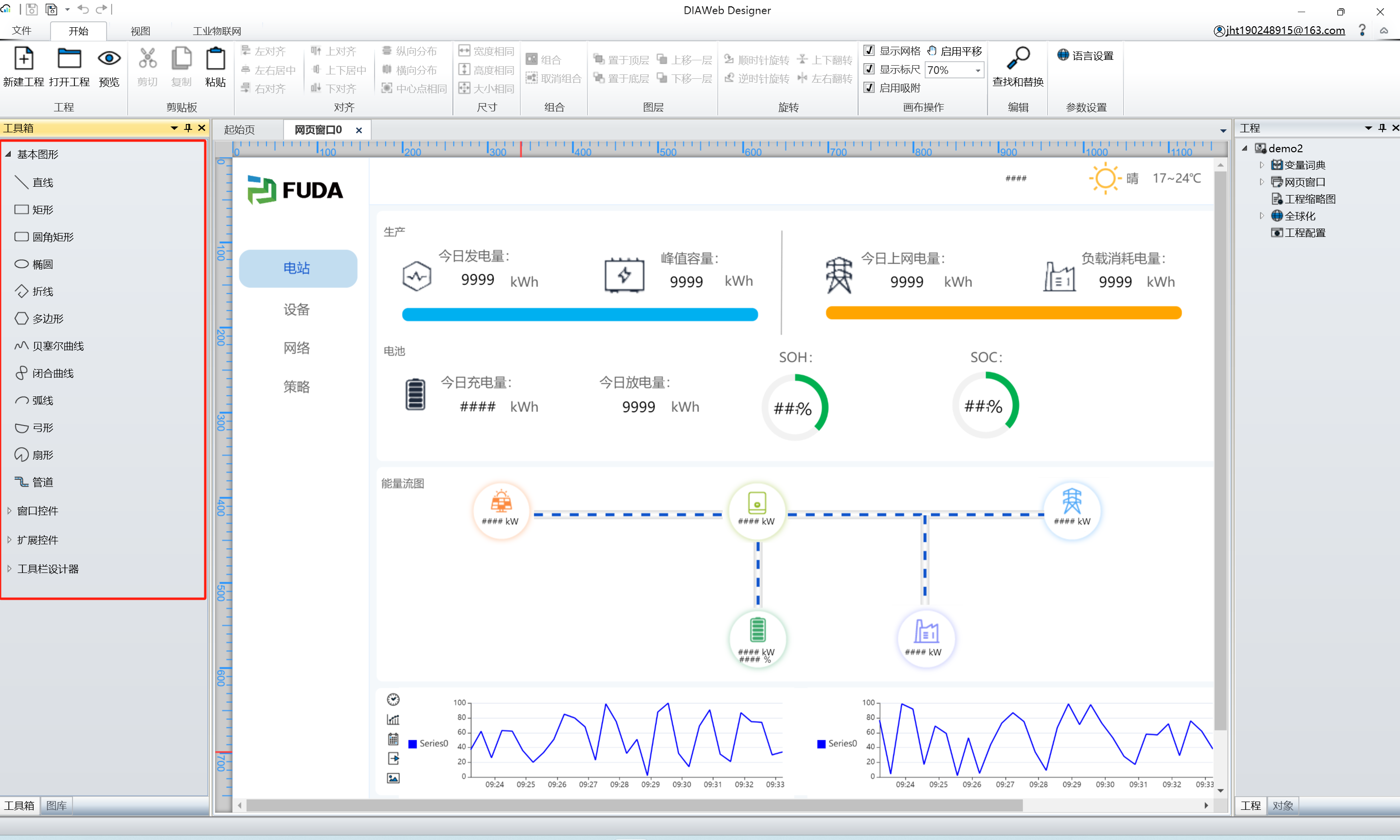

使用左侧工具箱中丰富的控件来绘制画面，也可以将图片导入进来配合使用，将云端变量绑在对应的控件上，即可显示数据。具体的一些制作画面的方法，可以参考台达官网的使用手册：DIAWebDesigner软件使用手册

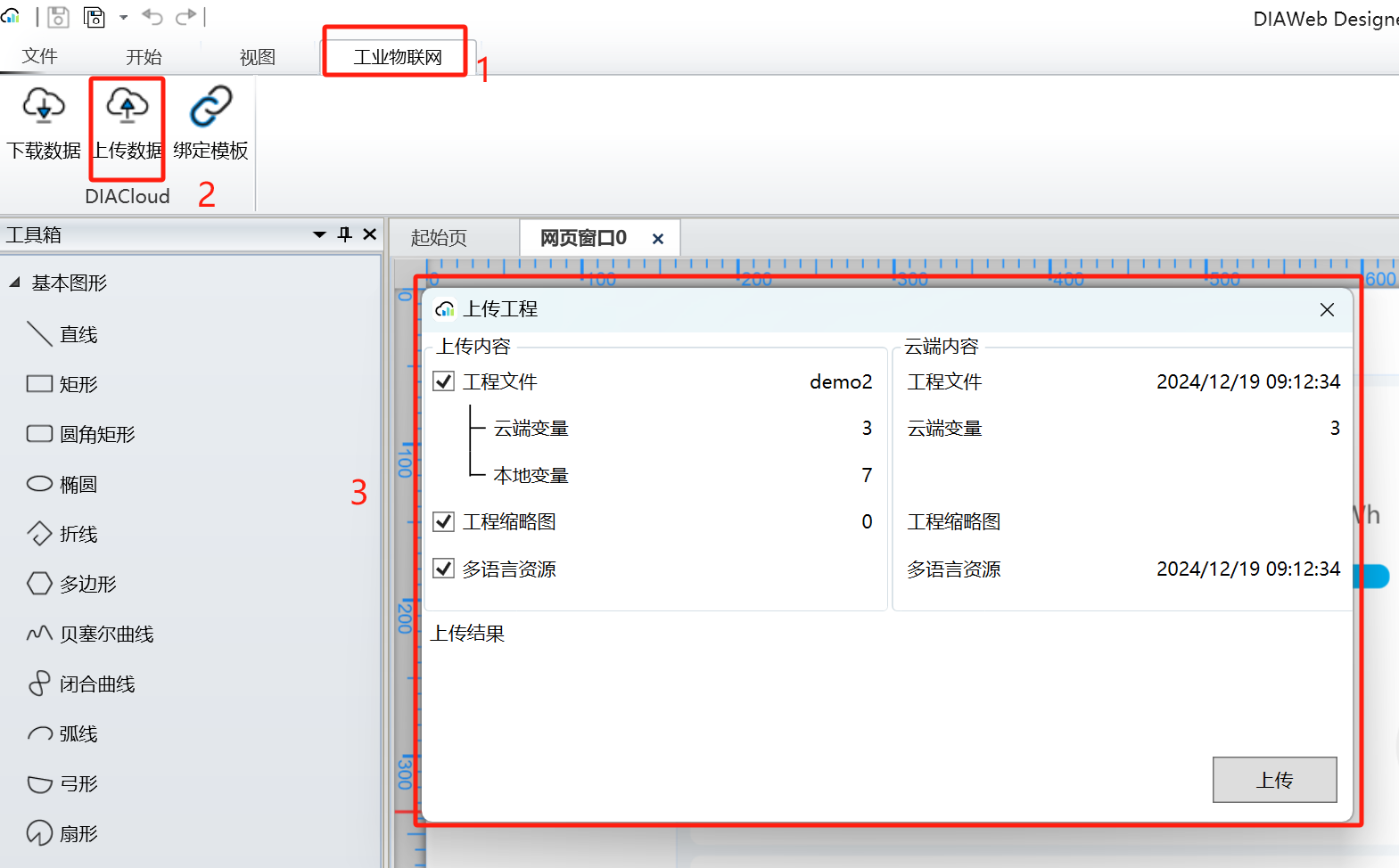

云组态画面绘制完成后，点击“工业物联网——上传数据——上传”，即可上传绘制好的云组态画面。

效果展示

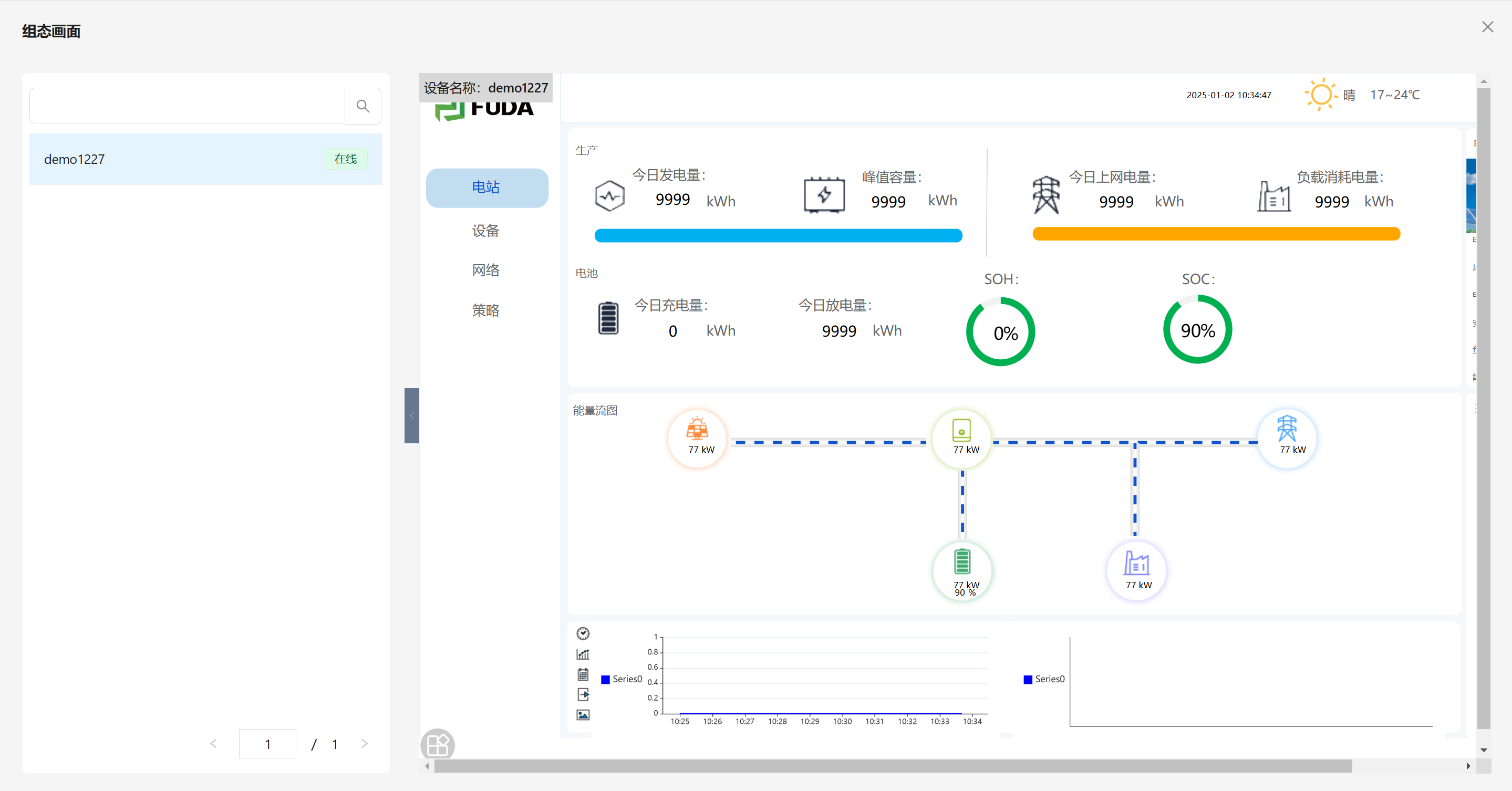

云组态上传完成后，可以在云平台的Web端和app端查看组态画面。

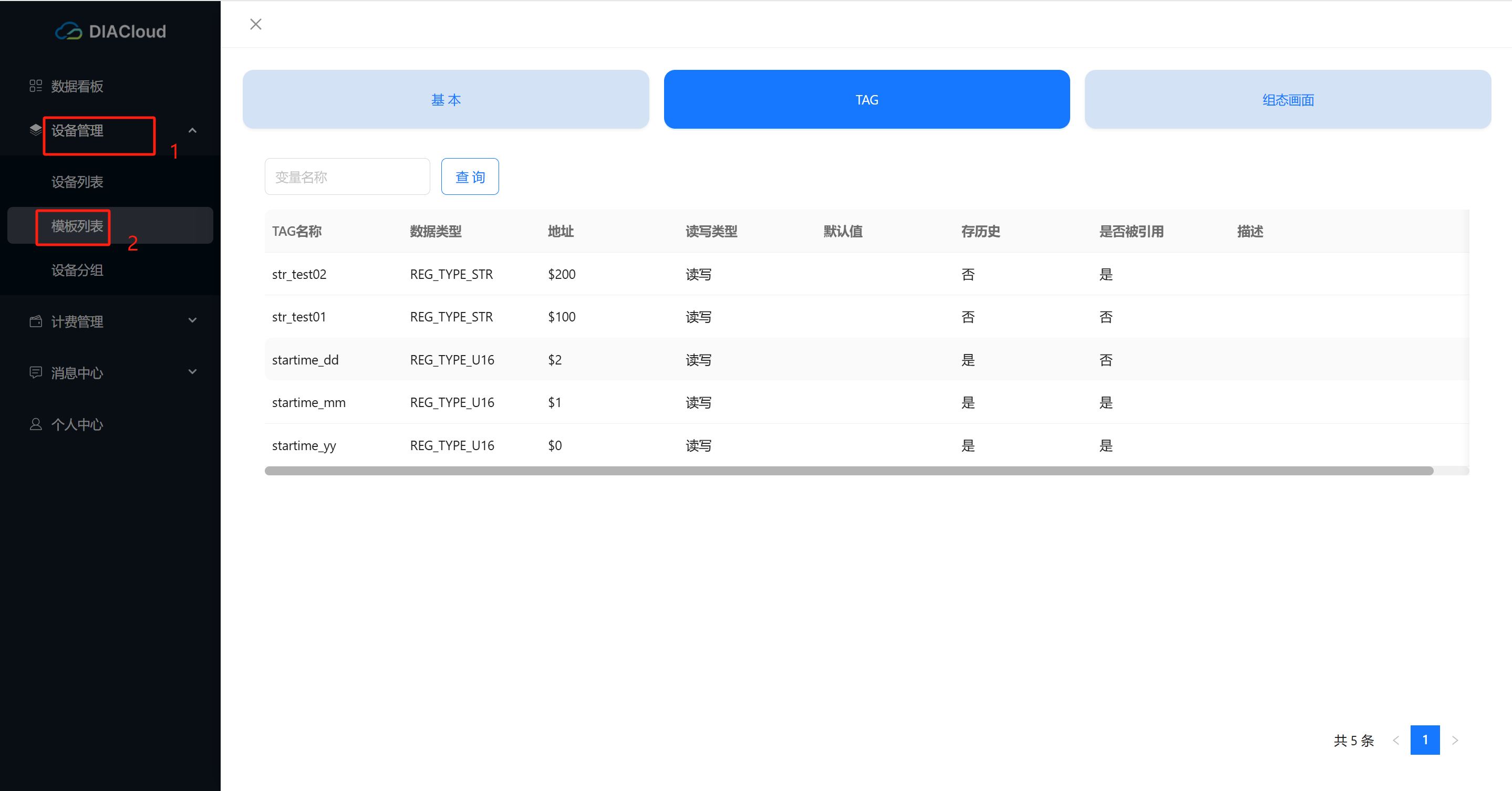

在Web端云平台登录账号，打开“设备管理——模版列表“，点击我们制作的模版。
这个界面里，”基本“可以看到模版的基本信息，”TAG“可以看到我们上传的云端变量，”组态画面——查看组态画面“可以看到我们刚刚制作的云组态画面。

打开手机app eDIACloud，登录账号。点击打开对用的模版，选择“组态画面”，调整大小。
