使用visio画波形图

我们平时画流程图,框图等经常需要使用visio来完成,但是有时候需要画波形图的时候发现好像visio里并没有现成的波形图选项供我们选择。今天,我们就来介绍一下,如何使用visio画波形图。

1、打开visio软件,新建一个基本框图。

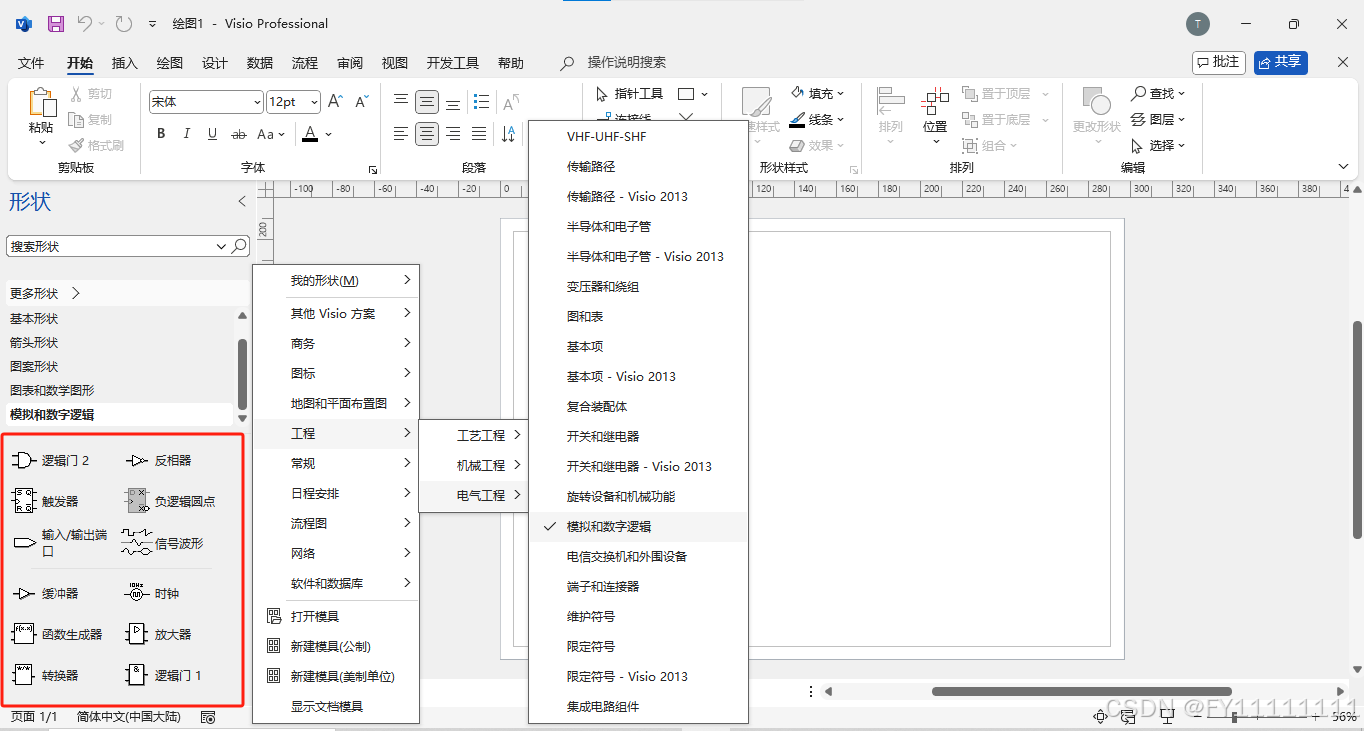

2、在左侧的菜单栏里依次选择:更多形状→工程→电气工程→模拟和数字逻辑。完成之后就会发现左侧的菜单栏里出现了模拟和数字逻辑所对应的图形。

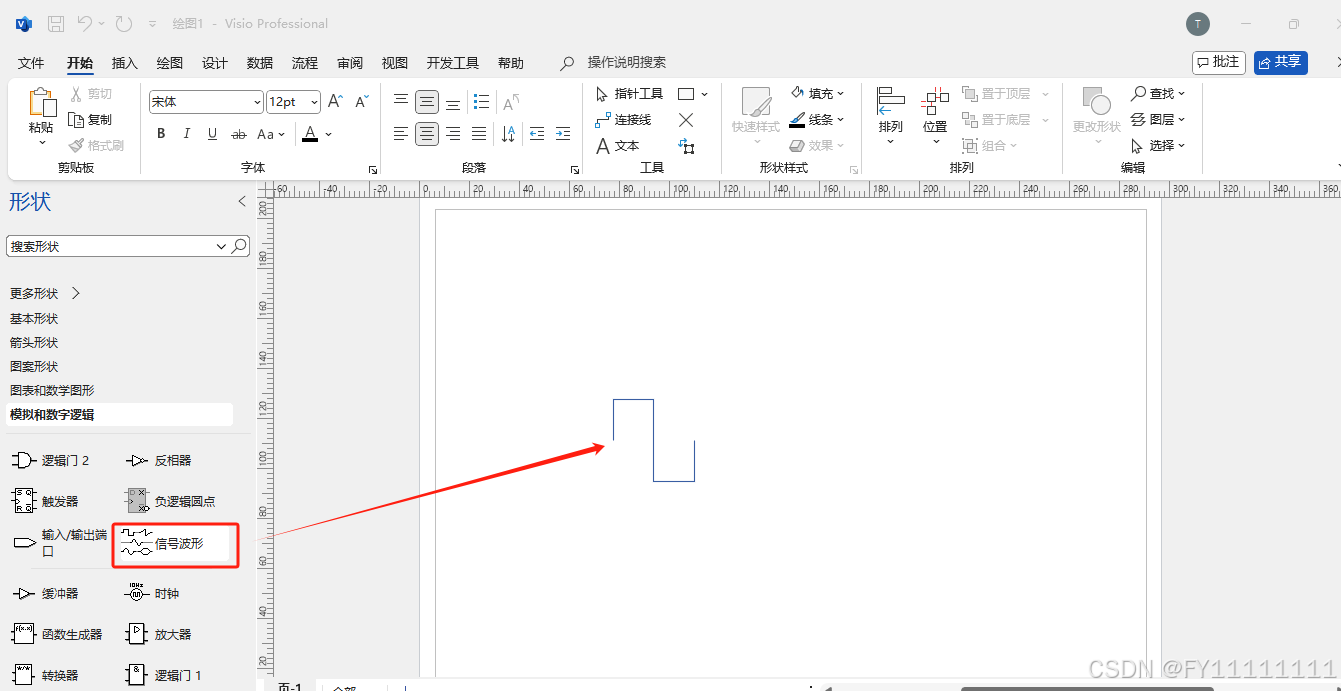

3、选择“信号波形”选项,将其拖拽至画布上。

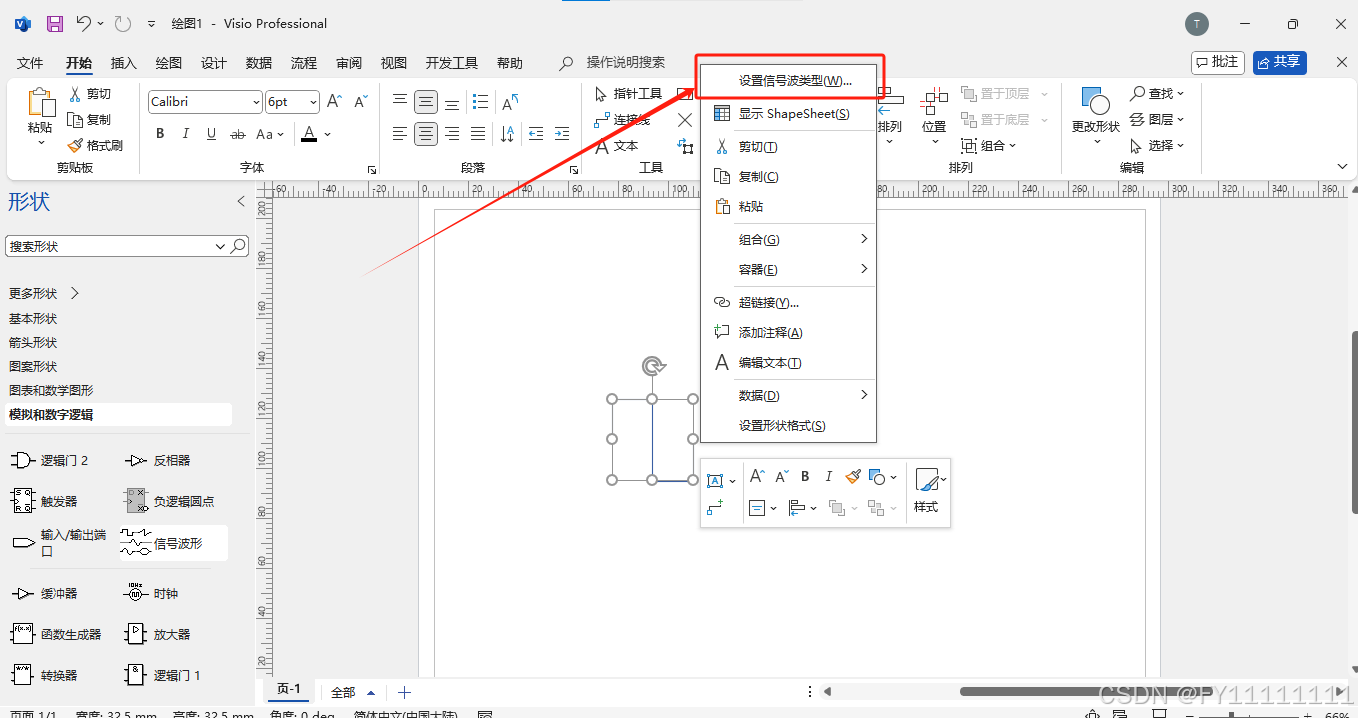

4、右击画布上的波形,选择“设置信号波类型”选项(这里以方波为例)。

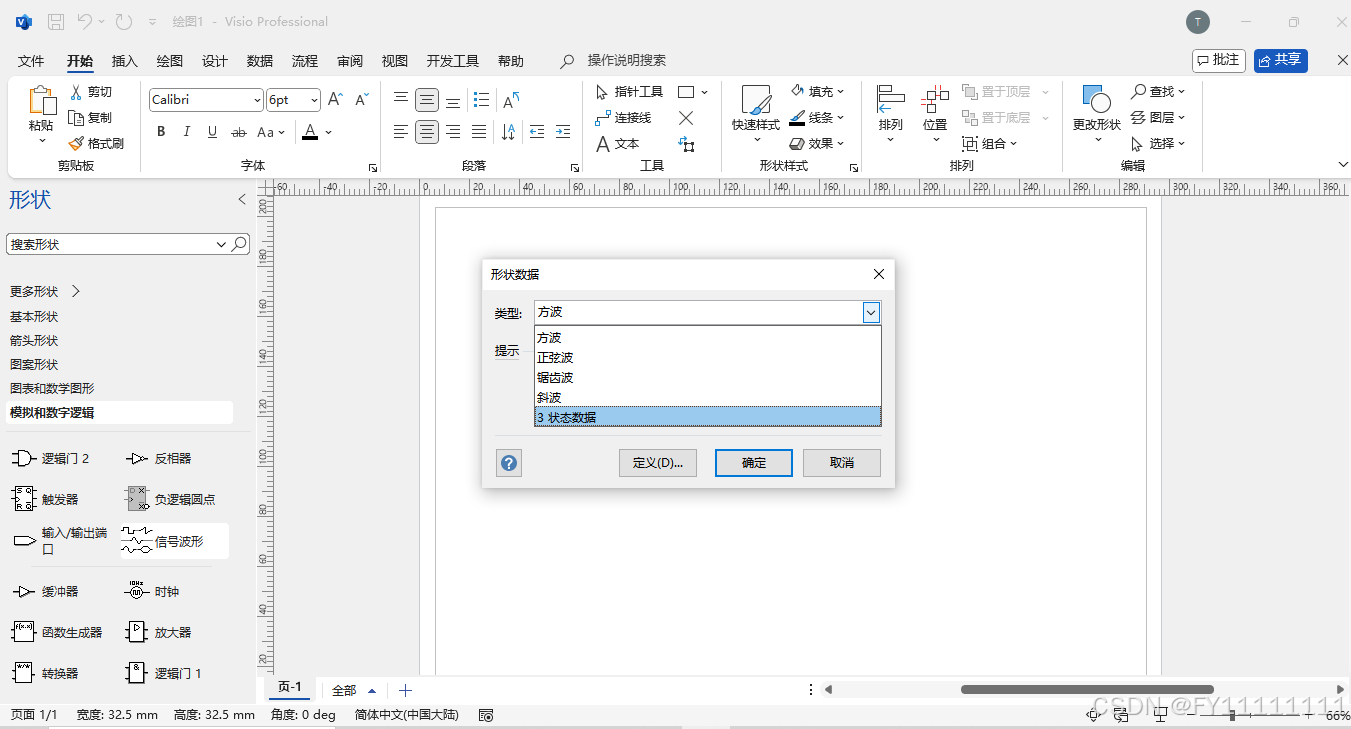

在弹出的对话框中,就可以修改信号的波形。

到这里,单个的波形绘制就可以实现了。但是,一般我们需要绘制连续的正弦波,方波或者是三角波等,我们可以通过“裁剪”的方式,将基本波形裁剪成我们所需的波形。在此之前,我们需要先配置一下visio的工具栏。

5、观察visio上方的工具栏是否有“开发工具”这一选项,如果没有,我们需要先进行系统配置,显示“开发工具”这一操作选项,才能进行下一步操作。

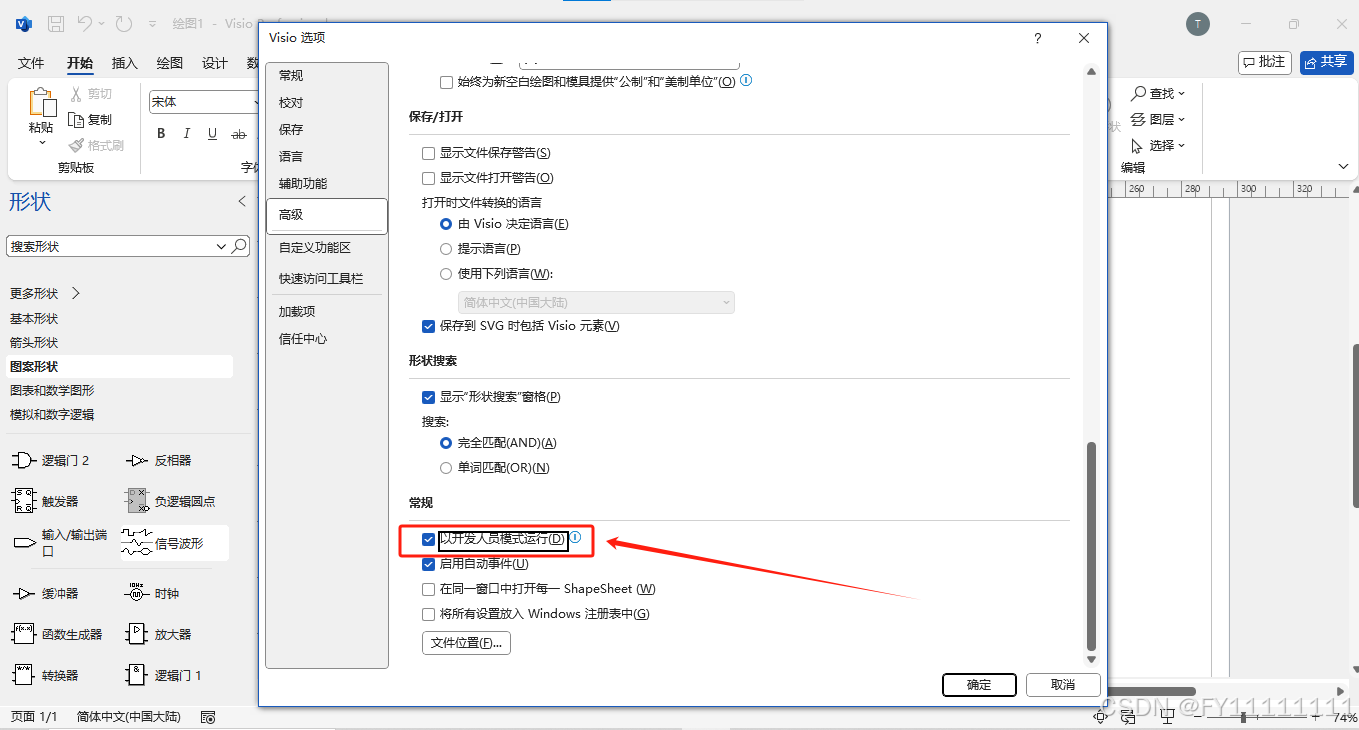

选择:文件→选项→高级→以开发人员模式运行。

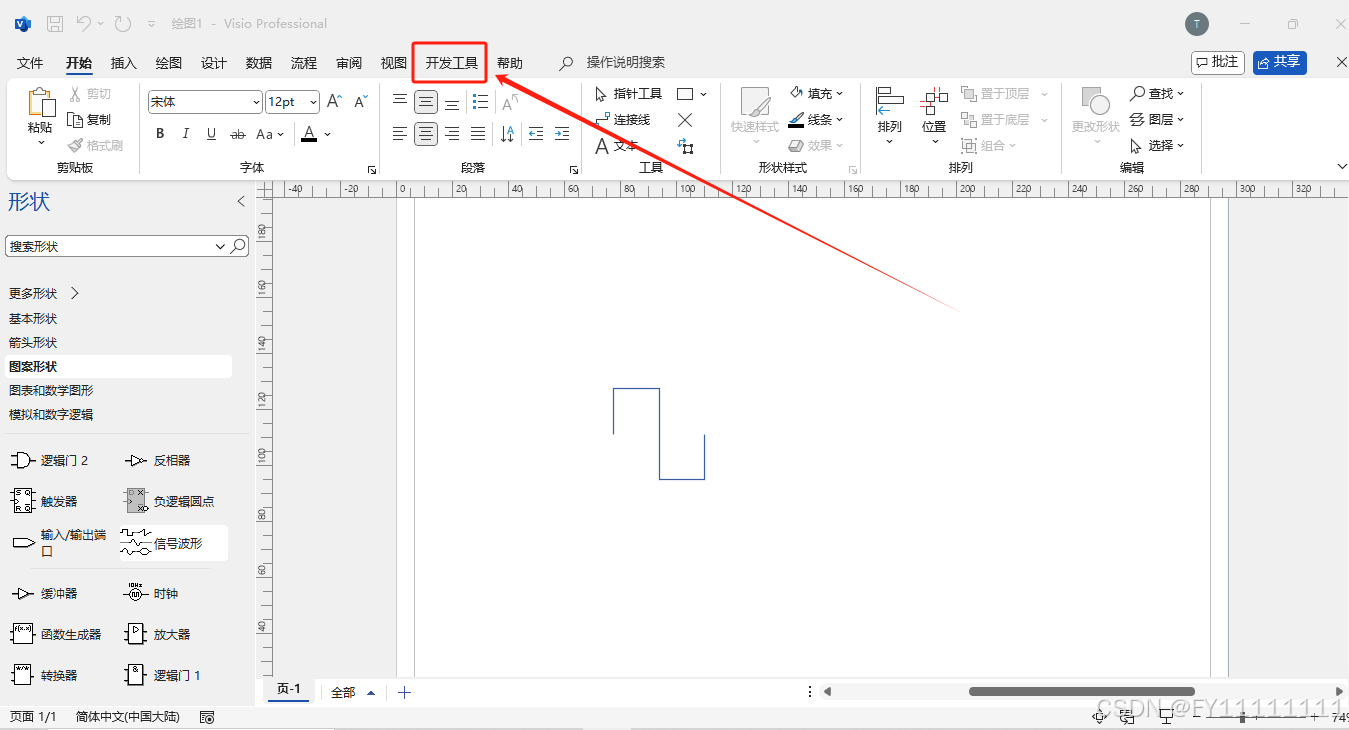

之后,就可以看到绘图界面的上方出现了“开发工具”这一操作选项。

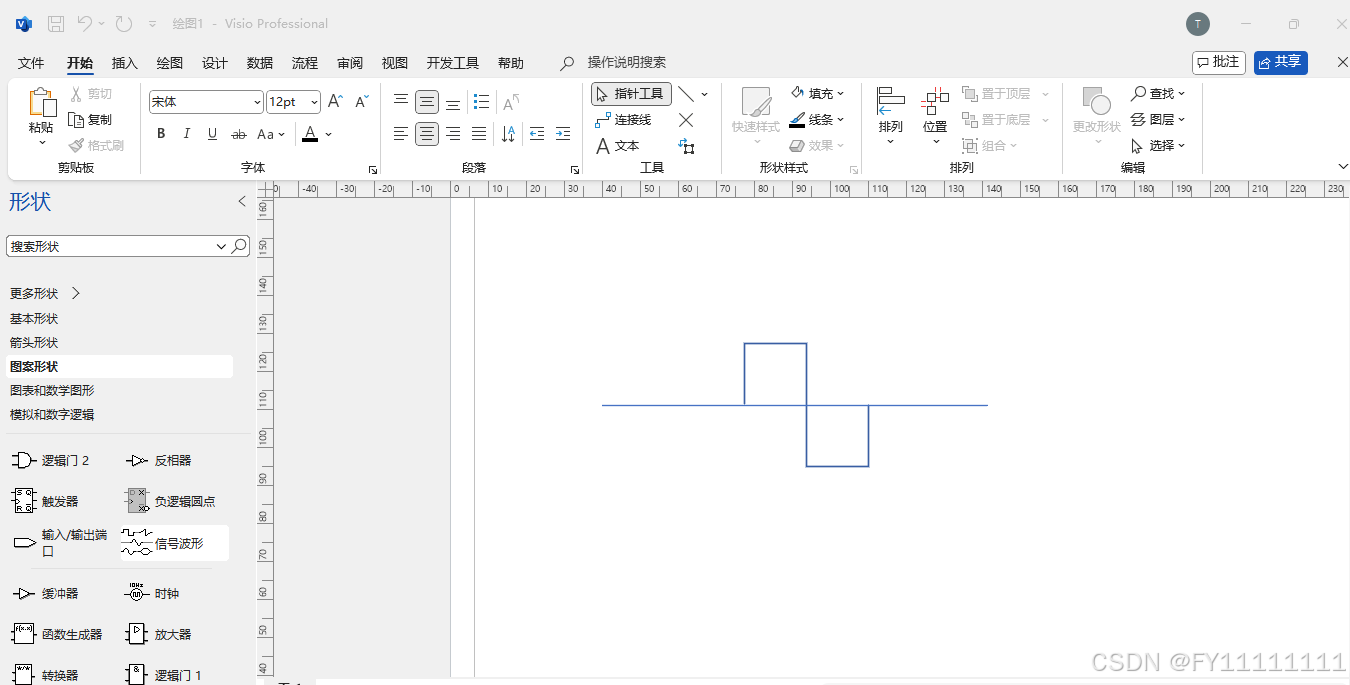

6、对波形进行裁剪。根据自己的需求绘制分割线(分割线就选择工具栏里的线条就可以)。如图所示,我画了一条横线,均分这个正弦波的上下两部分。

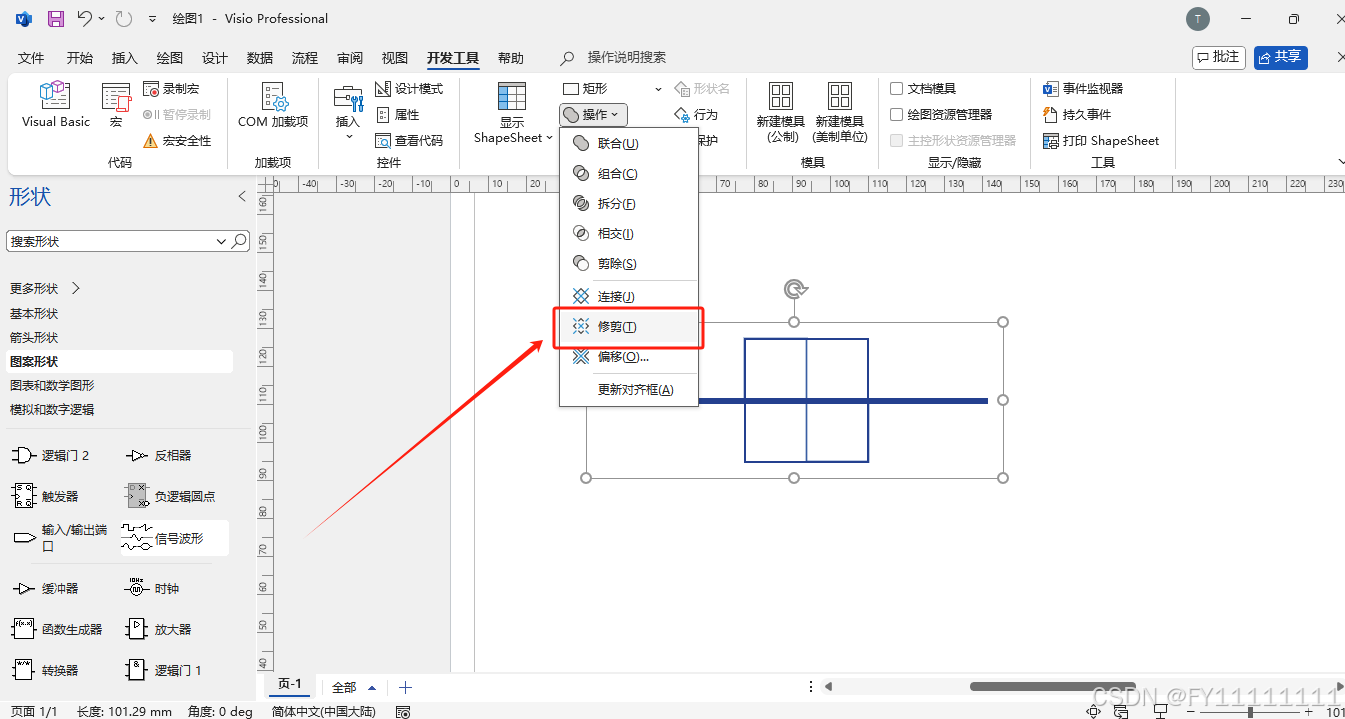

6、全选画布上的内容,在上方工具栏内依次选择:操作→修剪。

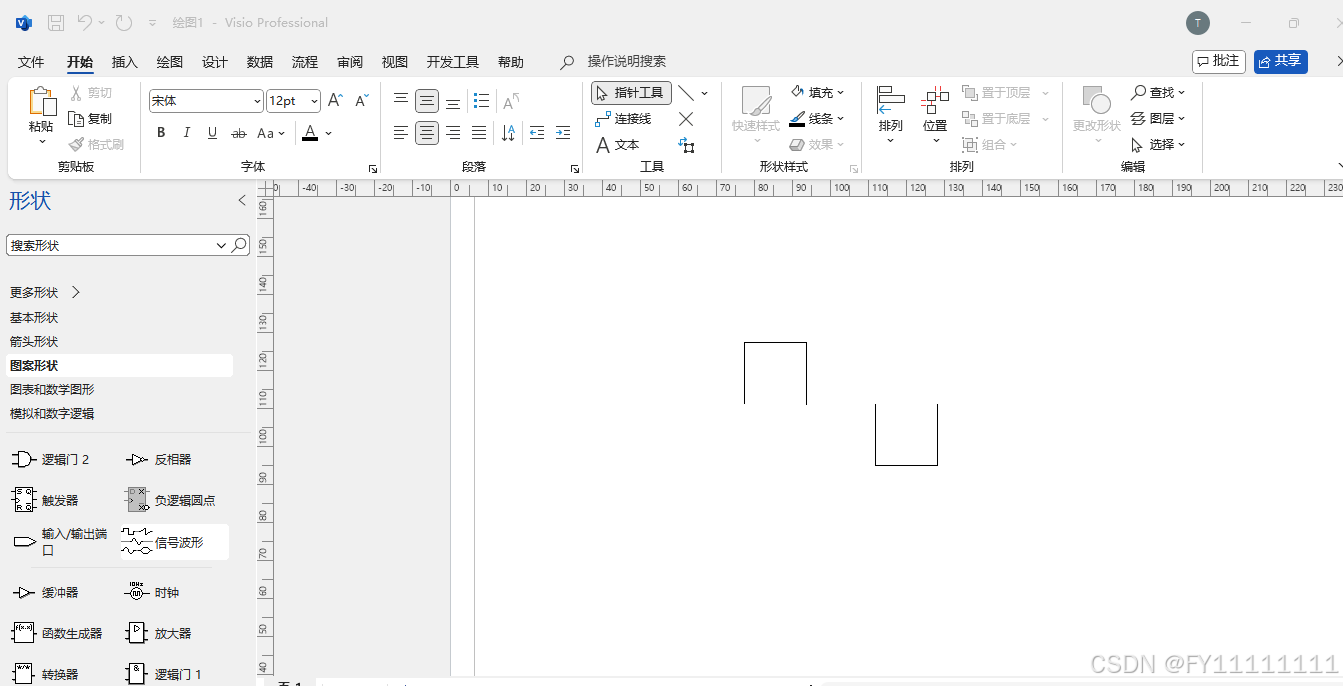

删除之前画的分割线。可以看到原先的方波已经被分割开来,如图所示。

7、按自己的要求绘制所需的波形形状。
