使用嘉立创免费打板的详细过程

嘉立创免费打板规则:使用嘉立创EDA设计的PCB,每月有两次免费打板的机会,板子大小要求10*10CM以内,每次可打五块板子。采用其他软件设计的PCB,如果当月在嘉立创的消费金额大于20元,次月也可以有两次免费打板的机会。免费打板支持单、双、四、六层板。

步骤一:生成Gerber文件

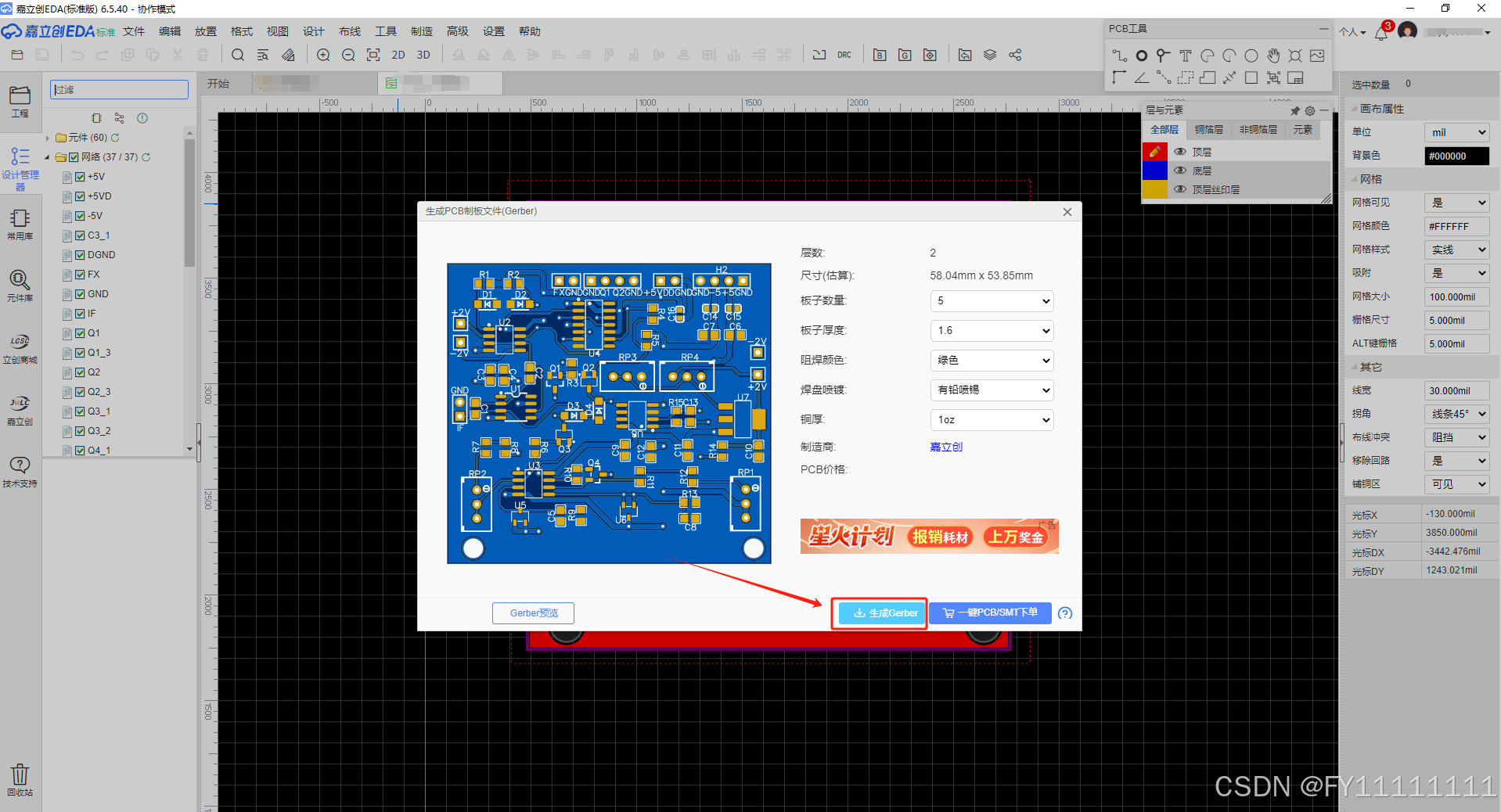

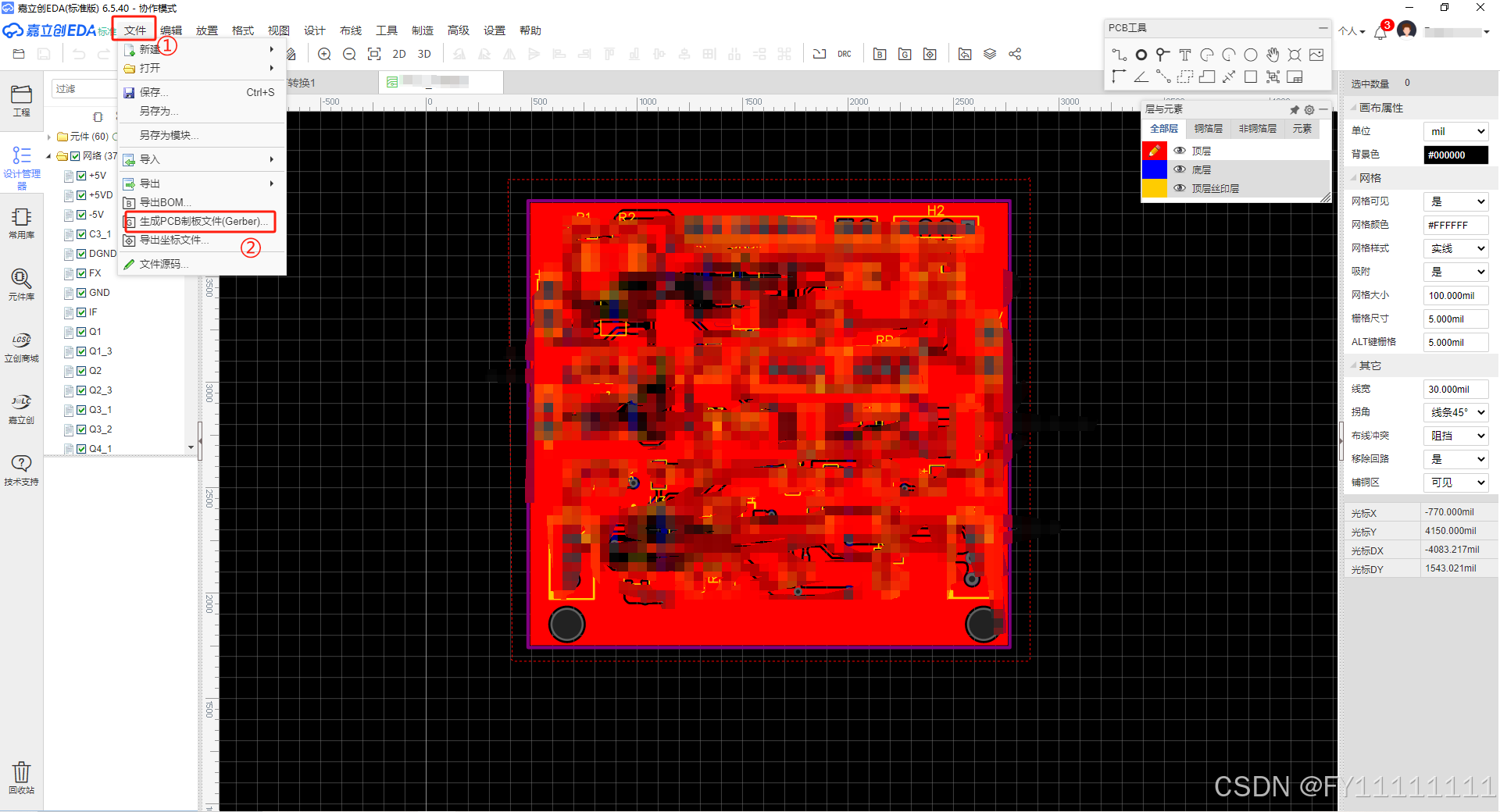

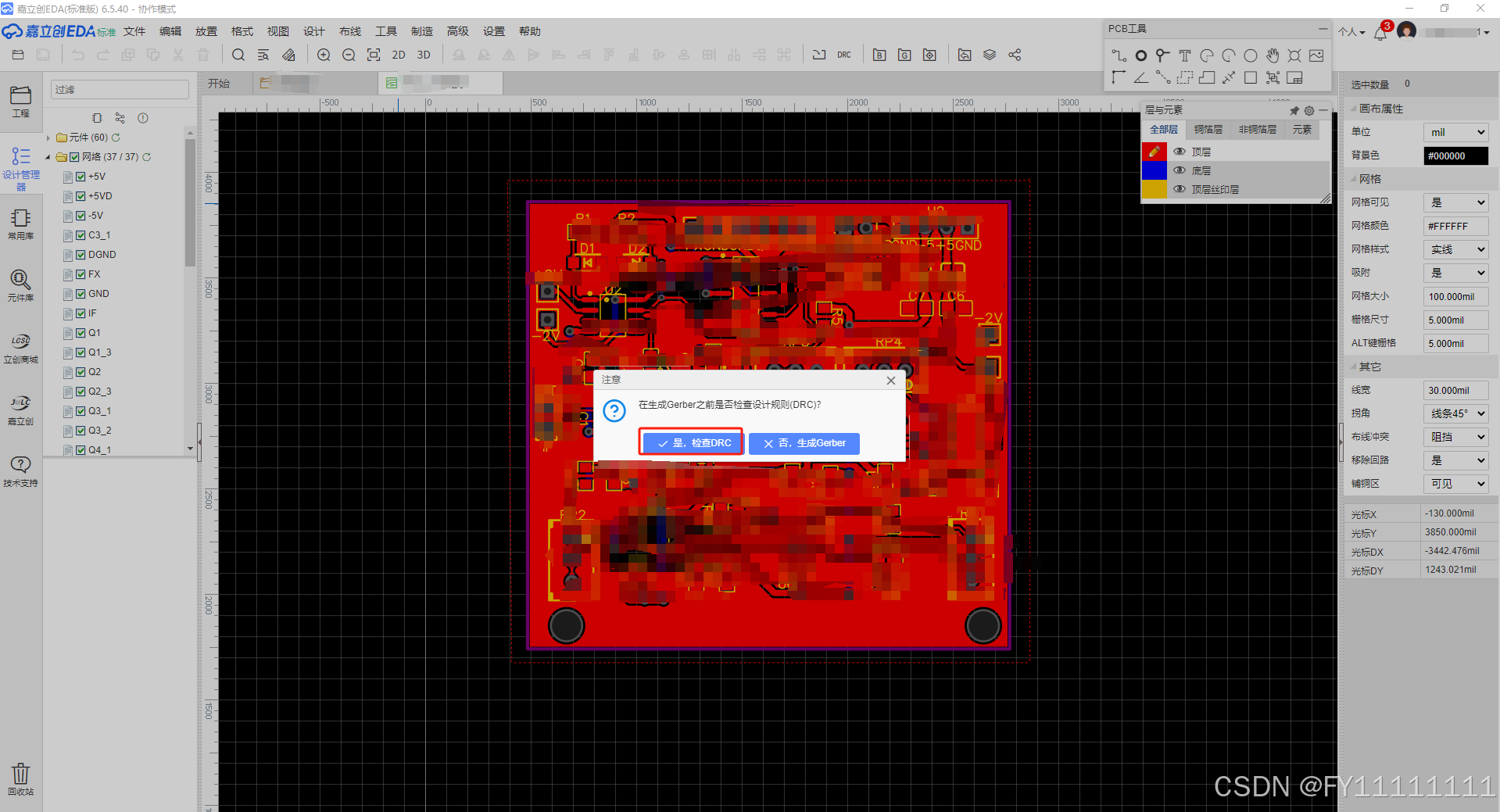

在嘉立创EDA中按照图中标出的①→②步骤操作,然后选择 是,检查DRC,在弹出的界面里选择 生成Gerber文件,然后自主选择文件的存储位置即可。

步骤二:在嘉立创下单助手中下单

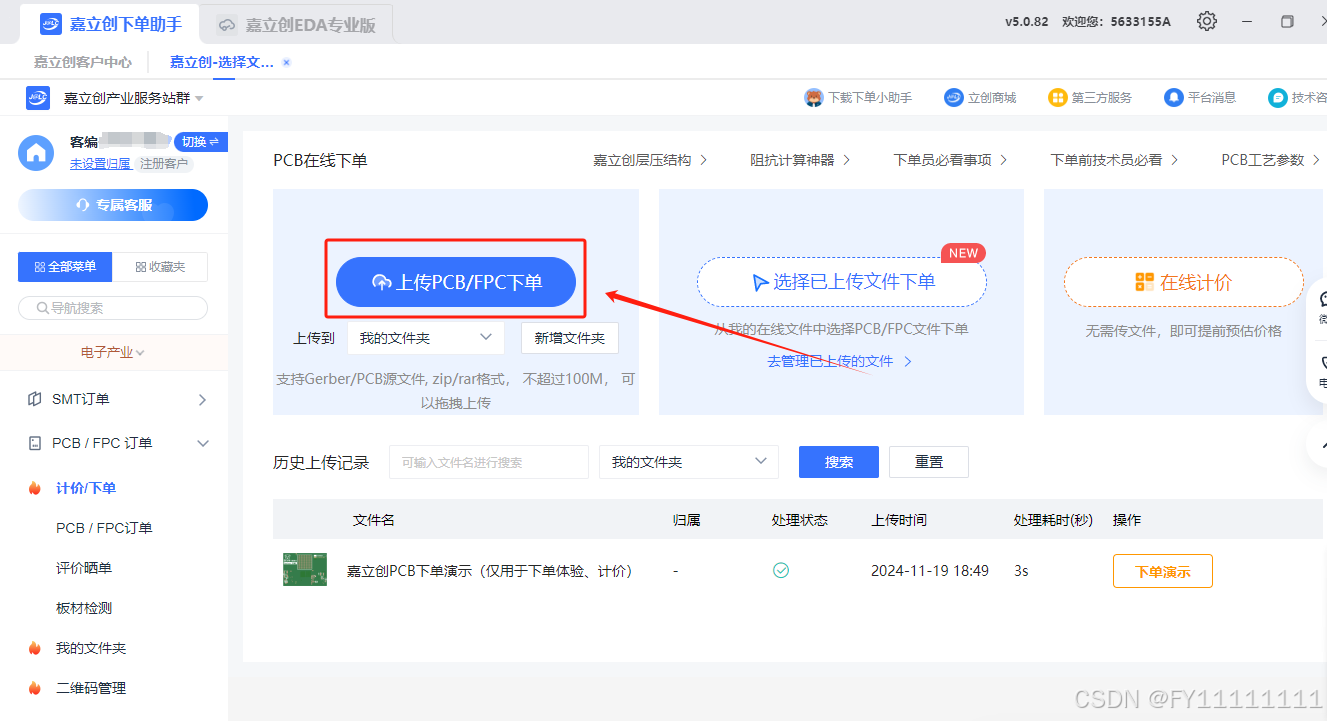

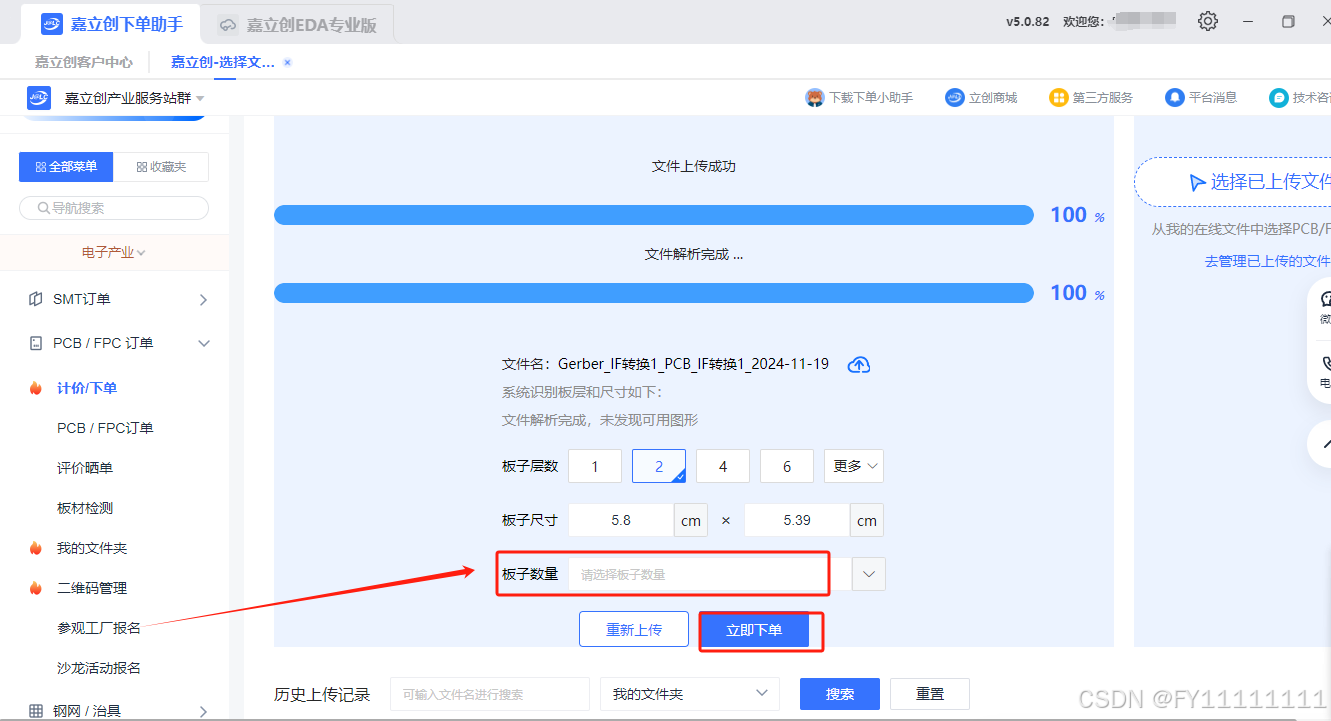

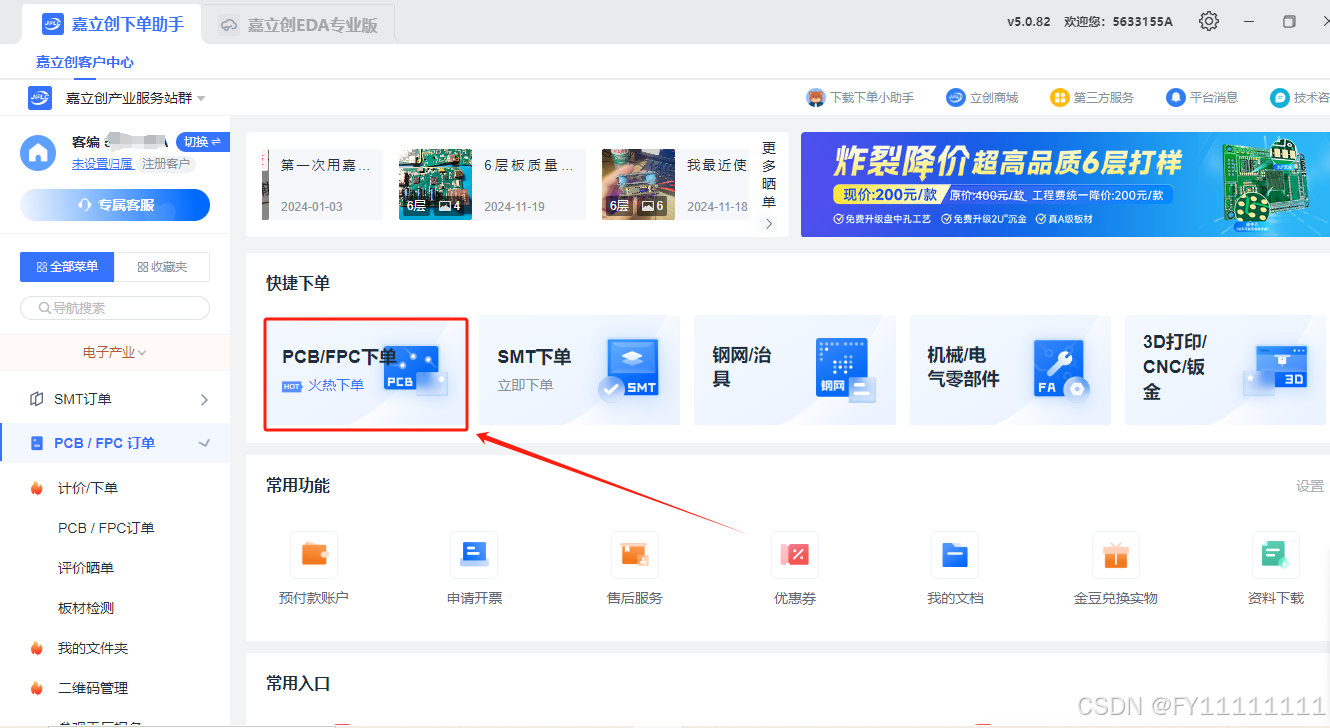

在下单助手界面选择PCB/FPC下单这一选项,上传保存的Gerber文件,等待文件解析完成,板子数量选择5个,然后点击立即下单。

步骤三:设置打板工艺

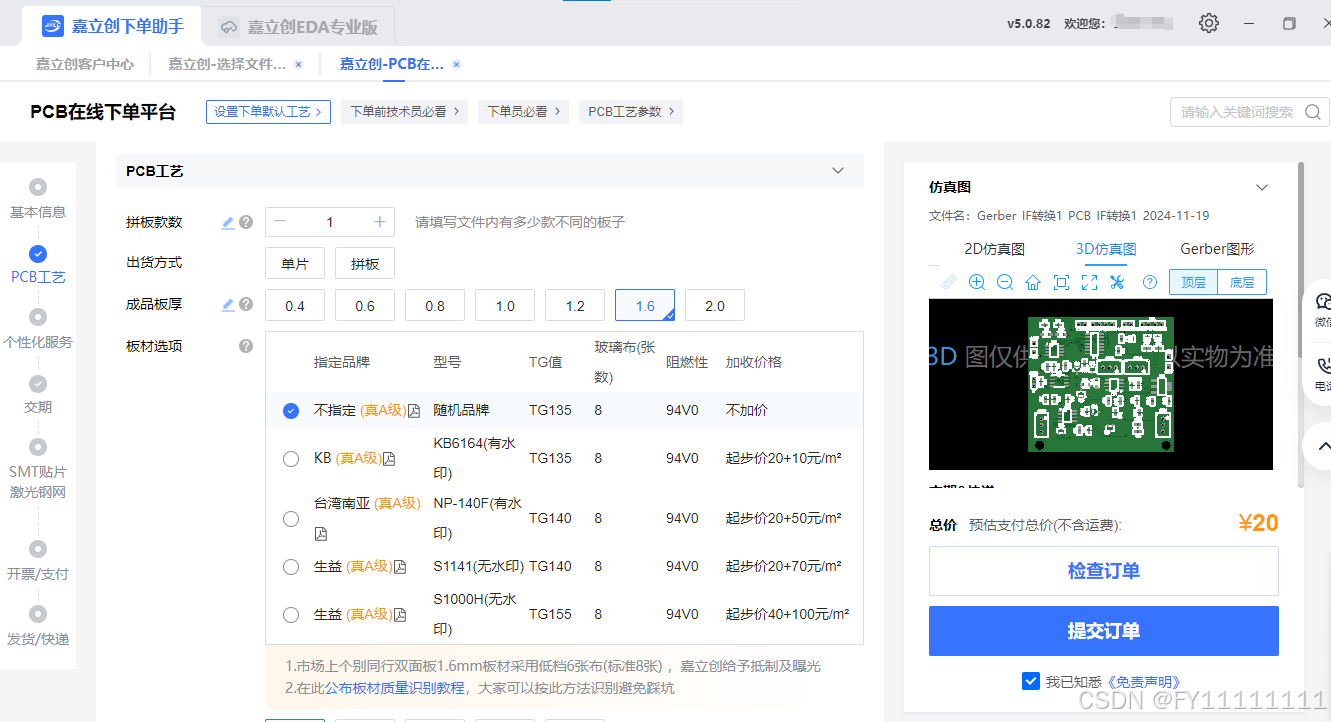

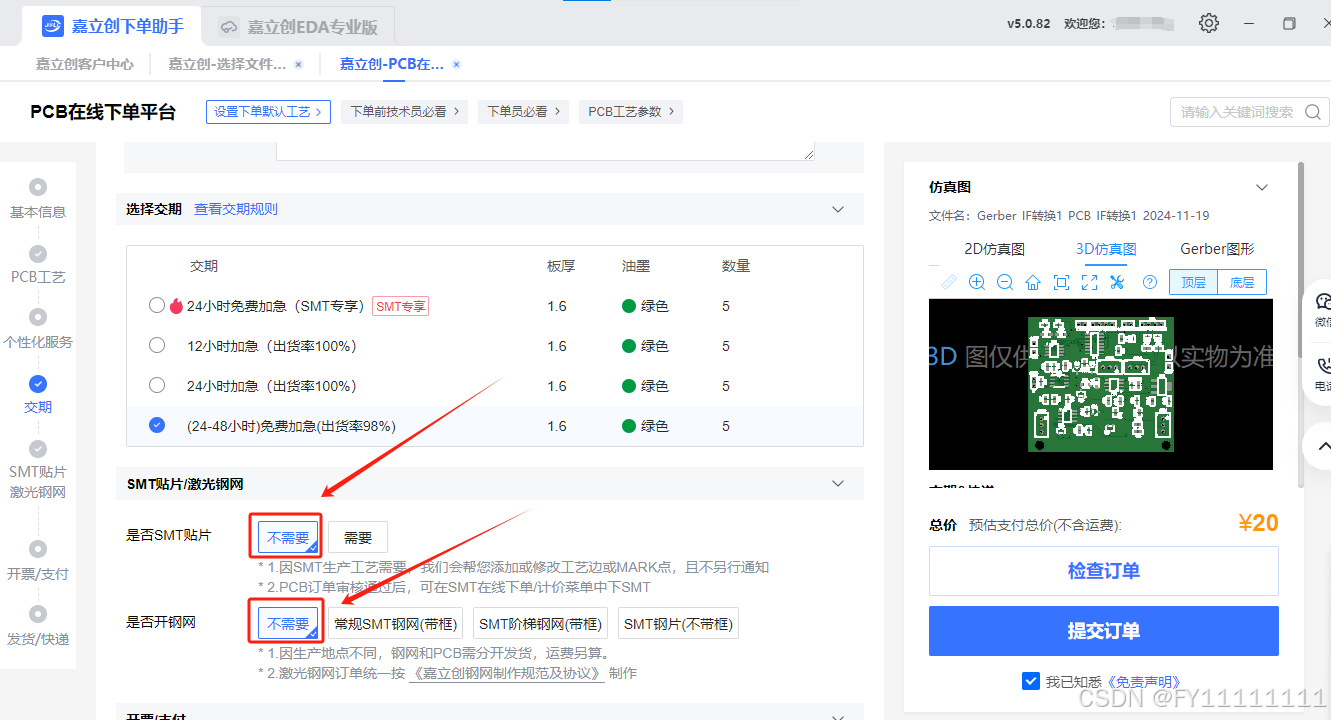

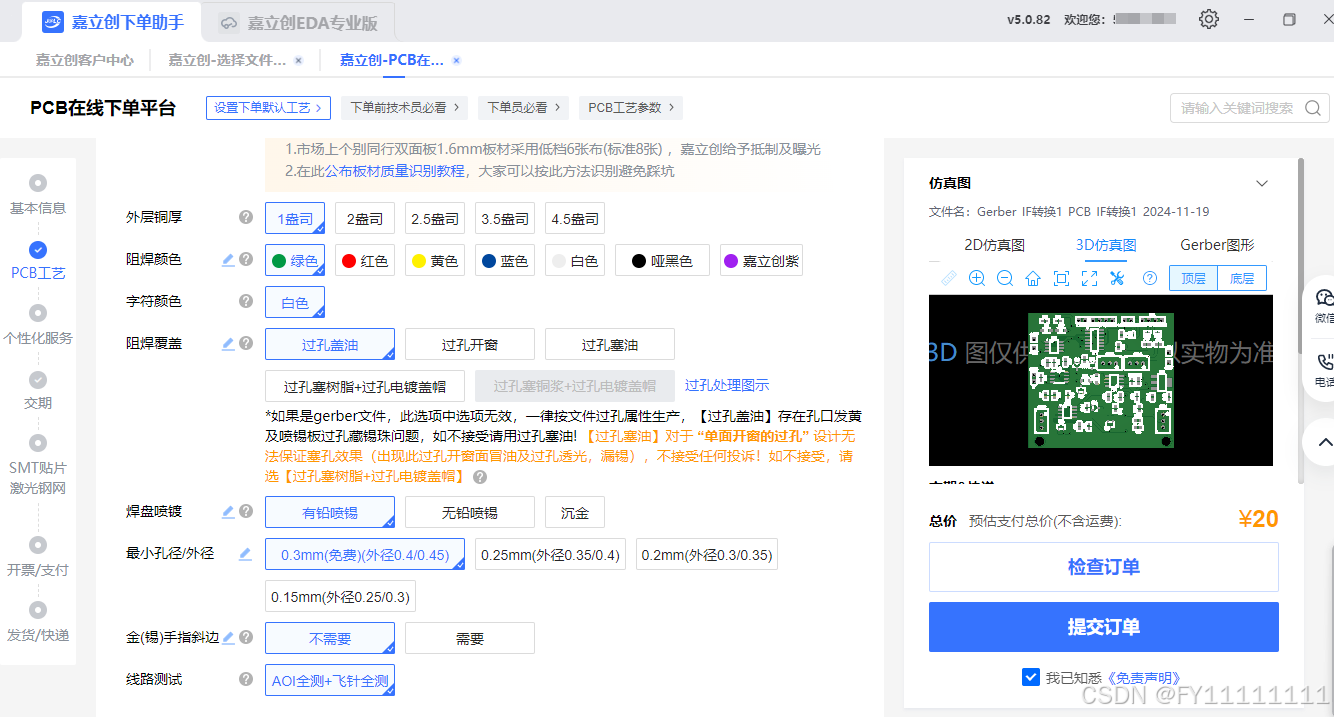

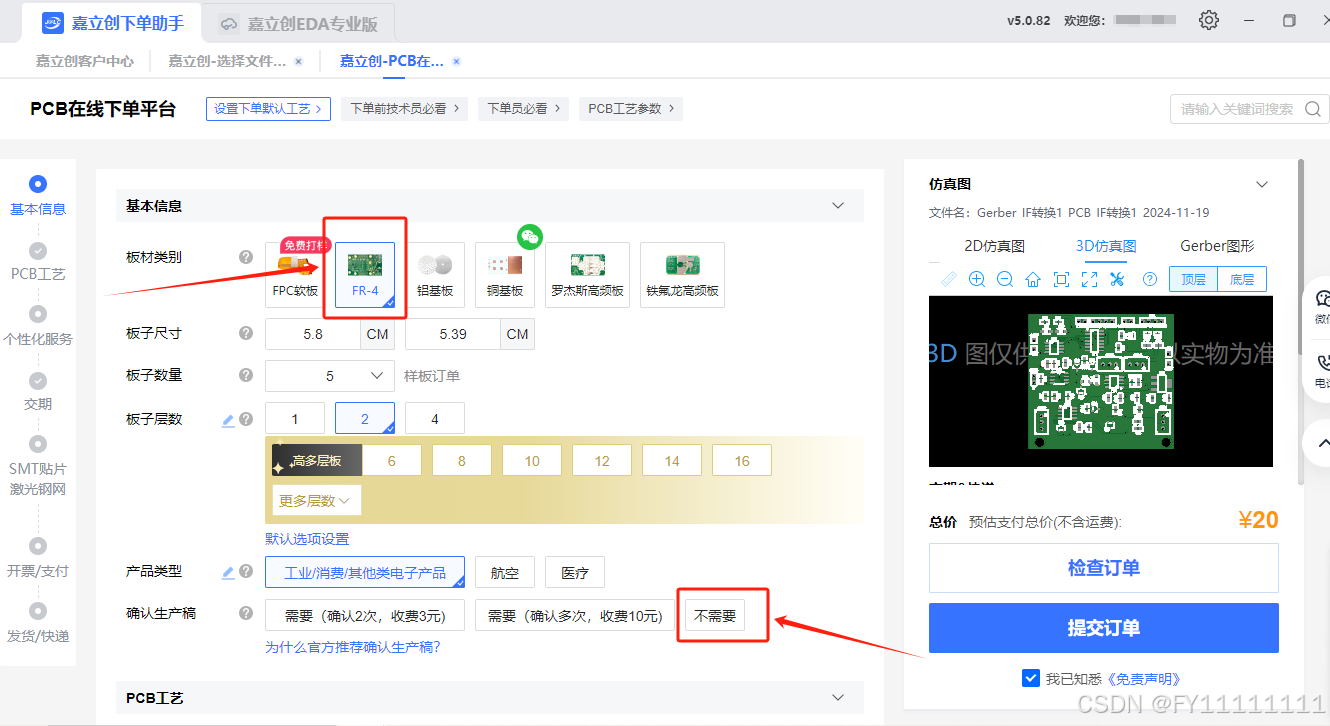

板材类别选择 FR-4,确认生产稿选择 不需要,个性化服务栏里的内容基本上都保持默认即可。SMT贴片和激光钢网都选择不需要,需要的话就需要另付费用。开票/支付栏里的个人信息自行填写,发货/快递里的信息都选择不收费的选项,收货地址和联系方式等信息自行填写,快递选择免费的快递即可。

步骤四:领取优惠券

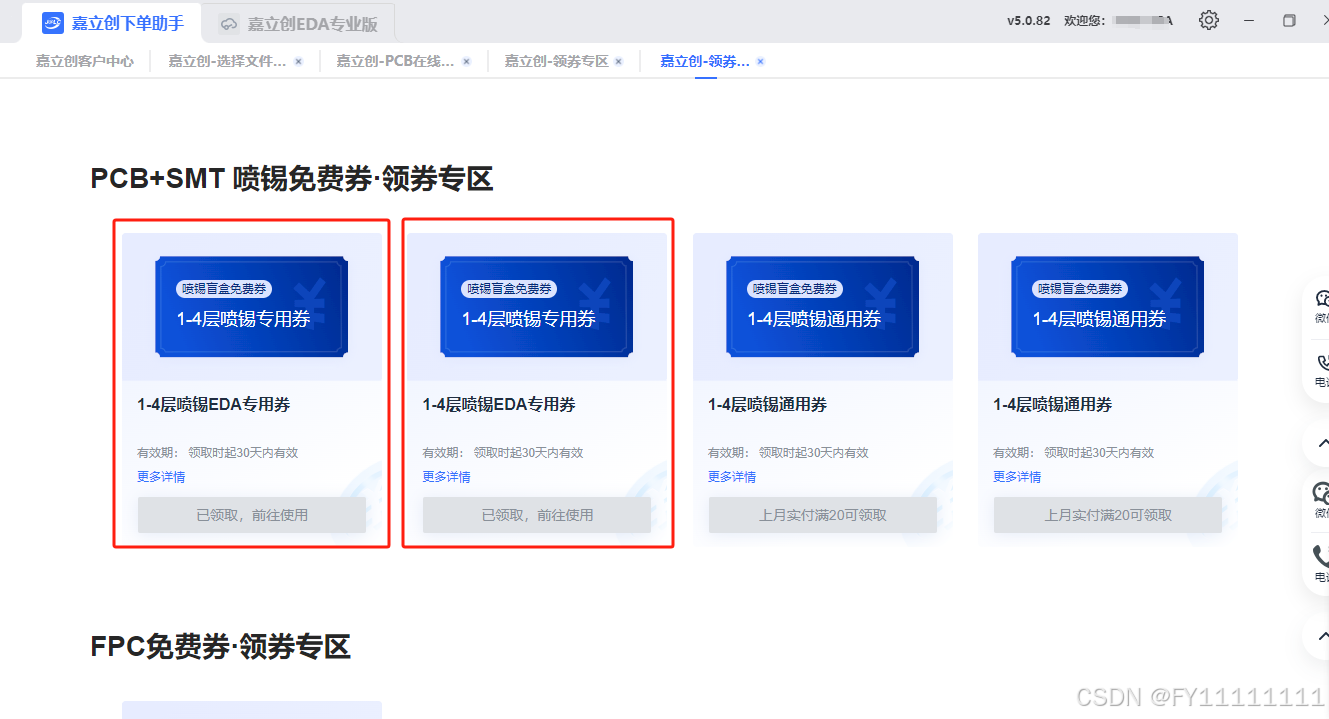

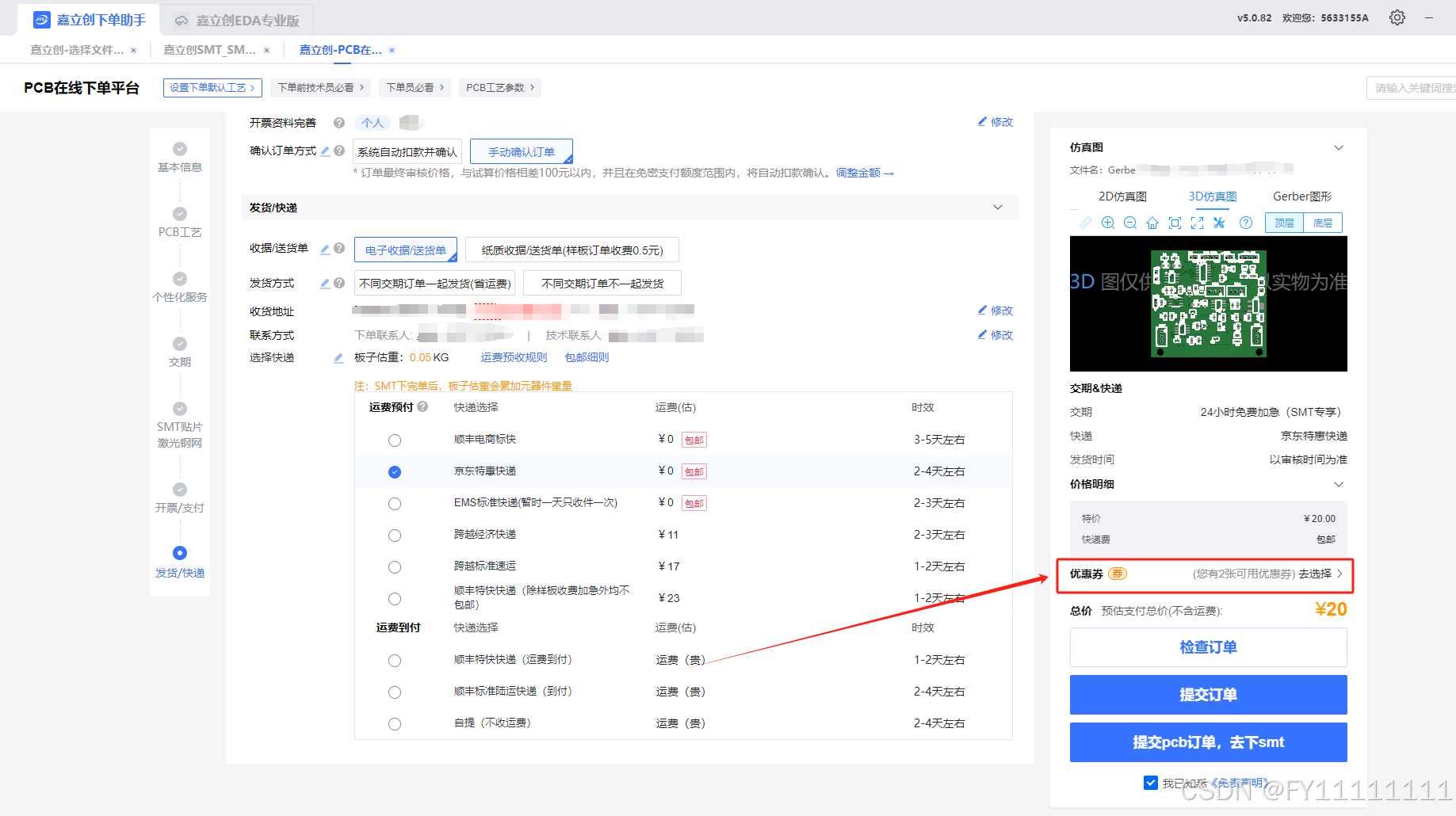

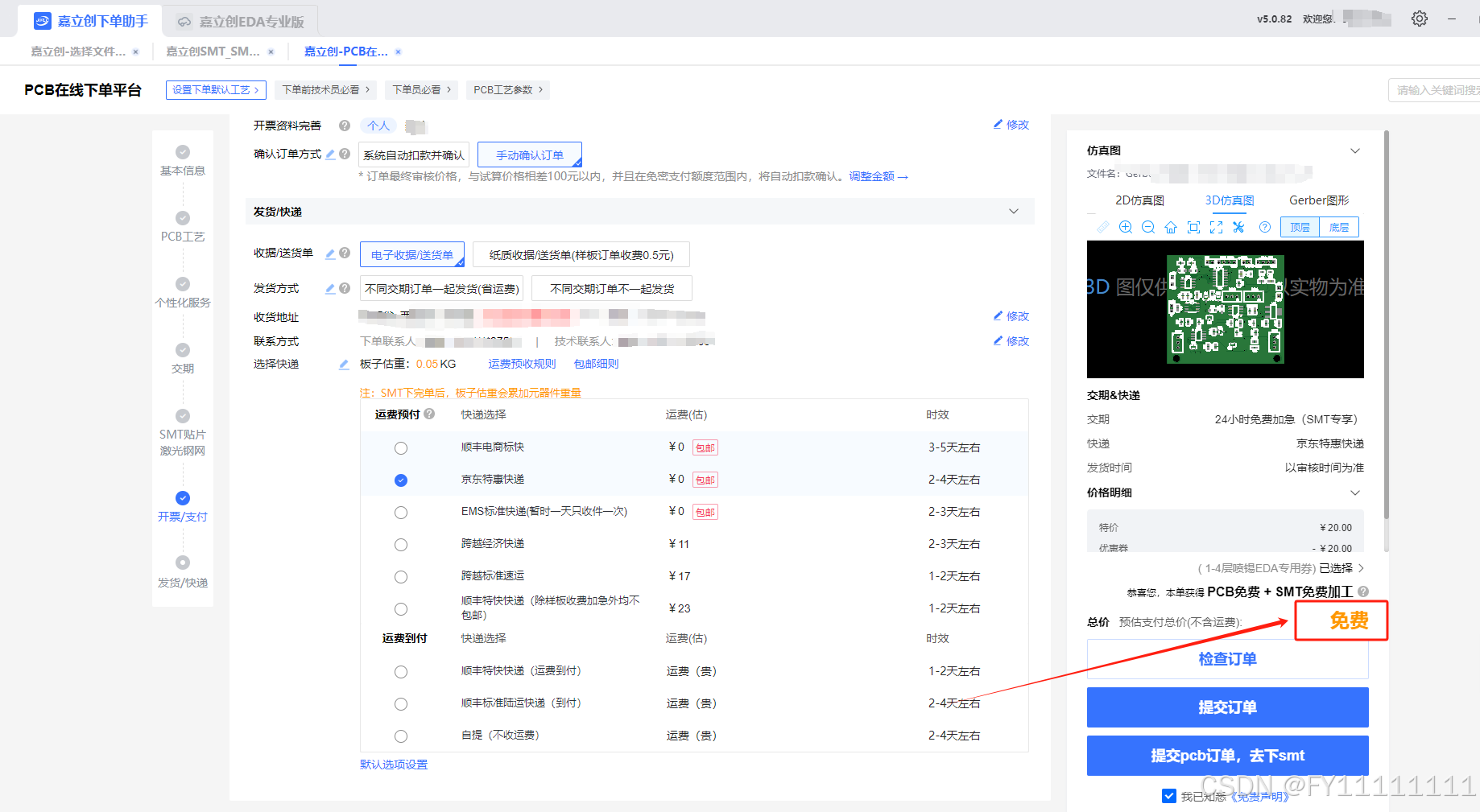

下单之前在嘉立创客户中心的用户中心的选项栏里选中优惠券中心,然后选择免费券领取。然后在新弹出的界面中下拉至PCB+SMT喷锡免费券·领券专区里,将两个券都领了。然后返回至PCB在线下单界面,选择优惠券(如果领到SMT的优惠券需要使用的话,在这一步骤选中此优惠券),选择优惠券以后总价就变为了免费。需要SMT就选择下方的“提交pcb订单,去下smt”选项,如果不需要直接选择“提交订单”即可。

以上就是嘉立创免费打板的具体过程。

在这里特别感谢嘉立创的服务,在下单过程中遇到了一些问题,选择了技术咨询以后直接在微信上给我详细的解答,最终成功下单。真的感谢!
