汇川H5UPLC筛选机电气控制程序：触发采图、剔废模块及队列信息，汇川H5UPLC 筛选机电气控制程序，适用于玻璃转盘和皮带机，可自行修改队列长度和剔废设置，数据传递使用指针实现，简化上位检测软件操作

名称：筛选机电气控制程序
品牌：汇川H5UPLC
介绍：此为原创程序，已经在单位一些设备上应用。

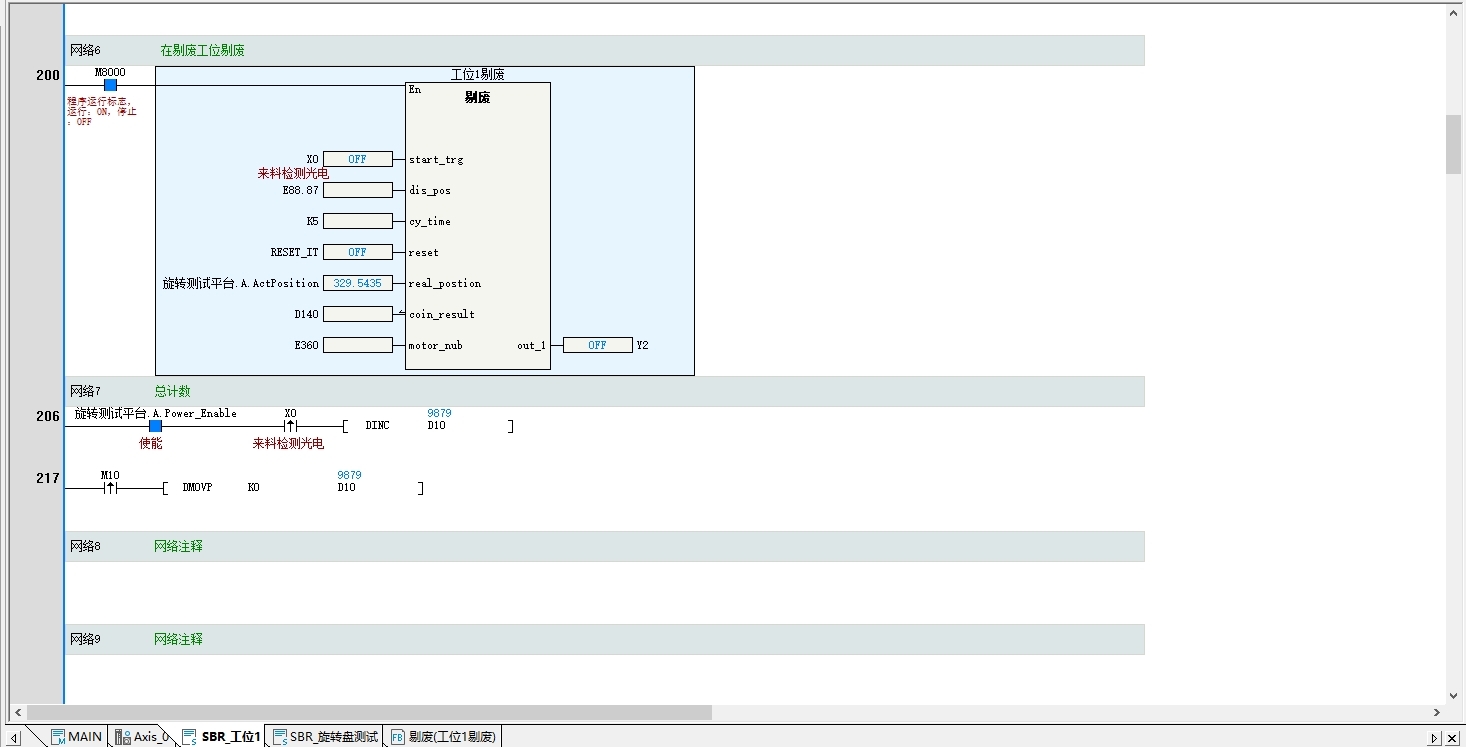

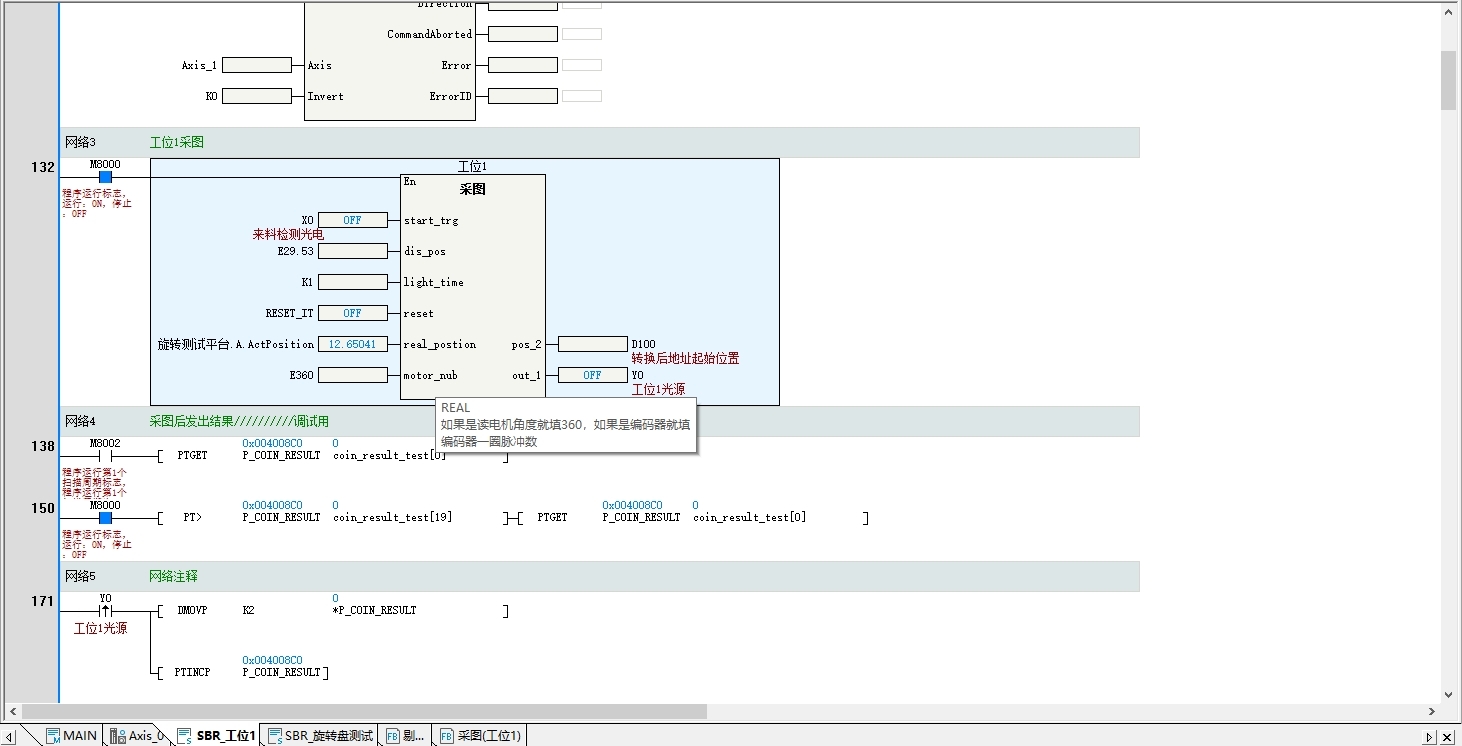

程序分为触发采图模块和剔废模块，已经将程序封装成功能块，一个工位和多个工位只需拉几个功能块，代码可见，程序适用于玻璃转盘和皮带机。
外部编码器需自己设置。
简要说明：根据触发光电信号，计算出每个工件在采图工位或者剔废工位的位置，并形成队列信息，再跟转盘或者皮带的实际位置进行比对，并读取OK或者NG信号，进行采图和剔废。
程序内部目前设置的队列长度是20，理解原理后可根据实际情况自行修改。

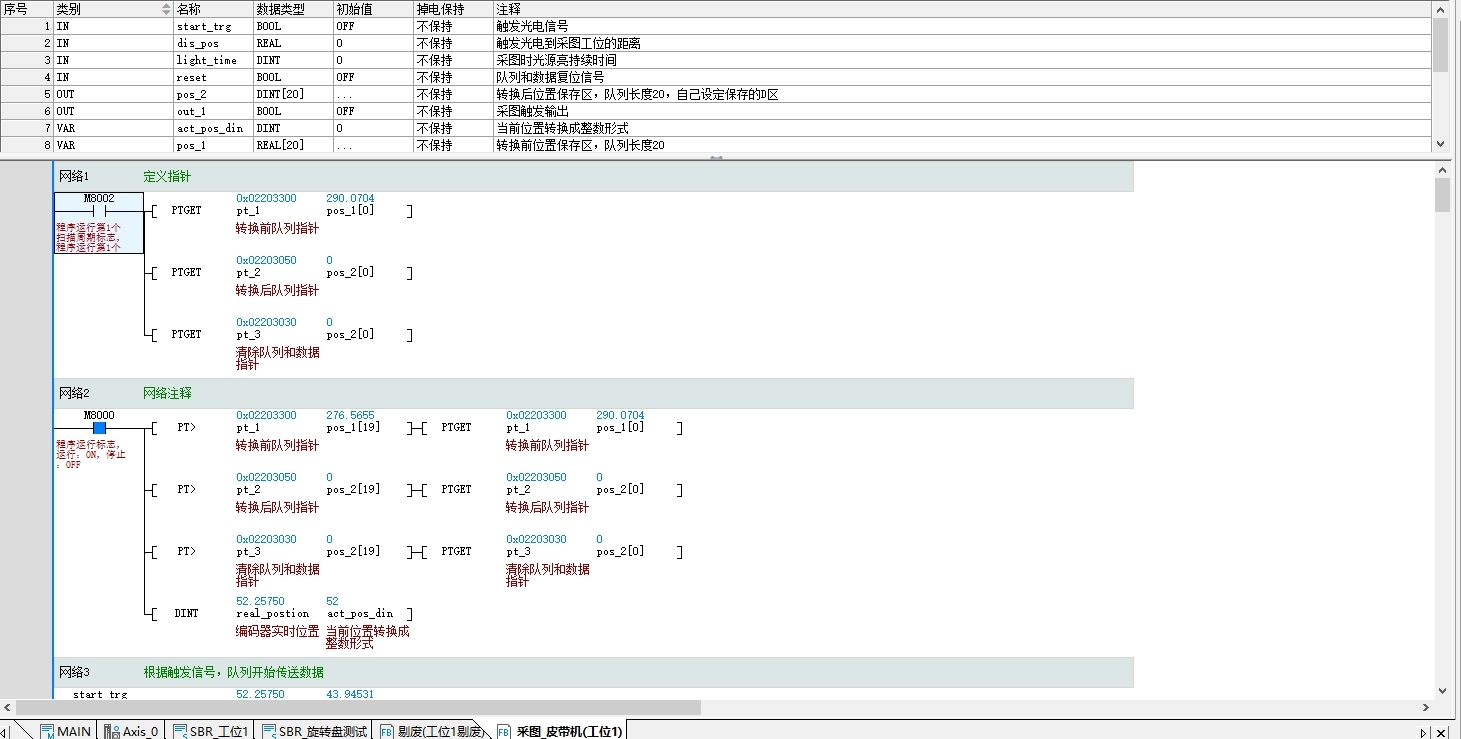

数据传递全部用指针实现，采图时PLC只给光源控制器1个1ms脉宽的信号，相机由光源控制器自己触发，剔废时的脉宽可自己设置，我这是5ms，PLC默认扫描周期是10ms，不更改，上位检测软件只需要往定义好的20个地址里循环写结果就可，经过剔废口后会自动清0。

ID:42300681084605929

一醉太平A

筛选机电气控制程序的设计与应用

引言：
在现代工业生产中，自动化技术已经得到了广泛应用。其中，机电气控制程序在生产设备中起着至关重要的作用。本文将围绕筛选机电气控制程序展开讨论，主要关注其品牌、介绍以及应用场景。汇川H5UPLC是目前市场上一款备受认可的控制器。该程序通过触发采图模块和剔废模块的协同工作，实现对玻璃转盘和皮带机等设备的控制和管理。

一、品牌介绍
汇川H5UPLC是中国知名的工业自动化控制器品牌，其产品性能稳定可靠，深受用户的信赖和好评。该品牌的控制器具有高度的智能化和可编程性，能够满足不同工业控制需求。筛选机电气控制程序将使用汇川H5UPLC作为底层控制设备，为生产设备提供可靠和高效的控制。

二、程序功能
筛选机电气控制程序主要由触发采图模块和剔废模块组成。通过程序的封装和功能块设计，实现了对不同工位的统一控制。只需拉取几个功能块，即可适配不同的工位，大大简化了程序的开发和维护工作。该程序适用于玻璃转盘和皮带机等设备，可以实现精确的位置控制和数据采集。

三、工作原理
筛选机电气控制程序根据触发光电信号计算出每个工件在采图工位或剔废工位的位置，并构建队列信息。然后，与转盘或皮带的实际位置进行比对，并读取OK或NG信号，从而进行采图和剔废操作。程序内部设定队列长度为20，用户可以根据实际情况进行自定义修改。数据传递全部采用指针实现，实现了高效的数据传递和处理。

四、工作流程

1. 触发采图模块：当光电信号触发时，程序计算出工件在采图工位的位置，并将该信息加入队列中。同时，程序读取光源控制器发出的1ms脉冲信号，触发相机进行图像采集。

2. 剔废模块：当光电信号触发时，程序计算出工件在剔废工位的位置，并将该信息加入队列中。剔废时的脉冲宽度可由用户自行设置，一般为5ms。PLC的默认扫描周期为10ms，上位检测软件只需循环写入结果到预定义的20个地址即可完成剔废操作。

5、适用场景
筛选机电气控制程序适用于多种生产场景，特别适合玻璃转盘和皮带机等设备的自动化控制。通过该程序，可以实现工件位置的准确定位和图像采集，并根据采集结果进行剔废操作。程序的设计符合工业生产的要求，具有高效、稳定和可靠的特点。同时，汇川H5UPLC的优秀性能也为该程序的应用提供了强大的支持。

结论：
筛选机电气控制程序是一款功能齐全、性能卓越的自动化控制程序。通过采用汇川H5UPLC作为底层控制设备，实现了对玻璃转盘和皮带机等设备的精确控制和管理。程序的设计和应用将为工业生产提供可靠和高效的自动化解决方案。希望本文对读者在了解筛选机电气控制程序的原理和应用方面有所帮助。

相关的代码,程序地址如下：http://fansik.cn/681084605929.html
