铺铜在PCB中是少不了的，铺铜一般分为动态铜，与死铜。下面小北PCB为大家详细介绍铺铜前有那些设置呢？

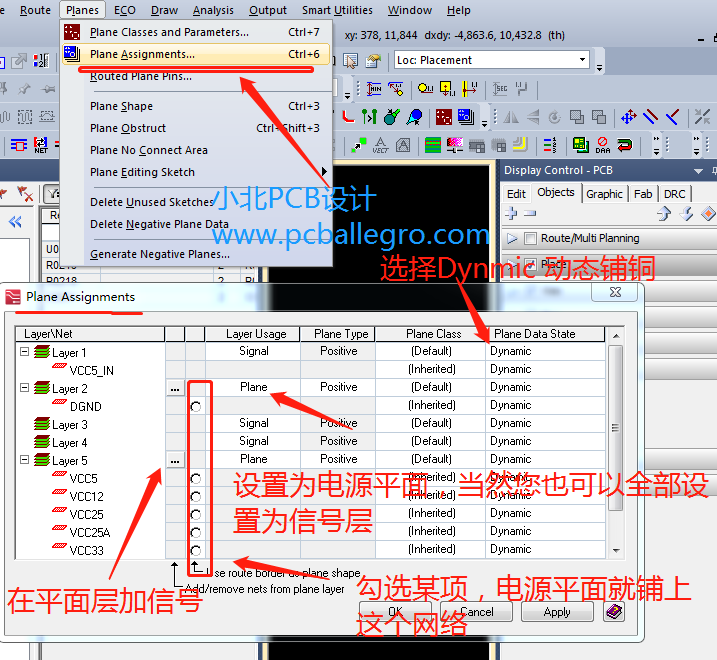

第一：设计铺铜是动态以及电源平面的设置，当然，您可以把所有的层设置成信号层。

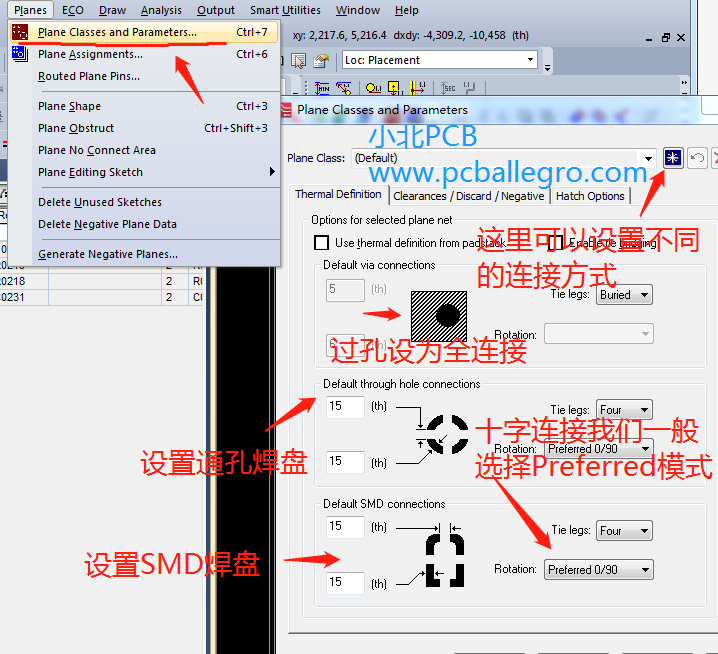

第二：设置铺铜全局的连接方式。


第三、单独设置某一焊盘的连接方式。

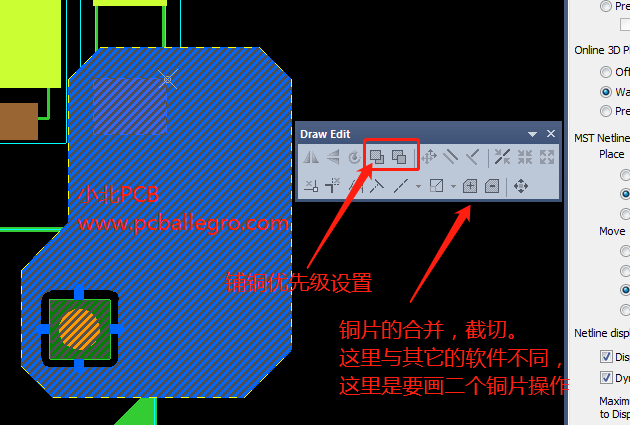

第四、铜片的合并以及铺铜的优先级别的设置。当然还有其它的修剪方式，有兴趣的朋友可以研究一下。

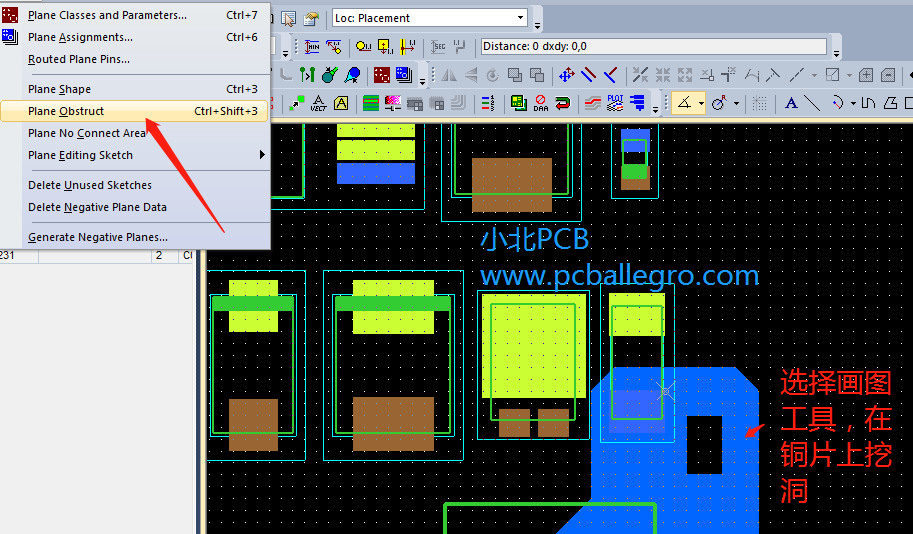

第五、铜片的挖孔。


第六，给铺铜指点网络。
我们可以在布线模式下，选中某一网络，直接按F12键铺铜。

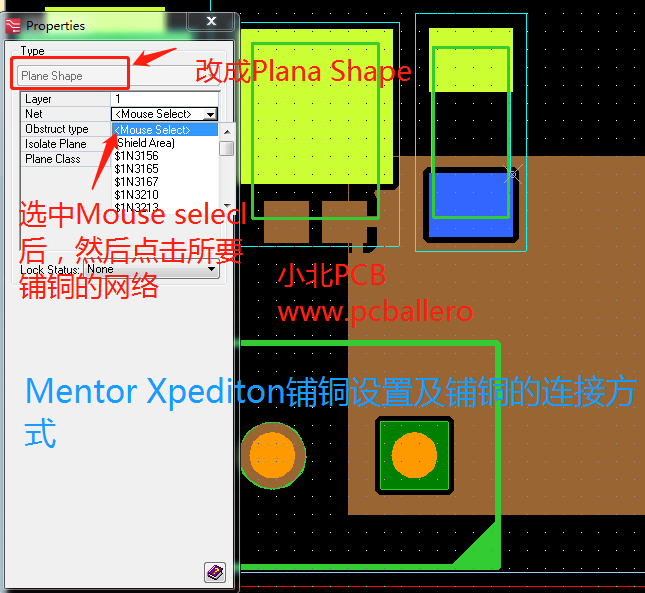

如果我们在绘图模式下，我们先画一个图形，然后打开其属性，改成铜片，变选中mouse selecl后单击需要铺铜的信号。
