Mentor Expedition（EE)如何给我们的PCB铺铜？

最新推荐文章于 2024-07-22 19:30:16 发布
最新推荐文章于 2024-07-22 19:30:16 发布
阅读量2.7k 收藏 6
点赞数 2
分类专栏： PCB Mentor Expedition EE 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/YIKALUOSHI2799/article/details/117791127
版权

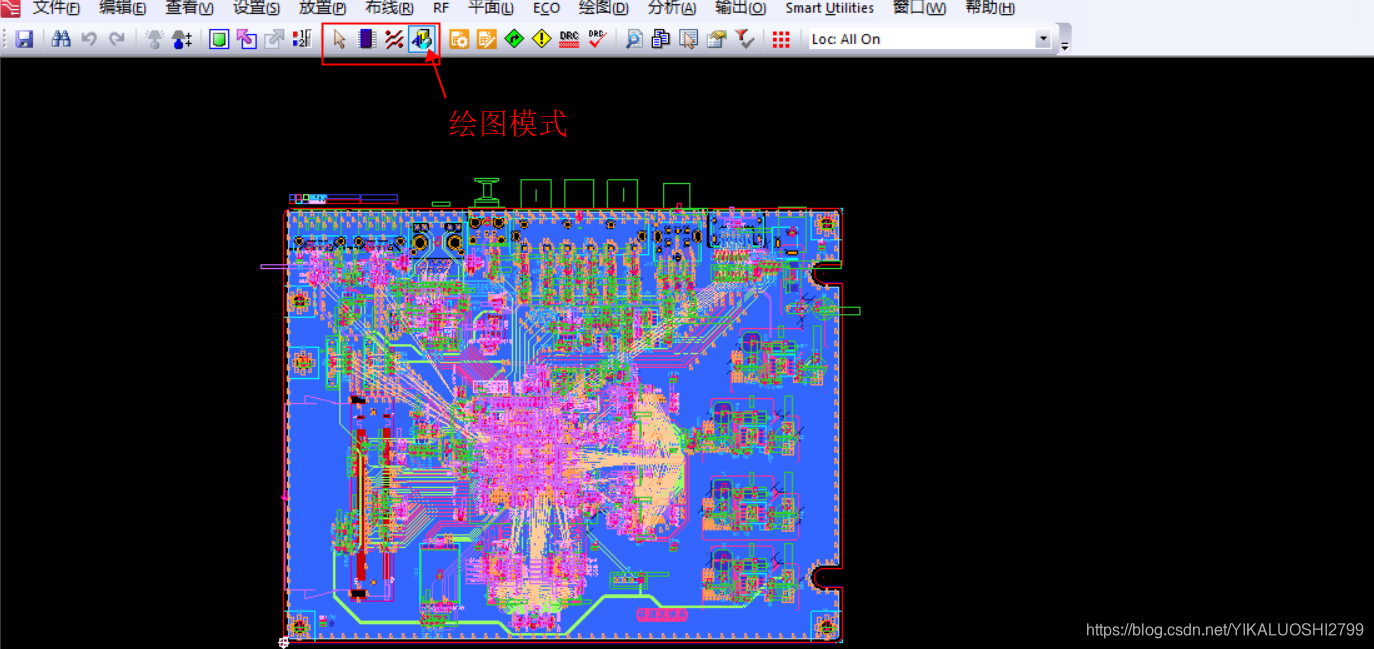

  • 首先，在我们的EE中打开绘图模式（draw）在这里插入图片描述

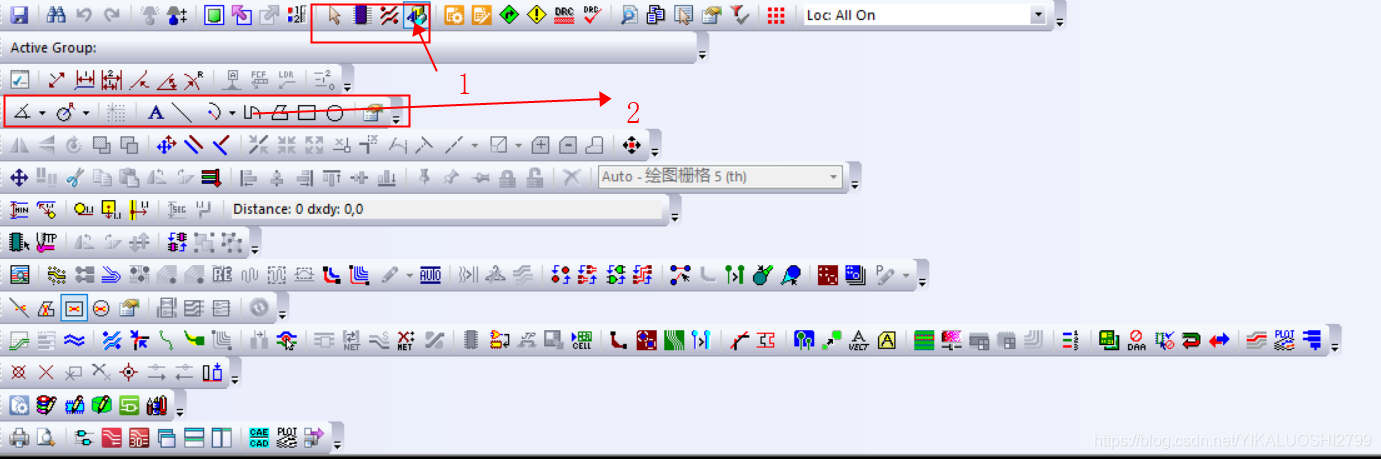

  • 在工具栏中打开我们常用的绘图工具栏，选取需要的绘制模式在这里插入图片描述

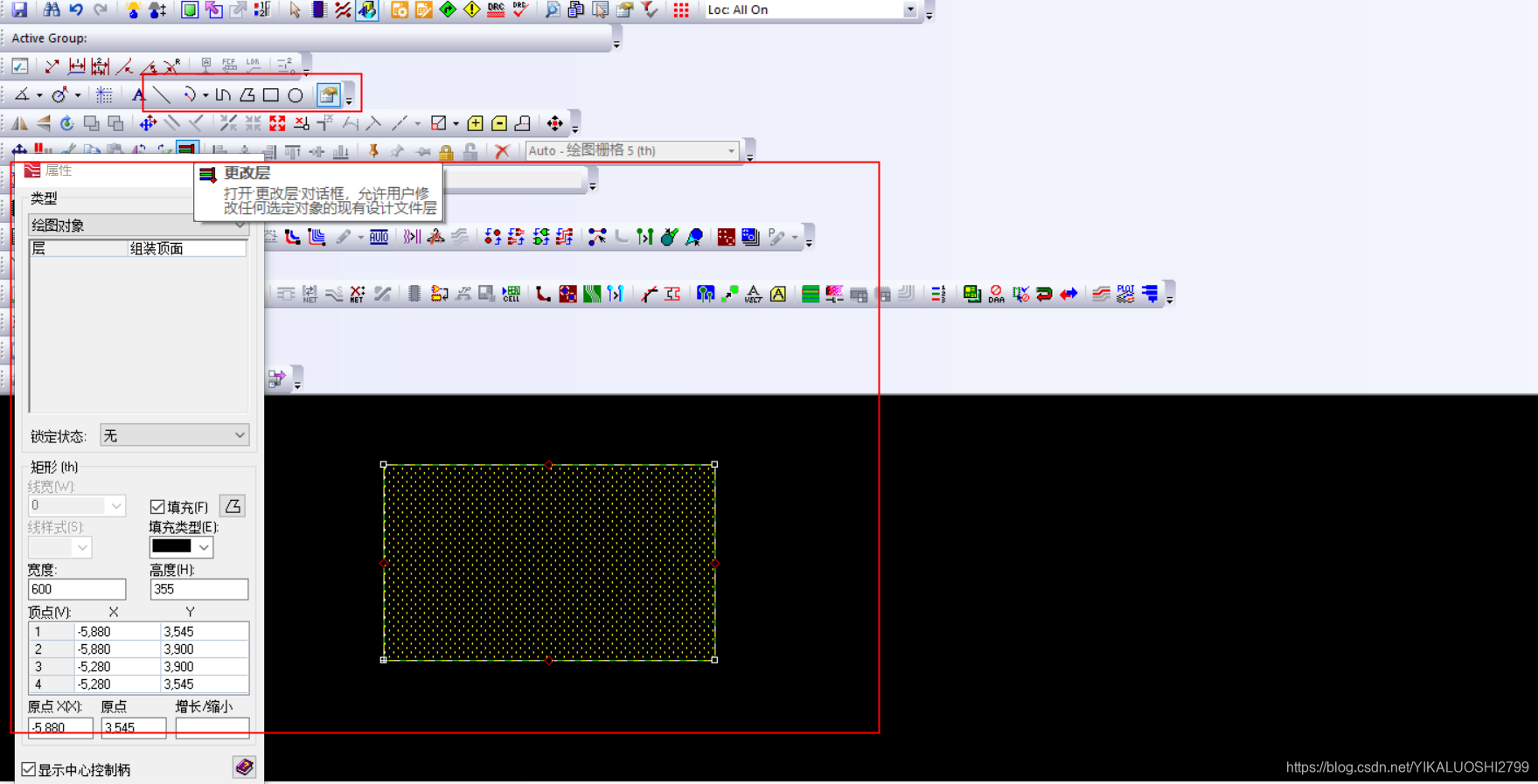

    - 选取后按照要求绘制相应图形在这里插入图片描述

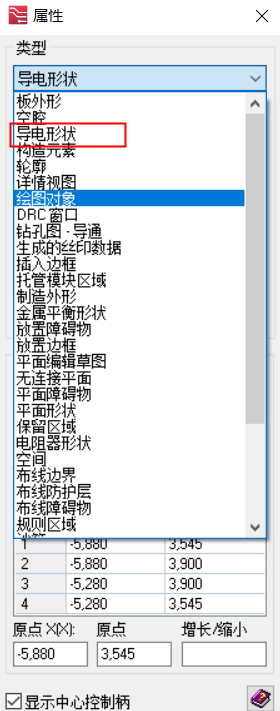

    - 在图示下拉列表中选择对应的板形（注意这里是plane shape）在这里插入图片描述

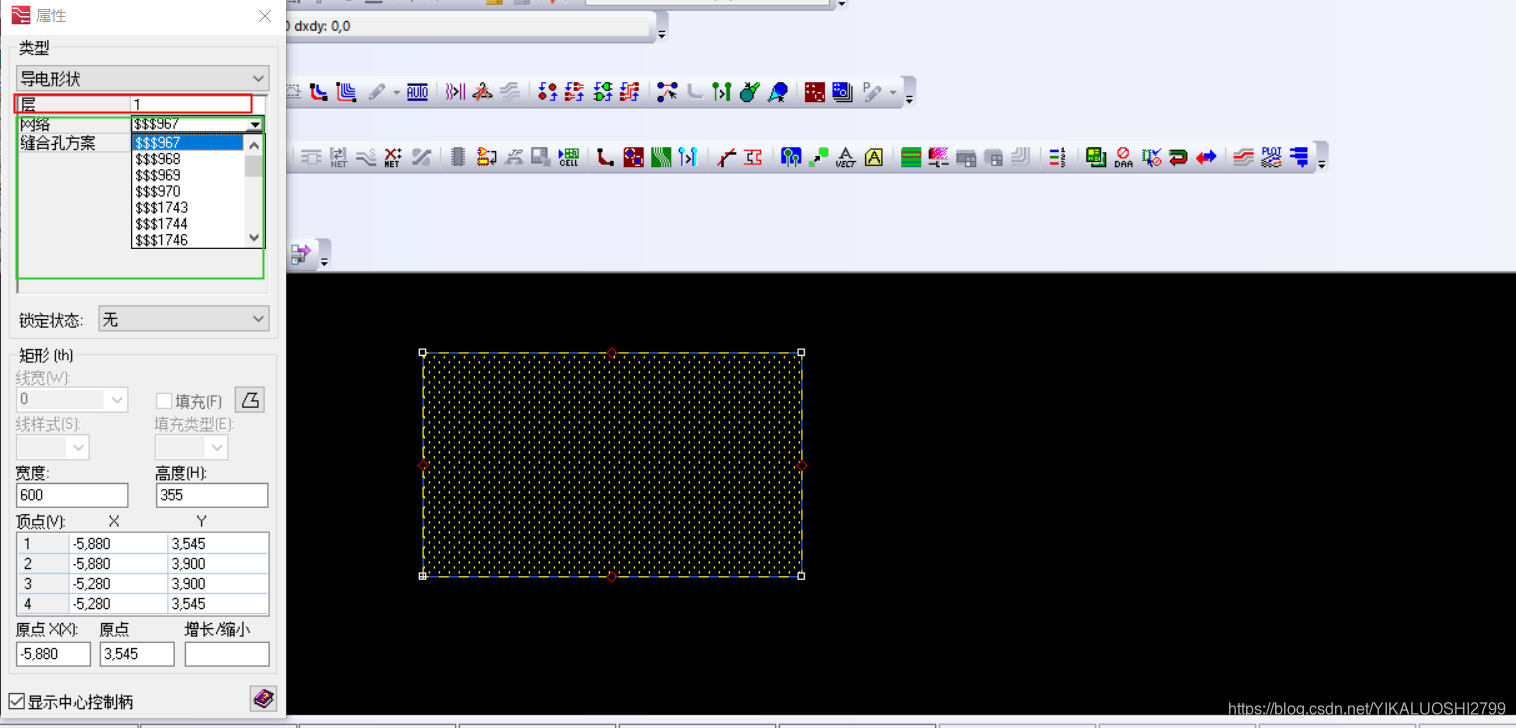

    - 之后，我们便可以选择普通属性top层还是buttom层，还是内层，我们也可以通过鼠标添加其网络在这里插入图片描述
