一、单跳检测二层链路

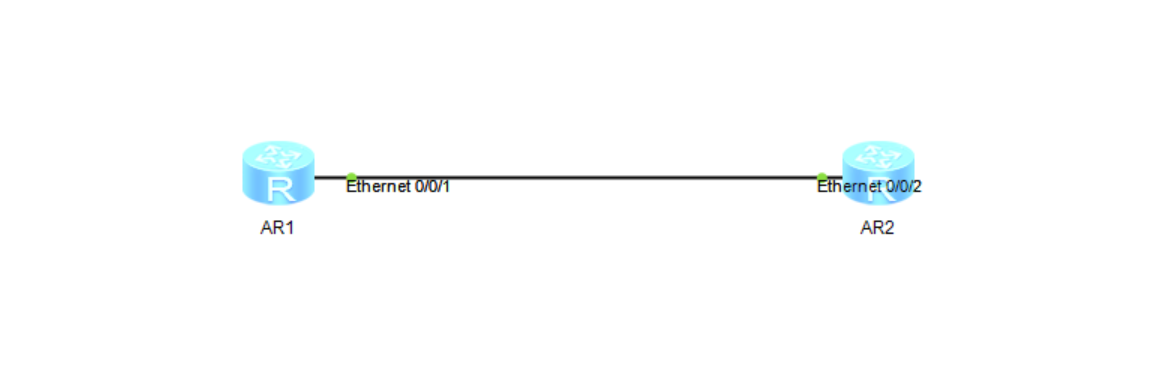

拓扑

        本拓扑AR1和AR2通过二层接口连通。用户希望可以实现设备间链路故障的快速检测。

        本拓扑因为要采用静态建立BFD会话配置方式,所以需要在链路两端设备上分别配置。又因BFD会话的两端设备是单跳二层连接,所以要采用缺省的BFD组播IP地址于对端建立BFD会话,同时在创建BFD会话绑定时一定要指定本端口出接口。

使能全局BFD功能

AR1
system
sysname AR1
bfd
q

AR2
system
sysname AR2
bfd
q

BFD会话配置

AR1
bfd 1 bind peer-ip default-ip interface Ethernet 0/0/1
discriminator local 1
discriminator remote 2
commit

AR2
bfd 1 bind peer-ip default-ip interface Ethernet 0/0/2
discriminator local 2
discriminator remote 1
commit

配置完以上命令后执行display bfd session all verbose命令查看BFD会话状态

[AR1]dis bfd ses all verbose
--------------------------------------------------------------------------------
Session MIndex : 64        (One Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 1                Remote Discriminator   : 2
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Interface(Ethernet0/0/1)
  Bind Session Type      : Static
  Bind Peer IP Address   : 224.0.0.184
  NextHop Ip Address     : 224.0.0.184
  Bind Interface         : Ethernet0/0/1
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 255
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : No Application Bind
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

[AR2]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 64        (One Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 2                Remote Discriminator   : 1
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Interface(Ethernet0/0/2)
  Bind Session Type      : Static
  Bind Peer IP Address   : 224.0.0.184
  NextHop Ip Address     : 224.0.0.184
  Bind Interface         : Ethernet0/0/2
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 255
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : No Application Bind
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

二、VLANIF接口BFD单跳检测

1、基本配置思路分析

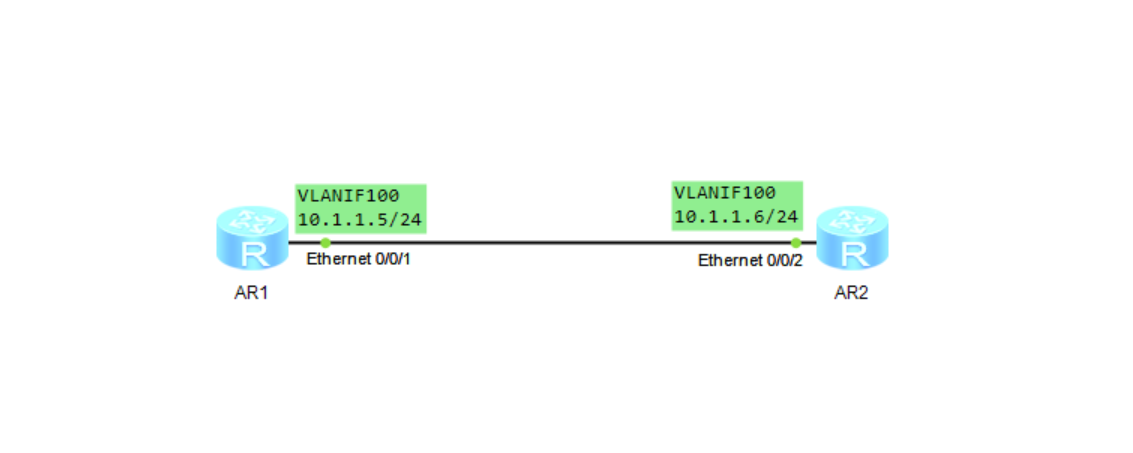

        本拓扑与上单跳检测二层链路差不多,主要的不同是本拓扑中通过三层VLANIF接口实现设备间三层连接(物理接口仍是二层)。当BFD接口是三层接口时既可以采用BFD组播IP地址建立BFD会话,又可以通过接口单播IP地址建立BFD会话。因为采用组播IP地址建立BFD会话的配置已在单跳检测二层链路介绍,所以这次我们使用BFD接口单播IP地址建立BFD会话的方式。

        采用BFD接口单播IP地址建立BFD会话时要指定对端BFD接口的IP地址(不使用BFD组播IP地址),同时因为也是单跳检测,所以也要指定本端出接口(本拓扑中为三层VLANIF接口)。当然首先要把直连的两个物理接口加入对应的VLAN中,然后为两端VLANIF接口配置IP地址(通常直连两端是采用同一网段IP地址的)。

        根据以上所述,本拓扑的基本配置思路如下。

  • 在AR1和AR2上分别创建VLAN100,并把相应接口加入VLAN中,配置VLANIF100的接口IP地址。
  • 在AR1和AR2上分别配置到达对端的单跳BFD会话。

基础配置

AR1
system
sysname AR1
vlan batch 100
int e 0/0/1
p l a
p d v 100
int vlan 100
ip add 10.1.1.5 24

AR2
system
sysname AR2
vlan batch 100
int e 0/0/2
p l a
p d v 100
int vlan 100
ip add 10.1.1.6 24

BFD配置

AR1
bfd
q
bfd 1 bind peer-ip 10.1.1.6 int vlan 100
discriminator local 1
discriminator remote 2
commit

AR2
bfd
q
bfd 1 bind peer-ip 10.1.1.5 int vlan 100
discriminator local 2
discriminator remote 1
commit

查看BFD会话状态

[AR1]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 64        (One Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 1                Remote Discriminator   : 2
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Interface(Vlanif100)
  Bind Session Type      : Static
  Bind Peer IP Address   : 10.1.1.6
  NextHop Ip Address     : 10.1.1.6
  Bind Interface         : Vlanif100
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 255
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : No Application Bind
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

[AR2]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 64        (One Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 2                Remote Discriminator   : 1
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Interface(Vlanif100)
  Bind Session Type      : Static
  Bind Peer IP Address   : 10.1.1.5
  NextHop Ip Address     : 10.1.1.5
  Bind Interface         : Vlanif100
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 255
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : No Application Bind
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

三、BFD多跳检测

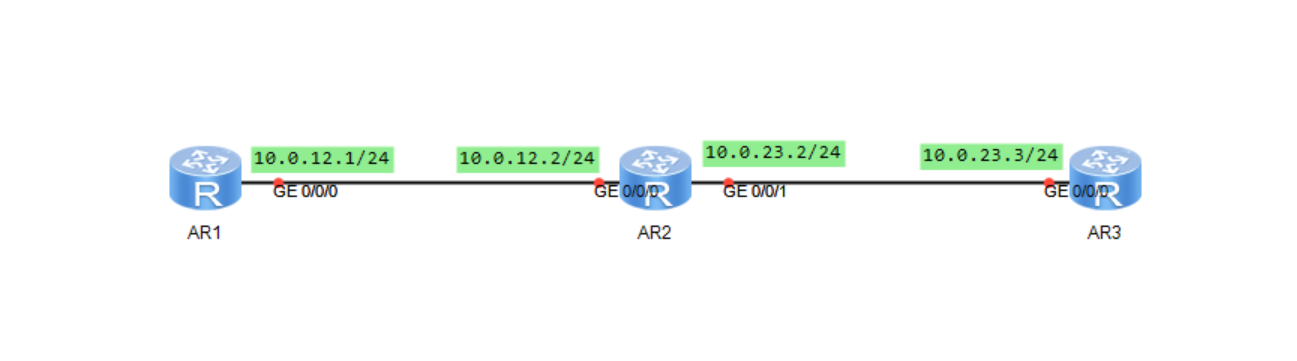

拓扑

1、基本配置思路分析

        因为本拓扑中AR1和AR3中间隔离了三层设备AR2,所以需要采用多跳检测方式。基本配置思路如下:

  • 配置各接口IP地址,并在AR1和AR3上分别配置到达对端的静态路由。
  • 在AR1和AR3上分别配置与对端之间链路的多跳BFD检测。要注意一端配置的本地标识符要与另一端配置的远端标识符一致。

基本配置


AR1
system
sysname AR1
int g 0/0/0
ip add 10.0.12.1 24

AR2
system
sysname AR2
int g 0/0/0
ip add 10.0.12.2 24
int g 0/0/1
ip add 10.0.23.2 24

AR3
system
sysname AR3
int g 0/0/0
ip add 10.0.23.3 24

路由配置

AR1
ip route-static 10.0.23.0 24 10.0.12.2

AR3
ip route-static 10.0.12.0 24 10.0.23.2

BFD配置

AR1
bfd
q
bfd 1 bind peer-ip 10.0.23.3
discriminator local 1
discriminator remote 2
commit

AR3
bfd
q
bfd 1 bind peer-ip 10.0.12.1
discriminator local 2
discriminator remote 1
commit

查看BFD会话状态

[AR1]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 256       (Multi Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 1                Remote Discriminator   : 2
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Peer IP Address
  Bind Session Type      : Static
  Bind Peer IP Address   : 10.0.23.3
  Bind Interface         : -
  Track Interface        : -
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 254
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : No Application Bind
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

[AR3]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 256       (Multi Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 2                Remote Discriminator   : 1
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Peer IP Address
  Bind Session Type      : Static
  Bind Peer IP Address   : 10.0.12.1
  Bind Interface         : -
  Track Interface        : -
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 254
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : No Application Bind
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

四、BFD静态标识符自协商

拓扑

        如果对端设备采用动态BFD协商,而本端设备既要与之互通,又要能够实现BFD检测静态路由,则必须配置静态标识符自协商BFD。该功能主要用于检测采用静态路由实现三层互通的网络中。

        本拓扑与BFD多跳检测拓扑一致不做任何改变,基础配置与路由配置一致,这里不过多赘述

BFD配置

AR1
bfd 1 bind peer-ip 10.0.23.3 source-ip 10.0.12.1 auto
commit

AR3
bfd 1 bind peer-ip 10.0.12.1 source-ip 10.0.23.3 auto
commit
  • 如果同时指定了对端IP地址和本端接口,则表示检测单跳链路,即检测以该接口为出接口、以peer-ip为下一跳地址的一条固定路由;如果仅指定对端IP地址时,表示检测多跳链路。
  • 如果用同时指定了对端IP地址、VPN实例和本端接口,表示检测VPN路由的单跳链路;如果仅同时指定了对端IP地址和VPN实例,则表示检测VPN路由的多跳链路。

查看BFD会话状态

[AR1]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 258       (Multi Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 8193             Remote Discriminator   : 8193
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Peer IP Address
  Bind Session Type      : Static_Auto
  Bind Peer IP Address   : 10.0.23.3
  Bind Interface         : -
  Bind Source IP Address : 10.0.12.1
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 253
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : AUTO
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

[AR3]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 258       (Multi Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 8193             Remote Discriminator   : 8193
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Peer IP Address
  Bind Session Type      : Static_Auto
  Bind Peer IP Address   : 10.0.12.1
  Bind Interface         : -
  Bind Source IP Address : 10.0.23.3
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 253
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : AUTO
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

五、静态BFD单臂回声功能

        在两台直连三层相连(中间可以有一台或多台二层设备)的设备中,当一端不支持BFD功能,可通过配置静态单臂回声功能实现快速检测并监控网络中的直连链路。在配置单臂回声功能之前需要为三层接口正确配置IP地址。静态BFD单跳回声功能的配置任务如下:

  • 全局使能BFD功能
  • 建立静态单臂回声功能的BFD会话
  • 配置会话标识符

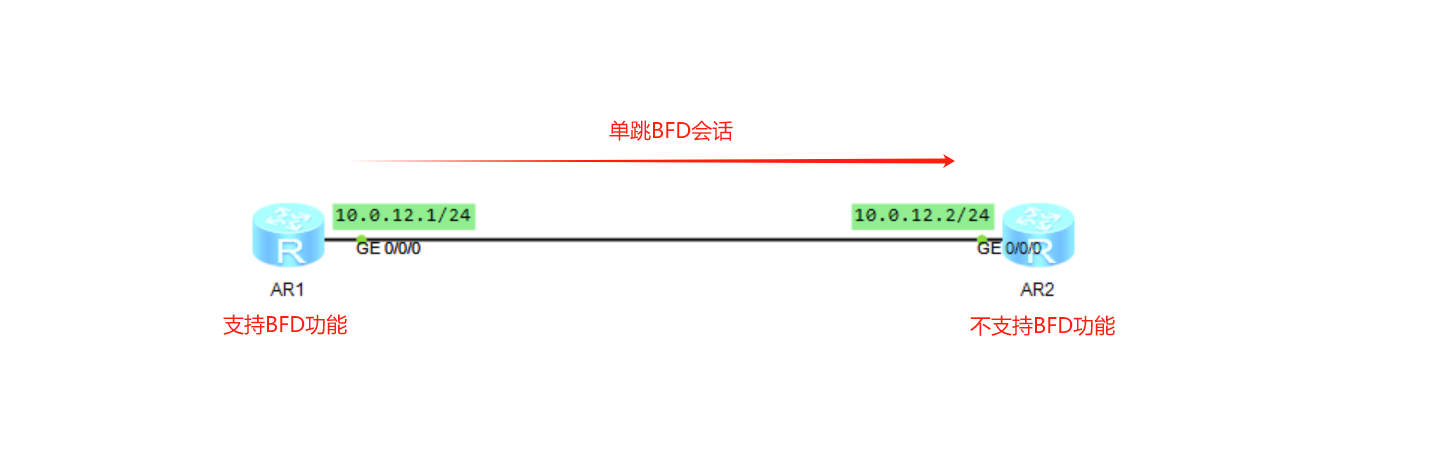

拓扑

        本拓扑AR1和AR2通过直连链路连接(也可中间隔离二层设备),但AR1支持BFD功能,AR2不支持BFD功能。用户希望实现对AR1和AR2之间的链路故障的快速检测。

        本拓扑配置很简单,仅需在AR1上配置单臂回声功能BFD会话就可以实现检测AR1到AR2的直连链路。但要注意的是,单臂回声功能仅适用于单跳检测功能。

基础配置

AR1
system
sysname AR1
int g 0/0/0
ip add 10.0.12.1 24

AR2
system
sysname AR2
int g 0/0/0
ip add 10.0.12.2 24

BFD单臂回声配置

AR1
bfd 1 bind peer-ip 10.0.12.2 interface GigabitEthernet 0/0/0 one-arm-echo
discriminator local 1
commit

查看BFD会话状态

[AR1]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 256       (One Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 1                Remote Discriminator   : -
  Session Detect Mode    : Asynchronous One-arm-echo Mode
  BFD Bind Type          : Interface(GigabitEthernet0/0/0)
  Bind Session Type      : Static
  Bind Peer IP Address   : 10.0.12.2
  NextHop Ip Address     : 10.0.12.2
  Bind Interface         : GigabitEthernet0/0/0
  FSM Board Id           : 0                TOS-EXP                : 7
  Echo Rx Interval (ms)  : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 255
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : No Application Bind
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

可以看到AR1上建立了一个单跳的BFD会话,且状态为Up,只有本端标识符)Local Discriminator),无远端标识符(Remote Discriminator),表示建立的是单臂回声BFD会话,且已建立成功。

六、BFD状态与接口状态联动

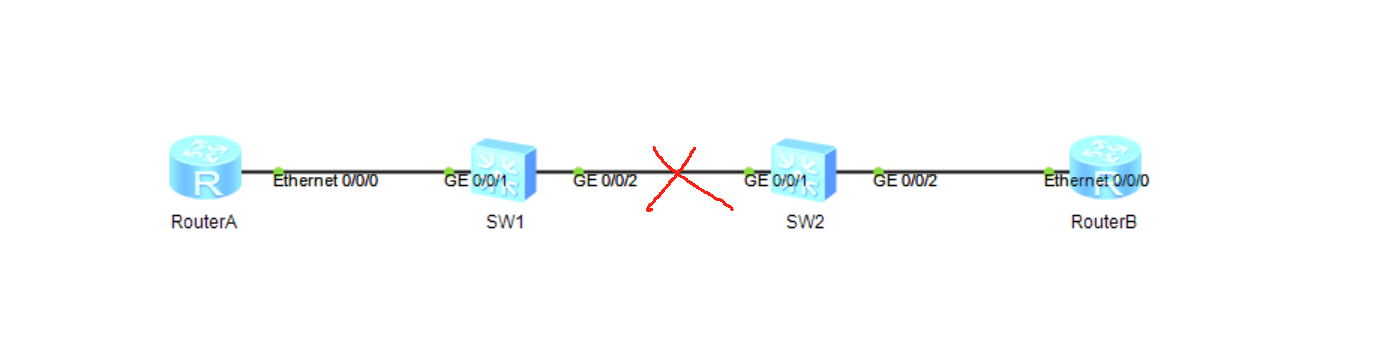

拓扑

        RA和RB网络层直连,链路中间存在二层传输设备SW1和SW2。用户希望设备能够快速感知到链路故障,触发路由快速收敛。

1、基本配置思路分析

        在本拓扑中,两个路由器中间还有两台二层交换机,现假设路由器与交换机之间连接的接口也是二层的,则需要把它们加入对应的VLAN中(有的二层接口也可转换为三层模式)。然后在RA和RB上分别配置BFD会话,以实现RA和RB间链路的检测,当BFD会话状态Up以后分别在RA和RB上配置BFD状态与接口状态联动。本拓扑可采用三层接口配置,此时需要配置VLANIF接口IP地址;也可以直接采用二层接口配置,本拓扑以此中配置方式进行介绍。

  • 在RA和RB上配置VLAN(假设为VLAN10),把G0/0/0接口加入到对应的VLAN(假设为VLAN10)中。当然SWA和SWB上也要配置,在此不进行介绍。
  • 在RA和RB上分别以二层接口方式配置到达对端设备接口的单跳静态BFD检测。
  • 在RA和RB上分别配置BFD会话状态与其G0/0/0接口状态的联动。

基础配置

RouterA
system
sysname RouterA
vlan batch 10
int e 0/0/0
p l t
p t a v 10
q

RouterB
system
sysname RouterB
vlan batch 10
int e 0/0/0
p l t
p t a v 10

SW1
system
sysname SW1
vlan batch 10
int g 0/0/1
p l a
p d v 10
int g 0/0/2
p l a
p d v 10

SW2
system
sysname SW2
vlan batch 10
int g 0/0/1
p l a
p d v 10
int g 0/0/2
p l a
p d v 10

BFD配置

RouterA
bfd
q
bfd 1 bind peer-ip default-ip interface Ethernet 0/0/0
discriminator local 1
discriminator remote 2
commit

RouterB
bfd
q
bfd 1 bind peer-ip default-ip interface Ethernet 0/0/0
discriminator local 2
discriminator remote 1
commit

查看BFD会话状态

[RouterA]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 64        (One Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 1                Remote Discriminator   : 2
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Interface(Ethernet0/0/0)
  Bind Session Type      : Static
  Bind Peer IP Address   : 224.0.0.184
  NextHop Ip Address     : 224.0.0.184
  Bind Interface         : Ethernet0/0/0
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 255
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : No Application Bind
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

[RouterB]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 64        (One Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 2                Remote Discriminator   : 1
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Interface(Ethernet0/0/0)
  Bind Session Type      : Static
  Bind Peer IP Address   : 224.0.0.184
  NextHop Ip Address     : 224.0.0.184
  Bind Interface         : Ethernet0/0/0
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 255
  Proc Interface Status  : Disable          Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : No Application Bind
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

BFD与接口状态联动配置

RouterA
bfd 1
process-interface-status
commit

RouterB
bfd 1
process-interface-status
commit

查看BFD会话状态


[RouterA]dis bfd ses all ver
--------------------------------------------------------------------------------
Session MIndex : 64        (One Hop) State : Up        Name : 1
--------------------------------------------------------------------------------
  Local Discriminator    : 1                Remote Discriminator   : 2
  Session Detect Mode    : Asynchronous Mode Without Echo Function
  BFD Bind Type          : Interface(Ethernet0/0/0)
  Bind Session Type      : Static
  Bind Peer IP Address   : 224.0.0.184
  NextHop Ip Address     : 224.0.0.184
  Bind Interface         : Ethernet0/0/0
  FSM Board Id           : 0                TOS-EXP                : 7
  Min Tx Interval (ms)   : 1000             Min Rx Interval (ms)   : 1000
  Actual Tx Interval (ms): 1000             Actual Rx Interval (ms): 1000
  Local Detect Multi     : 3                Detect Interval (ms)   : 3000
  Echo Passive           : Disable          Acl Number             : -
  Destination Port       : 3784             TTL                    : 255
  Proc Interface Status  : Enable           Process PST            : Disable
  WTR Interval (ms)      : -
  Active Multi           : 3
  Last Local Diagnostic  : No Diagnostic
  Bind Application       : IFNET
  Session TX TmrID       : -                Session Detect TmrID   : -
  Session Init TmrID     : -                Session WTR TmrID      : -
  Session Echo Tx TmrID  : -
  PDT Index              : FSM-0 | RCV-0 | IF-0 | TOKEN-0
  Session Description    : -
--------------------------------------------------------------------------------

     Total UP/DOWN Session Number : 1/0

可以看到BFD Session(BFD会话)状态为Up,"Proc interface status"字段显示为"Enable",表明已经配置了BFD与接口状态联动了。

以上就是本章的全部内容了,感谢大家的浏览观看!,文章若有错误或疑问可联系博主删除更改。文章中部分内容源自教材《华为路由器学习指南》感兴趣可购买相关书籍浏览。

思科bfd静态路由切换_思科BFD配置案例-静态路由快速切换
weixin_34520360的博客
02-05 1084
通过cisco路由器的BFD特性使得静态路由切换达到毫秒级，模拟器测试当出现故障只丢1个包。拓扑： R1、R2、R3之间使用OSPF实现完全收敛，配置就不写了，R4的loopback口4.1.1.1来pingR1的loopback口1.1.1.1，在R2与R4之间和R3与R4之间使用静态路由+BFD，实现快速收敛；关键配置：R2上：interface Ethernet0/1ip address 2...
H3C BFD与VRRP联动实验
qq_23930765的博客
10-28 2178
注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推。步骤 3：在 SW1 的 VLAN 20 中调用 Track 项，当 BFD 监测失败，则抢占 Master。步骤 6：在 SW2 的 VLAN 10 中调用 Track 项，当 BFD 监测失败，则抢占 Master。步骤 2：在 SW1 的 VLAN 10 中调 Track 项，当 BFD 监测失败，则降低优先级。
BFD综合详细实验配置案例
五指山的网络员
12-26 984
本实验的目的是通过配置BGP（边界网关协议）、OSPF（开放式最短路径优先协议）、VRRP（虚拟路由冗余协议）以及BFD（双向转发检测）等网络协议，模拟企业级网络环境中的多协议协作场景，提升网络的可靠性和稳定性。使用OSPF作为IGP，确保内部路由互联。使用BGP实现跨自治系统的路由转发。使用VRRP提供冗余的网关解决方案。配置BFD以实现对链路快速检测，并与VRRP和BGP联动，优化故障检测和切换时间。
BFD详解+实验示例
Ingernuity的博客
03-12 4579
两个系统建立BFD会话后，在它们之间的通道上周期性地发送BFD报文，如果一方在协商的检测时间内没有接收到BFD报文，则认为这条双向通道上发生了故障。解决办法：BFD for静态路由特性可为静态路由绑定BFD会话，利用BFD会话来检测静态路由所在链路的状态。在R3、R5上配置静态路由，以及做备份路由，即R3去往这个网段正常境况下走R4，当R3、R4间的链路出现故障后，切换到R6。down掉R3的G0/0/1接口，可见由于BFD会话的down，静态路由正确的切换到了备链路。（1）BFD毫秒级，NQA秒级。
华为VRRP、BFD实验配置
m0_49864110的博客
01-14 4833
与所有的OSPF邻居（Full状态）建立BFD会话（邻居也需要配置）-即为所有有Full邻居状态的接口建立BFD会话。接口上配置BFD for OSPF特性的优先级高于进程中配置BFD for OSPF特性的优先级。以上创建的BFD会话，可以与策略、路由协议等联动起来，实现快速收敛。与静态BFD联动（只介绍一边的配置，对端配置相同）与动态BFD联动（只介绍一边的配置，对端配置相同）标识符要与对端会话配置的标识符相应。只介绍一边的配置，对端配置相同。只介绍一边的配置，对端配置相同。中的优先级（越大越优先）
静态路由与BFD联动实验配置
lulinhao的博客
04-01 380
但是由于静态路由无法感知到网络拓扑的变化并作出动态响应，如果是R1的G0/0/1接口出现了故障，R2依旧会向R1发送消息，无法得知故障，备份浮动路由也就一直不会出现，解决这个问题的方法就是BFD双向转发检测技术，原理就是在配置了BFD协议的两个设备之间，定期发送BFD报文来同步状态信息，一遍快速感知到网络拓扑的变化。R2经过R1和R3的静态路由优先级分别为60和80，路由优先经过R1，如果R2的G 0/0/0接口出现了故障，R2是能够感知到的，于是就可以使用备份浮动路由。
华为配置BFD状态与接口状态联动实验
专研计算机网络，数据通信，网络安全，系统集成
10-24 2171
为了减小设备故障对业务的影响，提高网络的可靠性，网络设备需要能够尽快检测到与相邻设备间的通信故障，以便及时采取措施，保证业务继续进行。在现有网络中，有些链路通常通过硬件检测信号，如SDH告警，检测链路故障，但并不是所有的介质都能够提供硬件检测。此时，应用就要依靠上层协议自身的Hello报文机制来进行故障检测。上层协议的检测时间都在1秒以上，这样的故障检测时间对某些应用来说是不能容忍的。在三层网络中，Hello报文检测机制无法针对所有路由来检测故障，如：静态路由。这对系统间互联互通定位故障造成困难。
BFD协议
热门推荐
将勤补拙
03-07 1万+
BFD协议原理与配置随着网络应用的广泛部署,如果网络发生中断,可能会影响业务正常运行并造成重大损失。为了减小链路、设备故障对业务的影响,提高网络的可靠性,网络设备需要尽快检测到与相邻设备间的通信故障,以便及时采取措施,保证业务正常进行。而双向转发检测(BidirectionalForwardingDetection,BFD)提供了一个通用、标准化介质无关和协议无关的快速故障检测机制...
BFD配置实例
永远是少年
09-08 9682
今天给大家带来一系列BFD的配置实例。本文使用华为eNSP模拟器，完成了BFD的一系列配置实例，包括BFD与静态路由、VRRP、OSPF、IS-IS、BGP等协议的联动。看完这篇文章，相信您一定会了解BFD在现网中的使用方法了。 阅读本文，您需要有一定的BFD基础，如果您对此还存在困惑，欢迎查阅我博客的其他文章，相信您一定会有所收获！ 推荐阅读： BFD详解 一、BFD与静态路由联动 （一）实验拓扑及要求 实验拓扑如上所示，R1上有指向R2和R3的缺省路由，现在要求当R1与R2连接正常时，访问网络的流量经
华为综合实验02-某科研院网络路由实验（OSPF、BGP、EBGP、BFD、NAT、DHCP等）——傅老师eNSP经典实验系列
傅老师的运维技术空间
01-12 2280
eNSP经典综合实验系列之项目02-某科研院网络路由实验。涉及OSPF、BGP、EBGP、BFD、VLAN、DHCP等技能的综合应用。超值超经典！
BFD与VRRP联动.zip
07-02
网络实验手册是学习和掌握这些技术的宝贵资源，它可能包含了逐步的配置步骤、故障模拟及故障恢复的实践案例。通过动手操作，我们可以更好地理解BFD和VRRP的工作原理，以及它们在实际网络环境中的应用。 总结来说，...
H3C 集团型企业网设计案例（VRRP+MSTP+堆叠+链路聚合）by肖哥
04-10
H3C 集团型企业网设计案例（VRRP+MSTP+堆叠+链路聚合）by肖哥
【Linux网络】NAT和代理服务
Sakura_ding的博客
05-17 857
正向代理（Forward Proxy）是一种常见的网络代理方式，它位于客户端和目标服务器之间，
DNS：互联网的“通讯录”——计算机网络应用层中的域名系统详解
wodexiguameiyoup的博客
05-20 805
域名系统（DNS）是互联网中至关重要的“通讯录”，负责将人类易记的域名（如 www.example.com）转换为计算机可识别的IP地址（如 192.0.2.1）。DNS属于计算机网络的应用层，直接与用户程序交互，提供域名解析服务。其工作流程是分布式的，通常从浏览器缓存开始，逐步查询本地DNS服务器、根DNS服务器、顶级域名服务器，最终到达权威DNS服务器，获取IP地址并返回给用户。DNS使用UDP协议（端口53）进行快速查询，但也可能使用TCP处理大数据传输。常见的DNS记录类型包括A（IPv4地址）、A
计算机网络 第三章：运输层（一）
Zhang_Qin123的博客
05-19 987
运输层协议为运行在不同主机上的应用进程之间提供了逻辑通信 (logic communication) 功能。从应用程序的角度看，通过逻辑通信，运行不同进程的主机好像直接相连一样；实际上，这些主机也许位于地球的两侧，通过很多路由器及多种不同类型的链路相连。应用进程使用运输层提供的逻辑通信功能彼此发送报文，而无须考虑承载这些报文的物理基础设施的细节。图3-1 图示了逻辑通信的概念。如图 3-1 所示，运输层协议是在端系统中而不是在路由器中实现的。在发送端，运输层将。
测试W5500的第4步_使用ioLibrary库创建UDP客户端和服务器端
最新发布
weixin_42550185的博客
05-21 217
当W5500用作服务器时，只需要一个SOCKET就可以和很多个UDP客户端进行通讯。同理，当W5500用作客户端时，可以也很多个UDP服务器与之通讯。因为本计算机只有1个IP地址，无法测试，只能将W5500的8个SOCKET通道设置为不同的端口来测试UDP客户端。本文还详细介绍了W5500的初始化、网络配置及UDP通信的实现过程，展示了其作为UDP客户端和服务器端的应用场景。
【HTTP】connectionRequestTimeout与connectTimeout的本质区别
会飞的架狗师的博客
05-20 258
作用层面：物理连接 vs 逻辑连接时间阶段：连接建立 vs 连接获取影响范围：单次请求 vs 系统资源合理配置这两个参数，可以有效平衡系统可靠性和响应速度，是构建健壮分布式系统的重要基础。
Java大厂求职面试：探讨Spring Boot与微服务架构
linuxjavac6的博客
05-18 893
谢飞机：嗯，Spring Boot和WebSocket可以结合使用来创建实时通信应用。谢飞机：可以采用微服务架构，使用Spring Cloud进行服务拆分和负载均衡。谢飞机：STOMP是一个简单的文本导向消息协议，可以用于WebSocket的消息传输。谢飞机：可以用Spring Security进行访问控制，结合OAuth2进行认证……张老师：电商平台需要处理大量的订单数据，你会如何设计数据库架构以支持快速查询和写入？张老师：在线教育平台需要支持大量视频存储和检索，你会如何设计系统架构。
前端流式输出实现详解
平平无奇的一条咸鱼
05-19 422
前端流式输出是处理大量数据和实时数据的重要技术。通过 Server-Sent Events、WebSocket、分块传输编码和 Fetch API 等方式，可以实现不同场景下的流式输出需求。每种方式都有其优缺点，开发者应根据具体需求选择合适的实现方式。在实现过程中，还需要考虑性能优化、错误处理和安全等方面的问题，以提供良好的用户体验和系统稳定性。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Fanmeang.

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
