OpenFOAM字典文件结构解析

OpenFOAM是一个完全由C++编写，用户群体绝大多数在Linux系统下运行，按照面向对象思想编写的计算流体力学（CFD）类库，跟商用的CFD软件Ansys Fluent，CFX类似，但其是开源的。我们也遇到了很多基于OpenFOAM或其优化版本做开发的用户，面对内容和分类繁多的字典文件，难免会顾此失彼或者不得要领。

因此，小编从四个方面总结了基于OpenFOAM开发常用的一些字典文件及其内容解释，希望能够给读者带来统筹的全面的理解。

1、字典文件整体结构

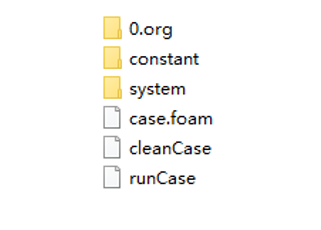

OpenFOAM算例的所有文件都存储在算例目录中，目录名为算例名。以某一算例为例，典型算例目录下通常包含以下文件/文件夹：

❐ 0.org：初始物理场文件，包括各个物理场初始的数据和边界条件等信息。根据迭代步数或时间步数的增加，会生成类似0.1、0.5等更多的时间步文件夹，每个文件夹包括的物理场的文件类型都是一样的，区别在于后续文件夹中一些场数据会有变化。

❐ constant：包含有网格文件、几何文件、物理特性文件（湍流模型、热物理属性、重力等），每个文件都定义了各自的参数。

❐ system：主要包含多个求解算法参数文件。如网格参数控制、求解时间控制、离散格式、求解器设置等。

❏ case.foam、cleanCase、runCase：这些文件主要是一些脚本及启动文件，如基于现有的定义生成网格文件时，通过写脚本的形式调用OpenFOAM的网格生成程序，借用网格生成参数控制生成网格文件。

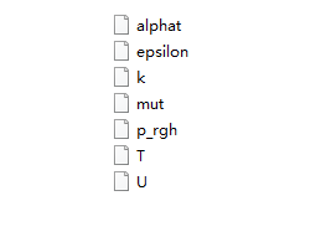

❐ 0.org：初始物理场系列文件。0文件存放初始条件和边界条件。

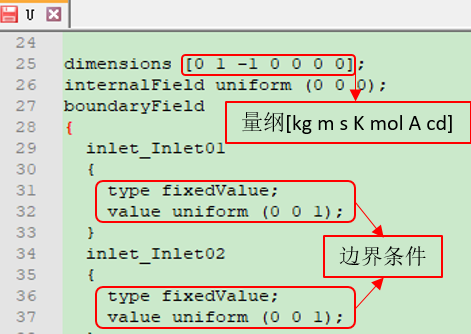

不同的算例求解需求会包含不同的物理场文件，本文以上图中的速度场U文件为例。

文件中都会采用统一的量纲，指定每个边界的状态等，本文件为U，速度场文件，故边界上的值对应为速度(m/s)。

---

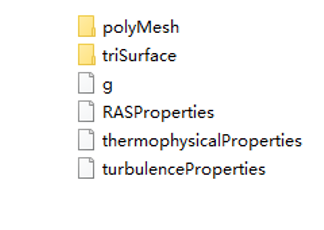

❐ constant：网格文件夹、几何文件夹、物理特性文件

❐ polyMesh：存储算例网格文件，包括点、面、单元、边界等信息。网格文件在执行计算前通过调用网格生成程序生成，网格控制参数存储在system中的相关文件中。最开始文件夹为空，在模型定义的时候不需要做定义的。

❐ triSurface：存放案例中所用到的所有stl几何文件。其它文件通过stl文件名、solid名来实现参数关联。

❏ g：重力场的定义参数。

❏ turbulenceProperties：任何包含湍流的求解器都会读取此字典文件，文件中关键词simulationType定义湍流模型RAS（雷诺平均模型）或LES（大涡模拟）作为湍流模型属性，或者laminar不使用湍流模型。

❏ RANSProperties：RAS湍流模型参数。湍流模型选择LES时为LESProperties。两文件也可以都存在，只要根据turbulenceProperties定义的湍流模型能够找到相对应的文件即可。

❏ thermophysicalProperties：热模型属性，可压缩时为thermopysicalProperties不可压缩时为transportProperties。

---

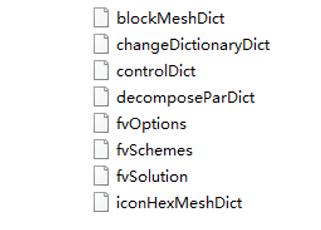

❐ system：网格参数、求解控制、求解器参数。

❏ blockMeshDict：此字典文件为blockMesh网格生成程序需要的参数设置文件，规定了网格参数及边界设置。

❏ iconHexMeshDict：全局网格设置、边界网格设置（对stl solid的详细网格参数）、体网格加密等。

❏ controlDict：关于求解开始时间、迭代步数、输出间隔、输出场等的控制。

❏ decomposeParDict：并行参数，包括如何划分并行域等内容。

❏ fvOptions：旋转域、多孔介质设置。

❏ fvSchemes：离散格式。

❏ fvSolution：求解器设置。

2、物理模型

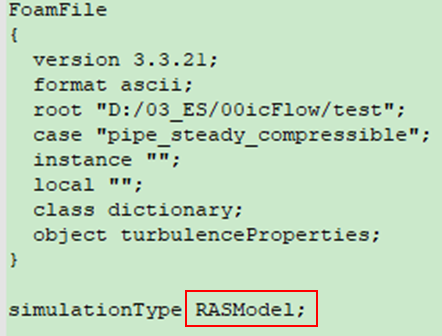

❏ turbulenceProperties：在目录constant/turbulenceProperties中。

文件中会定义RASModel或LESModel两种湍流模型的模拟方式。

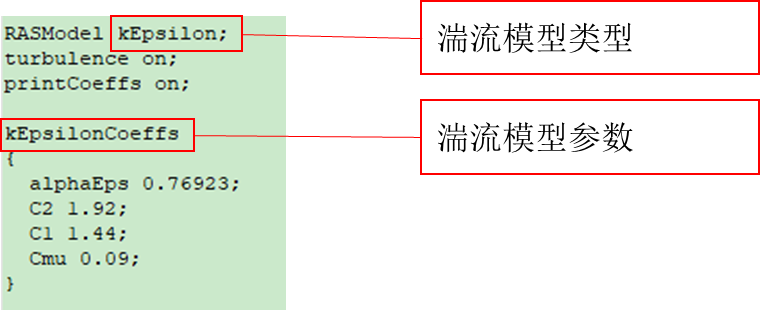

选用RAS时，在RASModel可以选择湍流模型类型，并针对模型所需的参数在下方进行定义。如果使用到多种湍流模型类型，可以在文件中一并写出同类型的参数，只要当前定义的模型能够找到相应的参数即可。

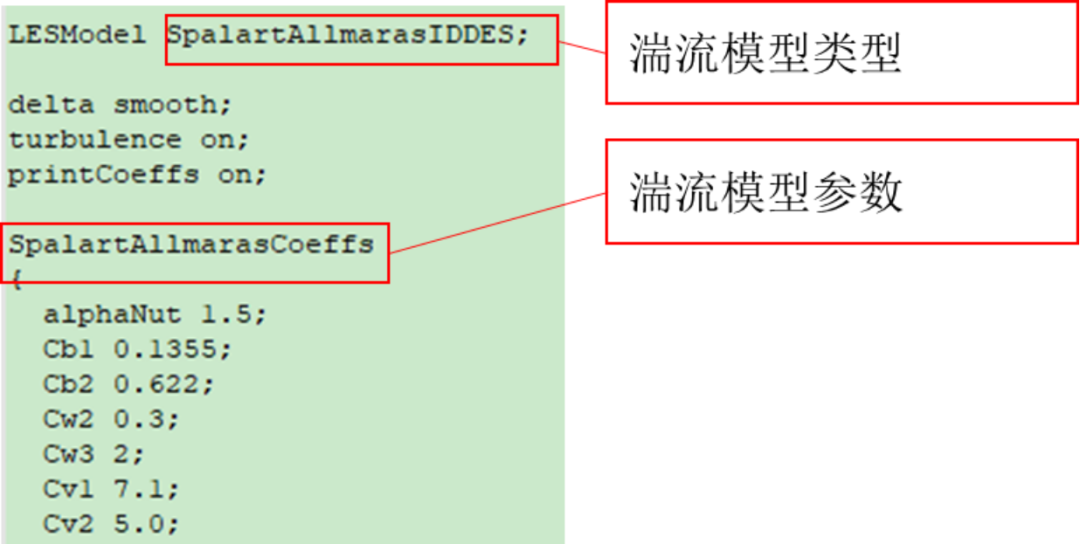

同理选用LES时，参数的调整都在文件中进行。

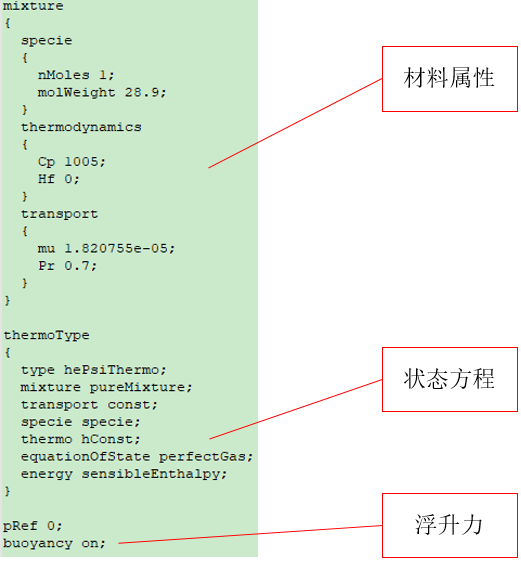

❏ thermophysicalProperties（可压缩热模型）：在目录constant/thermlpysicalProperties中。

文件中包含对流体材料属性、状态方程和浮升力的参数设置。

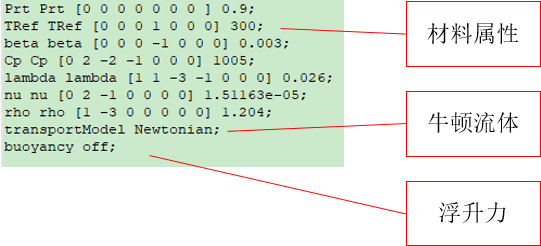

❏ transportProperties（不可压缩热模型）：在目录constant/transportProperties中。

文件中包含对流体材料属性、牛顿流体和浮升力的参数设置。

可压缩thermopysicalProperties和不可压缩transportProperties之中，包含的内容都是相近的。

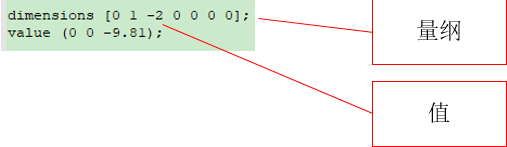

❏ g：在目录constant/g中。

文件中包含重力场量纲和值。

3、网格设置

❏ iconHexMeshDict（自动块网格）：在目录system/iconHexMeshDict中。

在自动块网格中，包含自动划分网格所需的网格尺寸和网格加密级别。

当autoBlockMesh选择为false时，会选用blockMeshDict的信息。

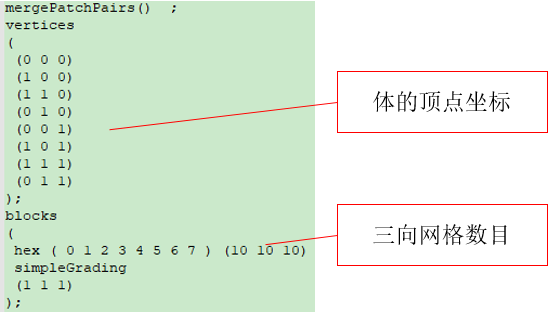

❏ blockMeshDict：在目录system/blockMeshDict中。

blockMeshDict中主要包括“体的顶点坐标”和“网格划分数目”的定义。Hex表示的六面体，（0 1 2 3 4 5 6 7）表示图形的顶点编号。

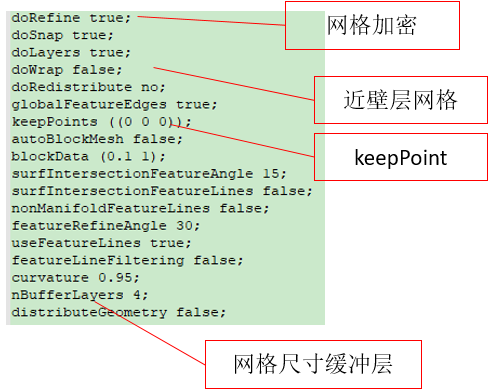

❏ iconHexMeshDict（包含全局网格和边界网格设置）：在目录system/iconHexMeshDict中。

文件中需要重点关注网格加密、近壁层网格、keepPoints设置和网格尺寸缓冲层等内容，可用于全局网格的设置。

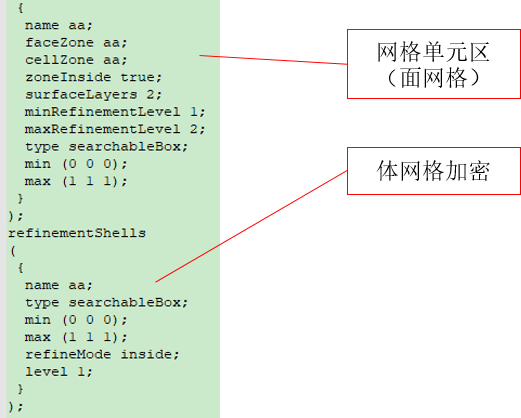

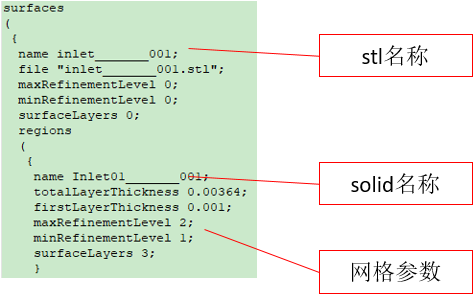

在同一个文件中，还包含边界网格和网格加密的设置内容：

文件中的内容实际上是将网格的参数与几何进行关联，几何的每一个区域都由相关的网格参数来控制。

对于网格加密，一般会对应网格单元区的生成和体网格加密，两者一般同时生成，不会分开定义。网格单元区可用于MRF、多孔介质等的定义。

在以上网格参数数据的基础上，导入stl文件，调用OpenFOAM中的网格生成程序，就可以生成网格了。

4、条件设置

在边界条件文件夹下包含多种物理场，每个物理场都有相对应的文件。文件形式也是指定某stl文件中的某solid边界的类型。此处以初始边界条件中的速度入口、压力出口为例：

左图中对某个solid定义了速度边界，则这个solid的其它物理场会有一个默认的类型。如右图所示，为这个solid的压力场默认边界。

以上是基于OpenFOAM进行前后处理集成封装时，对字典文件的一些理解和阐述，希望能够帮助您了解软件文件的信息内容和存放位置。
