【传感器模块】MiCS-VZ-89TE（中文数据手册）

气体传感器模块 MiCS-VZ-89TE

MiCS-VZ-89TE 是一款用于室内空气质量监测的集成传感器板，由SGX SensorTech 设计。
SGX SensorTech 的各型产品，广泛应用于汽车空气质量监控、室内空气质量检测、工业安全的易燃易爆气体和有毒气体的检测。官网链接：www.sgxsensortech.com

• 传感器类型 ： MOS 传感器
• 应用场景 ： 密闭空间（如会议室或车厢）
• 检测内容 ：
  • Volatile Organic Compounds VOCs 挥发性有机化合物
  • Equivalent Carbon Dioxide CO2 二氧化碳当量（等效）
• 输出信号 ： IIC , PWM

重要注意事项
在使用本文档中描述的室内空气质量传感器之前，请仔细阅读以下说明以避免错误读数并防止设备永久损坏。
• 传感器不得暴露于高浓度的有机溶剂、氨气、有机硅蒸气或香烟烟雾，以避免中毒敏感层。
• 应保护传感器免受水和灰尘投射的影响。
• 建议使用ESD保护设备来处理传感器。

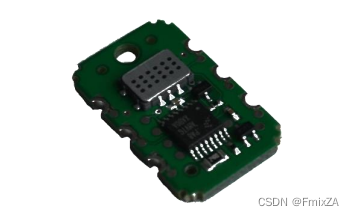

实物图

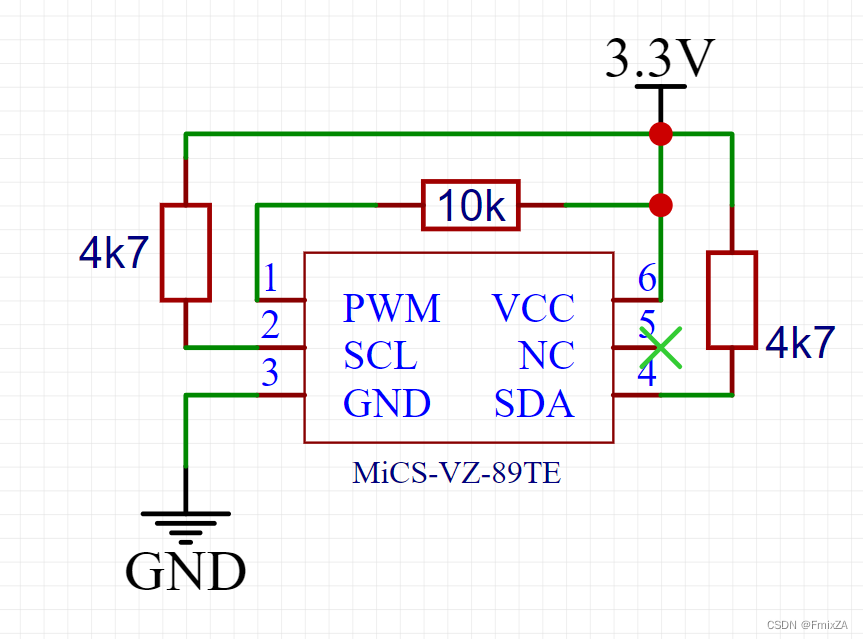

安装和接线

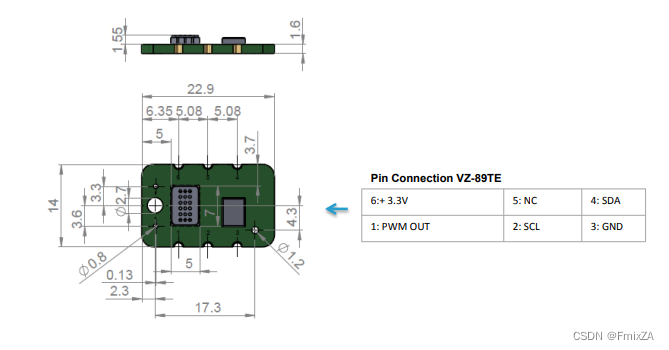

MiCS-VZ-89TE 以 PCB 形式提供，可在电器中使用 M2.5 螺钉安装。
通过在卡边缘焊接（通过连接器切割）进行连接

工作条件

电源电压	3.3V 直流稳压 +/- 5%
工作功率	125 mW
预热时间	15 分钟
工作温度	0°C 至 50°C
工作湿度	0%RH 至 95%RH（无冷凝）
存储温度	-40°C 至 80°C
存储湿度	0%RH 至 95%RH（非冷凝）

性能

检测方法	半导体气体传感器，检测各种VOC
监测范围	400-2000 ppm 当量 CO2 ；0-1000 ppb 异丁烯当量 tVOC
PWM输出	引脚 1 ： TTL 输出 30Hz +/-1%，范围 5…95%，占空比 3.3V
IIC输出	引脚 2 和 4 ：主 SDA 和 SCL
响应时间	相当于传统的 NDIR-CO2 传感器 ；< 5 秒（用于 tVOC）
刷新输出频率	1 Hz

数据交互

上电自检

参数	标准	诊断指示灯失败
传感器电阻范围	范围检查	PWM < 5 % 时上电
传感器工作功率	范围检查	PWM < 5 % 时上电

PWM

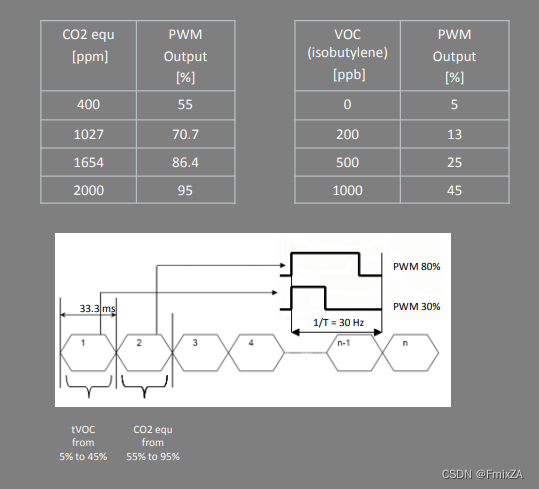

上电自检(2秒)后，当传感器传感器故障时，设备会提供单个“Failed Diagnostic Level”，或PWM多路输出显示“CO_ equivalent_ Level”和“VOC _isobutylene_equivalent Level”(异丁烯灵敏度单元)。

测试气体传感器的反应性和灵敏度的一种简单方法是暴露在酒精瓶颈中：

IIC

在这个初始阶段，设备的I2C数据CO2当量[ppm]和tVOC当量参照异丁烯灵敏度单位[ppb]。
D1: Data_byte_1: tVOC:[13…242]- > tVOC (ppb) = (D1-13) * (1000/229)
D2: Data_byte_2: CO2_equ:[13…242]- > CO2_equ (ppm) = -13 (D2) * (1600/229) + 400
D3: Data_byte_3: RS first byte(MSB) -> Resistor value [W] = 10*(D5+ (256D4) + (65536D3))
D4: Data_byte_4: RS second byte
D5: Data_byte_5: RS third byte(LSB)
D6: Status
D7: CRC
