继电器模块

继电器设计

---

---

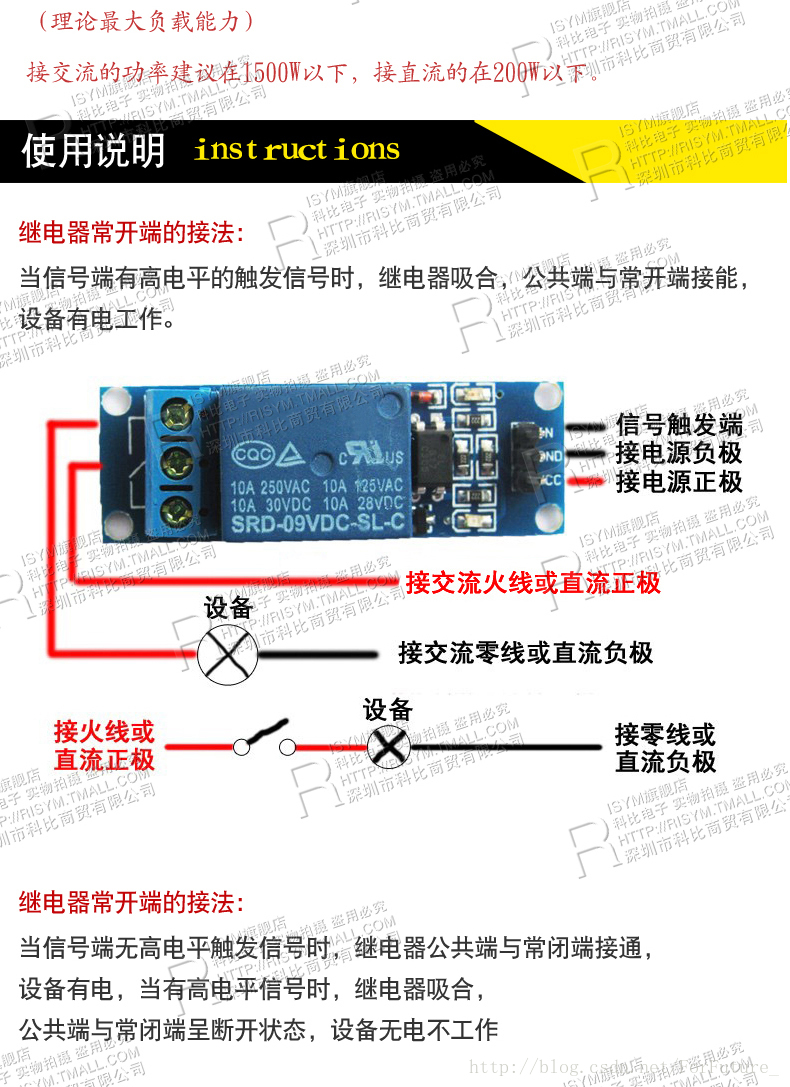

设备的火线接继电器的常开端（NO），电源线接继电器的公共端（COM）；不通电情况下，公共端（COM）和常闭端（NC）是连接的；通电时，公共端（COM）和常闭端（NC）断开，公共端（COM）和常开端（NO）连接，设备正常工作。

注意：
1. 继电器的驱动电压，不能超过限制电压，不然会烧掉继电器；
2. 低电平触发，还是高电平触发。

---

示例代码：

#include <ioCC2530.h> //cc2530芯片（zigbee）

#define LED1 P1_0 //定义LED1
#define KEY1 P2_0 //定义KEY1

void InitLed(void)
{
  P1DIR |= 0x01; //打开P1.0
  P2DIR |= 0x01; //打开P2.0
}

void main(void)
{
  InitLed();

  LED1 = 1; //关闭LED1

  while(1)
  {
    while(KEY1 == 1); //检测直到按键按下
      LED1 = ~LED1; //LED1取反（亮变暗，暗变亮） （与继电器的信号触发端（IN）与LED1连接，就能实现继电器开关）
    while(KEY1 == 0); //检测直到按键松开（抬起）
  }
}
