继电器模块使用

继电器是一种小电压控制大电压的东西，由于在使用过程中出现过错误，在这里写一下记录一下使用方法。

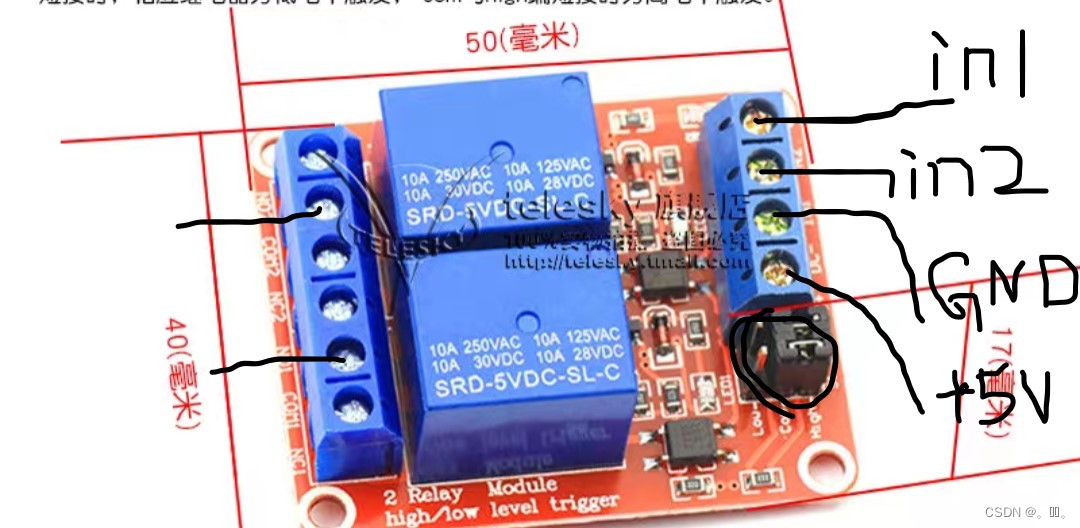

这里是2路5v的继电器模块示意图，右边是它的控制部分及电源，in1、in2是他的输入引脚，即控制引脚，可通过单片机输出。
可以通过右侧的跳线帽来实现高电平导通或低电平导通。模块的供电使用的是你低电压的供电，这里就是和控制引脚的高电平相同的供电。一般只要控制引脚和供电引脚的最大电压差不多，都能起到控制的效果。

左边是被控部分，三个引脚中中间那个引脚是公共端，接你想控制的电压。
in1/in2的高低来使公共引脚分别与左边/右边引脚短接，来实现导通/关断。
