全桥LLC谐振变换器变频-移相混合控制仿真

全桥LLC谐振变换器变频-移相混合控制仿真。
[1]参考文献：《全桥LLC谐振变换器的混合式控制策略_李菊》
拓宽电压范围。
保证mos管的ZVS零电压开通和二极管的ZCS零电流关断。

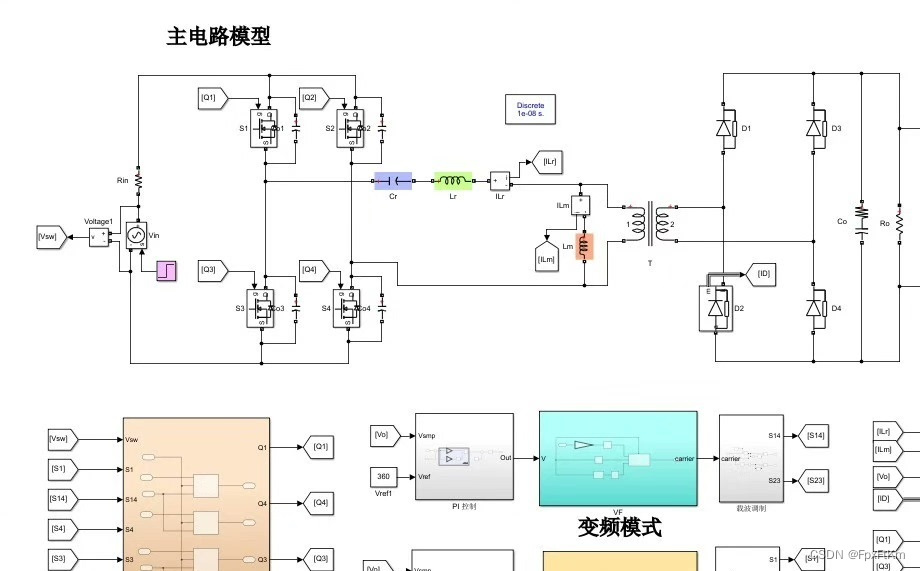

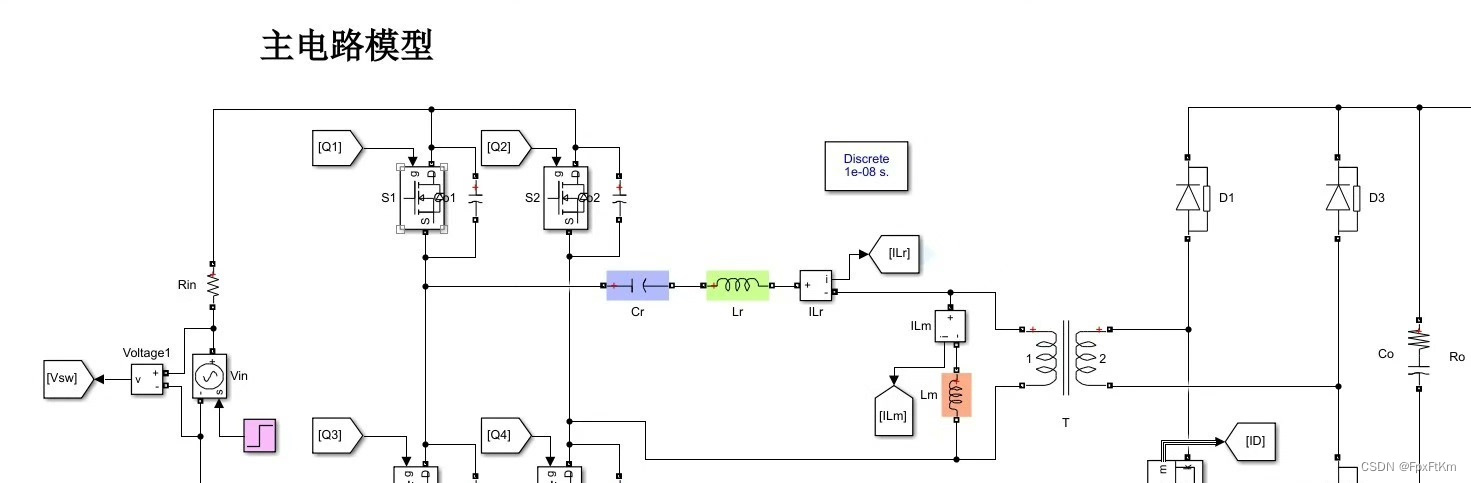

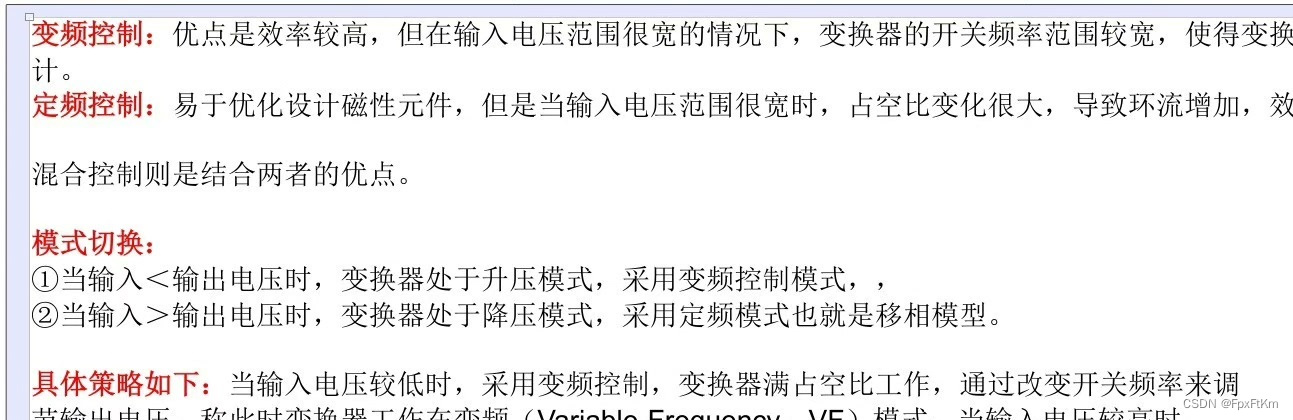

[2]模式切换：
①当输入＜输出电压时，变换器处于升压模式，采用变频控制模式，，
②当输入＞输出电压时，变换器处于降压模式，采用定频模式也就是移相模型。

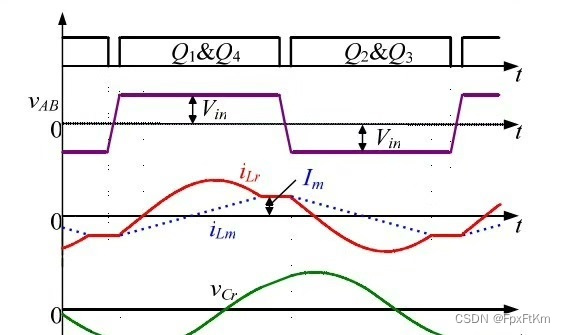

[3]具体策略如下：当输入电压较低时，采用变频控制，变换器满占空比工作，通过改变开关频率来调
节输出电压，称此时变换器工作在变频（Variable-Frequency，VF）模式；当输入电压较高时，
采用定频控制，变换器工作在所设定的最高频率，通过调节移相角来控制输出电压，称此时变
换器工作在移相（Phase-Shift，PS）模式。

全桥LLC谐振变换器变频-移相混合控制
在电力电子领域，全桥LLC谐振变换器已经成为一种常见的拓宽电压范围的解决方案。为了保证mos管的ZVS（零电压开通）和二极管的ZCS（零电流关断），需要采用一种混合式控制策略。本文将讨论全桥LLC谐振变换器的变频-移相混合控制，并进行仿真研究。

首先，我们来看一下模式切换。当输入电压小于输出电压时，全桥LLC谐振变换器处于升压模式。在这种情况下，为了提高效率和稳定性，我们采用变频控制模式。这意味着通过改变开关频率来调节输出电压。而当输入电压大于输出电压时，全桥LLC谐振变换器处于降压模式。在这种情况下，为了保证稳定的输出电压，我们采用定频模式，也就是移相模式。

接下来，我们将详细介绍具体的控制策略。当输入电压较低时，我们采用变频控制，在这种情况下，变换器将以满占空比工作。通过改变开关频率来调节输出电压，从而实现输入电压到输出电压的升压转换。我们将这种工作模式称为变频（Variable-Frequency，VF）模式。

当输入电压较高时，我们采用定频控制。在这种模式下，变换器将以所设定的最高频率工作。为了控制输出电压，我们将调节移相角来实现。移相角的改变将影响变换器的输出电压，从而实现输入电压到输出电压的降压转换。我们将这种工作模式称为移相（Phase-Shift，PS）模式。

通过以上的控制策略，全桥LLC谐振变换器可以在不同的输入电压情况下，实现较佳的转换效率和稳定性。在输入电压较低时，采用变频控制可以实现更高效率的升压转换；而在输入电压较高时，采用定频控制可以保证输出电压的稳定性。

综上所述，全桥LLC谐振变换器的变频-移相混合控制策略为实现拓宽电压范围提供了一种有效的解决方案。通过合理的模式切换和控制策略，可以实现在不同输入电压情况下的高效率和稳定性。本文通过对全桥LLC谐振变换器的变频-移相混合控制进行仿真研究，验证了该控制策略的可行性和优越性。

参考文献：
[1] 李菊，《全桥LLC谐振变换器的混合式控制策略》

注：本文仅对全桥LLC谐振变换器的变频-移相混合控制策略进行了介绍和分析，并未给出参考文献和示例代码。具体的实现细节和数值仿真结果可参考相关研究文献。
