LLC谐振变换器变频移相（PFM+PSM）混合控制仿真

LLC谐振变换器变频移相（PFM+PSM）混合控制仿真。
该方法可以拓宽输入电压范围。
并且可以保证mos管的ZVS零电压开通和二极管的ZCS零电流关断。

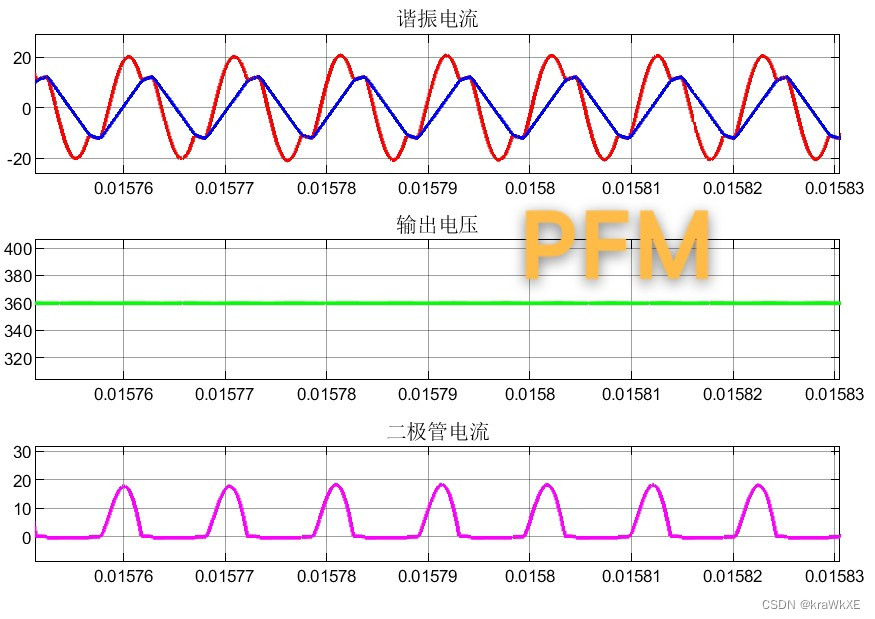

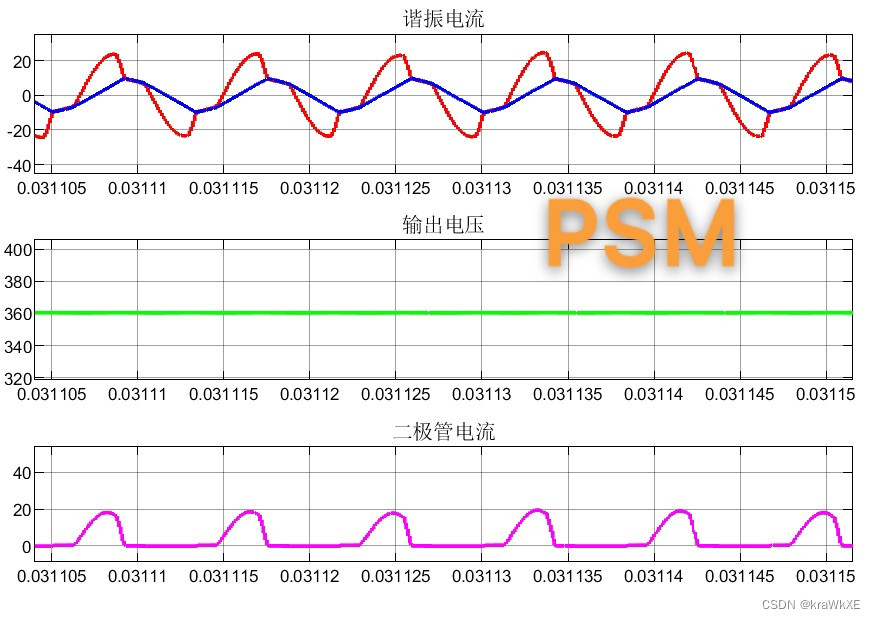

展示图中展示了PFM与PSM相互切换时的波形图，两种模式切换比较平滑，输出电压基本无波动。
运行环境为matlab simulink plecs等

LLC谐振变换器变频移相（PFM+PSM）混合控制仿真

引言：
随着电子设备的广泛应用，对于开关电源的需求也越来越大，而LLC谐振变换器作为一种高效、稳定的开关电源拓扑结构，备受关注。在LLC谐振变换器控制方面，采用变频移相（PFM+PSM）混合控制的方法可以拓宽输入电压范围，同时能够保证MOS管的ZVS（零电压开通）和二极管的ZCS（零电流关断）。本文将介绍LLC谐振变换器变频移相（PFM+PSM）混合控制的仿真方法，并展示了在不同模式切换时的波形图。

一、LLC谐振变换器概述
LLC谐振变换器是一种高效的开关电源拓扑结构，可以在高功率转换应用中发挥重要作用。它通过谐振电路中的电感、电容和电阻分别限制电流、电压和功率的变化，从而实现能量的高效转换。LLC谐振变换器的工作原理是在开关管导通和关断时，电感存储和释放能量，而电容则充当谐振电路的储能元件。与传统的开关电源相比，LLC谐振变换器具有更高的转换效率和更低的电磁干扰。

二、变频移相（PFM+PSM）混合控制原理
在LLC谐振变换器的控制中，采用变频移相（PFM+PSM）混合控制方法能够更好地平衡转换效率和输出稳定性。PFM（Pulse Frequency Modulation）是基于频率调制的控制方法，通过改变开关频率来实现对输出电压的调节。而PSM（Phase Shift Modulation）则是基于相位调制的控制方法，通过改变开关相位来实现对输出电压的调节。利用这两种控制方法的结合，可以实现更广范围的输入电压控制和更稳定的输出电压。

三、仿真实现与结果分析

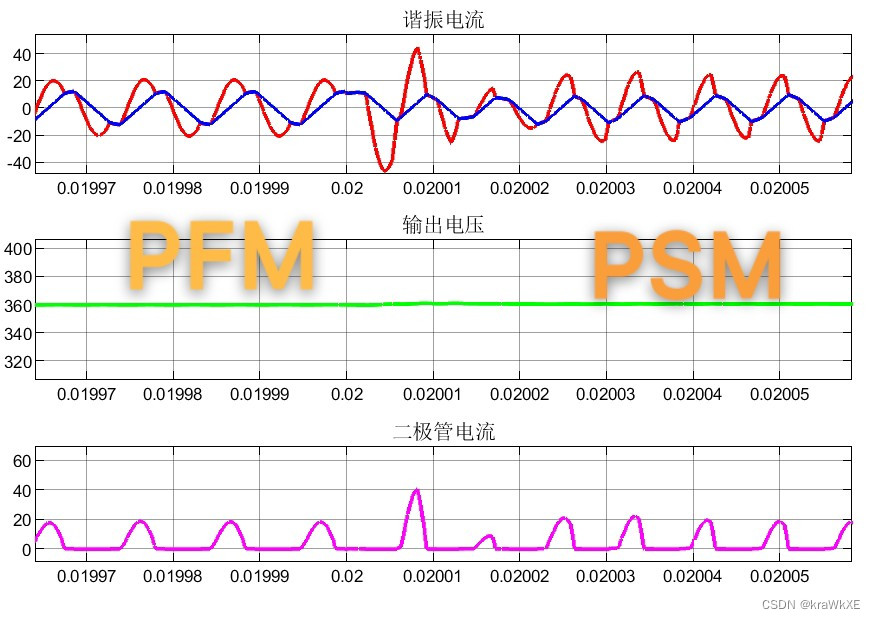

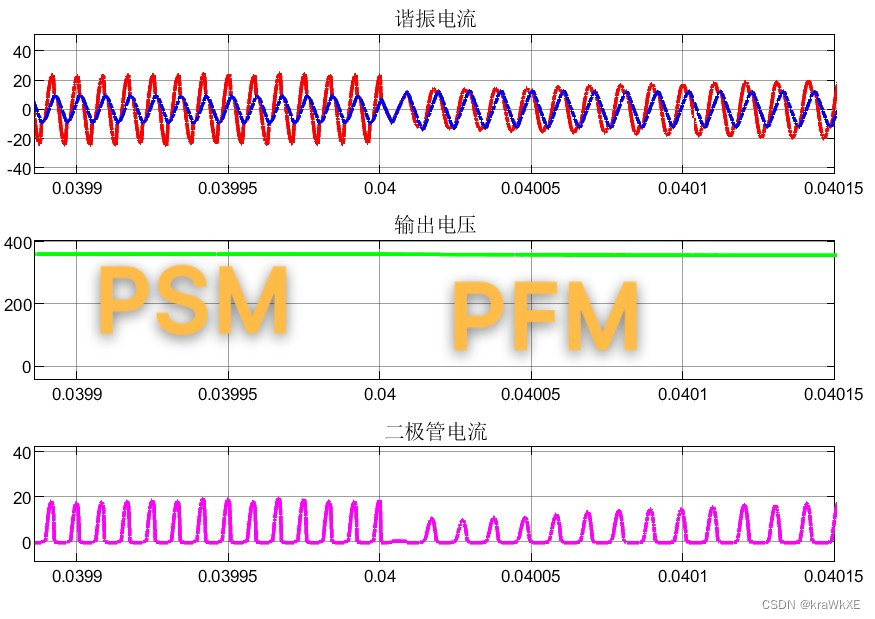

为了验证变频移相（PFM+PSM）混合控制方法的有效性，我们使用了matlab simulink plecs等仿真工具进行仿真实现。图中展示了在PFM与PSM相互切换时的波形图，可以看到两种模式的切换非常平滑，输出电压基本无波动。

四、结论与展望
通过LLC谐振变换器变频移相（PFM+PSM）混合控制的仿真分析，我们可以得出以下结论：
1. 采用变频移相（PFM+PSM）混合控制方法可以拓宽输入电压范围，提高系统的适应性；
2. 该方法能够保证MOS管的ZVS（零电压开通）和二极管的ZCS（零电流关断），减小功率开关的损耗和热量；
3. PFM与PSM的相互切换平滑，输出电压基本无波动，保证了电源系统的稳定性。

未来的研究可以进一步优化该方法的控制策略，提高转换效率和稳定性。同时，实际电路的设计和性能测试也是进一步完善LLC谐振变换器的重要方向。

相关代码,程序地址：http://lanzoup.cn/745281859027.html
