COMSOL建模学习笔记(02)

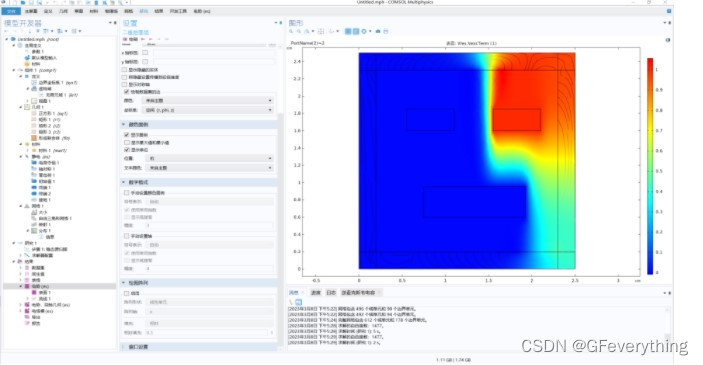

电容矩阵
无限元域
几何中心取在(0,0,0)点;选择对应的几何坐标;对应扫掠/映射网格
网格
对于无限元域,网格必须画成结构化网格(默认中为方形)
求解域的选择:结果—数据集—研究—选择(手动)
边界元算法(BEM)
1.构建和求解不适宜用有限元(FEM)的模型;
2.对于难以剖分网格的结构,使用BEM比较方便;
3.与基于有限元的静电接口结合使用;
4.边界上的电势分布必须显示定义,即域内的材料数据保持恒定;
静电误区
1.检查模型是否接地:是否有域选择电势,终端或者接地边界?
2.避免导体上的尖端:
电流、永磁体建模
静电(es)& 电流(ec),稳态
静电:电荷在表面分布,但不会移动;系统完全电容性;忽略导电性;
电流:电荷移动形成稳态电流;电荷密度不随时间变化;系统完全电阻性;
电流边界条件
-
常见边界条件
1.接地
2.电势
3.终端
4.电绝缘
-
其他边界条件
1.悬浮电位(表面电压恒定但未知)
2.法向电流密度(制定区域电流密度大小)
3.接触阻抗——用来模拟低电导率/介电常数薄间隙;假设电流垂直流入边界,电压不连续;类同分布阻抗
(低电导率/介电常数*边界)
4.电屏蔽(模拟高电导率*边界)
5.电接触(经验电导系数关系边界)
