FPGA 学习之路（六）任意分频技术

本次我们采用FPGA自带频率100MHZ分频到115200MHZ用于UART波特率的实现。

DDS原理分析

在介绍任意分频技术之前我们先来看一下直接数字频率合成技术DDS的原理以利于后学的程序设计：
这里要介绍以下直接数字频率合成技术DDS的原理：

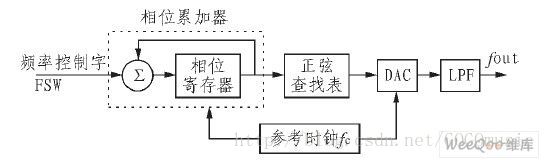

直接数字频率合成技术DDS的核心是一个N位的相位寄存器（N一般为24~32，N越大，精度越高），在一个固定的参考时钟下，相位寄存器以步长K递增计数。相位寄存器输出结果用于正弦查找表上。正弦查找表中存储一个周期的正弦波幅度量化数据，用于实现从相位累加器输出的相位值到正弦波幅度的转换。

相位寄存器每经过 $\dfrac{2^N}{K}$ 个参考时钟回到初始状态，即一个周期结束。所以频率控制字K取最小值1时，每 ${2^N}$ 个时钟周期输出一个周期的正弦波，所以此时有**

$$fo = \dfrac{fc}{2^N}$$
更一般的情况当频率控制字时K时，每经过 $\dfrac{2^N}{K}$ 个参考时钟输出一个周期的正弦波。所以此时有:
$$fo = \dfrac{fc*k}{2^N}$$

任意分频技术原理分析：

方案一：直接计数分频法
采用最常用的直接计数分频法，所需的计数器上限为

$$T = \dfrac{fc}{fo} = \dfrac{100*10^6}{115200} = 868$$
计数器上限取整数，将此值反馈带入输出频率计算式。如下所示：
$$fo = \dfrac{fc}{T} = \dfrac{100*10^6}{868} = 115200+7（HZ）$$
由公式可以看出，结果值与预期相差大约7HZ，误差如此之大我们难以忍受。

方案二：任意频率发生器。
这个任意频率发生器是根据直接数字频率合成技术DDS演变而来。
根据公式:

$$fo = \dfrac{fc*k}{2^N}$$
若根据不同的K和N的值可以将fc分频到不同的值。下面我们看它的误差在多少范围。
我们设定N的值为32即设置一个32位的计数器，首先计算控制字：
$$k= \dfrac{fo*2^N}{fc} = \dfrac{fo*2^{32}}{100*10^6}=4947802.324992$$

由于FPGA中不能进行浮点运算，所以取Ｋ为整数4947803。将此值反馈代入输出频率计算表达式，如下所示 :

$$fo = \dfrac{fc*k}{2^N} = 115199.99243319$$
与预期相差在0.007左右，比较符合所需的频率分频。

Verilog程序设计

怎样将上述原理转化为我们的Verilog程序呢？
我们设置一个计数值cnt【31:0】作为相位累加器，k作为步长。在时钟clk下，以k为步长，cnt=cnt+k；

参数选择如下:
1）输出频率为115200，选择k=4947806；
2）占空比50%，我们采用如下操作：
（1）当 $cnt<= \dfrac{2^N}{2}$ 时，fo=0，即输出为低电平；
（2）当 $cnt>= \dfrac{2^N}{2}$ 时，fo=1，即输出为高电平；

程序设计步骤：
1）设置一个32位寄存器在时钟作用下计数。
2）设置“门限电压”，实现合成频率的方波输出。
3）分频时钟使能信号的产生。
（由于在FPGA中，除了全局时钟以外，不允许用其他的门控时钟来驱动电路，不然不利于综合电路而且也无法保证电路的稳定性。因此为了便于后续模块的调用，我们设计了一个时钟使能信号，采用边沿检测技术。）

Verilog程序:

module  precise_divider
#(
//DEVIDE_CNT = 42.94967296 * fo    步长DEVIDE_CNT
//  parameter       DEVIDE_CNT = 32'd175921860  //256000bps * 16
//  parameter       DEVIDE_CNT = 32'd87960930   //128000bps * 16
//  parameter       DEVIDE_CNT = 32'd79164837   //115200bps * 16
    parameter       DEVIDE_CNT = 32'd6597070    //9600bps * 16
)
(
    input           clk,
    input           rst_n,
    output          divide_clk, //分频时钟信号
    output          divide_clken   //时钟使能信号
);
reg [31:0]  cnt;                           //设置一个32位相位寄存器cnt
always@(posedge clk or negedge rst_n)
begin
    if(!rst_n)
        cnt <= 0;
    else
        cnt <= cnt + DEVIDE_CNT;    //在参考时钟下以步长DEVIDE_CNT计数
end

reg cnt_equal;                     //输出频率位fo的方波
always@(posedge clk or negedge rst_n)
begin
    if(!rst_n)
        cnt_equal <= 0;
    else if(cnt < 32'h7FFF_FFFF)
        cnt_equal <= 0;
    else
        cnt_equal <= 1;
end

reg cnt_equal_r;                         //边沿（上升沿）检测
always@(posedge clk or negedge rst_n)
begin
    if(!rst_n)
        cnt_equal_r <= 0;
    else
        cnt_equal_r <= cnt_equal;
end                                     //上升沿检测输出使能信号
assign  divide_clken = (~cnt_equal_r & cnt_equal) ? 1'b1 : 1'b0;
assign  divide_clk = cnt_equal_r;

endmodule
