一图看懂FC存储网络架构

         简单给大家讲解一下FC存储网络的架构,一般来说在运维的过程中,使用存储的时候不会是拿之即用,最起码为了性能的提高、安全性的提高都会围绕着存储做一系列的配置,比如将多块磁盘配置成RAID模式,然后这只是完成了第一步,接下来还要对已经配置好的RAID划LUN,然后再将LUN分配给相应的主机才可以。大体上来说,各家的存储的使用基本上都是这样一个流程。

        如果对RAID和LUN有了解,下面的注释略过即可!!!

        这里我对上面提到的两个名词做一个简单的说明,首先RAID是独立磁盘冗余阵列的意思,简单的说就是将多块磁盘按照不同的组合方式组合在一起,在逻辑上形成一块“逻辑磁盘”,使得上层应用看到的一块大的“磁盘”而不是多个。如果对这个概念有兴趣,可以看看我的《服务器的RAID》。

        LUN是指由硬件层次生成的磁盘,就像上面所说在RAID上进行划LUN。举个简单的例子,我买了一台存储是500G的新电脑,然后我给它分了C盘、D盘各250G.这个C盘、D盘就类似与LUN.再举个例子,比如说我用5块1T的硬盘组成了一个RAID5,那么这个新组成的磁盘组在上层应用来看实际上就是一块“4T的硬盘”,接下来我要把这块大硬盘分给多台服务器使用,怎么办呢?当然是将这个逻辑上“4T”的大硬盘继续划分成一个个小硬盘,比如先划分出一个大小为500G的LUN1给服务器1使用,再划分出一个1T的硬盘分给服务器2使用。

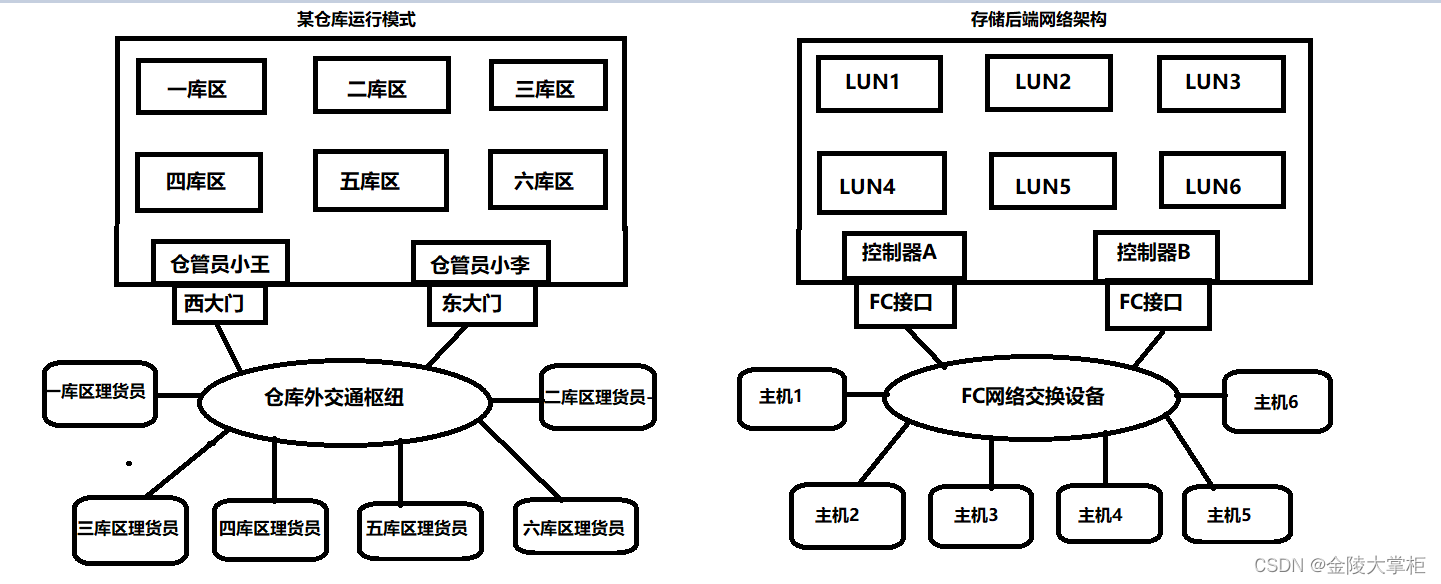

        接下来咱们说重点,我在下图中的右半部分画出了后端存储网络架构(前端是连接的服务器) ,上面列出了LUN、控制器、FC接口等信息。但是很多人肯定是看不出它具体的含义在哪里?这个图又说明了什么?

        不用担心,我用左边的图举例为大家讲解:左图中描述了一个大仓库的运营方式,首先仓库中分了六个库区,仓管员小李和小王各负责管理三个库区,仓库的粮食进出都是通过东西两个大门,仓管员负责记录出库入库相关数据以及货物的具体存放和取出,各个库区的理货员负责记录自己的货物的存放位置即可。由于存取的货物太多,政府特意在仓库的门口修了一个立交桥,方便大家进出。

        在这个例子中,如果仓管员小李突然生病,那么小李手中管理的三个库区也要暂时由小王接管,这就是冗余链路。再看右图,存储中划分出的LUN会被分给不同的主机,形成一条链路:LUN→控制器(位于机头)→FC接口→FC网络交换设备→对应主机(服务器),同理此时如果控制器A故障了,那么主机依旧能通过控制器B访问到LUN1,这就是双控制器的好处。

        将仓库的运营方式和FC存储网络架构对照着看,是不是就觉得存储网络很简单了。
