第七章 GSM移动通信系统

1.GSM的网络结构

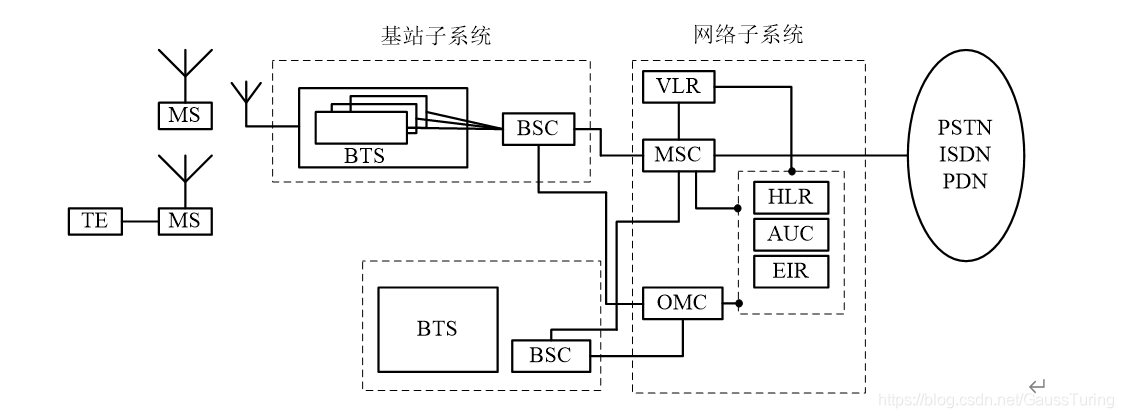

1.1 GSM网络结构图

1.2 GSM系统的组成部分

GSM系统的组成部分可分为 移动台，基站子系统，网络子系统

1.2.1移动台（MS）

移动台是GSM移动通信网中用户使用的设备，由移动终端设备（手机）和用户识别模块SIM组成

1.2.2基站子系统（BSS）

通过无线接口与移动台相连接，进行无线发送、接受以及无线资源管理，由 基站收发信机BTS 和 基站控制站BSC组成****。

基站收发信机、天线共用器和天线是基站子系统的无线部分。

1.2.3网络子系统（NSS）

管理移动用户之间的通信，以及移动用户与其他通信网用户之间的通信，主要功能包括交换、移动性管理、安全性协议，由MSC、VLR、HLR、AUC、EIR、OMC组成

• 功能实体的主要功能
  • 移动交换中心（MSC）
    • MSC是网络的核心，提供交换功能（面向BSS,HLR,AUC,EIR,OMC和固定网，从而）将移动用户与固定网用户、移动用户与移动用户之间相互联系起来
    • 支持位置登记和更新、越区切换和漫游服务等功能
  • 原籍位置寄存器（HLR）
    • 作为GSM的中央数据库，存储管辖区的所有移动用户的有关数据
    • 暂存移动用户漫游时的有关动态信息数据
  • 访问位置寄存器(VLR)
    • 动态用户数据库，存储进入其控制区内来访移动用户的有关数据
  • 鉴权中心
    • 存储鉴权信息和加密密钥，保证无线通信安全
  • 移动设备识别寄存器（EIR）
    • 存储移动设备的国际移动设备识别码，确保网络内使用设备的唯一性和安全性
  • 操作维护中心（OMC）
    • 负责对全网进行监控与操作

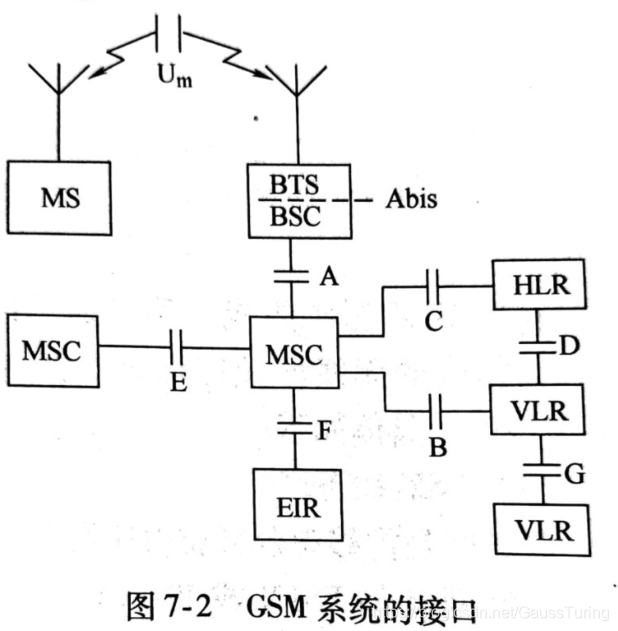

2.GSM系统的主要接口

3.GSM的区域

• GSM系统属于小区制大容量移动通信网

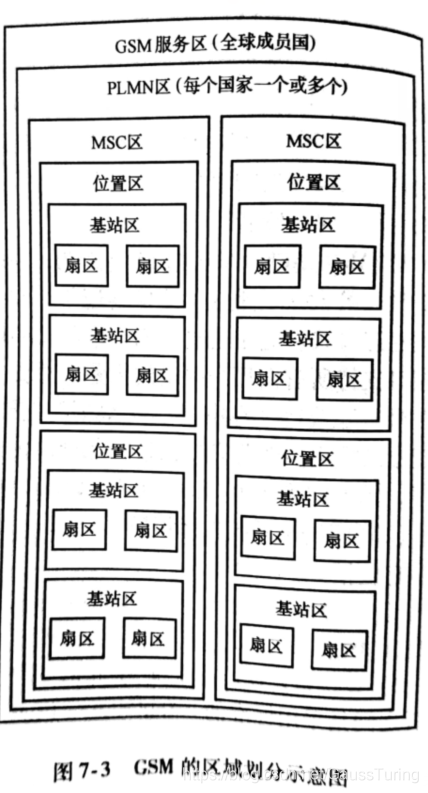

区域划分（从大到小）：
（1）GSM服务区
（2）公用陆地移动通信网PLMN
（3）MSC区
（4）位置区
（5）基站区
（6）扇区

4.GSM的号码

• 移动用户识别码(IMSI)
• 临时用户识别码（TMSI）
• 国际移动设备识别码（IMEI）
• 移动台的号码
  • 移动台国际（ISDN）
  • 号码和移动台漫游号码（MSRN）
• 位置区和基站识别码（LAI和BSIC）

为什么要是用临时移动用户识别码（TMSI）代替移动用户识别码(IMSI)？

原因：考虑到移动用户识别码的安全性，GSM系统可以提供安全保密措施，即接口无线传输的识别码采用TMSI代替IMSI

4.GSM的主要业务

GSM系统定义的所有业务是建立在综合业务数字网（ISDN）概念上的，并考虑移动特点作了必要修改

分类号	电信业务类型	编号	典型业务名称
1	语音传输	11	电话
1	语音传输	12	紧急呼叫
2	短消息业务	21	点对点移动台终止的短消息业务
2	短消息业务	22	点对点移动台起始的短消息业务
2	短消息业务	23	小区广播短消息业务
3	MHS（消息处理系统）接入	31	先进消息处理系统接入
4	可视图文接入	41	可视图文接入子集1
4	可视图文接入	42	可视图文接入子集2
4	可视图文接入	43	可视图文接入子集3
5	智能用户电报传送	51	智能用户电报
6	传真	61	交替的语音和3类传真 透明和非透明
6	传真	62	自动3类传真 透明和非透明

5.GSM系统的无线接口

5.1 GSM系统无线传输特征

TDMA/FDMA接入方式

• 频率与频道序号
  • 上行(MS发BS收)：890-915MHz；
  • 下行(MS收BS发)：935-960MHz；
• GSM的调制方式时采用高斯型最小相移键控(GMSK)
• 采用载频复用的复用方式和区群结构

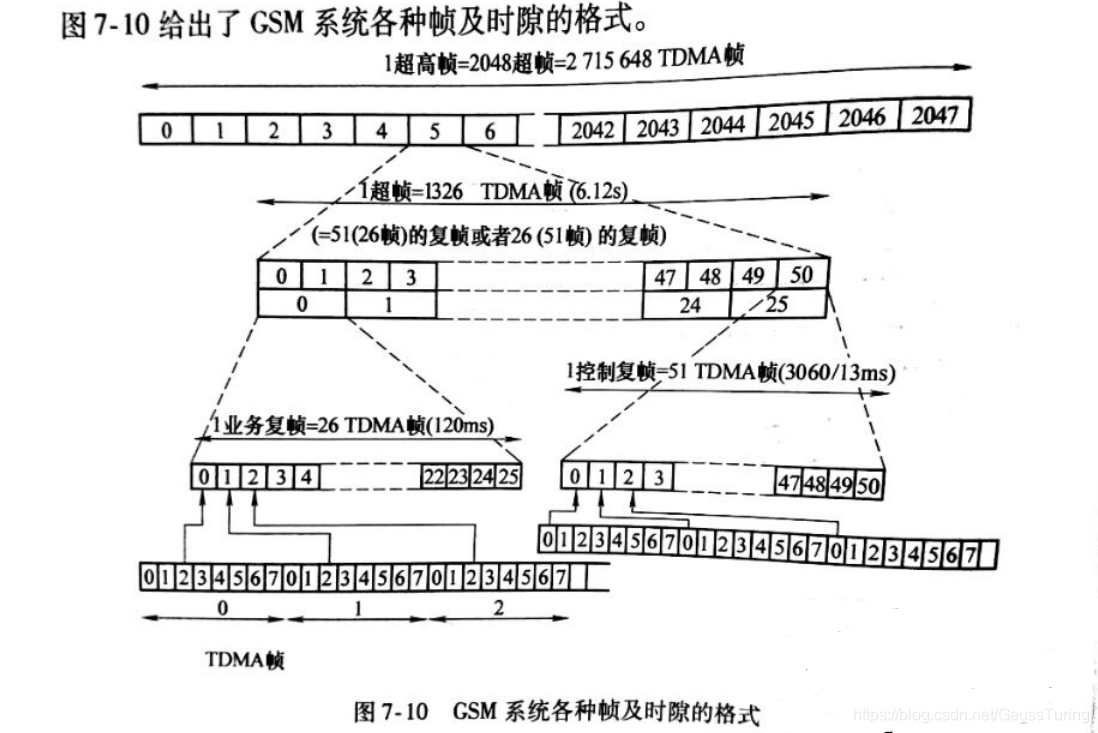

6.GSM系统帧结构

7.信道

7.1 信道的分类

• 控制信道CCH 传送信令和同步信令

  • 广播信道
    广播信道是一种“一点对多点”的单方向控制信道 （基->移）
  • 公用控制信道
  • 专用控制信道

• 业务信道TCH 传输数字语音或数据

  • 语音业务信道
  • 数据业务信道

7.2 信道的功能

8.语音和信道编码

GSM速率：
通过卷积编码后的速率为456bit/20ms=22.8kbit/s，其中包括原始语音速率13kbits/s，纠错编码速率9.8kbit/s。卷积编码后再交织编码以对抗突发干扰。

卷积编码目的是抗随机干扰误码

9.跳频和间断传输技术

9.1 跳频

• 在GSM系统中，采用自适应均衡抵抗多径效应带来的衰落现象，采用卷积编码抵抗随机干扰，采用交织编码抵抗突发干扰，跳频技术可以进一步提高系统的抗干扰性能
  • 跳频系统的抗干扰原理与直接序列扩频系统是不同的。
  • 直接序列扩频系统是靠频谱的扩展和解扩处理来提高抗干扰能力的
  • 扩频是靠躲避干扰来获得抗干扰能力的

9.2 间断传输

语音激活技术
减小干扰，提高系统容量。

• 目的是降低干扰
• GSM中的语音激活技术是采用一种自适应门限语音检测算法

10.GSM系统的位置登记与更新

• 位置登记
  • MS以IMSI向网络更新位置
• 位置更新
  • MS以TMSI向网络回报信息

11.保障GSM系统通信安全的措施

• 对用户接入网鉴权
• 对无线链路上对授权用户通信信息的加密
• 移动设备的识别
• 移动用户的安全保密

12.鉴权

鉴权的目的是保护网络

过程:
当MS发出入网请求时，MSC/VLR就向着MS发送RAND,MS使用该RAND以及与AUC内相同的鉴权键K_i和鉴权算法A₃,计算出符号响应SRES，然后把SRES会送给MSC/VLR，验证合法性

鉴权过程：
答： GSM 中鉴权过程建立在唯一询问响应基础上。一旦网络要对移动用户进行鉴权它 需要做几件事，它需要有用户的密钥（Ki），鉴权算法（A3）和一系列询问响应对。询问 是一个由网络产生的随机数（RAND）用它与 Ki一起作为输入 A3算法，算法的输出作为响 应。在 GSM定义中称为鉴权响应（SRES）。另一方面、移动台同样有一个唯一的 Ki和所 有移动台一样的 A3算法。网络为了对移动台鉴权，从一张与该移动台有关的表中取出一个 随机数（RAND）送给移动台。移动台在收到随机数（询问）后，计算鉴权响应值（SRES）， 并送给网络。网络用计算的 SRES与收到的 SRES进行比较，如果它们匹配就允许提供业 务给用户，否则予以拒绝。

13.加密

加密的目的是为空中接口的有权用户通信信息传输提供安全保障

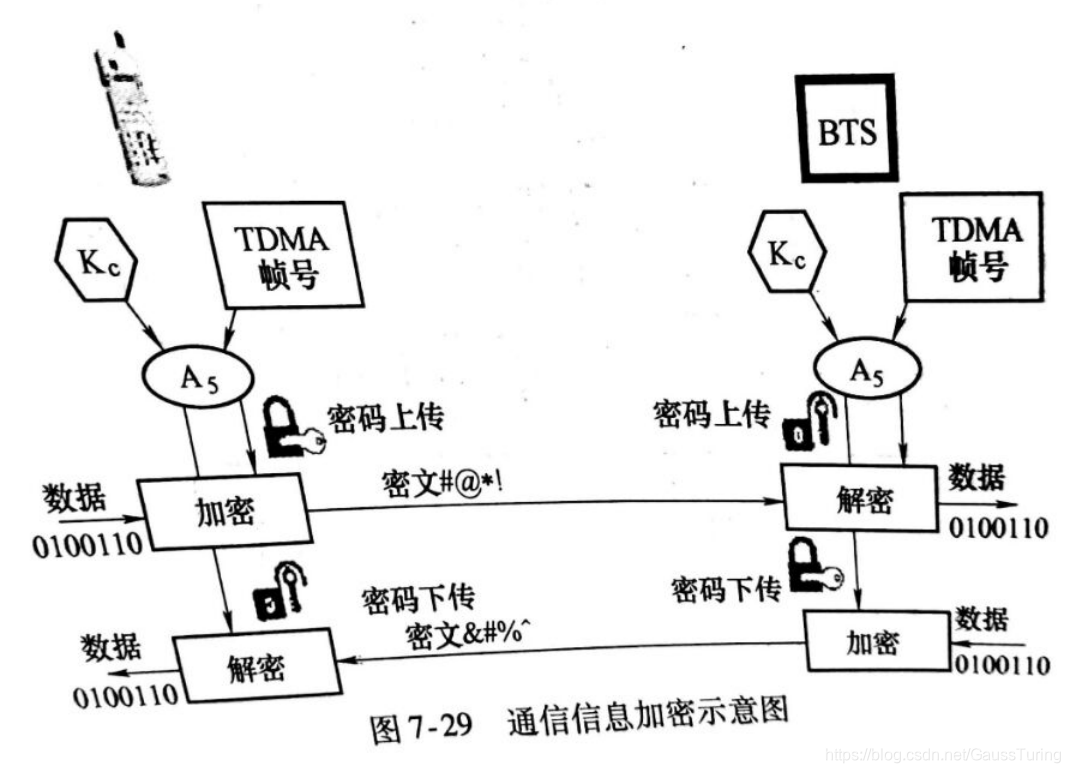

在MS侧，由Kc、TDMA帧号一起经过加密算法A5，对用户信息数据流加密，然后在无线信道上传输。
在BTS侧，把从无线信道上收到的加密信息流、TDMA帧号和Kc经加密算法A5解密后，传给BSC和MSC。
上述过程反之亦然。

Kc是怎么来的呢？
由Ki和随机序列经过A8算法产生

Kc是不变的还是变化的？
每次鉴权产生一个

鉴权与加密都要用到Ki ，Ki存在哪里呢？
用户的SIM卡里

14.越区切换

分类

• 同一BSC内不同小区间的切换
• 同一MSC/VLR内不同BSC控制的小区间的切换
• 不同MSC/VLR控制的小区间的切换

原因：

• 信号强度或质量下降到门限以下，此时移动台被切换到信号强度较强的相邻小区（由移动台发起）
• 由于某小区信道容量全被占用获几乎全被占用，此时移动台被切换到业务信道容量比较空闲的相邻小区（由上级实体发起）

15.题目1

GSM系统为什么要采用突发发射方式？都有哪几种突发格式？普通突发携带有哪些信息？试画出示意图说明。

答：GSM采用TDMA接入方式，一个用户在一帧中仅在某些时隙工作，所以必须采用突发方式。它有以下几种突发格式：常规突发、频率校正突发、同步突发、接入突发。常规突发又称为普通突发，携带有6位尾比特、26位训练比特、8.25位保护比特、1位表示此数据的性质是业务信号或控制信号和116位信息比特。
可用下图表示：

16.题目2

简述GSM系统的鉴权中心产生鉴权三参数的原理以及鉴权原理。

答：
GSM系统的鉴权中心产生鉴权三参数时首先，产生一个随机数（RAND）；通过密钥算法（A8）和鉴权算法（A3），用RAND和Ki分别计算出密钥（Kc）和符号响应（SRES）；RAND、SRES和Kc作为一个三参数组一起送给HLR。

鉴权的原理：当MS发出入网请求时，MSC/VLR就向MS发送RAND，MS使用该RAND以及与AUC内相同的鉴权键Ki和鉴权算法A3，计算出符号响应SRES，然后把SRES回送给MSC/VLR，验证其合法性。

17.题目3

试说明MSISDN、MSRN、IMSI、TMSI的不同含义及各自的作用。

答：
MSISDN：移动台国际ISDN号码；MSISDN为呼叫GSM系统中的某个移动用户所需拨的号码。
MSRN：移动台漫游号码；用于建立通信路由。
IMSI：国际移动用户识别码；在GSM系统中，每个用户均分配一个唯一的国际移动用户识别码（IMSI）。此码在所有位置（包括在漫游区）都是有效的。通常在呼叫建立和位置更新时，需要使用IMSI。
TMSI：临时移动用户识别码；考虑到移动用户识别码的安全性，GSM系统能提供安全保密措施，即空中接口无线传输的识别码采用临时移动用户识别码（TMSI）代替IMSI。
