Halcon实战之车牌识别

车牌识别是生活中随处可见的应用，目前已经相当成熟。而今天我们讨论的是比较单一的应用场景，即静态场景，仅供学习参考。

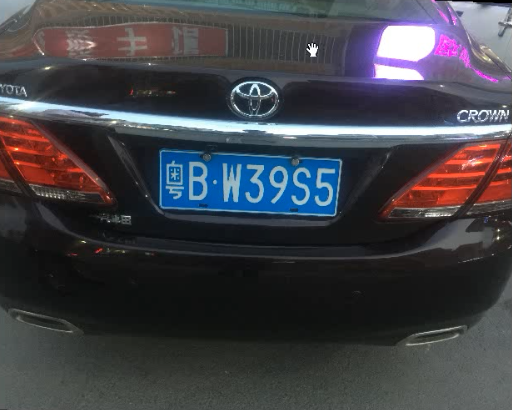

给出一张车牌图片，当然你可以拿起你的手机对着一辆车随意拍一张。

图片选择的是稍微有所倾斜的一张，这样便于我们对矫正定位有更清晰的认识。

车牌识别的套路也不复杂，可能根据应用场景不同，需要加上一些特殊的处理。一般分三步走：

1.定位：明确目标对象

2.校正：角度位置上的处理，将图像或者区域摆正

3.识别：ocr字符识别

我们重点关注图像校正，一般采用仿射变换处理。需要求出单位矩阵，缩放矩阵，旋转矩阵，平移矩阵等其中一种或多种，然后将及其作用于区域或者图像。

仿射变换步骤：

*求角度
orientation_region (RegionTrans, Phi)
*求区域面积，旋转坐标
area_center (RegionTrans, Area, Row, Column)
*求旋转矩阵--仿射变换矩阵
vector_angle_to_rigid (Row, Column, Phi, Row, Column, 0, HomMat2D)
*旋转区域，旋转图像
affine_trans_region (RegionTrans, RegionAffineTrans, HomMat2D, 'false')
affine_trans_image (Decliningcarno, ImageAffinTrans, HomMat2D, 'constant', 'false')
*截取区域 图像Image相对于Region区域的图像
reduce_domain (ImageAffinTrans, RegionAffineTrans, ImageReduced)

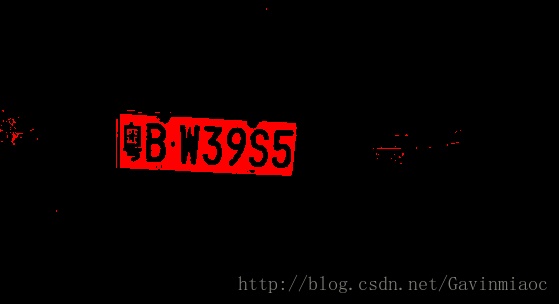

我们先将一幅rgb三通道图像转换为3幅单通道图像，然后rgb空间转hsv空间，再对H分量作灰度分析提取 ，得到如下图

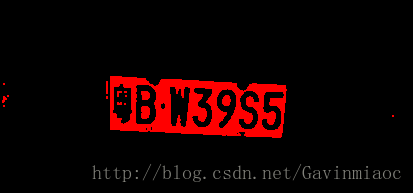

开运算去椒盐噪点

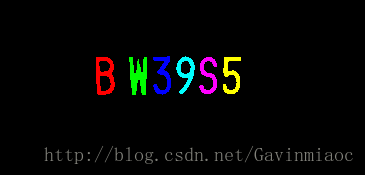

再进行形态学处理，仿射变换，最后利用halcon自带的一些mlp文件进行识别，read_ocr_class_mlp

完整代码及详细讲解如下：

dev_close_window ( )
dev_open_window_fit_size (0, 0, 640, 480, -1, -1, WindowHandle)

read_image (Decliningcarno, 'E:/SVN/Gavin/Learn/HalconHelp/photos/decliningCarNo.png')
*将一幅rgb三通道图像转换为3幅单通道图像
decompose3 (Decliningcarno, Red, Green, Blue)

*rgb空间转hsv空间
trans_from_rgb (Red, Green, Blue, ImageResult_H, ImageResult_S, ImageResult_V, 'hsv')
*对H分量作灰度分析提取
threshold (ImageResult_S, Regions, 223, 255)
*开运算去椒盐噪点
opening_rectangle1 (Regions, RegionOpening, 2, 2)
*填充孔洞
fill_up (RegionOpening, RegionFillUp)
*断成不同的连通域
connection (RegionFillUp, ConnectedRegions)
*特征选择
select_shape (ConnectedRegions, SelectedRegions, 'area', 'and', 7096.33, 9199)
*形状转换 使用凸性或外接矩形都可以
shape_trans (SelectedRegions, RegionTrans, 'rectangle2')
*求角度
orientation_region (RegionTrans, Phi)
*求区域面积，旋转坐标
area_center (RegionTrans, Area, Row, Column)
*求旋转矩阵--仿射变换矩阵
vector_angle_to_rigid (Row, Column, Phi, Row, Column, 0, HomMat2D)
*旋转区域，旋转图像
affine_trans_region (RegionTrans, RegionAffineTrans, HomMat2D, 'false')
affine_trans_image (Decliningcarno, ImageAffinTrans, HomMat2D, 'constant', 'false')
*截取区域 图像Image相对于Region区域的图像
reduce_domain (ImageAffinTrans, RegionAffineTrans, ImageReduced)
*图像取反，由于识别用到训练字库都是暗字体
invert_image (ImageReduced, ImageInvert)
*转灰度图像
rgb1_to_gray (ImageReduced, GrayImage)
*灰度处理
threshold (GrayImage, Regions1, 123, 194)
connection (Regions1, ConnectedRegions1)
select_shape (ConnectedRegions1, SelectedRegions1, 'area', 'and', 172.99, 448)
sort_region (SelectedRegions1, SortedRegions, 'character', 'true', 'column')
*读取
read_ocr_class_mlp ('Industrial_0-9A-Z.omc', OCRHandle)
*
do_ocr_multi_class_mlp (SortedRegions, ImageInvert, OCRHandle, Class, Confidence)
disp_message (WindowHandle, Class, 'window', 150, 150, 'black', 'true')
