【ArcGIS】利用字段计算器按 OSM 道路等级生成道路速度

本文主要介绍「如何利用 ArcGIS【字段计算器】批量匹配 路段等级属性 与 路段速度属性」 ，该操作的目的是获取【网络分析】中所需的时间属性。

路网数据来源为 openstreetmap。

具体操作

在利用 ArcGIS 进行网络分析时需要通过【路段长度】与【路段通行速度】求出【路段通行时间】，用以进行【时间阻抗】下的各类分析。

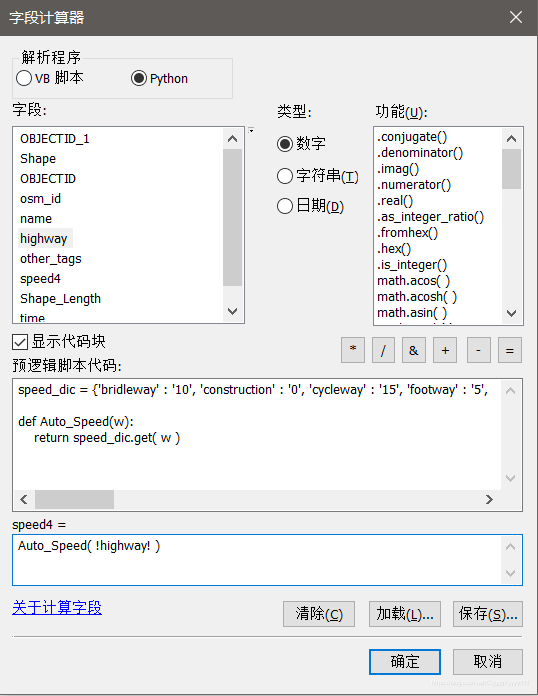

通过 OSM 采集得到的道路属性中只含有等级信息（存储在【highway】字段中），通过以下代码可实现批量匹配：

# 创建字典用于存储对应关系：'等级':'速度'
speed_dic = {'bridleway' : '10', 'construction' : '0', 'cycleway' : '15', 'footway' : '5',  'living_street' : '5',  'motorway' : '50', 'motorway_link' :  '50', 'path' : '5', 'pedestrian' : '5', 'platform' : '5', 'primary' : '40', 'primary_link'  : '40', 'raceway' : '30', 'residential'  : '5', 'road' : '10', 'secondary'  : '30', 'secondary_link'  : '30', 'service' : '10', 'steps' : '5', 'tertiary' : '10', 'tertiary_link' : '10', 'track' : '5', 'trunk' : '50', 'trunk_link' : '50', 'unclassified' : '20' ,'subway' : '50', 'rail' :  '40'}

def Auto_Speed(w):
    return speed_dic.get( w )

注意

在进行字段计算时因为以下内容出现过报错，可供参考：

1. 注意使用【投影坐标系】进行字段计算。本人使用过程中出现计算出部分结果后中途报错，错误信息为‘字段不可为空’。后发现是因在【地理坐标系】下计算，转换坐标系后计算成功。
2. 注意添加字段类型选择【双精度】。选择其他类型可能出现‘值类型与字段类型不兼容’问题。
3. 在【编辑模式】下进行计算。出现过非编辑模式下计算出错，具体错误原因未知。

---

代码字典中等级与速度的对应关系是参考该文章，具体使用根据实际需求调整数字即可。
