Python Diagrams：绘制专业架构图的神器

更多Python学习内容：ipengtao.com

Diagrams是一个用于绘制架构图的Python库，特别适合用于展示云架构、容器部署、网络拓扑等。通过简单的Python代码，用户可以生成专业的架构图，而无需使用复杂的绘图工具。Diagrams支持多种云提供商和技术栈，包括AWS、Azure、GCP、Kubernetes等，使其成为开发人员和架构师展示和规划系统架构的理想工具。本文将详细介绍Diagrams库的安装、主要功能、基本操作、高级功能及其实践应用，并提供丰富的示例代码。

安装

Diagrams可以通过pip进行安装。确保Python环境已激活，然后在终端或命令提示符中运行以下命令：

pip install diagrams

此外，Diagrams依赖于Graphviz，因此需要安装Graphviz。

如果使用的是Linux或macOS，可以通过包管理器安装：

# macOS
brew install graphviz

# Ubuntu
sudo apt-get install graphviz

对于Windows用户，可以从Graphviz官网下载并安装。

主要功能

1. 多种组件支持：包括云提供商、开源工具、网络设备等。

2. 简单的API：通过简单的Python代码即可创建复杂的架构图。

3. 多样的布局：支持多种布局方式，如从左到右、从上到下等。

4. 自定义样式：支持自定义节点和边的样式。

基本操作

创建简单架构图

以下示例展示了如何创建一个简单的架构图：

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("Simple Architecture", show=False):
    ELB("lb") >> EC2("web") >> RDS("db")

该代码将创建一个包含负载均衡器、EC2实例和RDS数据库的简单架构图。

自定义节点样式

可以自定义节点的样式，例如颜色和形状：

from diagrams import Diagram, Node
from diagrams.aws.compute import EC2

class CustomNode(Node):
    _provider = "custom"
    _icon_dir = "resources"
    fontcolor = "#ffffff"

with Diagram("Custom Node", show=False):
    custom = CustomNode("Custom", direction="TB")
    custom >> EC2("web")

使用不同的云提供商组件

Diagrams支持多个云提供商和技术栈组件。

以下示例展示了如何使用GCP和Azure组件：

from diagrams import Diagram
from diagrams.gcp.compute import GCE
from diagrams.gcp.database import SQL
from diagrams.azure.compute import VM
from diagrams.azure.database import SQLDatabases

with Diagram("Multi-Cloud Architecture", show=False):
    GCE("gcp-web") >> SQL("gcp-db")
    VM("azure-web") >> SQLDatabases("azure-db")

高级功能

创建复杂的拓扑结构

Diagrams支持创建复杂的拓扑结构。

以下示例展示了一个包含多个组件的复杂拓扑：

from diagrams import Diagram, Cluster
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB, Route53
from diagrams.aws.general import User

with Diagram("Complex Architecture", show=False):
    user = User("User")
    dns = Route53("DNS")

    with Cluster("VPC"):
        lb = ELB("Load Balancer")

        with Cluster("Web Servers"):
            web_servers = [EC2("web1"), EC2("web2")]

        with Cluster("Database Cluster"):
            db_primary = RDS("Primary DB")
            db_replicas = [RDS("Replica1"), RDS("Replica2")]

        lb >> web_servers
        web_servers >> db_primary
        db_primary >> db_replicas

    user >> dns >> lb

自定义布局

可以自定义节点的布局方式，例如从上到下（TB），从左到右（LR）等：

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("Custom Layout", direction="TB", show=False):
    ELB("lb") >> EC2("web") >> RDS("db")

添加子图

Diagrams支持创建子图，用于更好地组织和展示复杂的架构。

以下示例展示了如何添加子图：

from diagrams import Diagram, Cluster
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("Nested Subgraphs", show=False):
    lb = ELB("Load Balancer")

    with Cluster("Web Cluster"):
        web1 = EC2("web1")
        web2 = EC2("web2")
        lb >> [web1, web2]

    with Cluster("DB Cluster"):
        db1 = RDS("db1")
        db2 = RDS("db2")
        web1 >> db1
        web2 >> db2

实践应用

构建微服务架构图

以下示例展示了如何使用Diagrams构建一个简单的微服务架构图：

from diagrams import Diagram, Cluster
from diagrams.aws.compute import EC2
from diagrams.aws.database import Dynamodb
from diagrams.aws.network import ALB
from diagrams.aws.integration import SQS

with Diagram("Microservices Architecture", show=False):
    alb = ALB("Load Balancer")

    with Cluster("Services"):
        svc1 = EC2("Service 1")
        svc2 = EC2("Service 2")
        svc3 = EC2("Service 3")

    queue = SQS("Queue")
    db = Dynamodb("Database")

    alb >> svc1 >> queue >> svc2 >> db
    alb >> svc3 >> db

构建混合云架构图

以下示例展示了如何使用Diagrams构建一个混合云架构图：

from diagrams import Diagram, Cluster
from diagrams.aws.compute import EC2
from diagrams.gcp.compute import GCE
from diagrams.azure.compute import VM
from diagrams.onprem.compute import Server

with Diagram("Hybrid Cloud Architecture", show=False):
    with Cluster("AWS"):
        aws_srv = EC2("AWS Server")

    with Cluster("GCP"):
        gcp_srv = GCE("GCP Server")

    with Cluster("Azure"):
        azure_srv = VM("Azure Server")

    onprem_srv = Server("On-Prem Server")

    aws_srv >> gcp_srv >> azure_srv >> onprem_srv

构建DevOps工具链图

以下示例展示了如何使用Diagrams构建一个DevOps工具链图：

from diagrams import Diagram, Cluster
from diagrams.onprem.vcs import Github
from diagrams.onprem.ci import Jenkins
from diagrams.onprem.container import Docker
from diagrams.onprem.monitoring import Prometheus

with Diagram("DevOps Toolchain", show=False):
    github = Github("Source Code")

    with Cluster("CI/CD Pipeline"):
        jenkins = Jenkins("CI Server")
        docker = Docker("Container Registry")

    prometheus = Prometheus("Monitoring")

    github >> jenkins >> docker >> prometheus

总结

Diagrams库为Python开发者提供了一个强大且易于使用的工具，用于创建专业的架构图。通过其简洁的API和丰富的功能，用户可以轻松地构建各种复杂的架构图，包括云架构、微服务架构、混合云架构和DevOps工具链等。

如果你觉得文章还不错，请大家 点赞、分享、留言 ，因为这将是我持续输出更多优质文章的最强动力！

更多Python学习内容：ipengtao.com

---

如果想要系统学习Python、Python问题咨询，或者考虑做一些工作以外的副业，都可以扫描二维码添加微信，围观朋友圈一起交流学习。

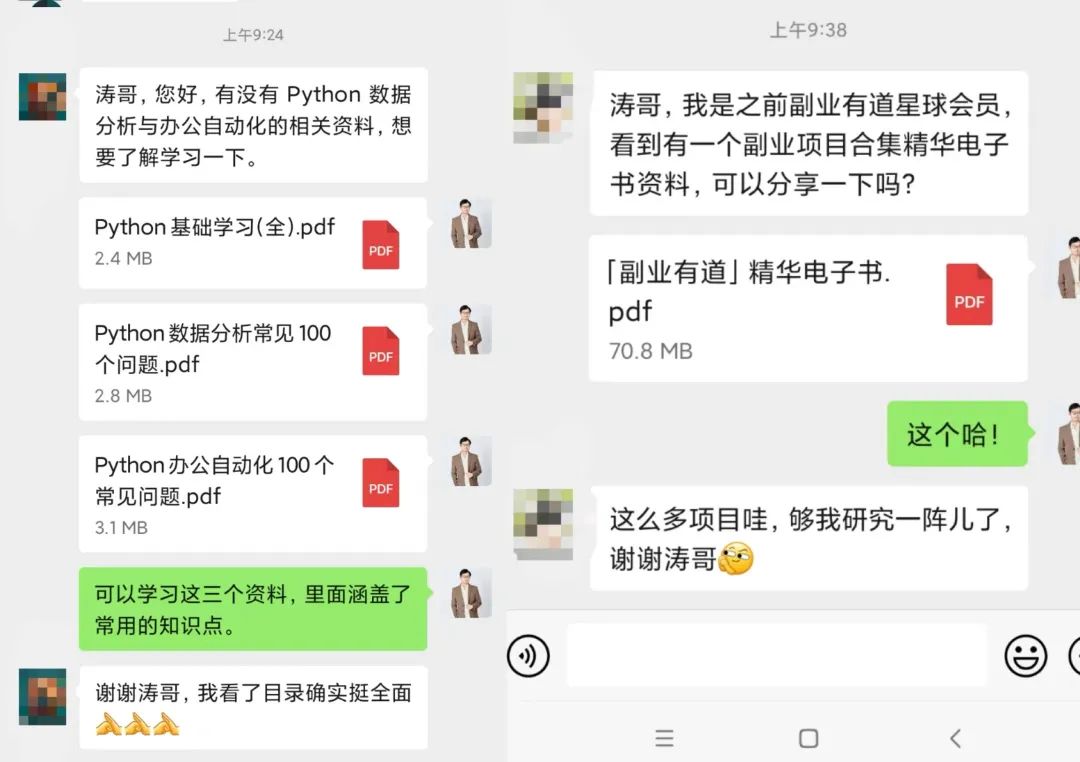

我们还为大家准备了Python资料和副业项目合集，感兴趣的小伙伴快来找我领取一起交流学习哦！
