本期解读文章：SPLUT: Learning Series-Parallel Lookup Tables for Efficient Image Super-Resolution
这篇文章也算是SRLUT的改进版本，不熟悉的读者可以先阅读[SR-LUT]这篇，而[MU-LUT]是跟SPLUT同时期的一个作品，因此在论文的实验部分没有进行两者性能对比，本文会进行一个横向的对比。

相关参考资料如下：
[1]. [SPLUT论文地址]
[2]. [SPLUT代码地址]

一、研究背景

简单一句话：目的与MuLUT一致，SPLUT也为了提升SRLUT的感受野RF，从而提升超分任务的性能，并能扩展到更多的任务上。

二、SPLUT方法

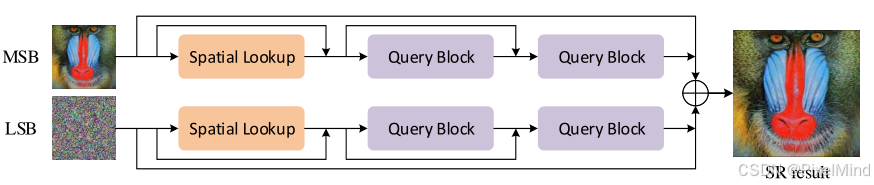

SPLUT整体流程图如下所示：

该方案的创新点有两个，

提出了一个无需旋转集成、多LUT串联和并联的方法来提升感受野。
提出了一个并行网络做补偿，来改善LUT的量化误差问题。

该并行网络有两个支路，输入分别是图像的MSB和LSB（即数据的高四位和低四位），因此数据范围变成了4bit，这个操作使得LUT表的索引值范围得到解放，量化的损失也会减小，配合简单的量化训练，就实现较小的量化误差，其中用到各种子结构会在2.1进行讲解。

总的来说，与MuLUT相同的点是：

多LUT串联和并联提升感受野的思想。
感受野的大小接近，相比较SRLUT都是用了较小的资源增加换了一个不错的效果提升。

不同的点是：

SPLUT不需要旋转，只需要推理一次，MuLUT需要推理4次。
SPLUT解决LUT量化误差的方法是通过将图像分解成MSB和LSB，减小LUT表查询的维度来减小了量化误差，同时量化误差也可以采用更简单的计算，直接做floor操作。MuLUT利用了LUT-aware finetune，将LUT视作可训练参数微调的方式来解决量化误差。相比较起来，SPLUT处理会更简单，但是也损失了图像输入高低bit之间交互的能力。（或者说特征区分度受限）

2.1 网络结构

接下来针对上面提到的网络结构，分点进行细节的讲解：

1）Spatial Lookup：作者认为网络初期空间的关联相比较通道关联来说更重要，这个结构就是SRLUT的 2x2 LUT，作者设计反射填充来填充边界。

2）Query Blocks：总体结构如下图所示，

这里输入以8个通道为例讲解，通道的数量由1）中的spatial Lookup的数量而定，8个通道其实就是8个Lookup，首先将它们分为4个组，相邻的2个为一个组，M1和M2、M3和M4这样，然后最前面的2个group被放入Horizontal Aggregation中，即水平的聚合模块中，相对应的M5-M8 4个放入Vertical Aggregation中，这两个聚合模块是用来提升某一个方向的感受野，融合后得到MH和MW两个2通道的特征，然后MH和MW分别经过带空间和通道交互的LUT HC和 LUT WC处理后相加完成融合的8通道结果。

下面讲解Query Block的子结构。

Vertical/Horizontal Aggregation：

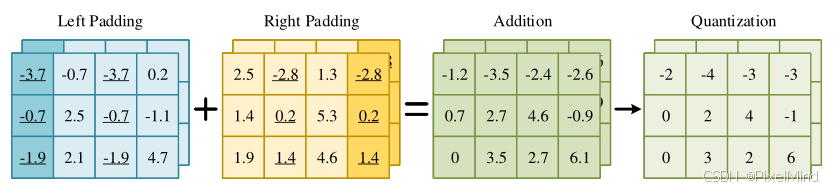

以Horizontal Aggregation为例，它的结构如下所示：

前面讲到它的输入有两个通道，作者将第一个通道进行左padding，第二个通道进行右padding，这样特征图通道之间的空间发生了横向偏移，再相加就提升了感受野，最后进行量化跟实际推理对齐。

- 注意作者这里使用到的量化是floor，而不是使用量化误差更小的round，博主这里猜测是因为实际推理时，转为int，就是floor的操作，相当于是与实际推理对齐。

- 还有一个细节是从图中可以看到，作者这里将两个LUT相加了，却没有进行除2操作，按理说范围会变大不方便后续继续查表，但博主后续在代码中可以看到这个除2操作，因此不存在这个问题。

LUT WC、HC：

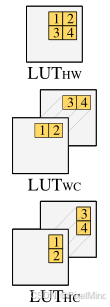

下图是LUT HW、WC、HC的选点示例，其实就是分了两个空间的点到通道上了，因为横向和纵向是分开处理的，因此WC和HC可以减少一部分与维度无关的点给到C上。

3）skip connection：在整体流程图中，可以看到作者用了大量的skip connection，作者解释了原因，主要是有2个考虑，第一个是提高网络的表达能力，第二个是为了将低bit量化牺牲的精度给提高回来，加入一部分输入。

4）并行模块：在整体流程图中，作者将图像分成了MSB和LSB组成了一个并行的模块，每个支路用的网络结构是一模一样的，MSB主要用于捕获上下文的语义信息，LSB主要用于提供高频细节，通过两个分支输出的和来得到最终结构。相比较SRLUT和MuLUT这类方法，作者也说了一些优势：

LUT不需要大间隔的量化，也就不需要额外插值的乘法和加法。
针对SRLUT，只有一个LUT的情况下，得到与SPLUT同样大小的RF，只能强行提高kernel_size去提升RF，过大的kernel_size导致转换后的LUT过大，且插值的时间复杂度会提升，这基本是不可行的。

网络结构构建完，就正常进行训练即可，这里有一个量化的模块作者没有在论文中提到，原理比较简单就是会从输出进行一个clip和floor操作完成量化即可，这个在代码里面会讲到，训练时也是用到MuLUT中讲到的STE技术。

2.2 转换

此步跟SRLUT一致，是将训练好的每个Block计算过程写入到一个固定的4D LUT中，只不过输入不是8bit，而是4bit，因此针对于4D LUT的4个输入只存在16 * 16 * 16 * 16种可能性，输出因为也是4bit，因此它的可能性会少很多，存储量也不大，我们只需要进行1的均匀采样间隔即可。同时，因为2.1中进行了量化训练，所以可以直接转换，误差不会很大。

2.3 测试

利用步骤2.2转换得到的LUT表可以进行测试，由于查表间隔取1，所以不需要用到插值，只进行量化即可，我们前面也讲到了是使用floor来操作，其他的就是正常查表的流程。

三、实验结果

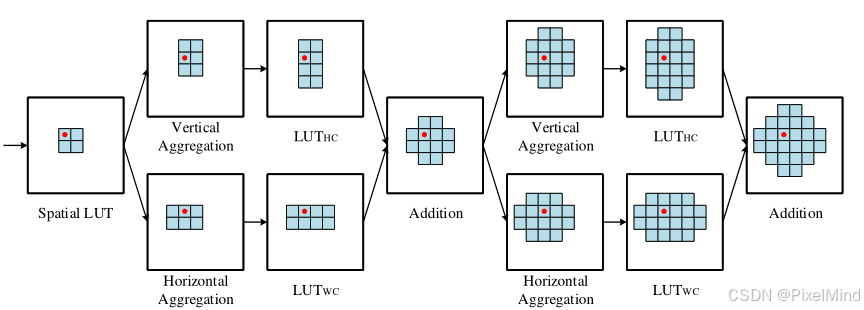

作者先对比了感受野大小，如下图所示。

作者将其进行了可视化，非常好的让我们理解了Query Block如何使得感受野提升，最后可以得到RF=24，比SRLUT RF=9 来说会大不少，当然，对比MuLUT的RF=81来说又要小一些，不过本文也可以stack更多来进一步提升。

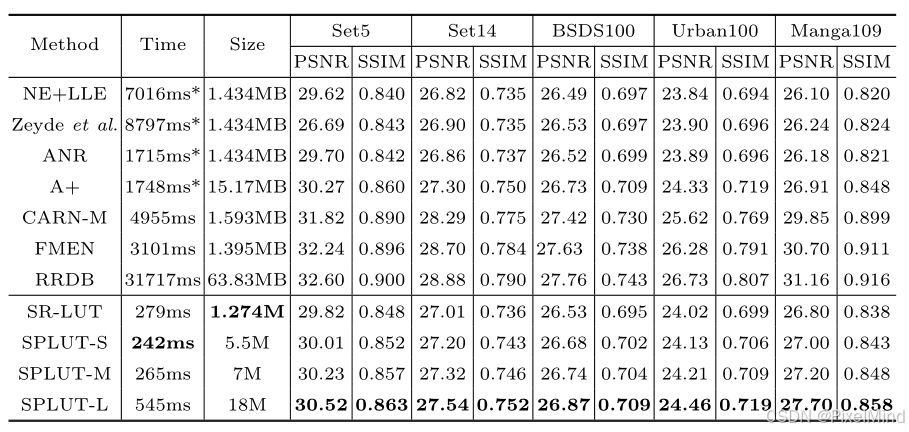

接着作者对比了定量的性能指标。

因为没有旋转和大量插值的乘加操作，又有更大的感受野，因此SPLUT对比SRLUT可以做的更快更好，不过可以看到SPLUT的内存会比较大，这也很正常，因为使用到的LUT表会比较多。SPLUT可以进行扩展，通过stack更多可以得到更好的性能。

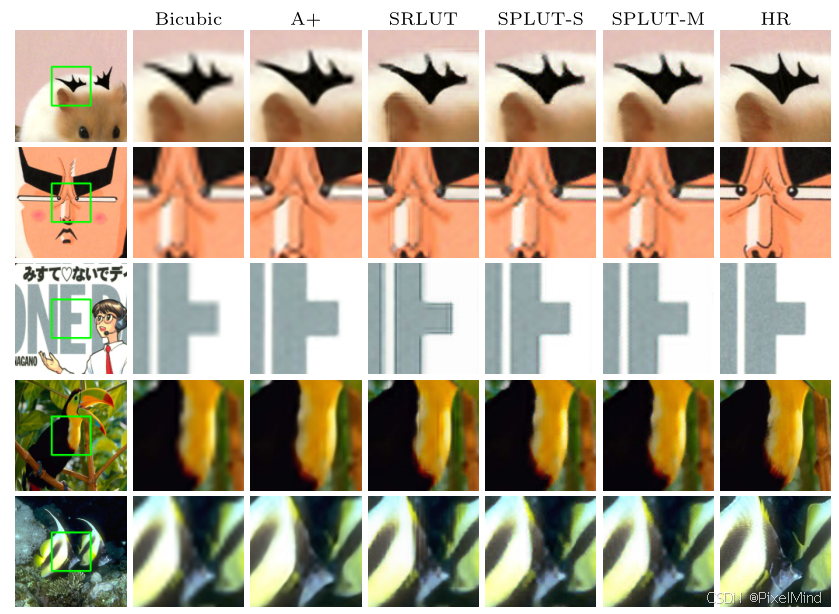

主观的图像效果对比如下：

与性能对比基本同样的结论，效果会比SRLUT更好，然后越大的SPLUT性能越好。

接下来是**消融实验**：

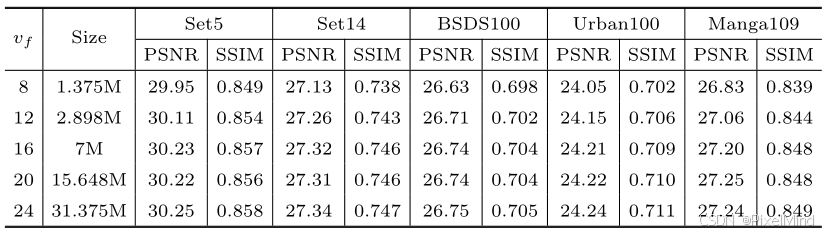

量化精度：前面我们一直讲的精度是4bit，作者对这个进行了一个讨论，结论是16以下损失比较明显，以上提升不大，因此是使用4bit，实验结果如下。

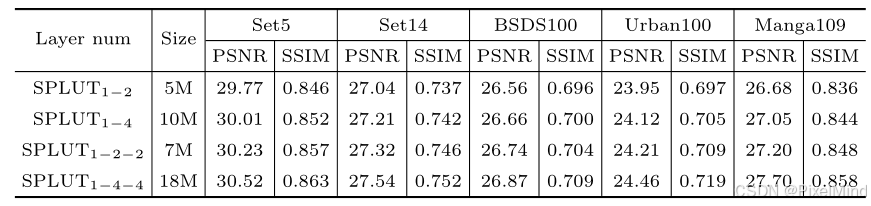

Query Block的组合形式：实验结果如下，这里1-2指第一层是空间的LUT，第二层是包含1个WC和HC，1-4就是说第一层是空间的LUT，第二层是包含2个WC和HC，依此递推。

对比1-2-2和1-4，可以发现深度对宽度来说是更有用，虽然是同样的5个LUT数，对比1-4-4和1-2-2，cascade更多LUT是可以进一步提升的。

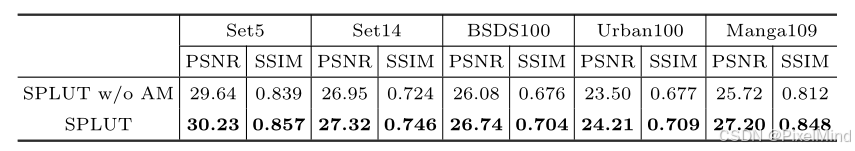

聚合模块：实验结果如下，去除效果下降明显，分析肯定是需要的，不使用聚合模块会减小很多感受野。

四、总结

SPLUT和MuLUT一样，在SRLUT的基础上，利用串联和并联提升了感受野，是LUT方法扩展的关键。
SPLUT和MuLUT提出了不同的方法来解决多个LUT表串并联误差的问题，SPLUT通过将图像分为MSB和LSB多分支来解决，MuLUT使用LUT微调的方式，同样可以减小查表的误差，都同样有效提升了LUT方法得实用性，减小了训测的误差，博主认为MuLUT得方式会更好，因为SPLUT会损失输入的精度。
缺点与MuLUT一样，存在的问题是该版本仍没有考虑输入通道之间的关系，同时感受野太小，对于追求更高质量的图像处理任务而言还不够。

代码部分将会单起一篇进行解读。（未完待续）
