RK3588S与RK3588S2差异说明

1、RK3588S和RK3588S2差异概括：

RK3588S总共有2个MIPI D/C-PHY CSI_RX接口，1个MIPI DPHY CSI_RX接口。

RK3588S2则修改成1个MIPI D/C-PHY CSI_RX接口，2个MIPI DPHY CSI_RX接口。

即RK3588S2是将RK3588S其中一组MIPI D/C-PHY CSI_RX接口替换成MIPI DPHY CSI_RX接口。

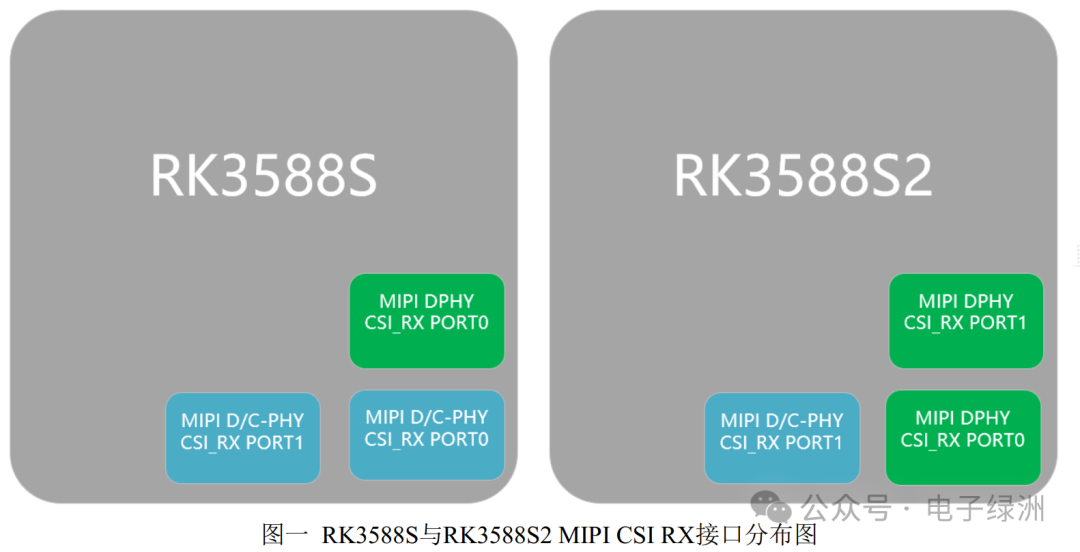

修改后的接口对比图如下：

注：图中标出的MIPI CSI RX接口位置代表各自在封装上的分布位置

2、RK3588S和RK3588S2兼容设计注意事项

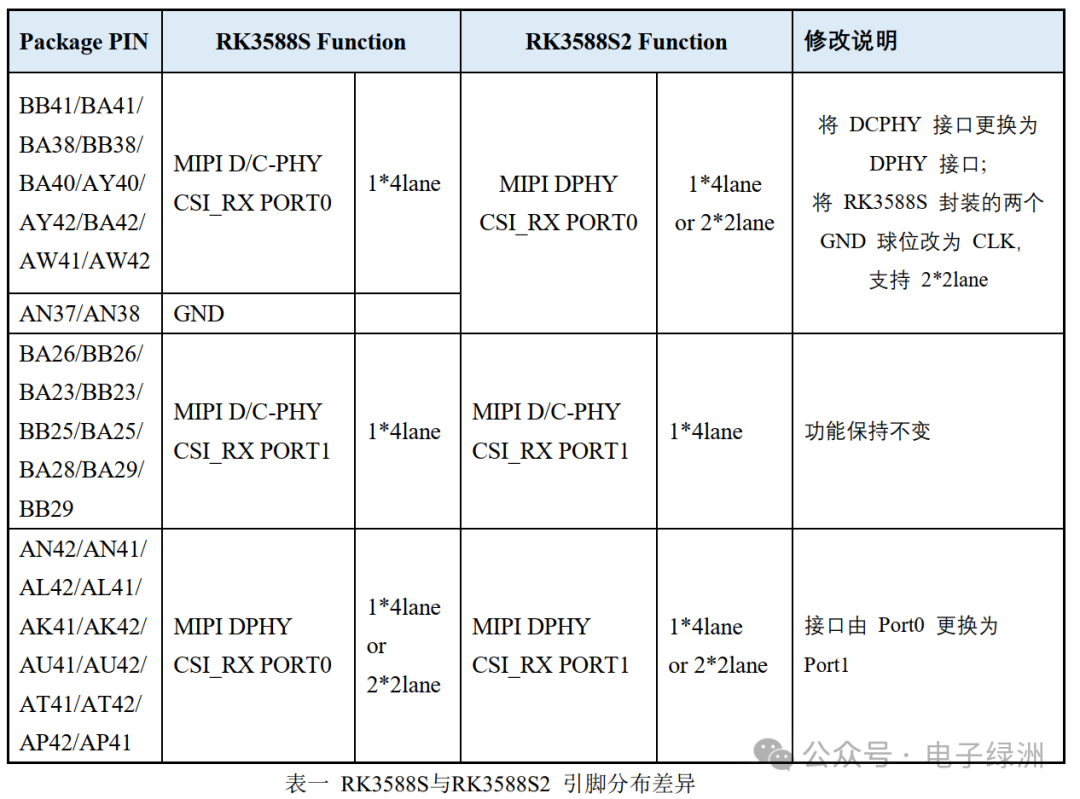

RK3588S和RK3588S2引脚差异如下：

如表所示，

RK3588S2 较 RK3588S少了一组 MIPI D/C-PHY CSI_RX PORT0，

新增一组 MIPI DPHY CSI_RX PORT1，

同时接口位置除 MIPI D/C-PHY CSI_RX PORT1 不变外，

其余接口位置有整体移动，

并且RK3588S的MIPI DPHY CSI_RX PORT0接口在PIN AN37/AN38新增新增一组时钟MIPI_CSI0_CLK1P/MIPI_CSI0_CLK1N，

RK3588S 的 PIN AN37/AN38 为 VSS 接地引脚，所以在兼容上需要注意：

（1）若在原 RK3588S 的 PCB 上直接贴 RK3588S2，请打上 RK 提供的兼容补丁，调整接口映射，以免引起功能异常。

（2）针对新设计的 RK3588S2 PCB，请参考 RK 新发布的 RK3588S2 参考设计，最多可支持5 路摄像头接入。

以下是RK3588的主要参数和规格：

CPU架构：

• 四核Cortex-A76 + 四核Cortex-A55，主频高达2.4GHz。

GPU型号：

• Mali-G610 MP4，支持OpenGL ES 3.2、OpenCL 2.2和Vulkan 1.1。

NPU算力：

• 6 TOPs，支持INT4/INT8/INT16/FP16混合运算，兼容TensorFlow、MXNet、PyTorch、Caffe等框架。

多媒体视频解码：

• 8K@60fps H.265 和 VP9

• 8K@30fps H.264

• 4K@60fps AV1。

视频编码：

• 8K@30fps H.264 和 H.265。

图像处理：

• 支持高质量的JPEG编码器/解码器，内置4800万像素ISP，支持HDR、3A、LSC、3DNR、2DNR等算法。

接口支持：

显示接口：

• 支持HDMI、DisplayPort、MIPI DSI等。

• 存储接口：支持eMMC、UFS、SD卡等。

通信接口：

• 支持PCIe 3.0、USB 3.0、Gigabit Ethernet等。

其他特性：

• 低功耗设计：适合高性能计算和多媒体处理。

• 扩展性：支持多种外设接口，适合工业、商业和消费级应用。
