数据网络施工常识及注意事项

1. U数
   在机房中，各种设备都安装在机柜中，这些机柜都有一个标准化尺寸，也就是"U"，我们经常会听到2U设备、1U盲板、4U服务器等。

"U"是一种高度单位，是unit的缩略语，详细的尺寸由美国电子工业协会（EIA）所规定。1U约等于1.75英寸约等于4.445厘米，通常机柜上三个孔的距离就等于1U。

之所以定义“U”，要是为了标准化使机柜具有更高的兼容性，使各种服务器和设备都能够安装在机柜立柱上，机柜立柱上有固定设备螺孔，以便它能与各种设备螺孔对上号，再用螺丝加以固定好，以方便安装每一部服务器所需要的空间。

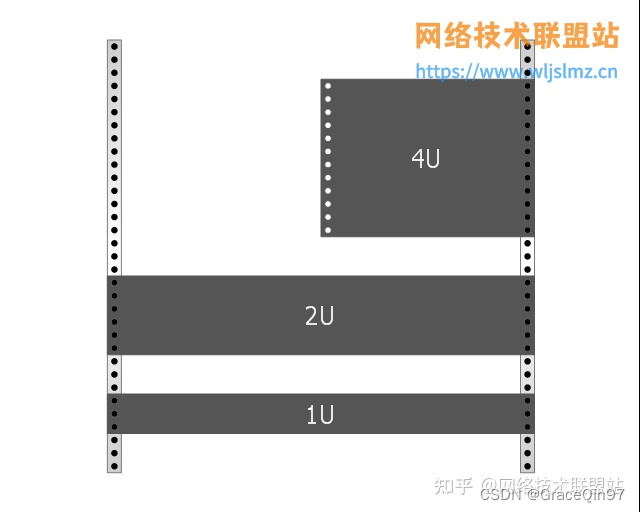

标准 19 英寸宽机架的孔间距以三个孔为一组进行切割，这三个孔组定义为一个 U 形空间

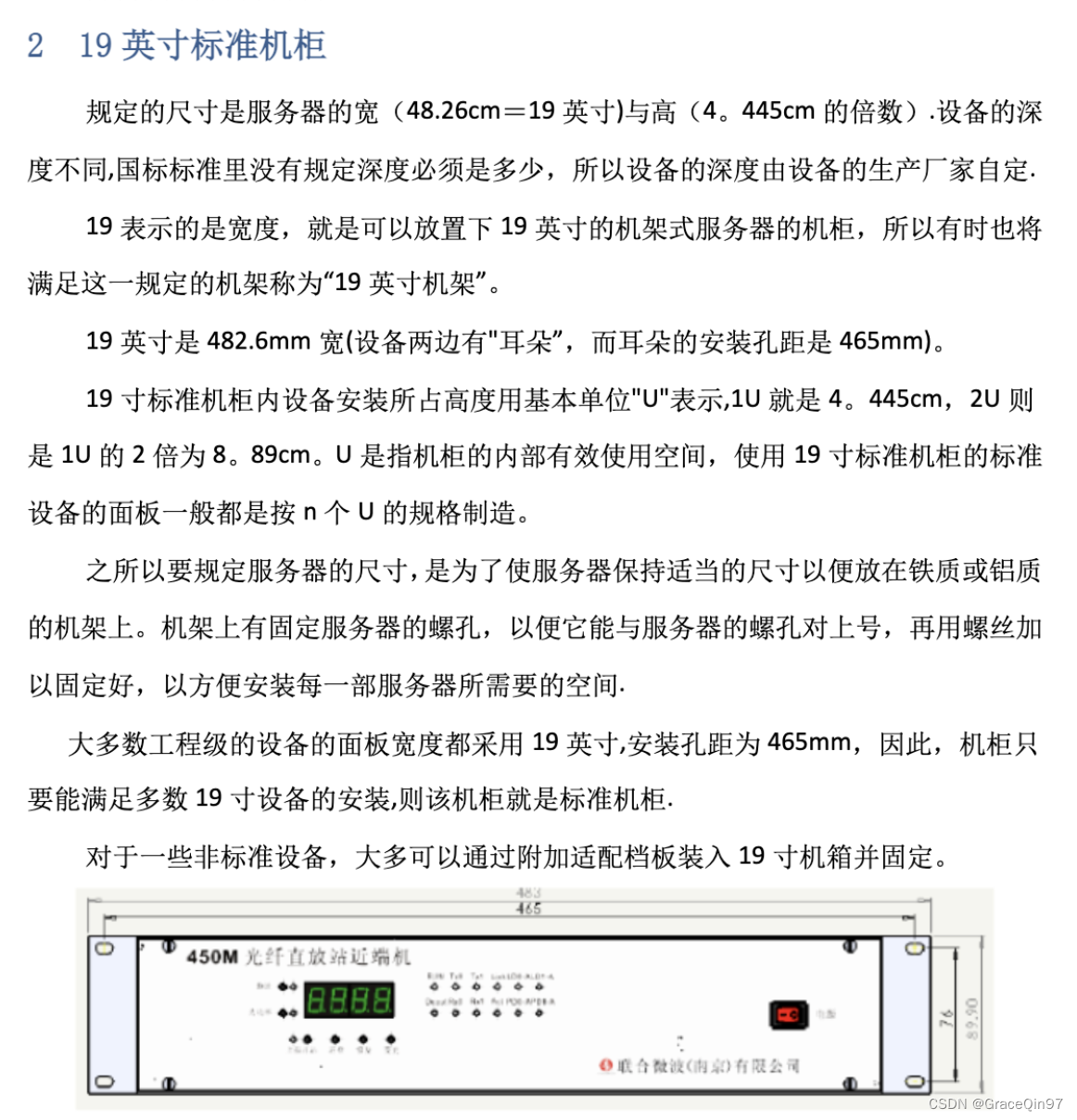

标准 19 英寸机架

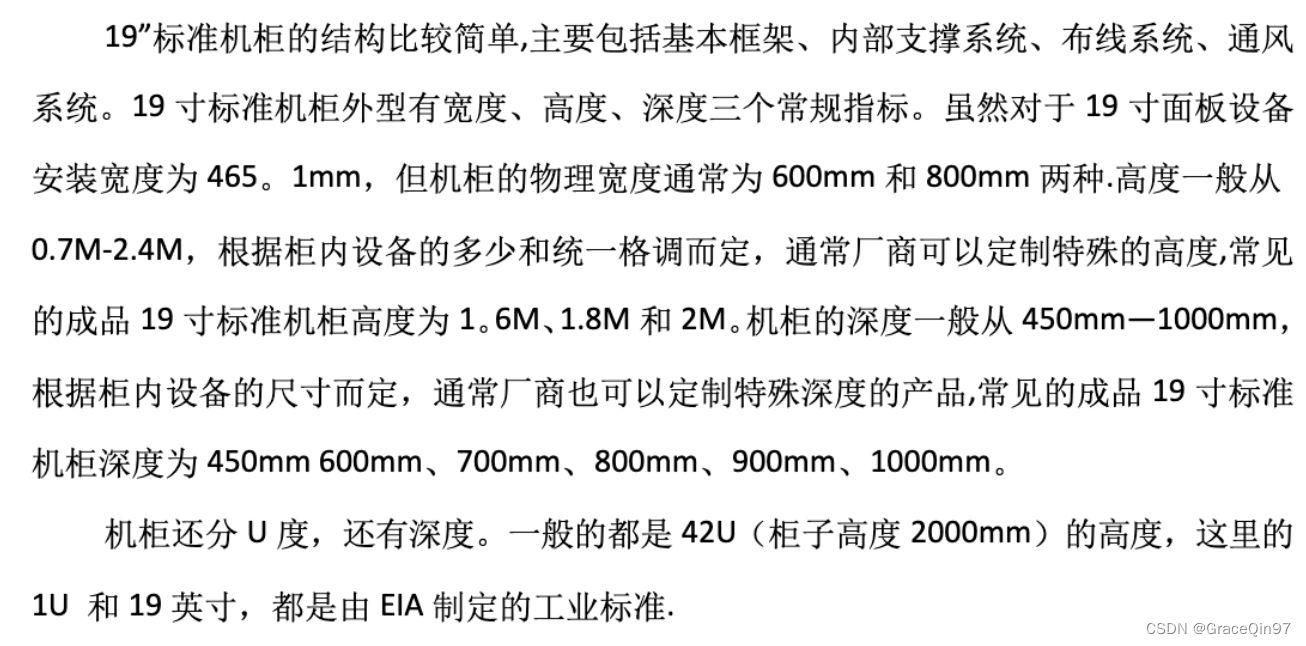

标准的 19 英寸服务器机架机柜通常高 42u（4U通常也是一种标准），宽 600 毫米（24 英寸），深 36 英寸（914.40 毫米），这是一种常见的配置，可用于工业设备的机柜中。这里的19英寸指的其实是服务器的宽度，大概是48.26厘米。

单个机架单元的高度正好为 1.75 英寸（44.45 毫米）
为了允许机械公差并在面板之间提供一些空间，通常，对于每 1U 的高度，制造商可能会减去大约 0.03 英寸。
标准化：
1U = 1.75 英寸，约4.445厘米
2U = 1.75 x2 = 3.5 英寸，约8.89厘米
所有机架式服务器的宽度均为 19 英寸

2. 电源
   设备的电源一般分为直流电源和交流电源两种，可以直接拉线到电源柜，也可以以连接到PDU（Power Distribution Unit）的方式接到电源柜（PDU可以是排插的形式，也可以是空气开关的形式。设备一般都要接地线。
   在电源布线前，如果有废旧电线在外，拆除废旧电线前，需要进行验电，确保不带电后再开展废旧电线拆除操作。在电源布线时，走线要规范整齐，注意不要挡住电源柜里的空气开关。

3. 电线
   电线有不同粗细的，一般来说越粗的线能通过的电流越大，常用术语：10平方线、16平方线、25平方线，16平方线表示这根线导体的横截面积是16平方毫米（mm²）。

4. 接口、接头
   接口有光接口和电接口
   光接口：SFP（Small Form Pluggable）、QSFP（Quad Small Form-factor Pluggable）：四通道SFP接口(QSFP)，
   电接口：RJ45
   一般来说SFP光口上会连接转换器，如SFP转
   SFP接口：

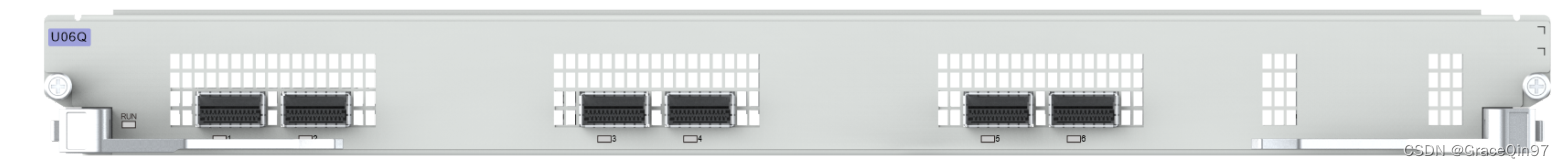

   QSPF接口：

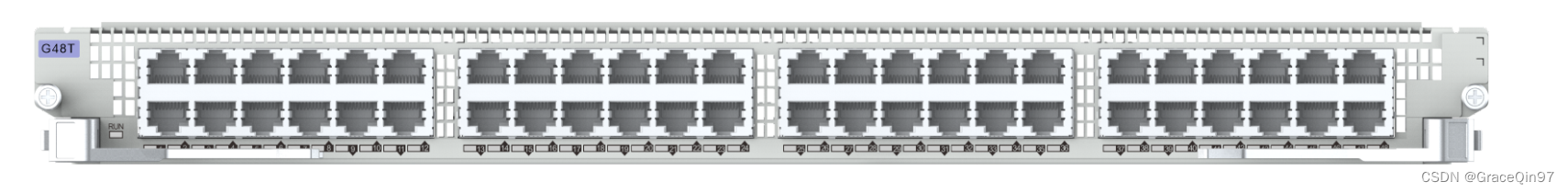

RJ45接口：

光纤连接器(又称跳纤)是指光线两端都装上连接器插头，用来实现光路活动连接；光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

一端装有插头则称为尾纤。尾纤的作用主要是用于连接光纤两端的接头,尾纤一端跟光纤接头熔接,另一端通过特殊的接头(FC、ST、SC、LC、MTRJ)跟光纤收发器或光纤模块相连,构成光数据传输通路。

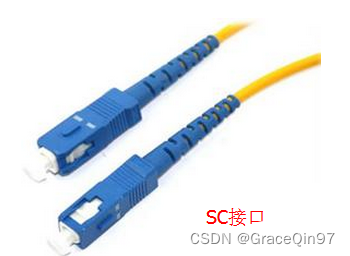

（1）SC接头

（2）LC接头
LC接头与SC接头相似，但较SC接头小一些，LC接头用于连接SFP光纤模块，采用操作方便的模块化插孔（RJ）闩锁机理制成。常用的LC跳线都是连接光纤与光模块的，所以一般都是LC-SC或者LC-FC的，而且多数是成对出现使用的，很少出现单根LC跳线。LC卡接式方型常用于路由器。
