USB Type-C接口（1）——硬件/Lenovo

对比USB2.0 和3.0规范中给出的各式各样的接口，对实际应用可太不方便了，只有接口的天下统一，用户才能更方便更省钱，于是，一位天降猛男——type-C接口出现了。
Type－C是我们目前最常见的接口，因为它足够小巧且支持正反面盲插，支持音视频和充电电流最高支持5A，充电功率最大达到100W（USB PD（USB Power Delivery功率传输协议），这是要额外芯片提供的）等特点，逐渐成为主流接口。
名词解释：
DFP(Downstream Facing Port)：下行端口
UFP（ Upstream Facing Port）：上行端口
DRP（ Dual Role Port）：双角色端口
Source： 通过 VBUS 或者 VCONN 供电。
Sink： 通过 VBUS 或者 VCONN 接受供电。
DRP(Dual-Role-Power)： 既可以作为 Source，也可以作为 Sink。

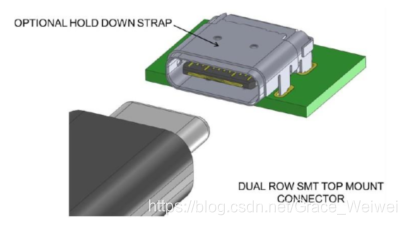

1.接口

既然是接口，那么还是从字面意思的接口讲起，如果以后手机电脑的接口要全部统一，应该是Type-C的天下了。

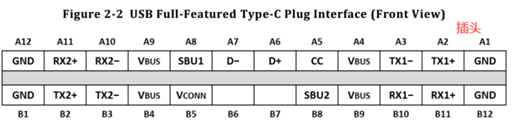

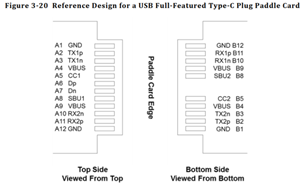

Type-C有24个引脚，4对高速差分数据线，两对兼容USB2.0的D±线，4对电源线（多吧？这就是为什么传输功率可以大的原因。），CC1，2通道（很重要，最直观的作用就是让你可以正插反插随便插。），SUB1，2是辅助通道，音视频可用得到。

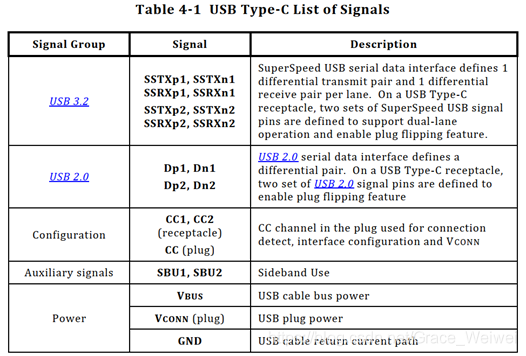

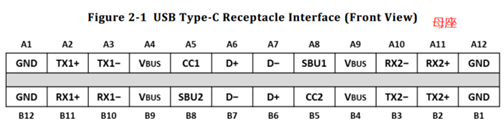

上面这个表差不多把接口引脚功能说的很清楚了，论学好英语得重要性！淦！这些全是国外定的!

注意注意！有没有看到表里面那个VCONN？？？？？
这个是给电缆芯片eMaker供电或者有源电缆供电的！！
所以电缆为什么需要芯片？？？
eMaker的话，主要是因为Type-C太牛逼，导致电缆也必须跟着一起牛逼起来，但是主机怎么知道电缆有多牛逼呢？电缆必须加个芯片向PC介绍自己，一般就是在连接时VCONN供电读芯片数据，读完之后VCONN就会被移除的。
另一个呢就是有源Cable，为什么要有源Cable好呀，可以让线变长变细变轻，用户体验更好。

2.电缆

咱们常用的USB，是不是除了接口就是线，所以这个线还是很重要的。说到线直观想到什么？粗细？长短？

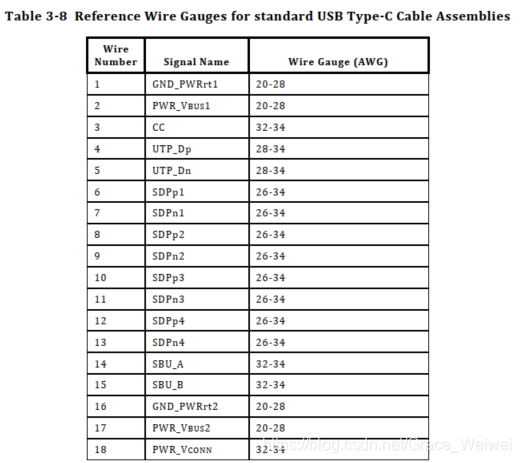

粗细和长短在规范种都会给出来，用表格列的整整齐齐。

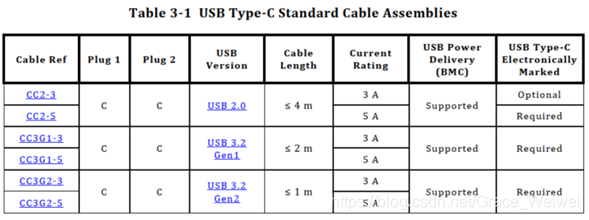

就Standard CAble来说，你支持的USB协议越“高级”，线就越短，甚至小于1m ,也太短了。不过可以用有源cable，就可以长了。

一个典型的 USB 全功能型 Type-C 型电缆外径可从 4mm 至 6mm，而一个典型的USB2.0 型 Type-C 电缆外径可从 2mm 至 4mm。一个典型的 USB Type-C 的 USB3.1 电缆外径可以从 3mm 到 5mm。

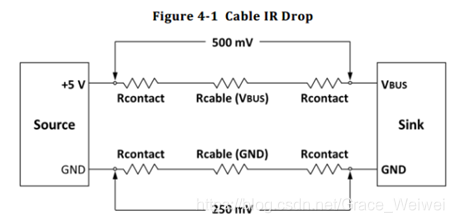

再想想，除了粗细还有什么，还要看内在啦！可不能只是金玉其外。这样包括的内容就很多了欸!比如电源的压降要小于 500mV， Gnd 上面的压降要小于250mV 。SDP 屏蔽差分线的阻抗控制在 90Ω±5Ω，单端同轴线控制在 45Ω±3Ω。 这个应该是属于电气规范了。

电气规范

从2.0到3.0到USB4 ，数据越传越快，带宽越来越大，越快的数据就对电缆的要求越来越高，从屏蔽能力到阻抗匹配！
以前，数字电路不用考虑阻抗匹配，但是随着信号速率越来越快，不上GHz都不好意思拿出来说，所以阻抗、串扰就越来越重要啦！

再快就是射频了，射频里面的阻抗匹配，哈哈，永远的痛。
1）

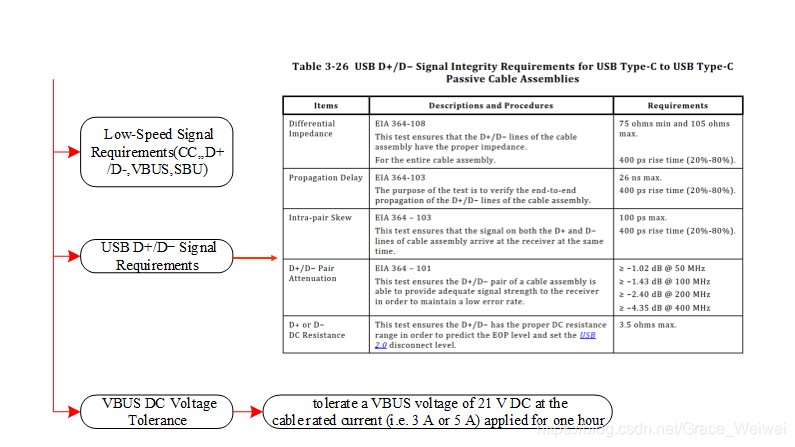

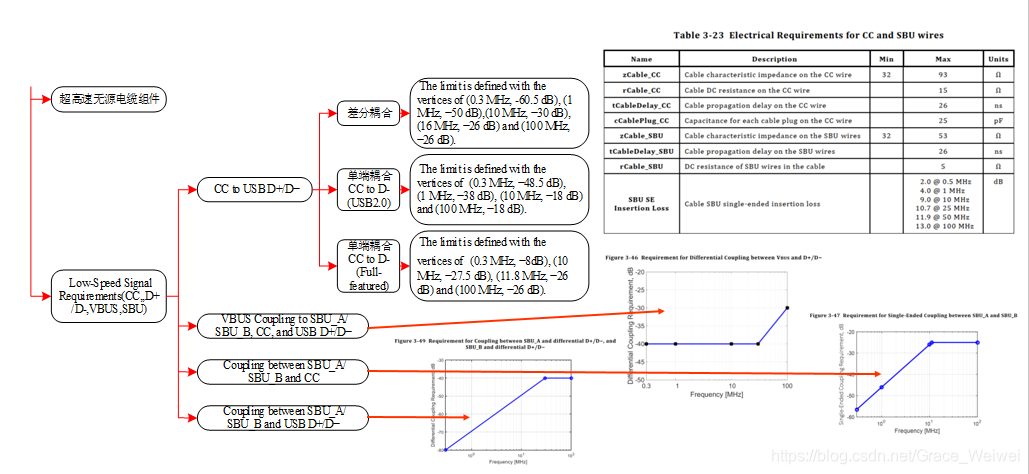

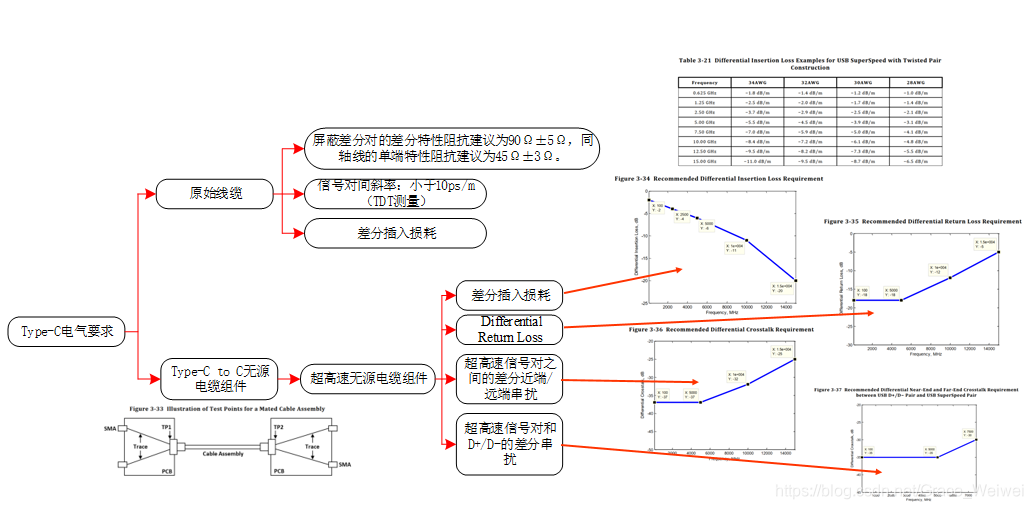

包括线缆的、线缆组件的，大概就是差分阻抗、插入损耗、时延、串扰，emmmm，规范里都会给一个范围，还有测量条件。
大家可以大致康康有个印象：

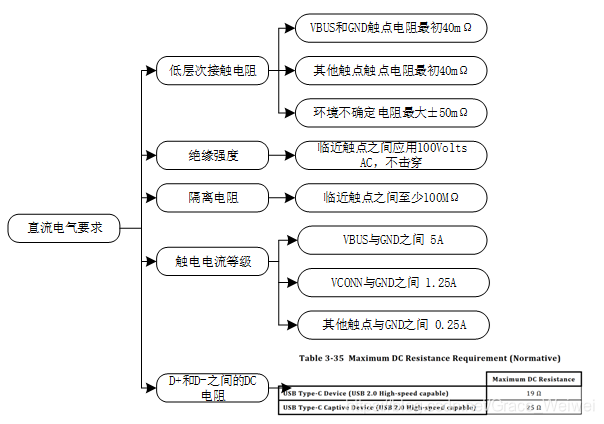

2）直流电气规范
稍微总结了一下，可以康康有个印象。
