3D建模软件中阵列设计功能如何使用？

机械零部件设计过程中，受到机械结构设计、工程力学、加工工艺、材料成本限制等诸多因素的影响，使得零件中存在大量的相同特征，如孔洞、切削组等。因此，在日常使用3D建模软件绘图过程中，3D阵列功能是必不可少的常见应用功能。由浩辰CAD软件公司研发的浩辰3D建模软件为用户提供了多种阵列类型，轻松应对各种场景的设计需求。通过不同的阵列组合操作，工程师们能完成很多相同特征构造的布局，让3D设计更加专业高效，且与工艺、制造的衔接更为紧密。
1、矩形阵列创建

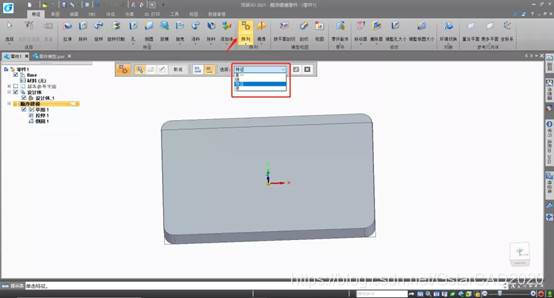

在浩辰3D建模软件的特征选择项卡中，选择「阵列」命令，可以选择单一、链、特征、体作为阵列对象。

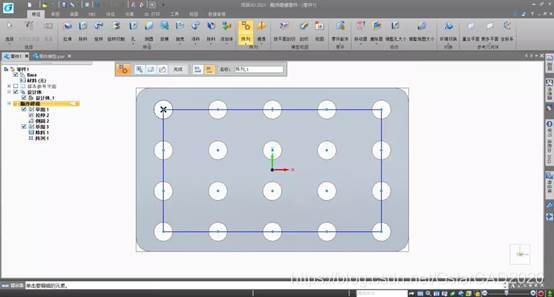

点击圆孔特征，选择平面，使用「矩形轮廓」来绘制大致阵列轮廓。点击轮廓边线后，输入阵列参数，并输入阵列的X、Y方向特征数以及角度。

关闭浩辰3D建模软件的草图，完成矩形阵列。

2、圆形阵列创建
与矩形阵列操作类似，点击浩辰3D建模软件的「阵列」命令，选择阵列对象。进入到阵列草图后，在特征下选择「圆形阵列」。

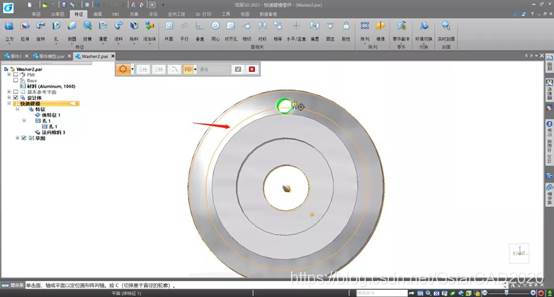

选择阵列圆心后，绘制圆形轮廓，输入阵列个数，并通过抑制点或区域来精准控制。

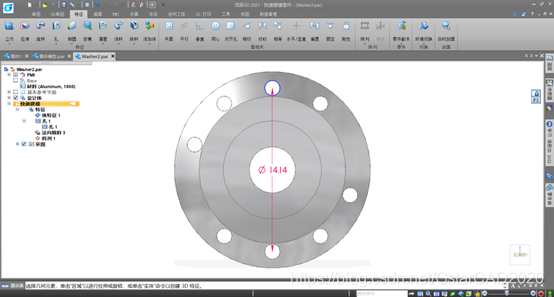

关闭浩辰3D软件的草图，完成圆形阵列。

3、曲线阵列创建

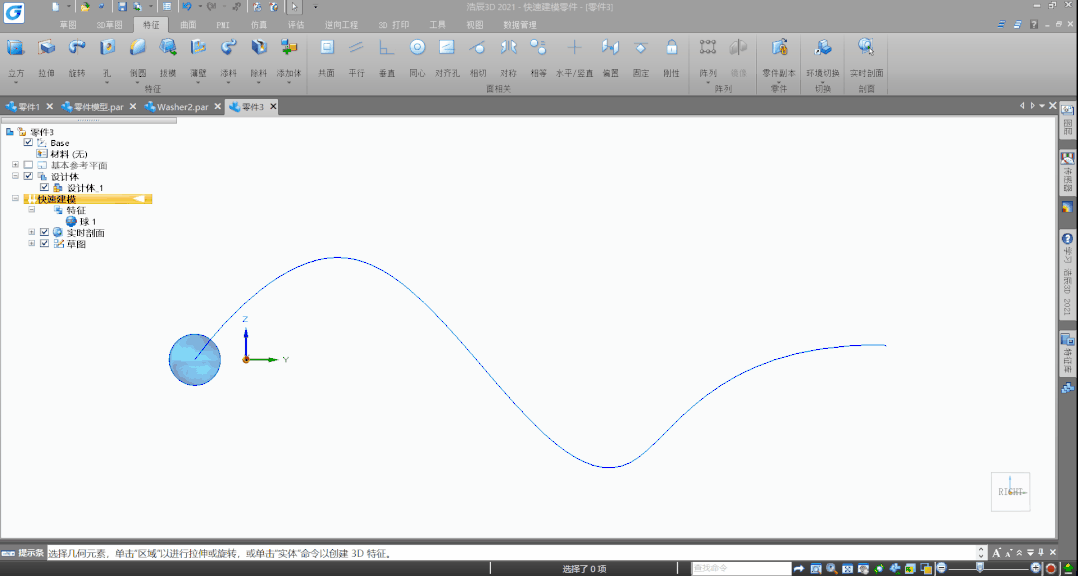

在使用浩辰3D建模软件的曲线阵列前，需要绘制一根曲线（直线也可以）。点击「阵列」命令，选择「沿曲线阵列」，样例选择对象是体（球）。选择所画曲线，勾选锚点及其方向，并输入沿曲线阵列的参数。

4、按表创建阵列
在浩辰3D建模软件中，根据表格创建阵列的重要前提是，需要创建一个阵列参数的表格，如下图所示。表中A，B，C对应的是阵列中的X，Y，角度。

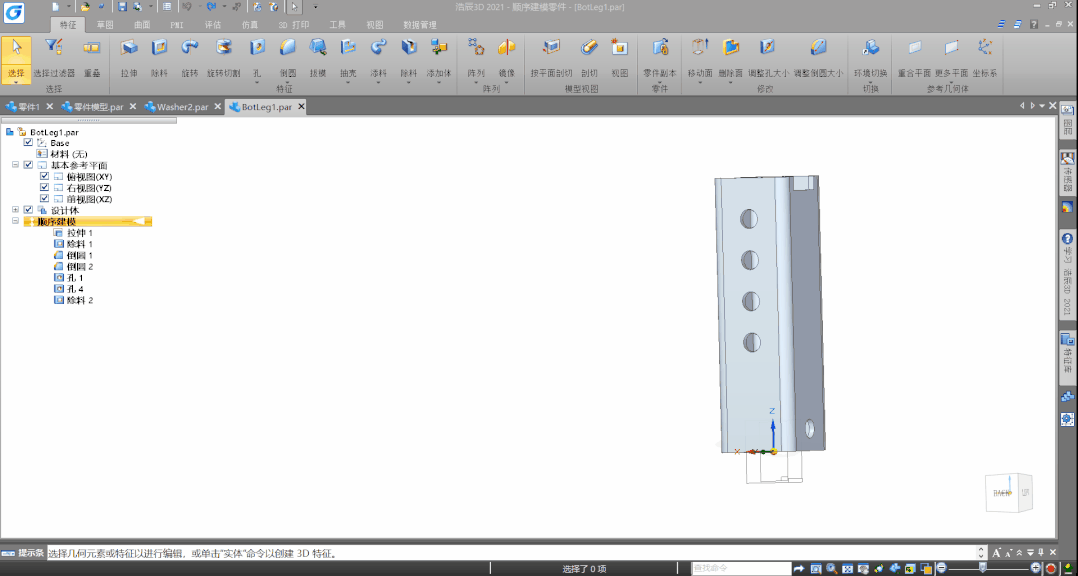

点击「按表创建阵列」，选择阵列对象。选择阵列的坐标系后，浩辰3D软件会自动弹出实列表的窗口，浏览表格并生成所需阵列。

浩辰3D建模软件的阵列功能还有很多，如填充阵列、快速阵列、智能阵列等等。在实际设计过程中，工程师们可以通过组合使用阵列功能，快速实现复杂场景下的多元化设计需求。
更多关于浩辰3D建模软件中「多体设计」功能和应用，如发布后保持关联或断链，轻松掌握装配体与零部件之间的关联性等教程内容，大家可以持续关注浩辰CAD软件官网。
