CAD画虚线怎么调比例？CAD画虚线教程

在CAD绘图过程中，当我们绘制好虚线后，很多时候也是要对虚线比例进行调整的，那么CAD画虚线怎么调比例呢？下面就和小编一起来了解一下浩辰CAD软件中调整虚线比例的相关操作技巧吧！

CAD画虚线调整比例的操作技巧：

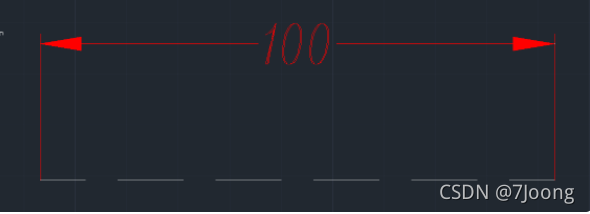

未调节虚线比例前，如下图所示：

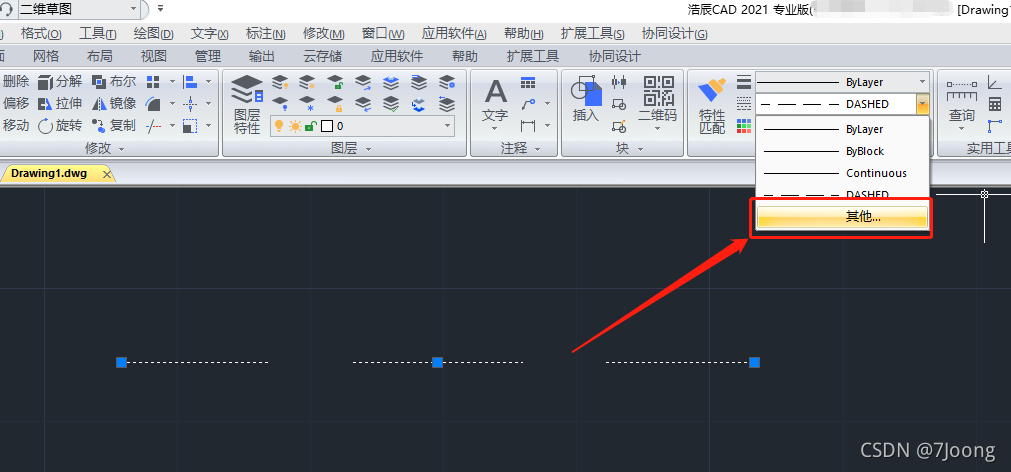

选中需要调整的虚线，然后在工具栏中找到并点击【常用】—【特性】—【线型控制】，在调出的下拉框中点击【其他】。如下图所示：

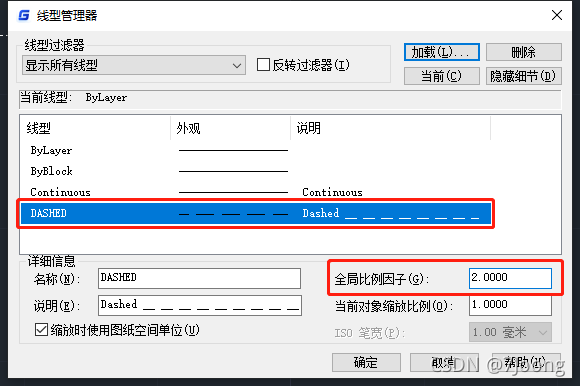

在弹出的【线型管理器】对话框中选中需要修改比例的线型后，设置其全局比例因子，修改完成后点击确定即可。如下图所示：

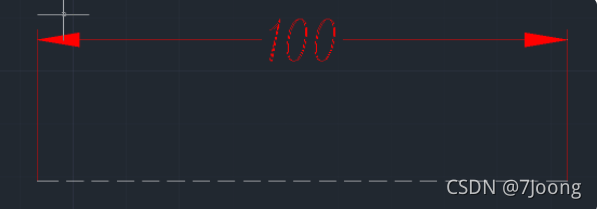

全局比例因子调整为2的效果如下图所示：

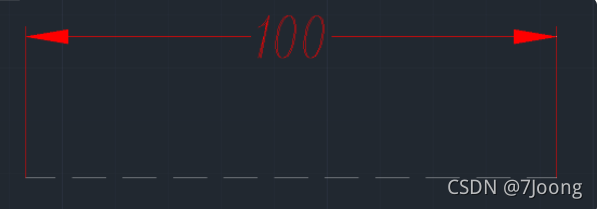

全局比例因子调整为0.5的效果如下图所示：

通过以上操作就可以在CAD画虚线的过程中调整其比例，各位小伙伴可以参考本篇教程来调整CAD虚线比例。
