一 系统总体框架
高速公路隧道调频广播信号覆盖应采用调频直放站的形式：较先进的软件无线电、数字选频，FPGA 处理AD高速采样，直接光纤射频传输、信号无需解调再调制.减少系统延时（系统延时控制在10μS内）、减小对洞口相干区的影响.保证原电台信号指标（立体，调制度、或附加信道信息不变）淘汰旧的解调再调制方案（解调再调制系统延时长，相干区影响大，音频解调再调制的副信道的丢失、及音频IP压缩传输的失真延时，指标的改变比如，音量大小调制度等）系统应由广播前端接收与管理系统、隧道广播信号覆盖系统和广播数据传输系统组成，具体应包含下列系统:
1.1.1.1 广播前端接收与管理系统应由调频广播前端机、调频广播控制台、馈线和接收天线组成，实现隧道外调频信号接收、紧急语音信号插播、调频信号向隧道内转发和调频广播信号管理功能。
1.1.1.2 隧道调频广播信号覆盖系统应由隧道调频广播直放站远端机和发射天线组成，实现调频信号放大和发射功能。
1.1.1.3 隧道内信号覆盖的三种形式
1：采用固定天线覆盖 对应宽大的隧道可以采用天线覆盖的形式，以降低工程造价，200米一个宽带天线和一台远端机，天线左右各覆盖100米，一套设备覆盖200米。
2：漏泄电缆 对于相对狭小或者有弯道的隧道可以采用泄露电缆的方式覆盖，每个远端机射频输出经二功分器，分左右两路，每路各500米，一台远端机覆盖左右各500米，共1000米。
泄露电缆+固定天线，三种方式（增加一种组合方式，满足实用性、经济性要求）。固定天线安装成本较低，覆盖范围较短（200m左右），适合安装在宽阔及直（如空间狭窄，会造成天线信号的折射、反射，影响使用效果，只讲适合的环境不适合的不必去讨论）线形隧道；漏泄电缆安装和维护成本较高，覆盖范围长（800m左右），信号质量均匀，在弯曲度大，信号折射大的隧道使用。实际运用中应根据隧道线形、内壁材料、预留预埋条件、安装和养护成本等因素综合选择天线类型，泄露电缆+宽带天线传输结合以上两种的特点，提高泄露电缆传输的性价比，泄露电缆末端加一段馈线，匹配负载换成宽带天线再覆盖一段距离（200米）节约40%昂贵的泄露电缆。（对组合方式的解释说明）
1.1.1.4广播数据传输系统应具有调频信号和设备状态信息的数据传输功能，实现广播前端接收与管理系统和隧道广播信号覆盖系统之间的双向数据通信，也可通过手机APP巡检关闭重启等。
1.1.1.5根据以上技术要求及河南省高速公路实际情况，河南省高速公路隧道调频广播覆盖宜采用通信分中心设置管理系统、隧道监控所设置调频广播接收系统、隧道内建设分布式天线或漏泄电缆、泄露电缆+宽带天线（增加组合方式）等方式。
二：工作原理

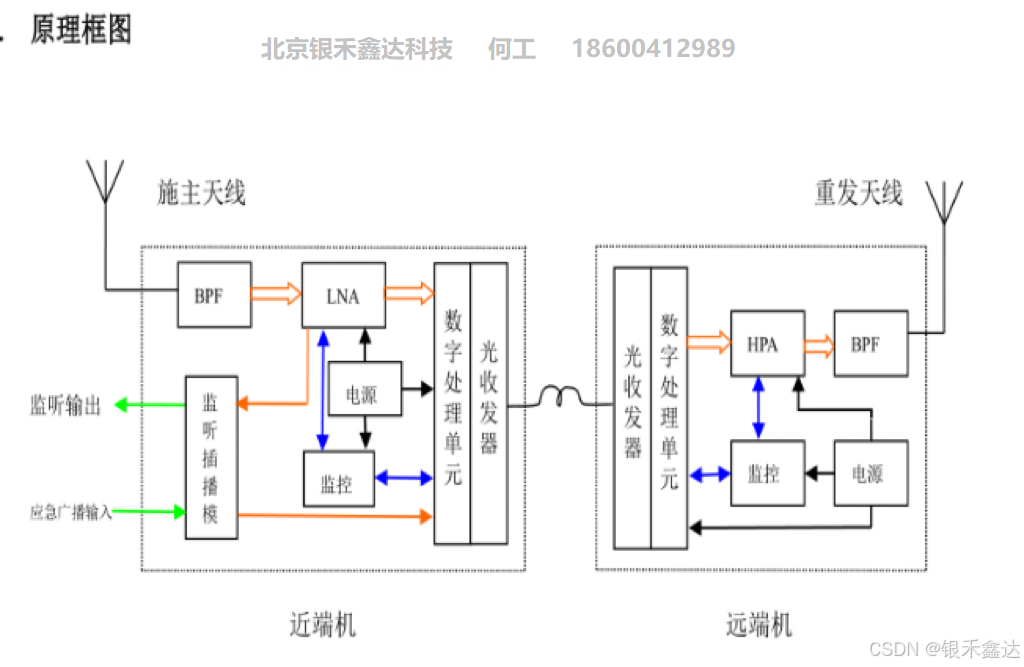

1：FM 调频及应急广播安全管控公路隧道覆盖系统的组成包括近端机和远端机，接收天线开路接收空中无线信号经避雷器隔离防雷，经滤波器滤波，过滤出纯净的FM调频广播信号送至近端机的低噪放进行信号放大由数字中频处理单元对其进行数字中频处理将模拟信号转换为数字信号通过光纤传送到远端机，远端机再将光电信号转换为数字信号，经数字中频处理将数字信号转换成模块信号，由线性功放进行放大，最后经过滤波后输出，从而实现了模拟FM信号的数字拉远传输。远端机进行光电转换放大，经天线发射出需要覆盖的FM调频信号。
2：插播主机具备音频信号输入接口，作为应急广播信号输入，可在用户需要时通过
该接口输入标准音频信号，通过手动紧急按钮或过软件设置将音频信号调制送给近端机所选择的全部 FM 信道上。
三：系统设计依据
隧道广播信号补点覆盖项目的设计，严格按照广播电视行业、通信行业、交通行业高速公路机电工程等国家标准与行业技术规范进行设计，具体依据如下。
《调频广播覆盖网技术规定》GY/T196-2003
《米波调频广播技术规范》GB/T4311
《30MHz-1GHz 声音和电视信号电缆分配系统》 GB6510-86
《电视、调频广播场强测量方法》GB/T141-09
《调频广播发射机技术参数和测量方法单声和立体声》GB4312.1-1984
《纵包铜带外导体辐射型漏泄同轴电缆》YD/T2491-2013
《漏泄电缆无线通信系统总规范》GB／T 15875—1995
《皱纹铜管外导体漏泄同轴电缆》YD/T1120-2007
《无线通信系统室内覆盖覆盖工程设计规范》（YD/T5120—2012）
《通信系统用户外机柜一般要求》（YD/T1537-2006）
《漏缆敷设施工作业指导书》
《调频接收机标准》广电部标GY15-84
《数字集群通信工程设计暂行规定》YD5034-2005
《数字集群移动通信系统体制》SJ/T 11228-2000
《数字集群通信设备安装工程验收暂行规定》YD/T 5035-2005
《移动通信基站防雷与接地设计规范》YD 5068-98
《通信电源设备安装设计规范》YD 5040-2005
《隧道机电工程施工技术规范》

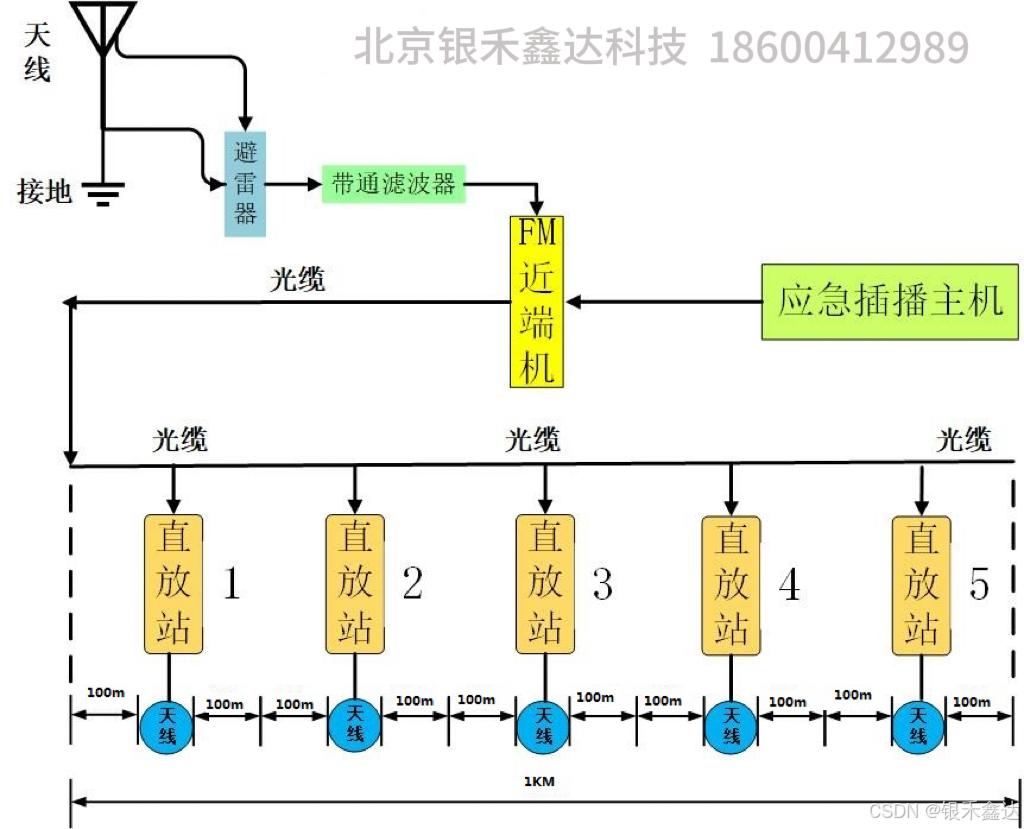

2KM隧道系统原理示例

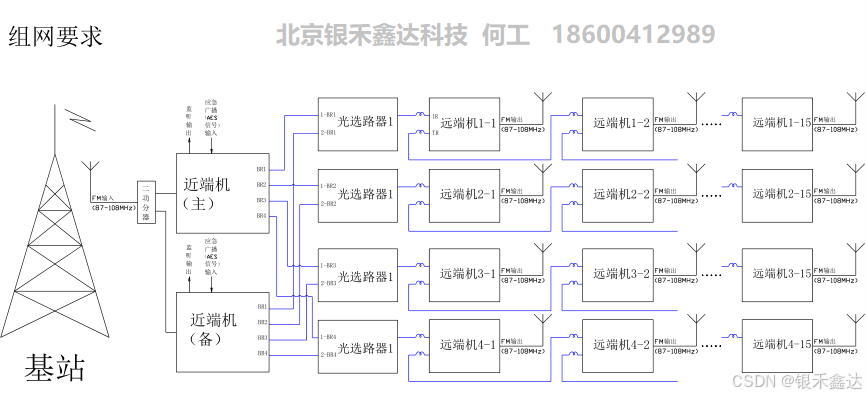

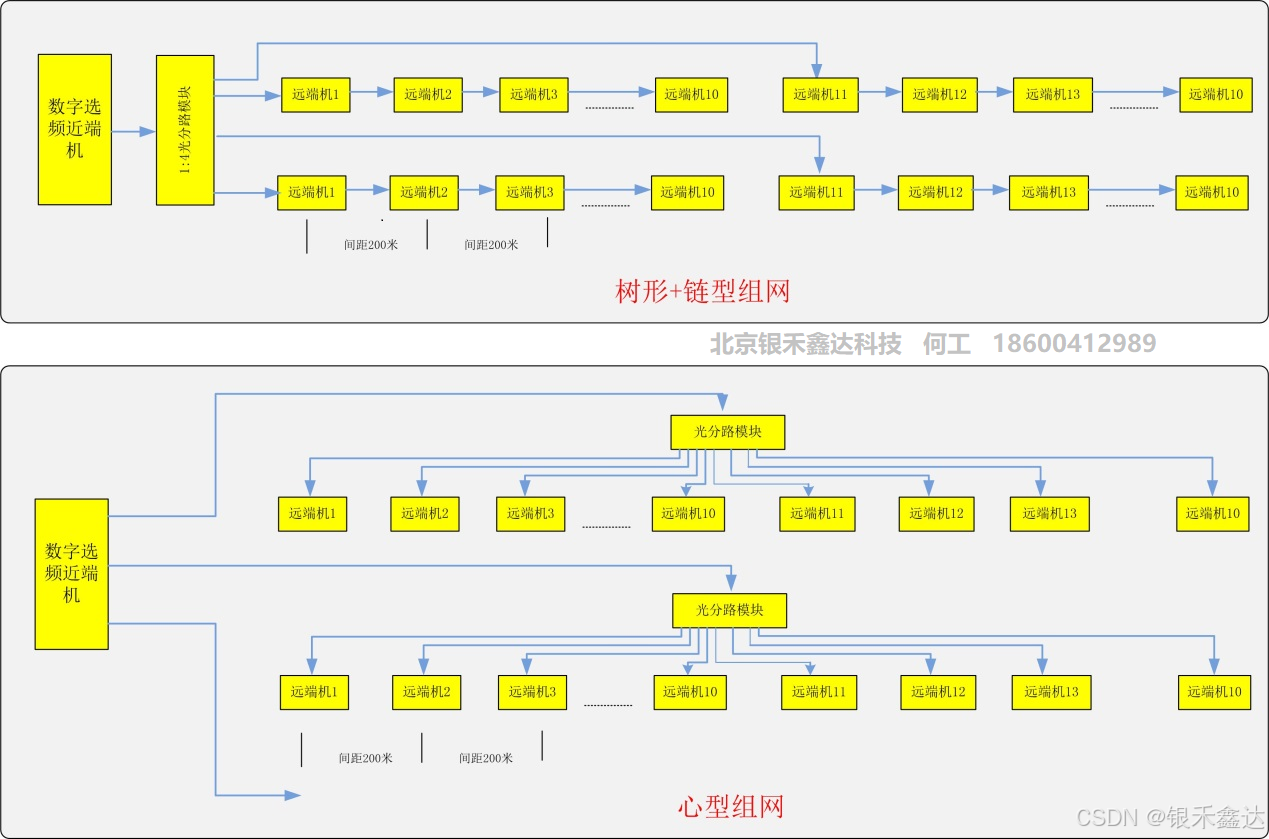

由FMYH87108M接收天线接收空中开路无线信号，经BL-23RP避雷器，防雷隔离信号送给BPF88108带通滤波器，滤出不需要的电波及干扰，滤出需要的FM调频广播信号，送给YH8018调频近端机，经数字选频，频率合成送给光电模块转成光信号，再经光分路光缆送给5台YH-8028远端机（或远端机手拉手模式级联）每个远端机接一个YH-120壁挂天线，左右辐射200米（左右各100米）
应急广播时，启动YH2998插播主机（手动或远程控制）话筒或音频广播信号经插播主机信号调制送给YH8018调频近端机，近端机自动把信号调制在所选择的信道上给远端机播出。
系统功能特点
自动转播：可以自动转播隧道外的FM调频广播信号。
无线转发：通过设置在隧道内的宽频基站和发射天线实现隧道FM调频广播覆盖。
稳定可靠：系统采用成熟稳定的调频调制解调技术、蜂窝宽频放大技术，场强值非常稳定。
音质优美：调频广播具有音质好、抗干扰能力强的优点。
紧急切换：（可扩展）隧道遇有紧急情况，可立即切断调频广播信号，进行紧急播报。
系统优点：
1：高性价比（省去漏缆及漏缆施工）
2：施工简单方便
3：射频线路短，连接少，故障率低
4：安全可靠易维护
