110kV变电站电气一次部分参数要求与设备选型详解，110kV变电站电气一次部分参数、选择与绘图详解

110kV变电站电气一次部分

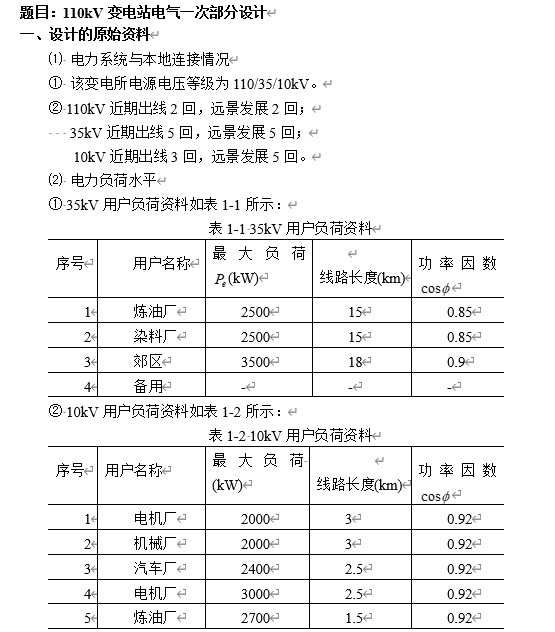

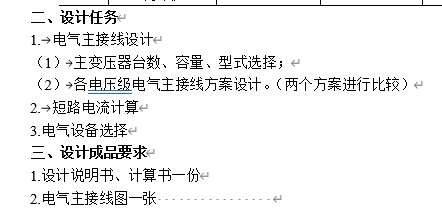

原始参数见图1，要求见图2。

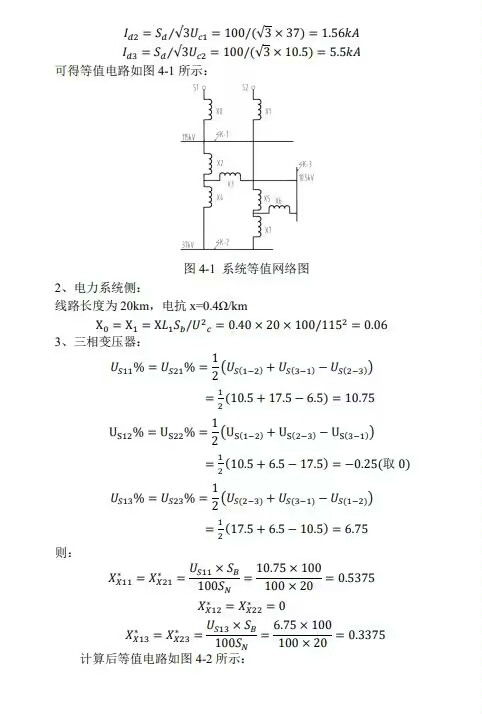

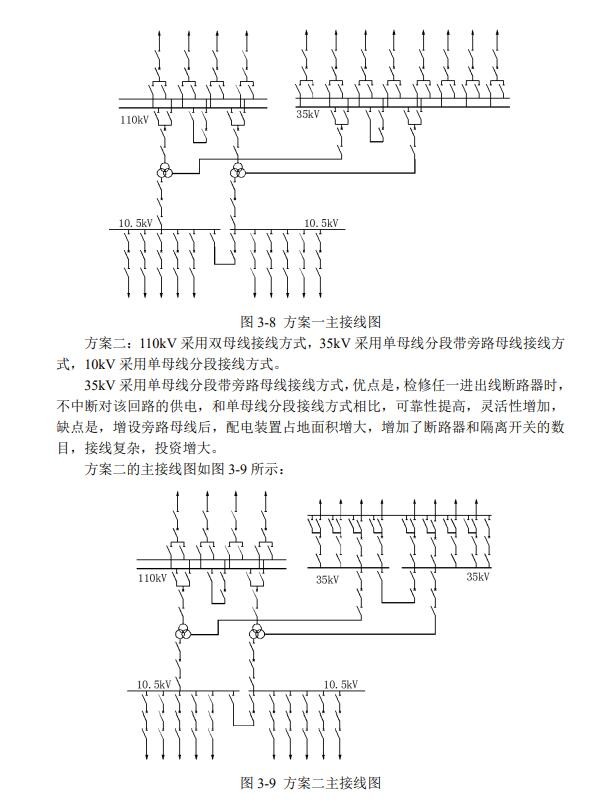

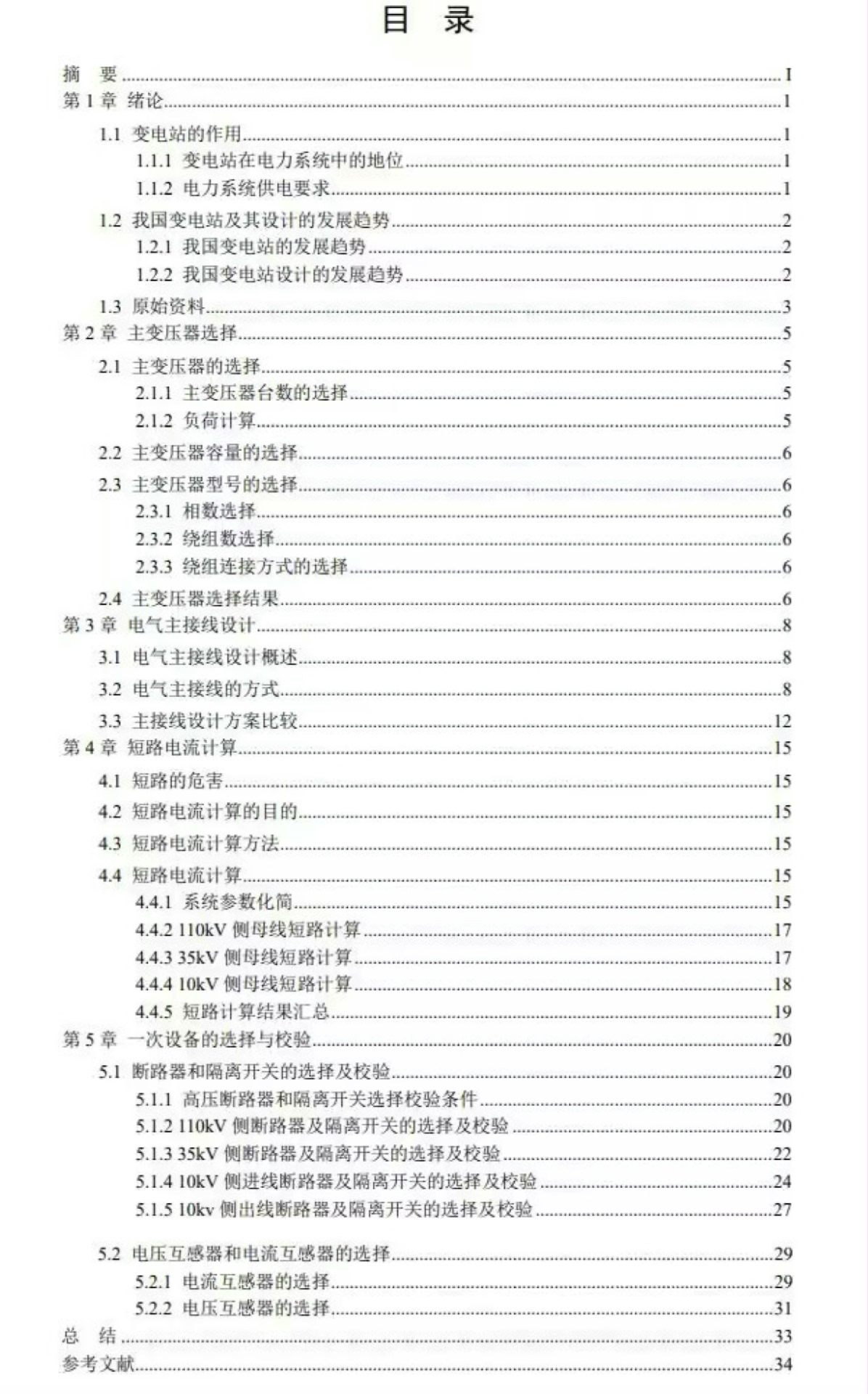

说明书完整，包括：主接线方案比较与选择，短路电流计算，电气一次设备选型等，具体内容见图4。

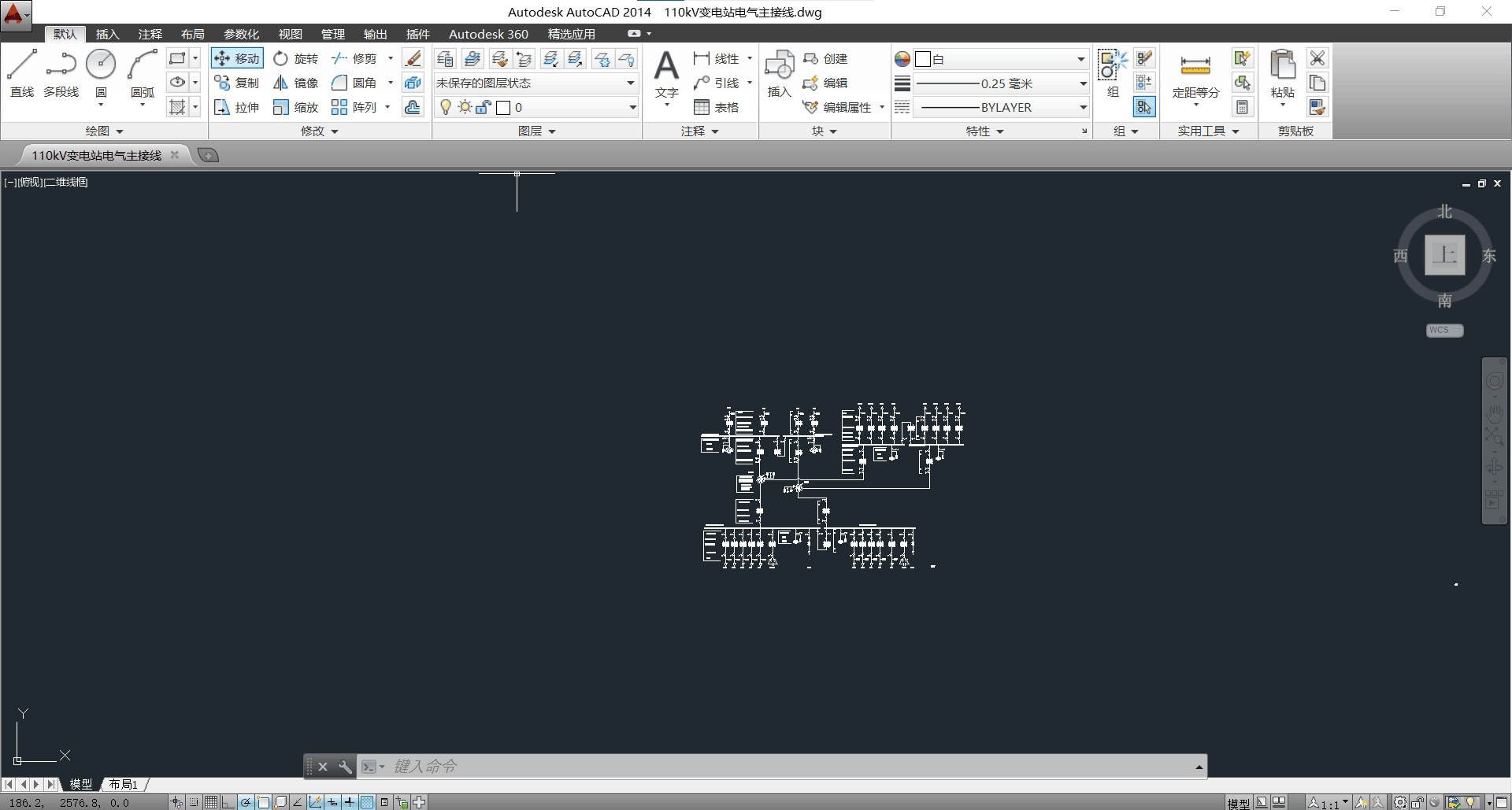

CAD绘制主接线A0大图，见图5。
现成文件，不提供修改
软件版本：AutoCAD2014

ID:4845695293774040

鸭鸭上奶盖

110kV变电站电气一次部分是电力系统中非常重要的一个环节，它承担着传输电力的关键任务。为了确保电气一次部分的正常运行，我们需要对其参数进行合理选择和配置，以及进行短路电流计算和电气一次设备的选型。本文将详细介绍110kV变电站电气一次部分的相关内容，并且对如何选择主接线方案、进行短路电流计算以及电气一次设备的选型进行探讨。

110kV变电站电气一次部分的参数是设计人员在设计过程中需要考虑的关键因素之一。在图1中给出了原始参数，这些参数包括变电站的额定电压、额定频率、额定容量等等。根据这些参数，我们可以进一步进行主接线方案的比较与选择。主接线方案是指变电站内部各个设备之间的连接方式，它直接影响到电气一次部分的性能和可靠性。在图2中给出了对主接线方案的要求，我们需要根据这些要求选择合适的方案。

除了主接线方案的选择，短路电流计算也是110kV变电站电气一次部分设计的关键环节之一。短路电流是指在发生短路故障时，电气一次部分中电流的最大值。短路电流的计算可以帮助我们确定电气一次设备的额定电流和断路器的额定容量。针对110kV变电站电气一次部分的参数，我们可以利用相关的电气计算软件进行短路电流计算，并根据计算结果选择合适的设备。

电气一次设备的选型也是110kV变电站电气一次部分设计的重要步骤。根据图4中给出的要求，我们需要选择合适的电气一次设备，包括断路器、隔离开关、接地开关等。这些设备的选型应考虑到其额定电流、断电容量、短路持续时间等因素，以确保电气一次部分的正常运行。

为了更好地展示110kV变电站电气一次部分的设计方案，我们还使用了CAD软件绘制了主接线A0大图，如图5所示。这样，设计人员可以清晰地了解电气一次部分的布置和连接方式，从而更好地进行后续的设计和调试工作。

总之，110kV变电站电气一次部分的设计是一个复杂而重要的工作。在本文中，我们详细介绍了主接线方案的比较与选择、短路电流计算以及电气一次设备的选型等相关内容。通过合理选择和配置，我们可以确保110kV变电站电气一次部分的正常运行，提高电力系统的可靠性和稳定性。

图1：110kV变电站电气一次部分原始参数
图2：110kV变电站电气一次部分要求
图4：110kV变电站电气一次部分说明书具体内容
图5：CAD绘制的110kV变电站电气一次部分主接线A0大图
