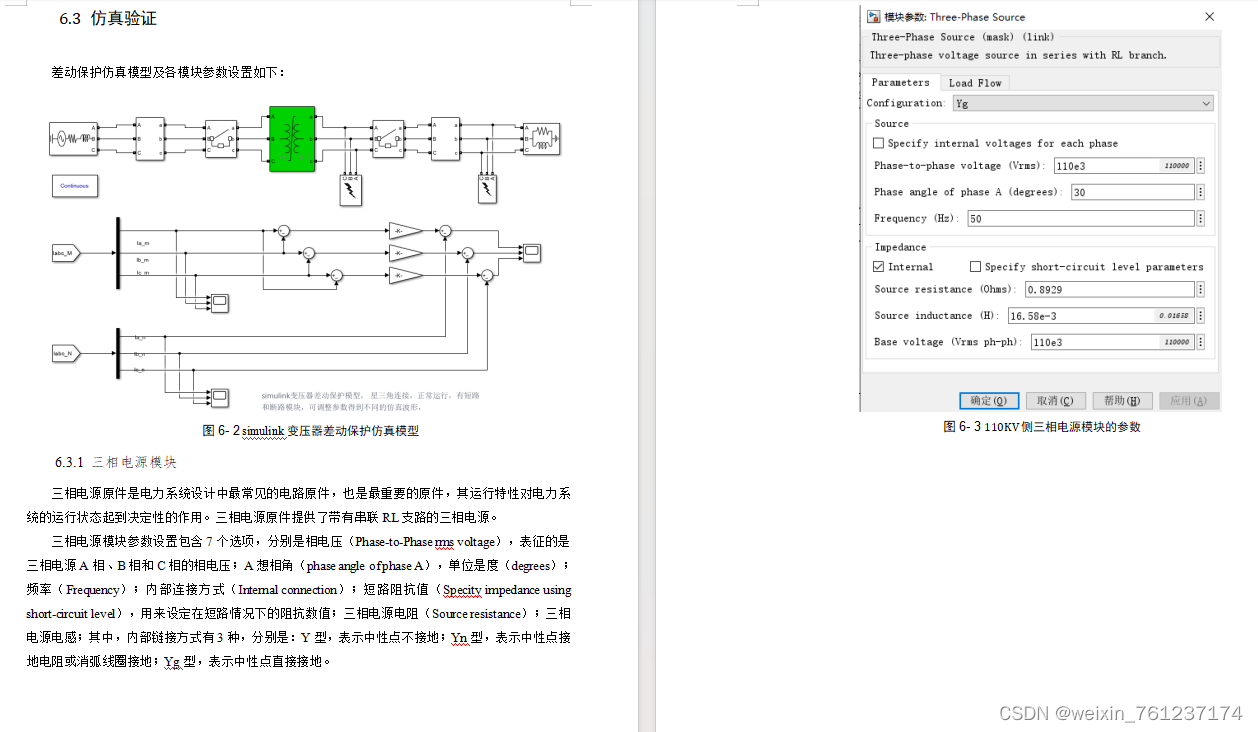

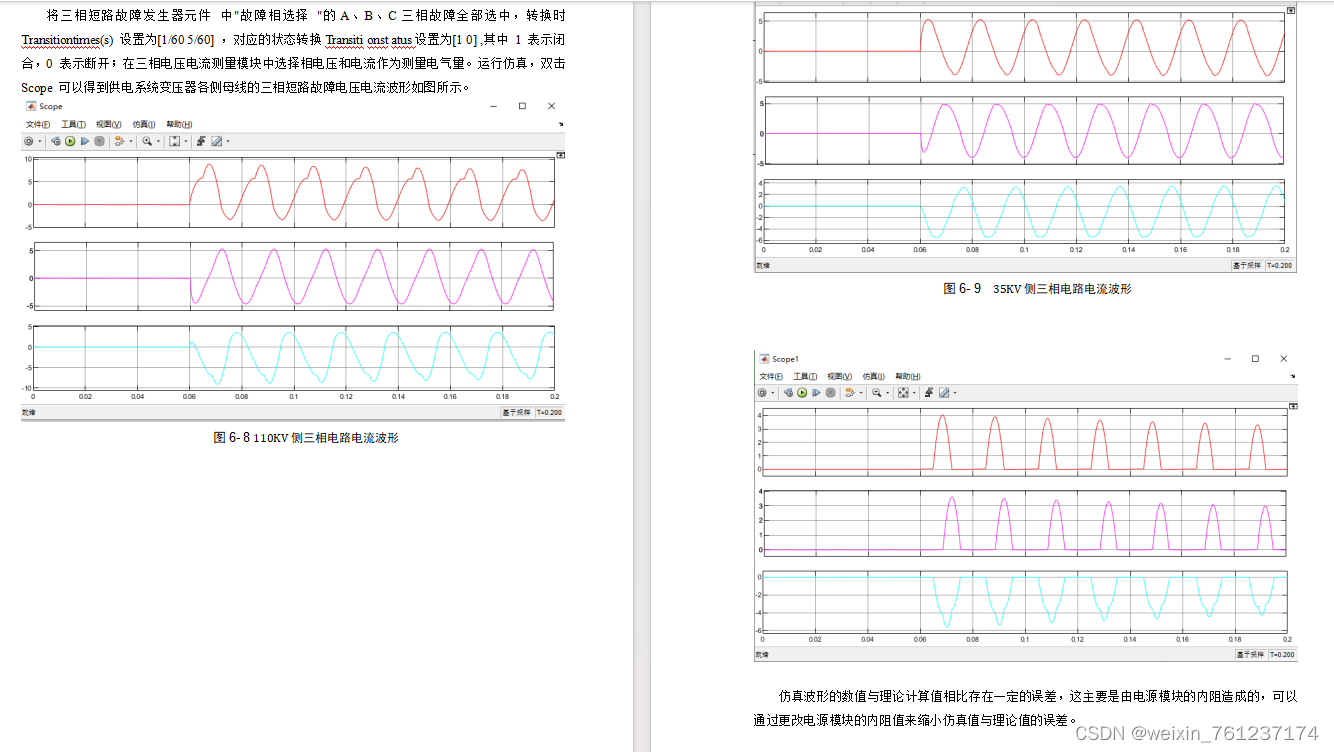

本文详细描述了在110kV变电所建设中，涉及的原始数据、电气主接线设计、负荷计算、变压器选择、短路电流计算、电气设备选型和继电保护设置，以及使用MATLAB进行的仿真验证过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1. 原始数据

（1）原始资料
根据系统规划，需要建设一座110kV的变电所，设计条件如下:
(1) 变电所安装两台主变压器，每台容量为40000kVA. 电压为110/35/10kV.每台变压器各侧容量比为100: 100: 100。
(2)进出线回路及负荷水平: .
a) 110kV进出线共六回，其中两回进线为1 10kV的平行供电线路.正常送电容量各为40000kVA.一回线路故障时，另一回线路可供全部负荷。它四回线路为到用户的供电线路，送电容量各为10000kVA.
b) 35kV进出线共六回，进线为2回，由35kV电源平行线路供电，输送容量为7000kVA.一回线路故障时，另一回线路可输出14000kVA。其它4回为出线，容量为3500kVA。以上。
c) 10kV出线为10回，其中6回架空线路，每回输送容量按2000kVA设计，4回为电缆供电线路，每回输送容量为1 500kVA。以上。
d)系统最大运行方式下的系统阻抗如图1所示：图中阻抗基准值为，110kV及35kV系统容量为最大。
(e)本变电所的海拔高度为1000米以下，附近空气无污染。户外全年最热月最高平均气温为32℃。

2. 设计任务

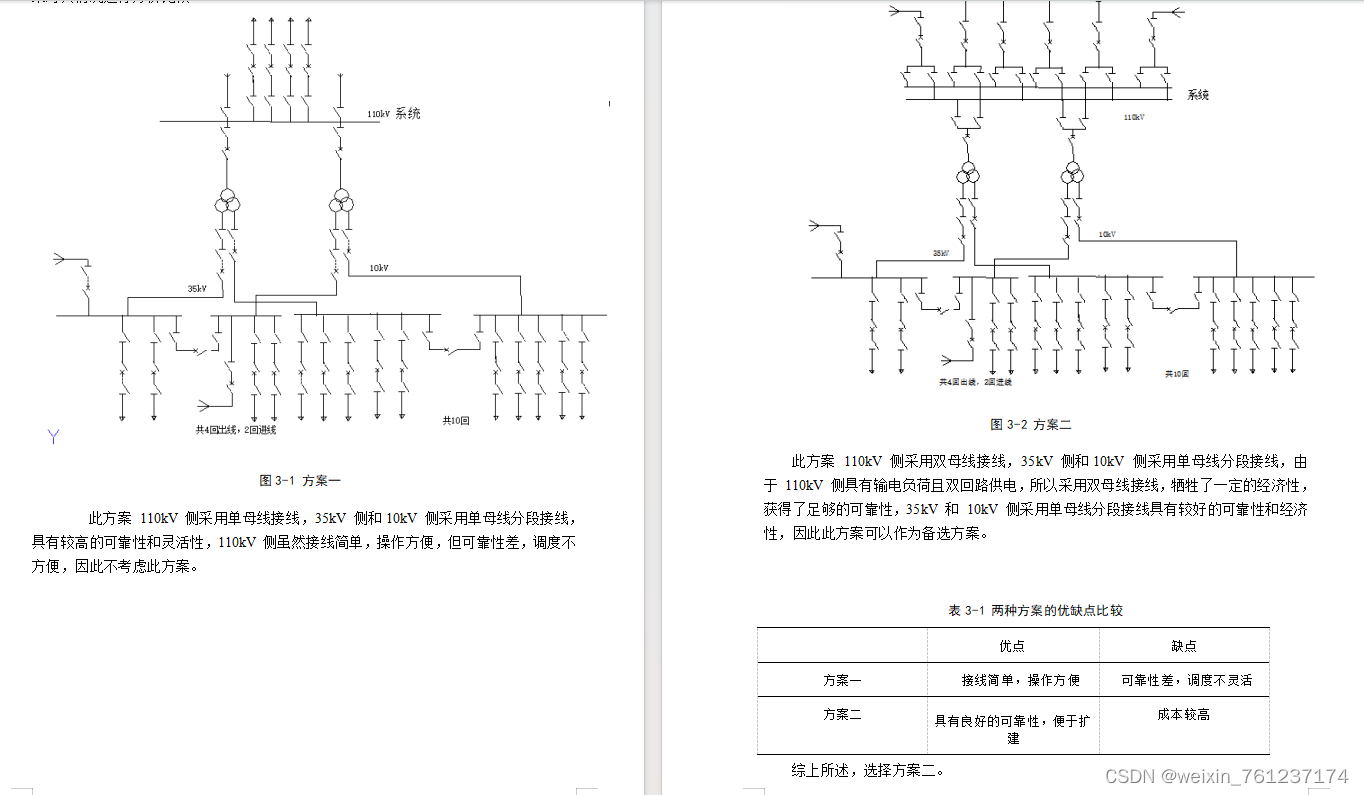

(1）根据对原始资料的分析和本变电站的性质及其在电力系统中的地位，拟定电气主接线(或厂用电接线)方案，设计主接线图。
(2) 负荷计算与主变压器选择，包括选择主变台数、容量及型号。

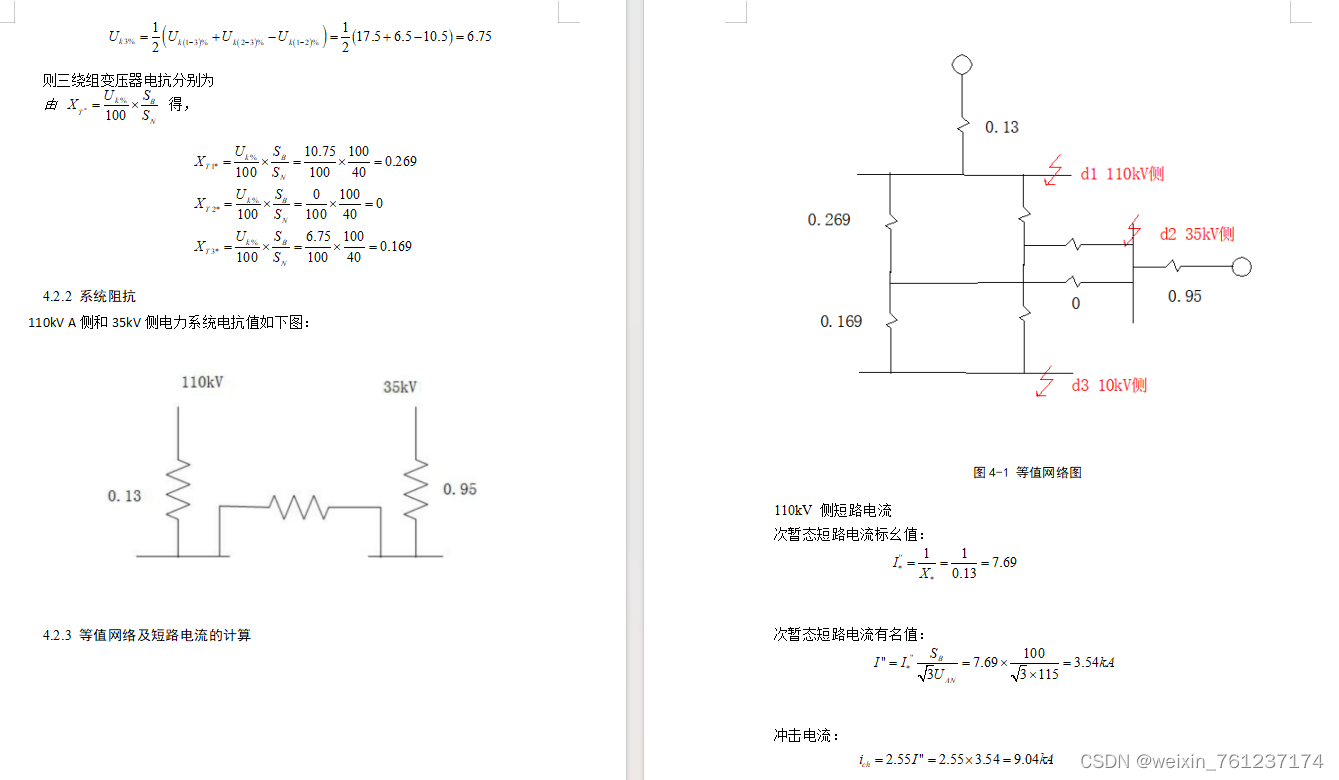

(3) 选择短路点、绘制等值电路、进行短路电流计算。

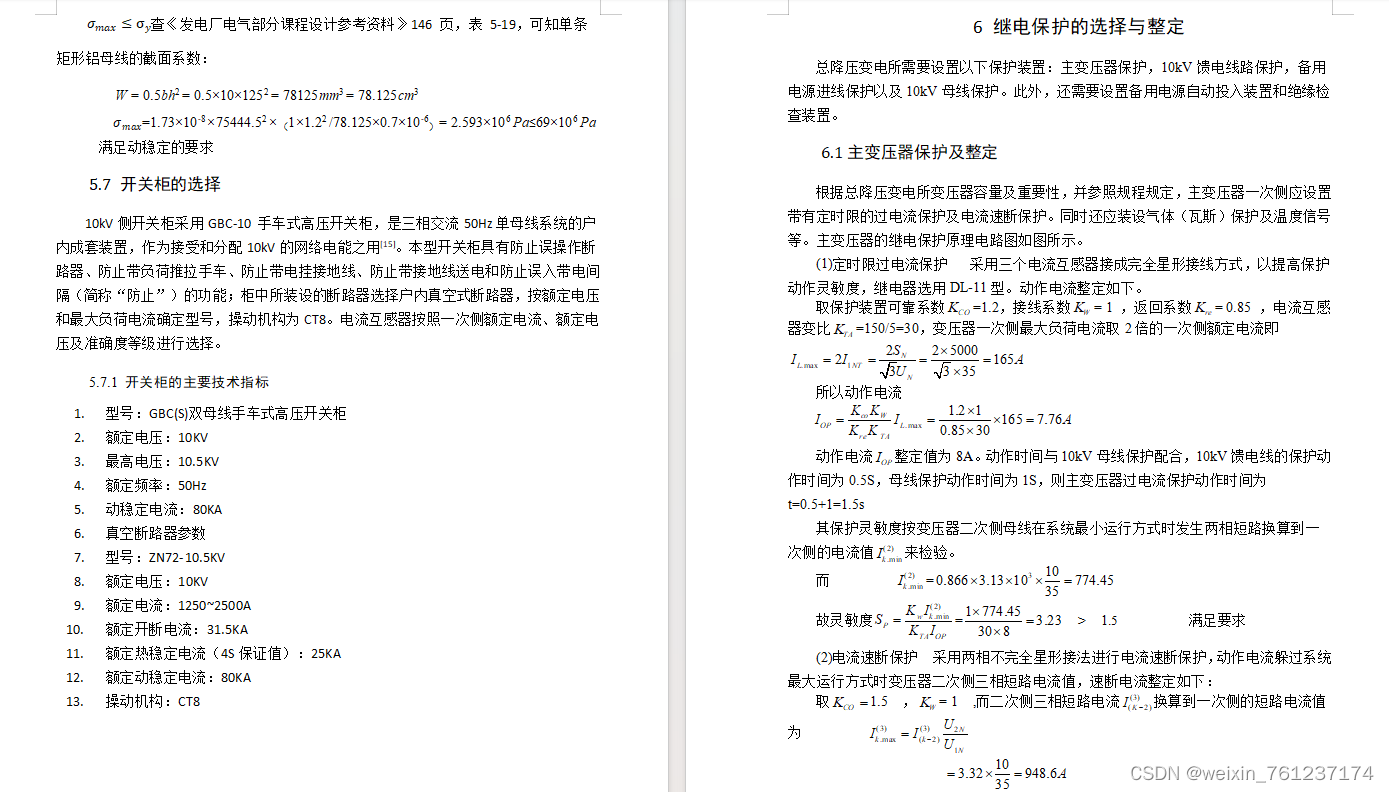

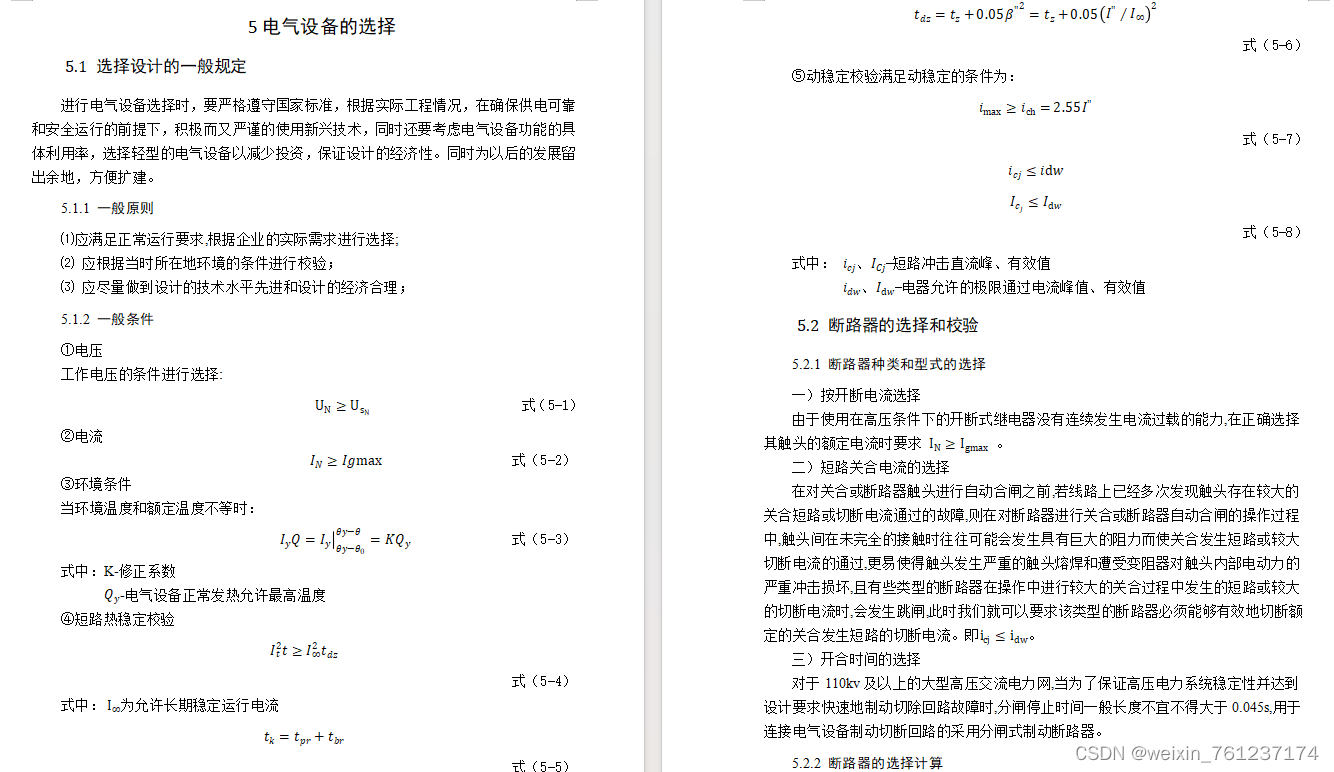

(4) 电气设备(各电压等级断路器、隔离开关、互感器等)的选择和校验。
(5) 主接线CAD图绘制。
(6) 撰写设计报告。
