canvas+echarts.js实现彩色图像的RGB直方图显示

本文链接：https://blog.csdn.net/HYY_2000/article/details/123617061

（源代码见最底下）

实现效果

导入一张图片后，展示该图像所包含的RGB三通道色值分布，并可动态调整区间数来展示直方图。

基本思路

由于JS不能直接读取图像像素，故借助HTML5的canvas标签读取图像文件，通过getImageData() 方法可以实现读取图像的像素（8位无符号整型数组）。
获取图像像素的数据（包含RGBA）后，只需遍历数组即可统计其中的RGB三通道的每一位（0 - 255）的个数。
最后利用统计的RGB数据，根据区间段渲染直方图。

步骤

1. 搭建简单的页面结构

编辑简单的HTML结构如下：

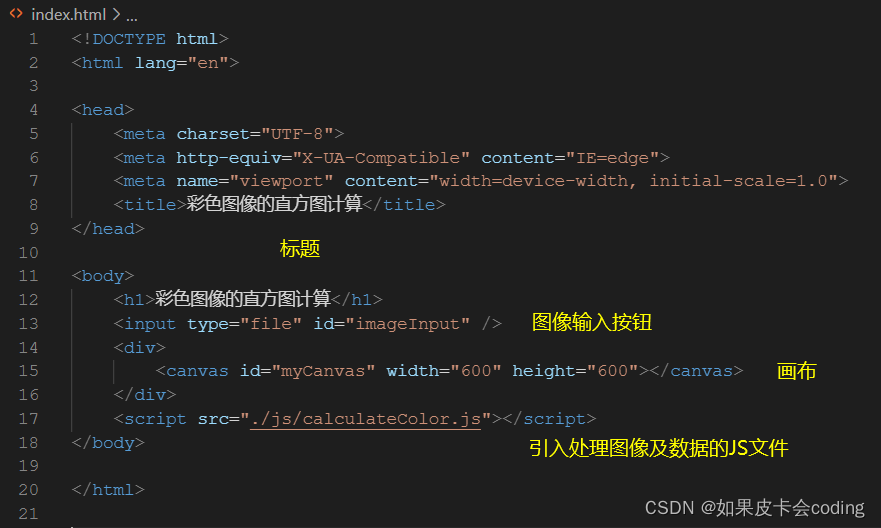

图 1 HTML页面结构

为了便于测试，此处暂时设置画布的宽高为600px×600px，编写结束后，再去除画布的宽度限制即可。

2. 处理图像以及获取像素点数据

编辑我们刚刚引入的calculateColor.js。

通过FileReader读取图片文件并在canvas中回显。

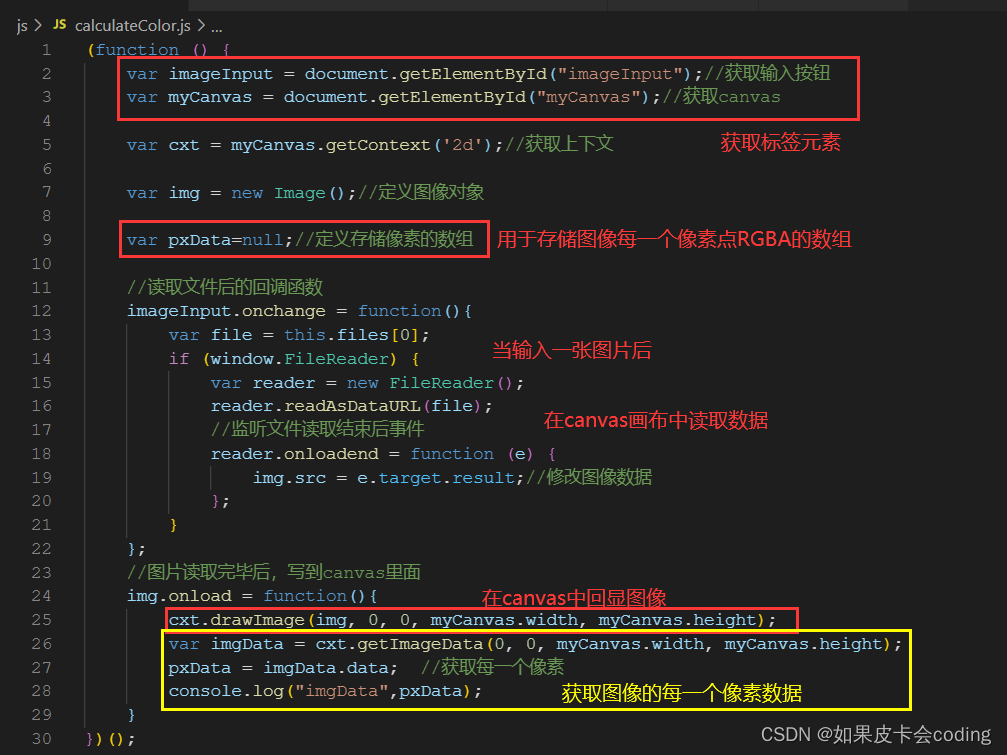

通过getImageData获取canvas画布中的每一个像素数据。

图 2 读取RGBA数据

页面初始效果如下：

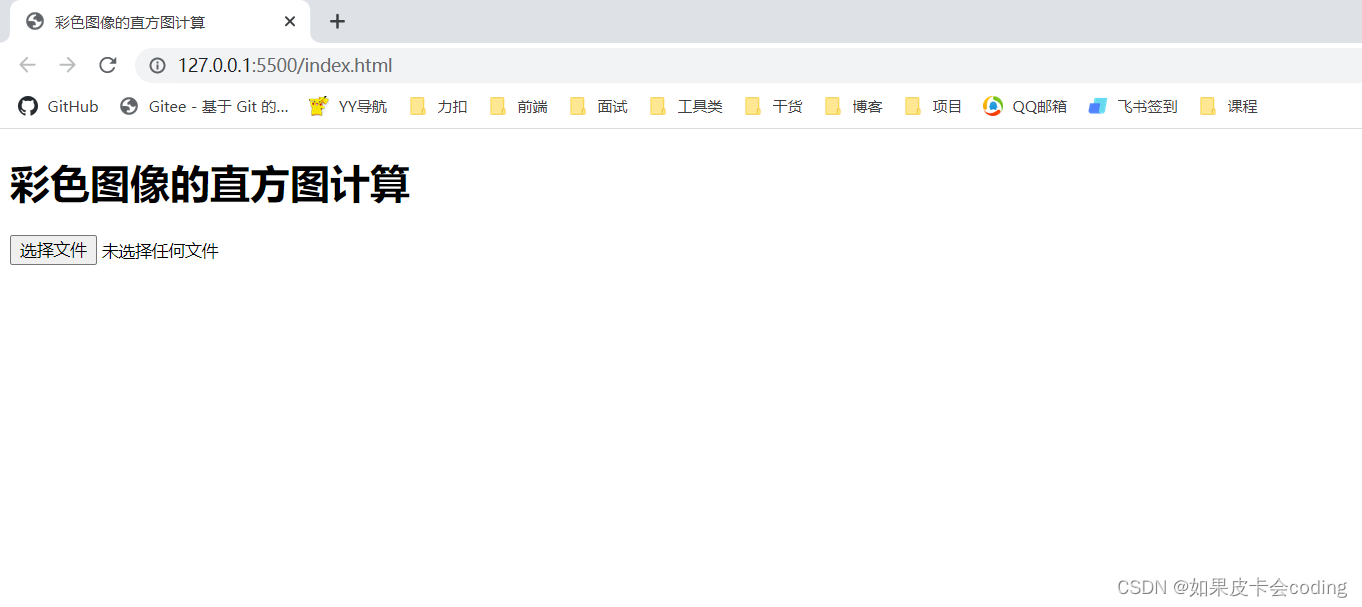

图 3 页面初始效果

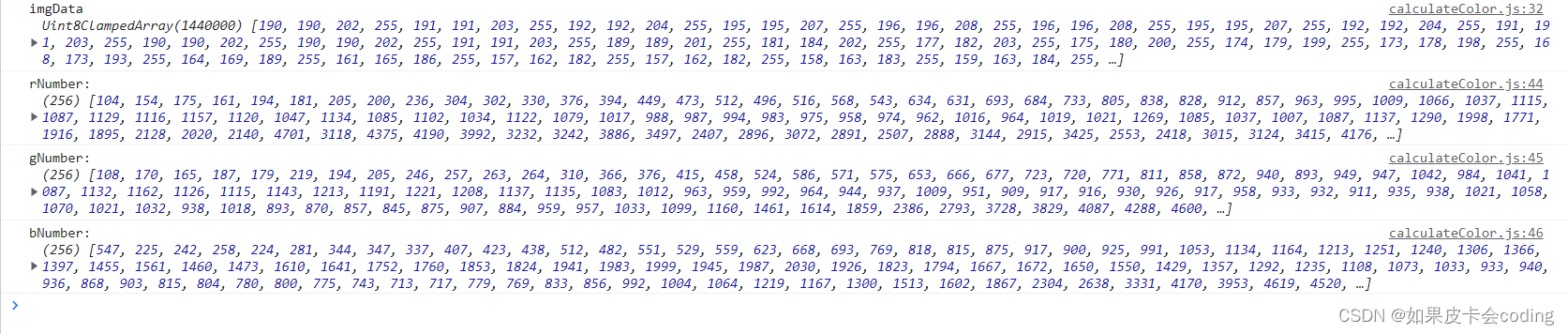

此时，点击“选择文件”按钮并上传一张图片，下方会回显图像。接着右键“检查”（F12）打开浏览器控制台，查看我们在JS代码中的输出。

图 4 控制台输出

可以看到，获取的imgData为0-255的8位无符号整型数组，其中每四位代表一个像素点的RGBA。至此，我们不难统计出所有像素点的出现次数。

验证：我们设置了图片的大小为600px × 600 px 每一个像素有rgba四个分量的值。故600*600*4 = 1440000。刚好等于控制台中显示的数组长度。

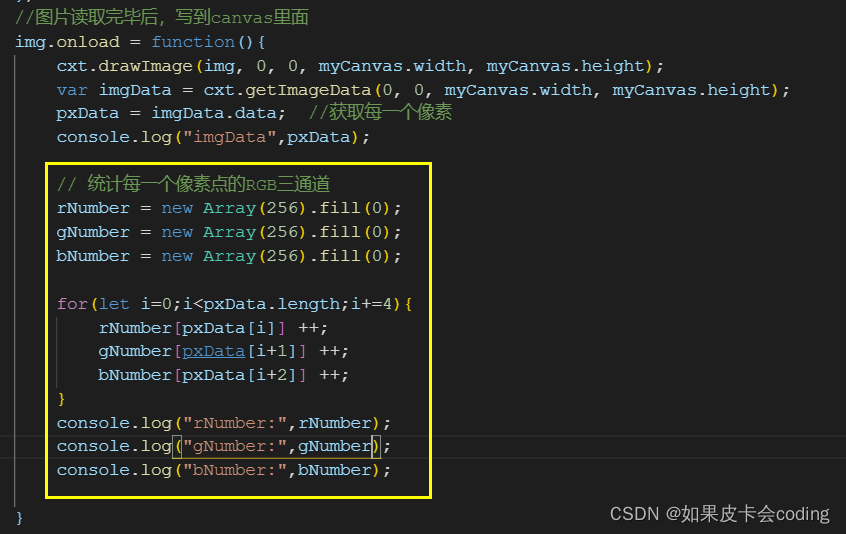

如下图所示，我们通过rNumber，gNumber，bNumber三个大小为256的数组来容纳对应值出现的次数。需要注意：由于pxData是有序存储RGBA，故在循环中每隔四个代表一个像素点。

图 5 增加对像素数组的统计

打开控制台，输出如下：

图 6 浏览器控制台输出

3. 直方图渲染

但是仅凭一串数据难以反应数据的真实性，我们需要根据数据额外渲染出直方图。这里引入echarts.js（一个使用JavaScript 实现的开源可视化库）来将数据转化为直方图。

由于需要分RGB三个分量进行展示，故定义一个方法，根据数据动态渲染对应的图表：

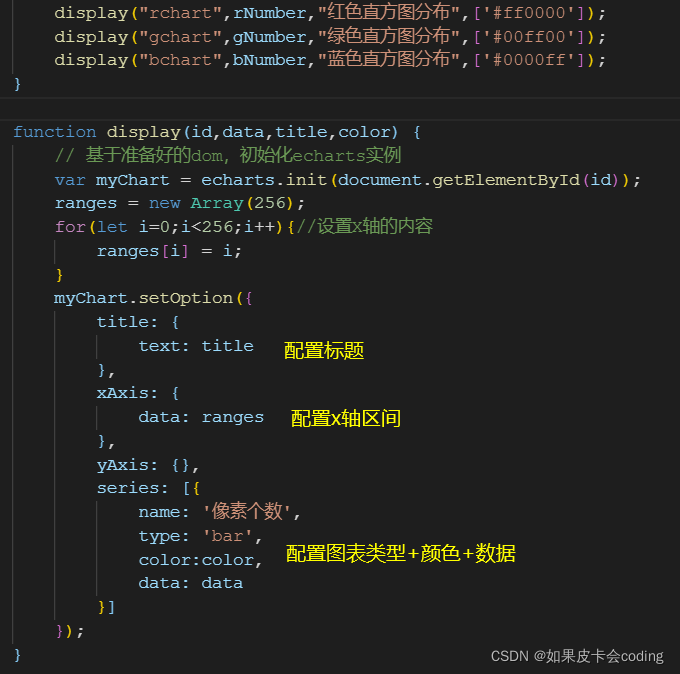

图 7 初始配置

效果如下：可以看到X轴划分了256个区间，每一个区间对应数组中一个分量的数量。

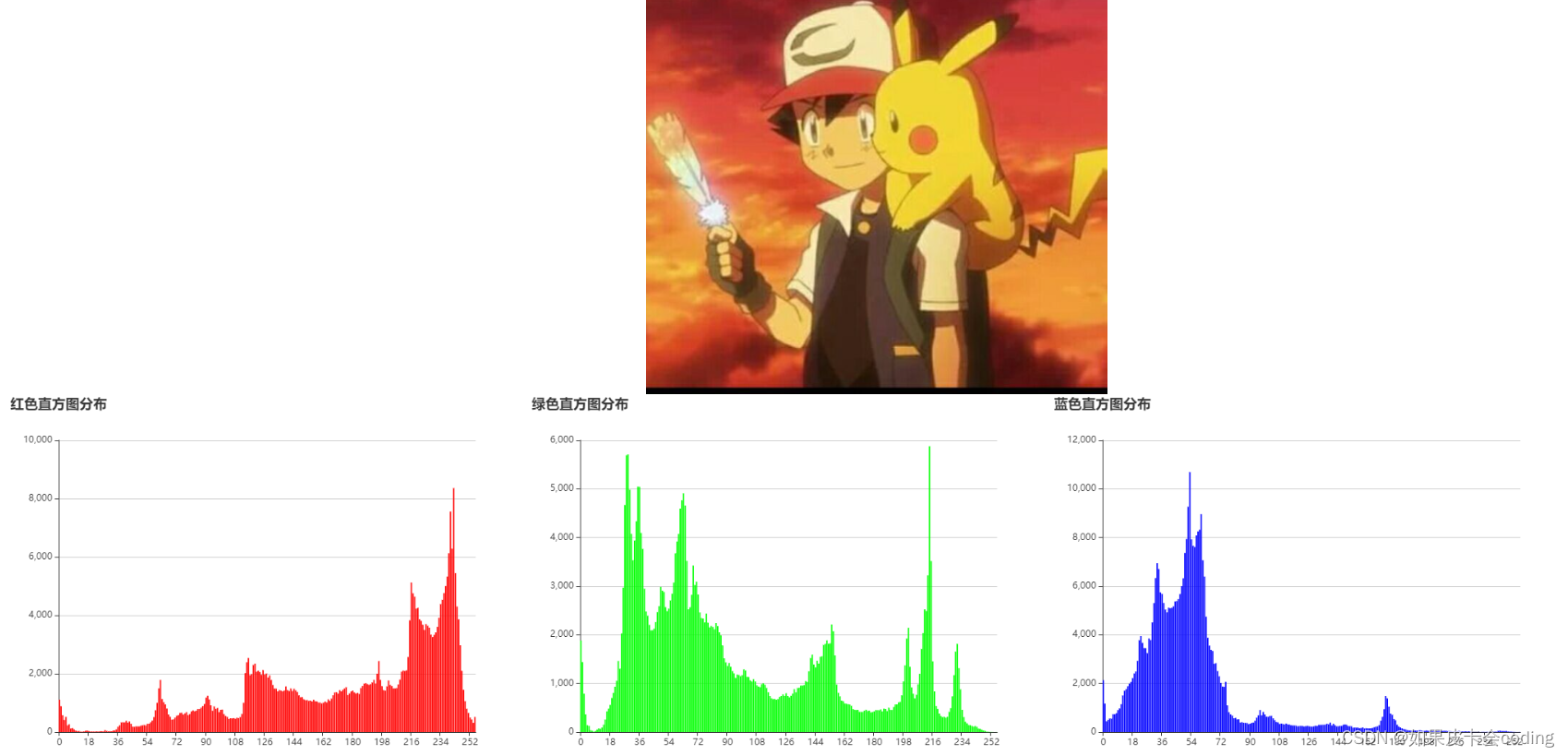

图 8 初始效果

拓展：压缩图片时，我们可以根据直方图中相邻区间的值合并，从而可以以128，64甚至更少的区间数量rangeNum来展示直方图。根据rangeNum修改后的display方法如下：

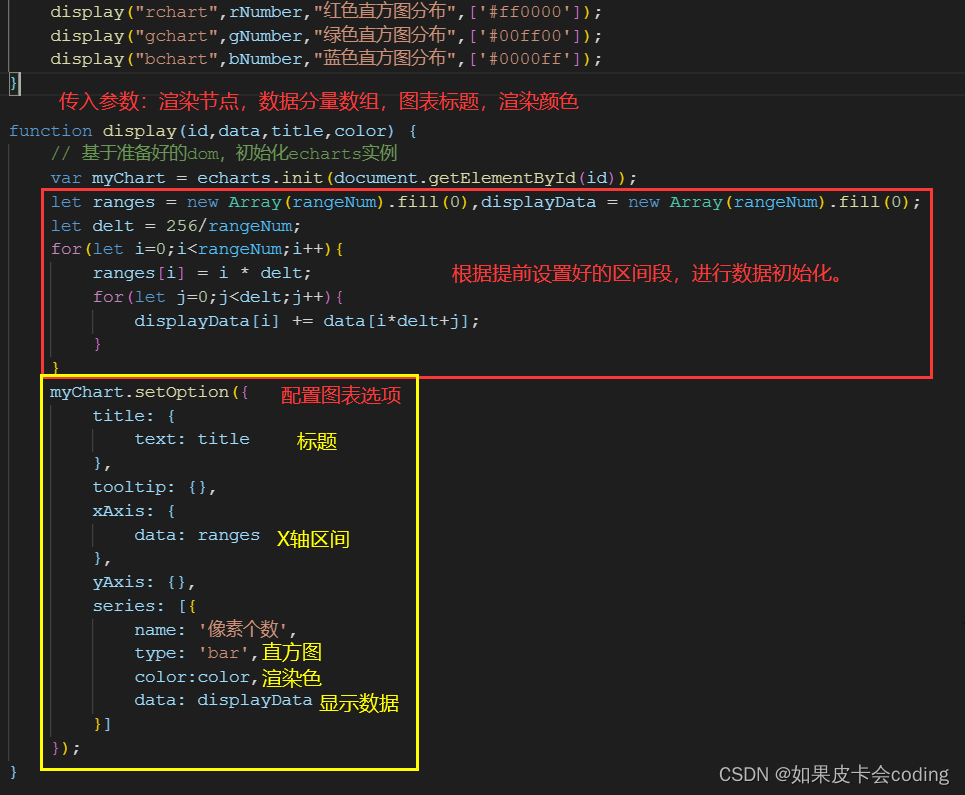

图 9 修改后的display方法

效果如下：

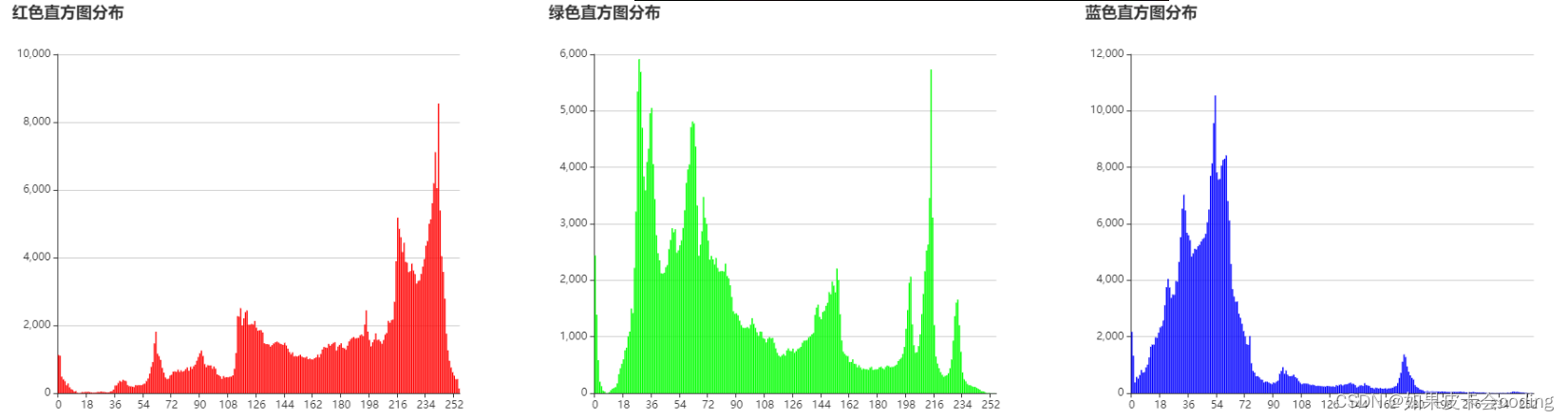

图 10 区间数为256

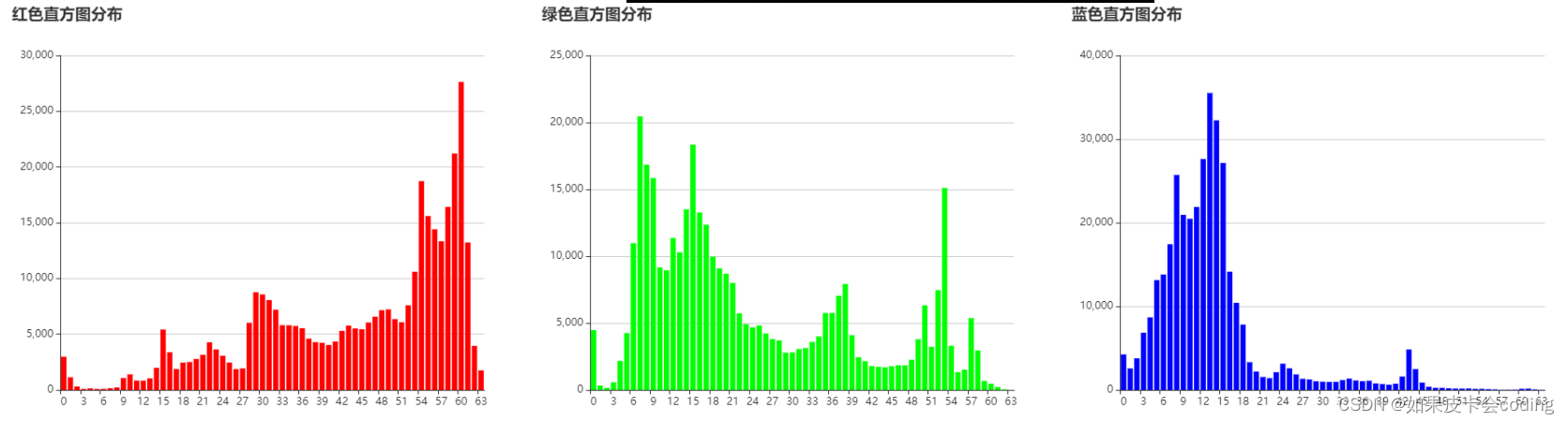

图 11 区间数为64

修改区间数为16：可以看见区间内的总和逐渐增加，且直方图显示从“细致”到“稀疏”变化。

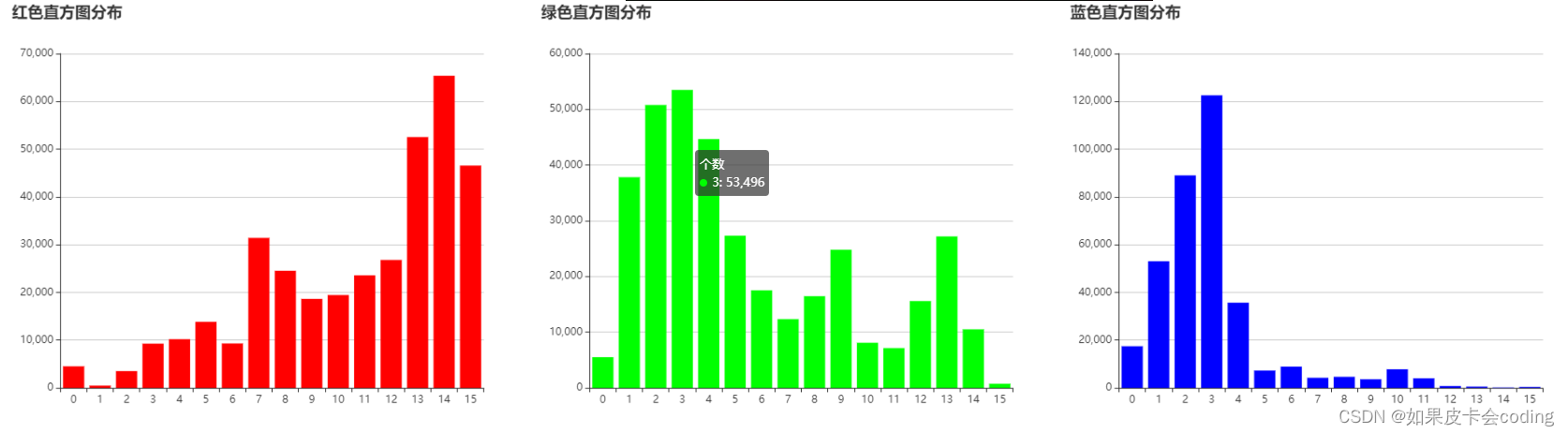

图 12 区间数为16

最终代码

HTML

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>彩色图像的直方图计算</title>
    <style>
        h1 {
            text-align: center;
        }

        p {
            float: right;
        }

        #myCanvas {
            display: block;
            margin: 0 auto;
        }

        .container {
            display: flex;
            width: 100%;
            flex-wrap: wrap;
        }

        @media screen and (min-width:300px) {
            .echart-box {
                width: 100%;
                height: 500px;
            }
        }

        @media screen and (min-width:768px) {
            .echart-box {
                width: 45%;
                height: 500px;
            }
        }

        @media screen and (min-width:1024px) {
            .echart-box {
                width: 30%;
                height: 500px;
            }
        }
    </style>
</head>

<body>
    <div>
        <h1>彩色图像的直方图计算</h1>
        <p>假如皮卡会coding</p>
        <input type="file" id="imageInput" /><br>
        直方图区间数：
        <input type="number" id="numInput" value="64"> （x>0&&x<=256） </div> <canvas id="myCanvas" width="600"
            height="600"></canvas>
            <div class="container">
                <div class="echart-box" id="rchart"></div>
                <div class="echart-box" id="gchart"></div>
                <div class="echart-box" id="bchart"></div>
            </div>
    </div>
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.3.1/dist/echarts.min.js"></script>
    <script src="./js/calculateColor.js"></script>
</body>

</html>

JavaScript

(function () {
    var imageInput = document.getElementById("imageInput"); //获取输入按钮
    var numInput =document.getElementById("numInput");
    var myCanvas = document.getElementById("myCanvas"); //获取canvas
    var cxt = myCanvas.getContext('2d'); //获取上下文
    var img = new Image(); //定义图像对象
    var pxData = null; //定义存储像素的数组
    var rNumber = new Array(256).fill(0); //定义每一个像素点中R通道值的出现次数
    var gNumber = new Array(256).fill(0); //定义每一个像素点中R通道值的出现次数
    var bNumber = new Array(256).fill(0); //定义每一个像素点中R通道值的出现次数

    var rangeNum = 64;//显示直方图的频段

    //读取文件后的回调函数
    imageInput.onchange = function () {

        // img = new Image();
        var file = this.files[0];
        if (window.FileReader) {
            var reader = new FileReader();
            reader.readAsDataURL(file);
            //监听文件读取结束后事件
            reader.onloadend = function (e) {
                img.src = e.target.result; //修改图像数据
            };
        }
    };
    numInput.onchange = function(){
        rangeNum = parseInt(numInput.value);
        if(pxData){
            console.log(rNumber);
            display("rchart",rNumber,"红色直方图分布",['#ff0000']);
            display("gchart",gNumber,"绿色直方图分布",['#00ff00']);
            display("bchart",bNumber,"蓝色直方图分布",['#0000ff']);
        }
    }
    //图片读取完毕后，写到canvas里面
    img.onload = function () {
        cxt.drawImage(img, 0, 0, myCanvas.width, myCanvas.height);
        var imgData = cxt.getImageData(0, 0, myCanvas.width, myCanvas.height);
        pxData = imgData.data; //获取每一个像素
        console.log("imgData", pxData);

        // 统计每一个像素点的RGB三通道
        rNumber = new Array(256).fill(0);
        gNumber = new Array(256).fill(0);
        bNumber = new Array(256).fill(0);

        for (let i = 0; i < pxData.length; i += 4) {
            rNumber[pxData[i]]++;
            gNumber[pxData[i + 1]]++;
            bNumber[pxData[i + 2]]++;
        }
        console.log("rNumber:", rNumber);
        console.log("gNumber:", gNumber);
        console.log("bNumber:", bNumber);
        display("rchart",rNumber,"红色直方图分布",['#ff0000']);
        display("gchart",gNumber,"绿色直方图分布",['#00ff00']);
        display("bchart",bNumber,"蓝色直方图分布",['#0000ff']);
    }
    function display(id,data,title,color) {
        // 基于准备好的dom，初始化echarts实例
        var myChart = echarts.init(document.getElementById(id));
        let ranges = new Array(rangeNum).fill(0),displayData = new Array(rangeNum).fill(0);
        let delt = Math.ceil(256/rangeNum);
        for(let i=0;i<rangeNum;i++){
            ranges[i] = i ;
            for(let j=0;j<delt;j++){
                displayData[i] += data[i*delt+j];
            }
        }
        // console.log(ranges);
        myChart.setOption({
            title: {
                text: title,
            },
            tooltip:{},//悬浮显示
            xAxis: {
                data: ranges
            },
            yAxis: {
                type:"value",//y轴显示区间分量的个数
            },
            series: [{
                name: '个数',
                type: 'bar',
                color:color,
                data: displayData
            }]
        },rangeNum);
    }
})();
