共基极放大电路设计

一、概述

共基极放大电路是三极管放大电路的另一组态，由于其密勒电容较小，在高频段较为常用，用于扩展放大器的频率特性（但由于增益带宽积的限制，不是无限扩展的）；但是其输入阻抗较小，输出阻抗高，是一种较难使用的电路，故需要配合射极跟随器等电路使用。如在高频接收机前级LNA中就是共射-共基电路组态。在设计过程来看，与共射极放大电路的设计流程基本相同。

二、电路原理

要想晶体管作为放大器来工作，那么就要设计其静态工作点在放大区。形象的说法就是保证管内电流从基极流向射极、从集电极流向射极而不能调转方向（对NPN管）。共基极放大电路同样要满足这个要求。

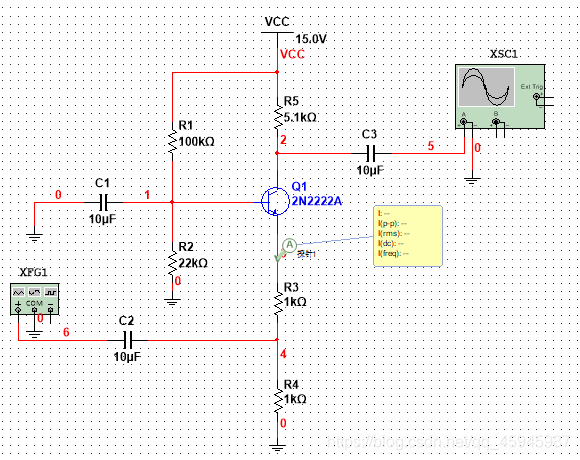

首先进行直流分析：共基极放大电路的直流通路和共射极放大电路基本相同，在设计的时候也类似进行设计。射极电位由R3和R4控制，基极电位由R1和R2计算，射极静态电流是由基极电位和R3、R4共同决定的，集电极电位决定了输出信号的中央，这影响着输出信号的摆幅；此外，交流增益由R3和R5确定。
再进行交流分析：基极交流接地，故不存在交流信号，根据射极跟随器原理，射极（上图探针处）也不存在交流分量（实际上会存在一部分）。故在交流情况下，射极电流会以输入信号的形式变化（iE=(VE-v4)/R3），进而影响集电极电流&
