06_时序逻辑的开始 --- 寄存器(D触发器)

1. 理论学习

D 触发器的功能为：在一个脉冲信号（一般为晶振产生的时钟脉冲）上升沿或下降沿
的作用下，将信号从输入端 D 送到输出端 Q，如果时钟脉冲的边沿信号不来则输入信号保
持原值，且寄存器拥有复位清零功能，其复位又分为同步复位和异步复位。

1.1 同步复位的 D 触发器

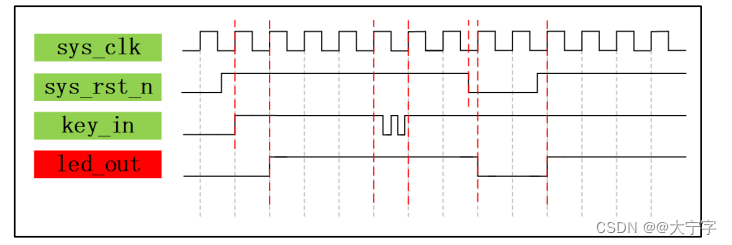

同步复位的 D 触发器中的“同步”是和工作时钟同步的意思，也就是说，当时钟的上升沿（也可以是下降沿，一般习惯上为上升沿触发）来到时检测到按键的复位操作才有效，否则无效。如图所示最右边的三根红色的竖线表达的就是这种效果，sys_rst_n 被拉低后 led_out 没有立刻变为 0，而是当 syc_clk 的上升沿到来的时候 led_out 才复位成功，在复位释放的时候也是相同原因。

注意看sys_rst_n下降沿的波形！！！！！！

1.2 异步复位的 D 触发器

异步复位的 D 触发器中的“异步”是和工作时钟不同步的意思，也就是说，寄存器的复位不关心时钟的上升沿来不来，只要有检测到按键被按下，就立刻执行复位操作。如图所示最右边的两根红色的竖线表达了这种效果，sys_rst_n 被拉低后 led_out 立刻变为0，而不是等待 syc_clk 的上升沿到来的时候 led_out 才复位，而在复位释放的时候 led_out不会立刻变为 key_in 的值，因为还要等待时钟上升沿到来到时才能检测到 key_in 的值，此时才将 key_in 的值赋值给 led_out。

1.3 优点

1）相比于组合逻辑电路来讲，对于电路中产生的毛刺有着极好的屏蔽作用，
2）时序电路还有一个特点，就是“延一拍”的效果。

2. 实验目标

当按键未按下时 led 灯处于熄灭状态；当按键被按下时 led 灯被点亮。

3. RTL

`timescale  1ns/1ns
module flip_flop
(
	input   wire  sys_clk, //位宽为1，可以省略
	input   wire  sys_rst_n,
	input   wire  key_in,

	output  reg  led_out
);
// 同步复位的 D 触发器
/*
always@(posedge sys_clk)
	begin
		if(sys_rst_n == 1'b0)
			begin
				led_out <= 1'b0;
			end
		else
			begin
				led_out <= key_in;
			end
	end
*/

// 异步复位的 D 触发器
always@(posedge sys_clk or negedge sys_rst_n)
	begin
		if(sys_rst_n == 1'b0)
			begin
				led_out <= 1'b0;
			end
		else
			begin
				led_out <= key_in;
			end
	end

endmodule

4. testbench

`timescale 1ns/1ns
// 在这里面不需要对端口进行定义
module tb_flip_flop();

//因为 testbench 不对外进行信号的输入输出，只是自己产生
//激励信号提供给内部实例化待测 RTL 模块使用，所以端口列表
//中没有内容，只是列出“()”，当然可以将“()”省略，括号
//后有个“;”不要忘记
//要在 initial 块和 always 块中被赋值的变量一定要是 reg 型
//在 testbench 中待测试 RTL 模块的输入永远是 reg 型变量


 //输出信号，我们直接观察，也不用在任何地方进行赋值
 //所以是 wire 型变量（在 testbench 中待测试 RTL 模块的输出永远是 wire 型变量）

reg sys_clk;
reg sys_rst_n;
reg key_in;

 //输出信号，我们直接观察，也不用在任何地方进行赋值
 //所以是 wire 型变量（在 testbench 中待测试 RTL 模块的输出永远是 wire 型变量）
wire led_out;

//初始化值在没有特殊要求的情况下给 0 或 1 都可以。如果不赋初值，仿真时信号
//会显示为不定态（ModelSim 中的波形显示红色）

initial
//initial 只在通电执行一次
//在仿真中 begin...end 块中的内容都是顺序执行的，
//在没有延时的情况下几乎没有差别，看上去是同时执行的，
//如果有延时才能表达的比较明了；
//而在 rtl 代码中 begin...end 相当于括号的作用， begin...end 在 Testbench 中的用法及意义（区别   -----------------------------------------------------）
//在同一个 always 块中给多个变量赋值的时候要加上
	begin
		sys_clk = 1'b1; //时钟信号的初始化为 1，且使用“=”赋值，
                        //其他信号的赋值都是用“<=”
		sys_rst_n <= 1'b0; //因为低电平复位，所以复位信号的初始化为 0
		key_in <= 1'b0; //输入信号按键的初始化，为 0 和 1 均可
		#20 //延时20ns
		sys_rst_n <= 1'b1; //初始化 20ns 后，复位释放，因为是低电平复位
                           //所示释放时，把信号拉高后系统才开始工作
		#210
        sys_rst_n <= 1'b0; //为了观察同步复位和异步复位的区别，在复位释放后
                           //电路工作 210ns 后再让复位有效。之所以选择延时 210ns
                           //而不是 200ns 或 220ns，是因为能够使复位信号在时钟下
                           //降沿时复位，能够清晰的看出同步复位和异步复位的差别
        #40
        sys_rst_n <= 1'b1; //复位 40ns 后再次让复位释放掉
	end
// always语句 一直在执行
sys_clk:模拟系统时钟，每 10ns 电平翻转一次，周期为 20ns，频率为 50Mhz
always #10 sys_clk = ~sys_clk;//取模求余数，产生随机数 1'b0、1'b1//每隔 10ns 产生一次随机数
// //key_in:产生输入随机数，模拟按键的输入情况
//取模求余数，产生非负随机数 0、1，每隔 20ns
always #20 key_in <= {$random} % 2;

//下面的语句是为了在 ModelSim 仿真中直接打印出来信息便于观察信号变化的状态
//也可以不使用下面的语句而直接观察仿真出的波形

initial
	begin
		$timeformat(-9, 0, "ns", 6);//设置显示的时间格式，此处表示的是(打印时间单
		//位为纳秒，小数点后打印的小数位为 0 位，时间值
		//后打印的字符串为“ns”，打印的最小数量字符为 6 个)

		$monitor("@time %t: key_in=%b led_out=%b", $time, key_in, led_out);
	end
//------------------------------------------------------------
//待测试 RTL 模块的实例化，相当于将待测试模块放到测试模块中，并将输入输出对应连接上
//测试模块中产生激励信号给待测试模块的输入，以观察待测试模块的输出信号是否正确
//------------------------------------------------
flip_flop flip_flop_inst //第一个是被实例化模块的名子，第二个是我们自己定义的在另一个
//模块中实例化后的名字。同一个模块可以在另一个模块中或不同的
//另外模块中被多次实例化，第一个名字相同，第二个名字不同
(
	//前面的“in1”表示被实例化模块中的信号，后面的“in1”表示实例化该模块并要和这个
	//模块的该信号相连接的信号（可以取名不同，一般取名相同，方便连接和观察）
	//“.”可以理解为将这两个信号连接在一起
	.sys_clk(sys_clk), //input in1
	.sys_rst_n(sys_rst_n), //input in2
	.key_in(key_in),
	.led_out(led_out)
);

endmodule
